Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!
Anmelden| Art.-Nr. | 26155971 |
|---|---|
| Marke / Hersteller | SCHROFF |
| Herst.-Art.-Nr. | 24579028 |
| EAN | 4036088197727 |
| Paketgewicht | 20 kg |
:strip_icc():strip_exif()/logos/schroff.png "SCHROFF")

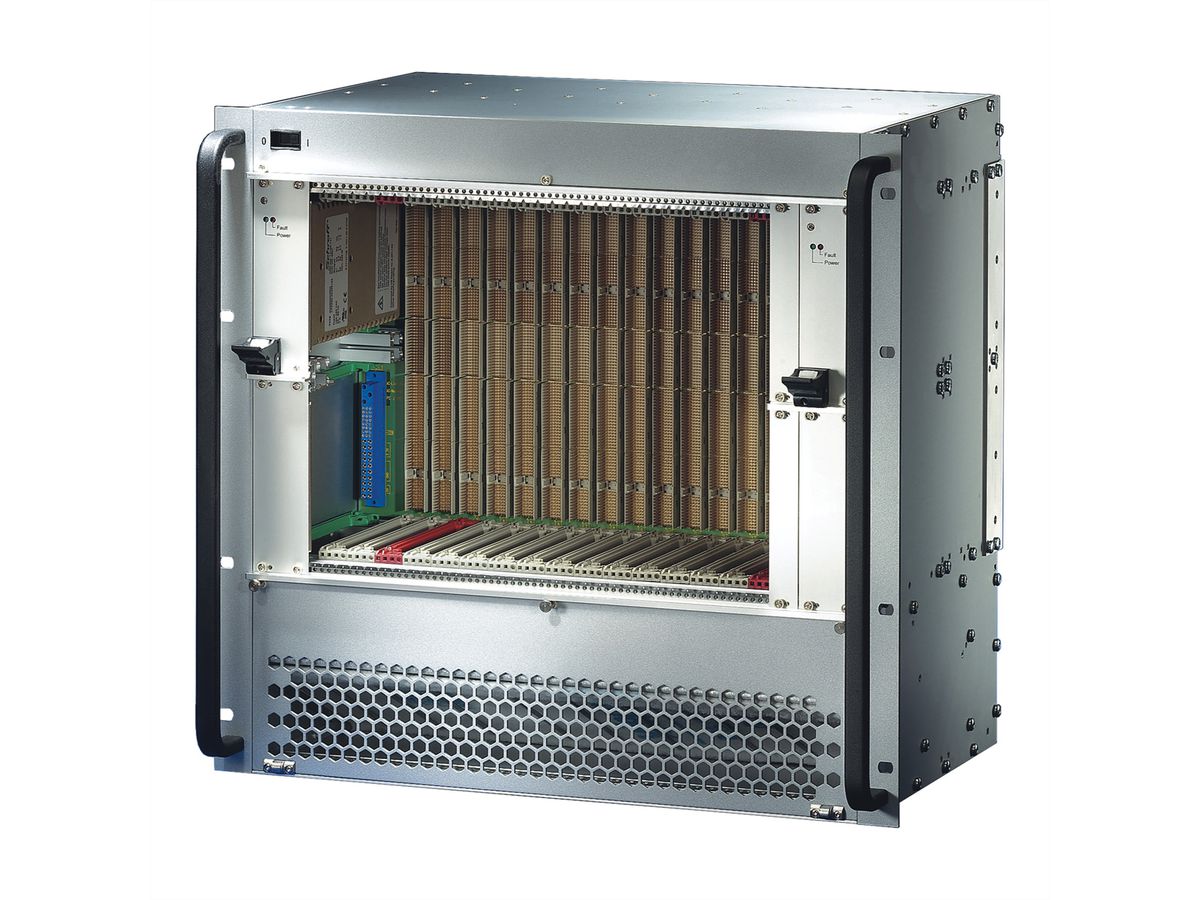

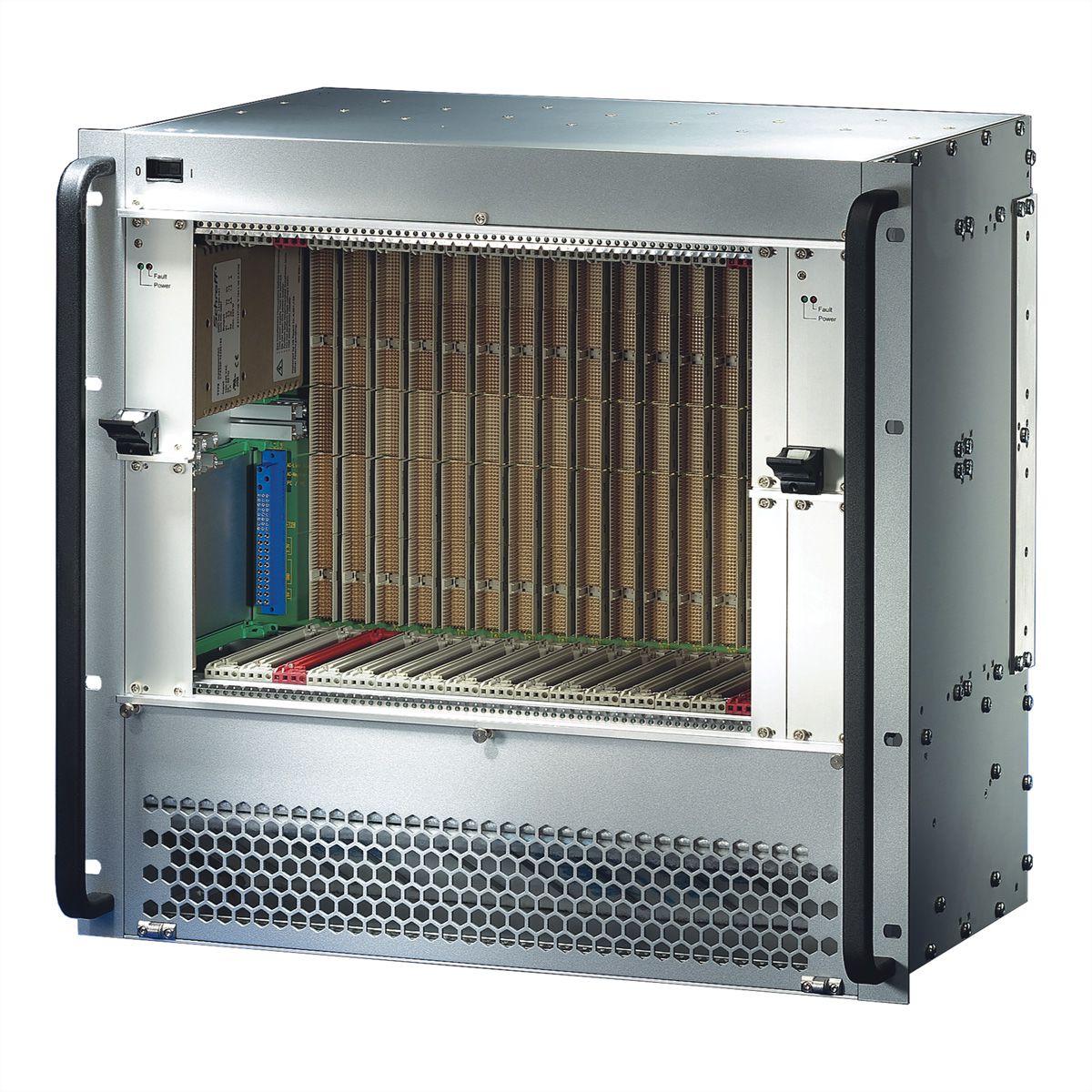

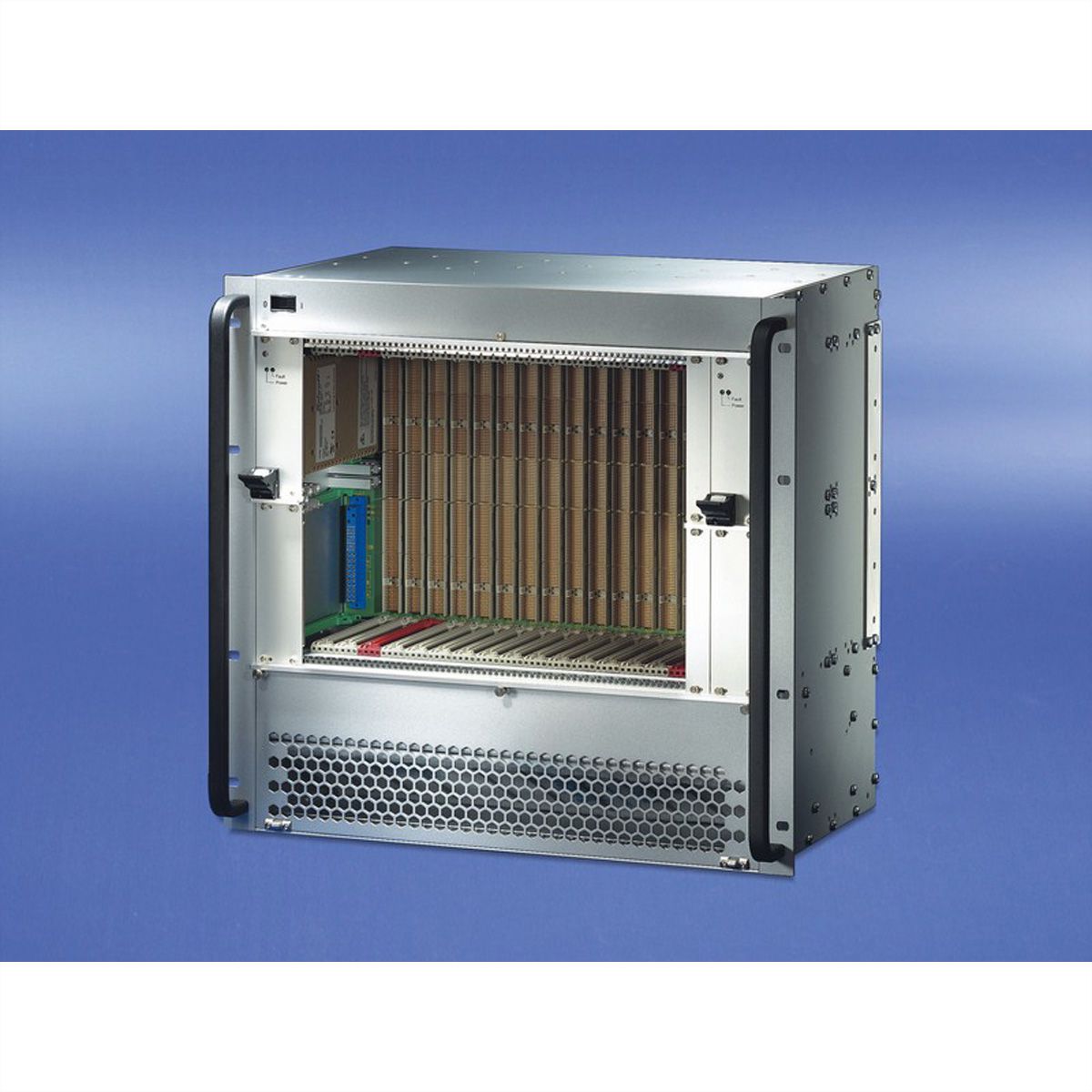

SUBR CPCI 2.16 10U 2/14SLOT
System gemäss IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11); Backplane konform zu PICMG 2.16 - System für vertikalen Karteneinbau mit Kartenformat: Frontseite: 6 HE, 160 mm tief - Rückseite, Rear I/O: 6 HE, 80 mm tief - Backplane: , PSB ( Package Switched Backplane), PICMG 2.1616-Slot, 6 HE, 64 Bit (2 Fabric/Switch Slots, 14 Node Slots) - Zwei 19" CompactPCI Netzgeräte mit 250 W (3 HE, 8 TE), vorbereitet für den Einbau von zwei weiteren 19"-kompatiblen Netzgeräten - Entwärmung durch Lüftereinheit vorne nach hinten - Vorbereitet für Systemüberwachung mit einem Chassis Monitoring Modul (CMM)
| Hersteller | SCHROFF |
|---|---|
| Produktgruppe | SCHROFF 19" Schränke & Ausbauteile |
| Produkttyp | CompactPCI Backplanes |
| Höheneinheiten | 10 HE |
| Höhe | 443.7 mm |
| Tiefe | 275 mm |

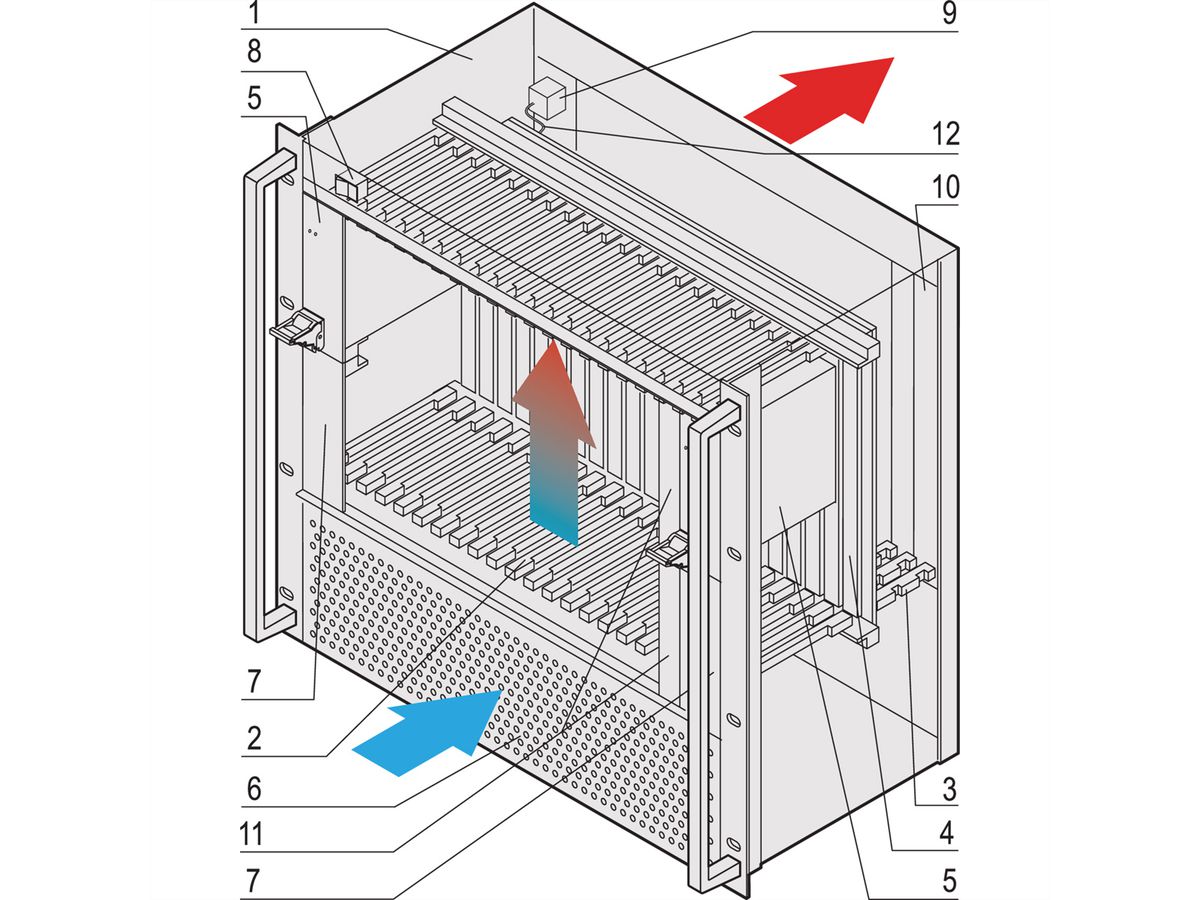

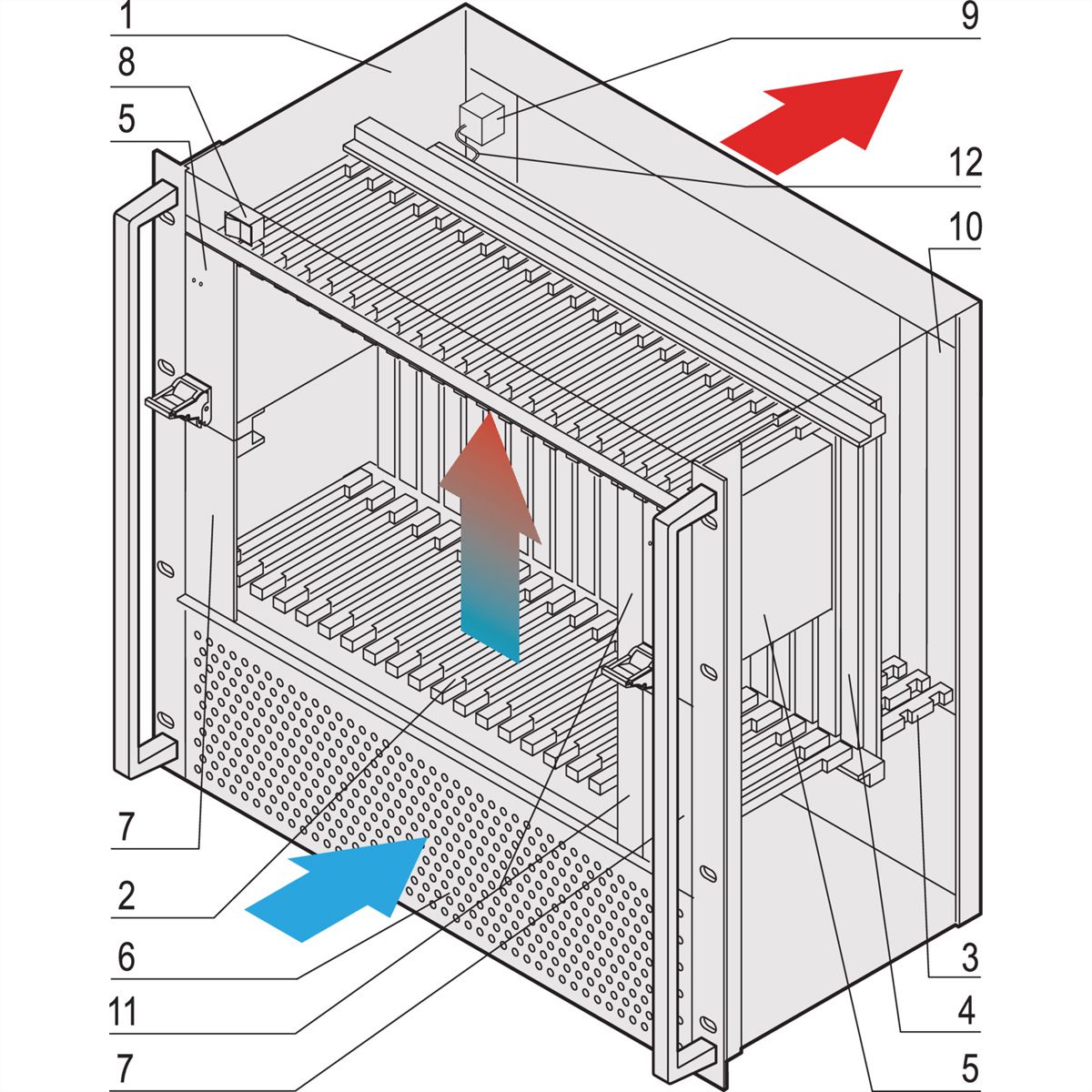

| Pos.1 (1x): | Geschirmter 19"-Einschub, Al; perforierte Frontplatte vorne und hinten, 19"-Winkel in RAL 9006; restliche Teile in Alu passiviert; Frontgriffe (RAL 9005) |
|---|---|
| Pos.2 (16x): | Steckplatz vorne; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips vorne unten montiert), für vertikalen Karteneinbau (6 HE, 160 mm tief) |
| Pos.3 (16x): | Steckplatz hinten; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips vorne unten montiert), für vertikalen Karteneinbau von Rear-I/O-Karten (6 HE, 80 mm tief) |
| Pos.4 (1x): | PSB-Backplane für 6 HE Karten, 64 Bit, 2 Fabric/SwitchSlots, 14 Node Slots, 2 CompactPCI-Segmente, Systemslot links und rechts; Bestell-Nr. 23006-610 |
| Pos.5 (2x): | 19"-kompatibles Netzgerät 250 W (3 HE, 8 TE); Bestell-Nr. 13100-141 |
| Pos.6 (1x): | Ausziehbare Lüftereinheit mit Filtermatte, 3 Ventilatoren 24 VDC, 270 m3/h (160 cfm) |
| Pos.7 (2x): | Frontplatte vorne, 3 HE, 8 TE, Einbauraum für 2 weitere Netzgeräte |
| Pos.8 (1x): | DC-Schalter an der Frontseite |
| Pos.9 (1x): | AC-Eingang (IEC-Stecker), Netzfiltermodul, Sicherung, 6 HE, 8 TE |
| Pos.10 (1x): | Frontplatte hinten, 6 HE, 8 TE |
| Pos.11 (2x): | Frontplatte vorne, 3 HE, 4 TE, Abdeckung des optionalen Einbauraumes vom CMM-Modul |
| Pos.12 (1x): | Kabelbaum zur Verbindung aller Systemkomponenten |
:strip_icc():strip_exif()/cms_secde/cms/ueber_uns/markenwelt/hersteller_logos/nvent_schroff.png)
Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.
Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
