Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!
Anmelden| Art.-Nr. | 26152444 |
|---|---|
| Marke / Hersteller | SCHROFF |
| Herst.-Art.-Nr. | 20848490 |
| EAN | 4036088059865 |
| Paketgewicht | 0,1 kg |
:strip_icc():strip_exif()/logos/schroff.png "SCHROFF")

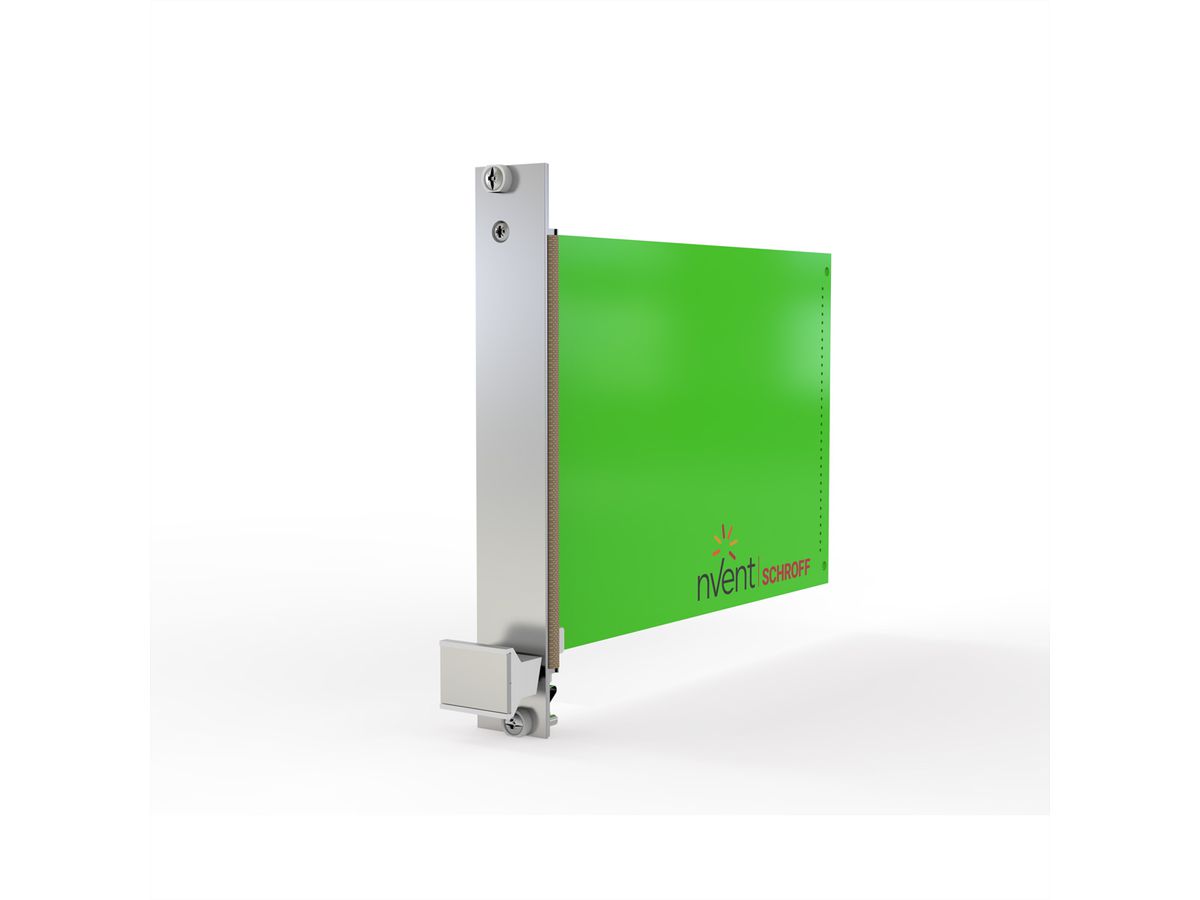

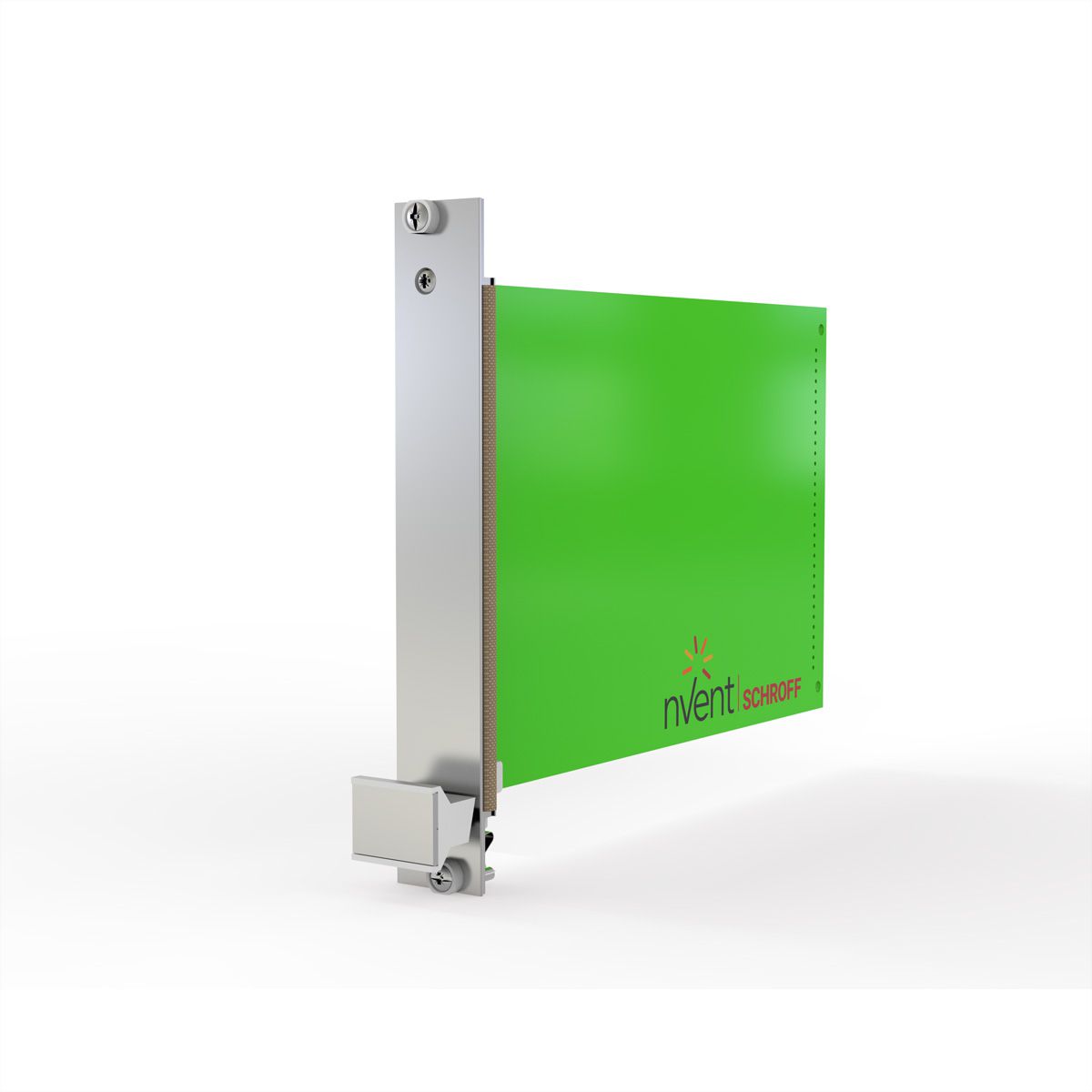

PIU2 EMC EXTR.3U 10HP U-EXT
Bei 6 HE kann durch Tauschen der oberen und unteren Leiterplattenhalter die Leiterplattenlage um 1 TE nach rechts versetzt werden. Damit wird Platz für SMD-Bauelemente auf der linken Seite (Lötseite) geschaffen; nur für Leiterplattendicke 1,6 mm
| Hersteller | SCHROFF |
|---|---|
| Produktgruppe | SCHROFF 19" Schränke & Ausbauteile |
| Produkttyp | Steckbaugruppen |
| Höheneinheiten | 3 HE |
| Breiteneinheiten | 10 TE |
| Höhe | 128.4 mm |
| Verpackungshöhe | 0 mm |
| Verpackungsbreite | 0 mm |
| Verpackungstiefe | 0 mm |
| Paketgewicht | 0.1 kg |

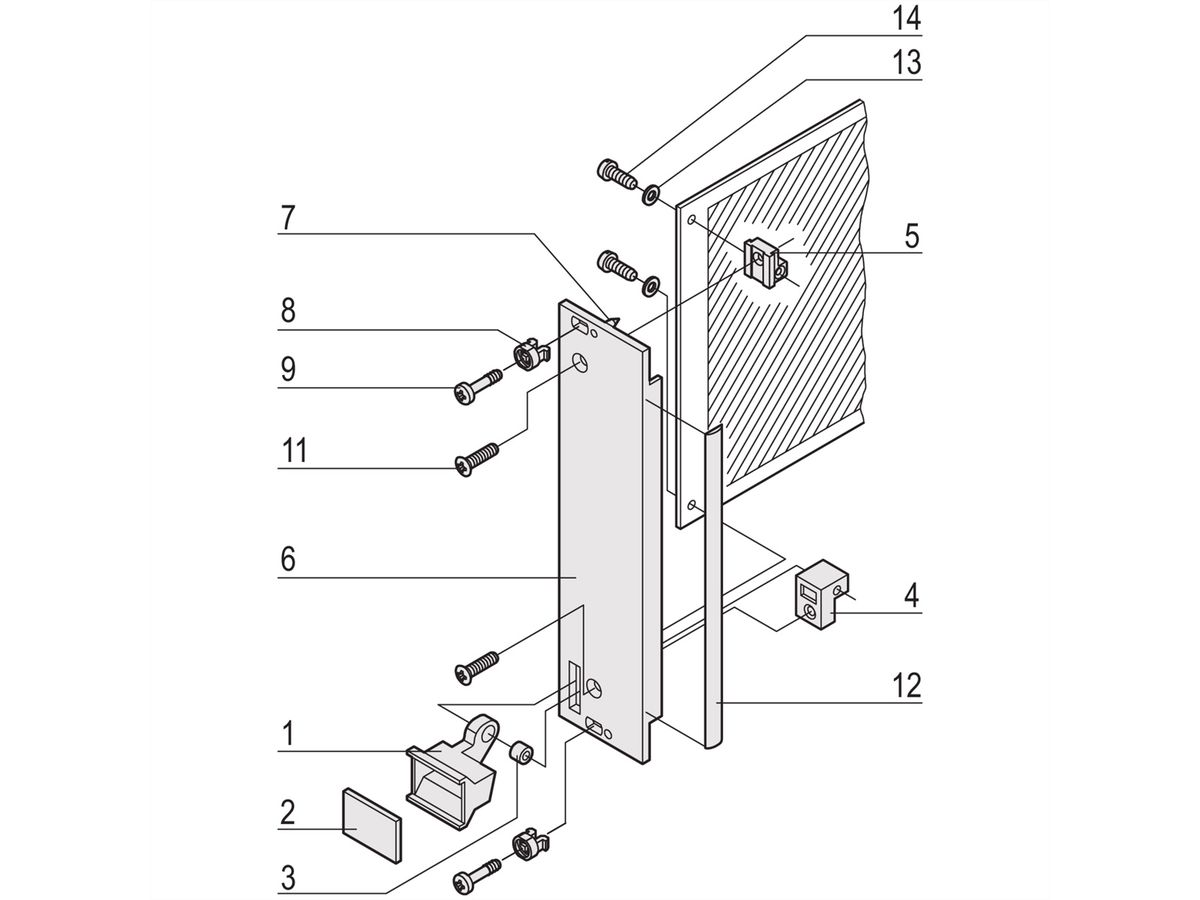

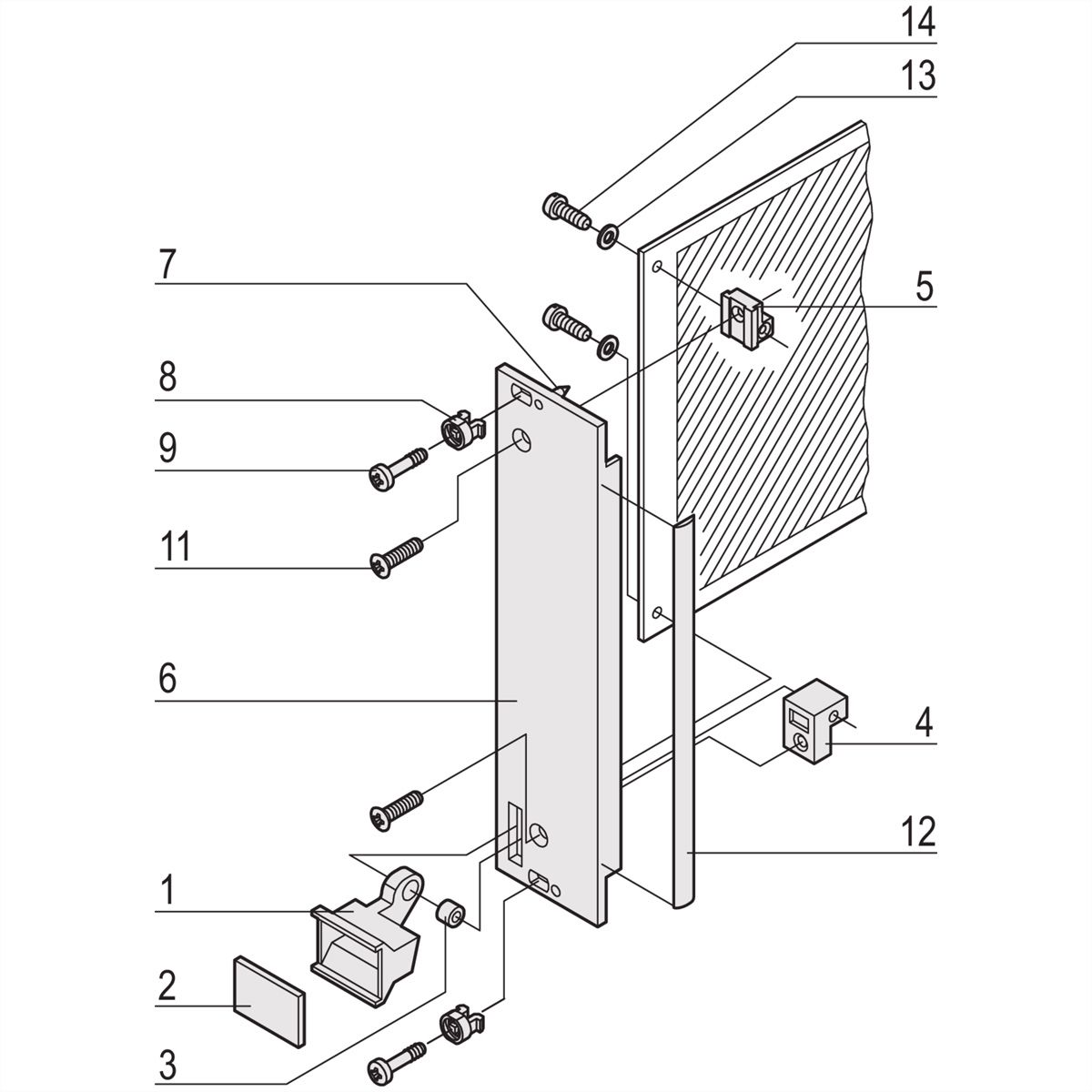

| Pos.1 (1x): | Aushebegriff, Trapez form, PPE, grau, unten |
|---|---|
| Pos.2 (1x): | Beschriftungs platte, Al, 1,5 mm, eloxiert, Schnittkanten blank |
| Pos.3 (1x): | Lager buchse, Ms |
| Pos.4 (1x): | Leiter karten halter, Zn-Druck guss, unten |
| Pos.5 (1x): | Leiter karten halter, Zn-Druck guss |
| Pos.6 (1x): | U-Frontprofil für Aushebegriff in Trapez form, Frontseite eloxiert, Rück seite leitfähig |
| Pos.7 (2x): | Zentrier pin, eingepresst, St, rostfrei |
| Pos.8 (2x): | Nippel, PA, grau, bis 7 TE Front platten breite |
| Pos.8 (4x): | Nippel, PA, grau, ab 8 TE Front platten breite |
| Pos.9 (2x): | Hals schraube, Kreuz schlitz/Schlitz, St, vernickelt, M2,5 x 12,3, bis 7 TE Front platten breite |
| Pos.9 (4x): | Hals schraube, Kreuz schlitz/Schlitz, St, vernickelt, M2,5 x 12,3, ab 8 TE Front platten breite |
| Pos.11 (1x): | Linsen senkschraube, M2,5 x 8 |
| Pos.12 (1x): | EMV-Textil dichtung |
| Pos.13 (2x): | Unter leg scheibe, A2,7 DIN 125 |
| Pos.14 (2x): | Flachkopfschraube mit Kreuzschlitz, St, vernickelt, M2,5 x 10 |
:strip_icc():strip_exif()/cms_secde/cms/ueber_uns/markenwelt/hersteller_logos/nvent_schroff.png)
Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.
Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
