SCHROFF BGTR H M.GR.6HE 84TE 235T KD

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Verfügbar - innerhalb von 24 Std. lieferbar

Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet

Art.-Nr.	26165261
Marke / Hersteller	SCHROFF
Herst.-Art.-Nr.	24567462
Paketgewicht	2,234 kg

Beschreibung

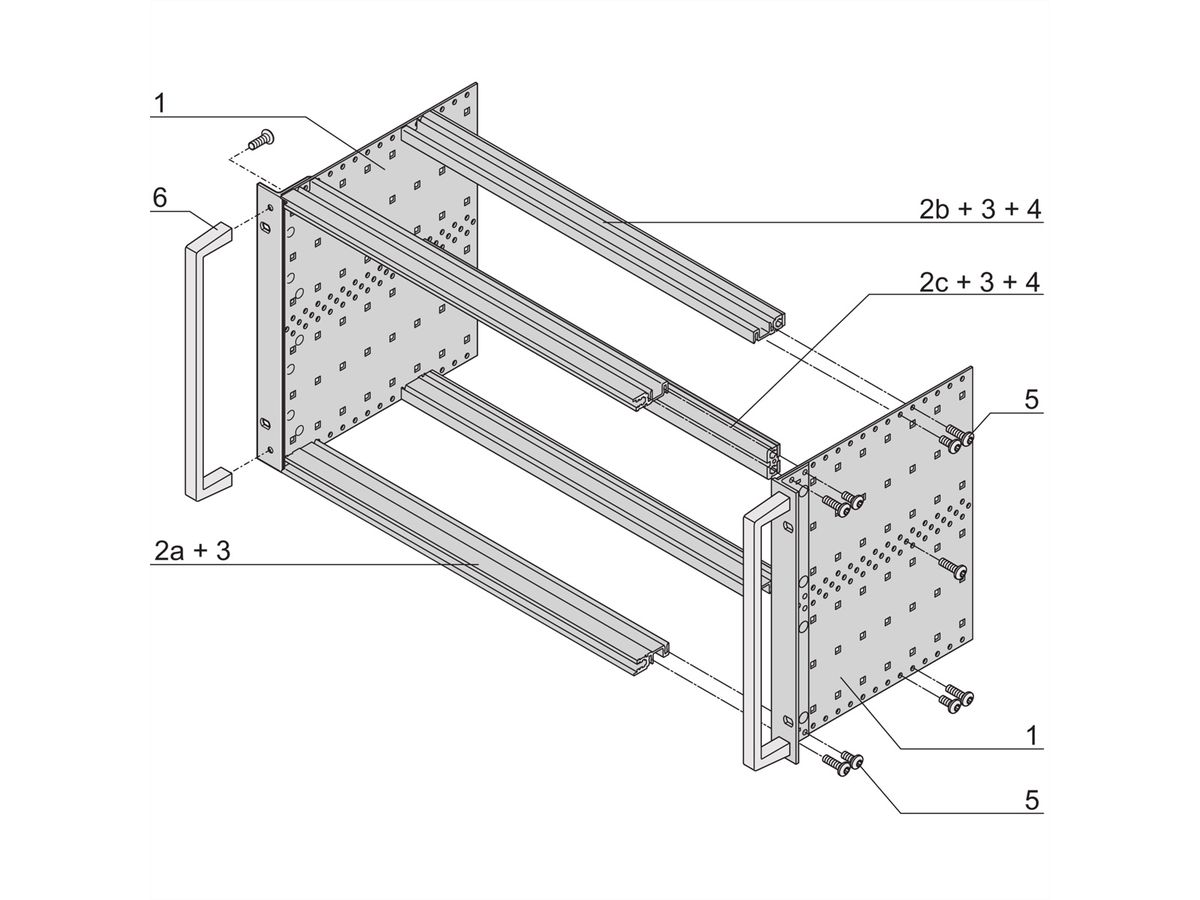

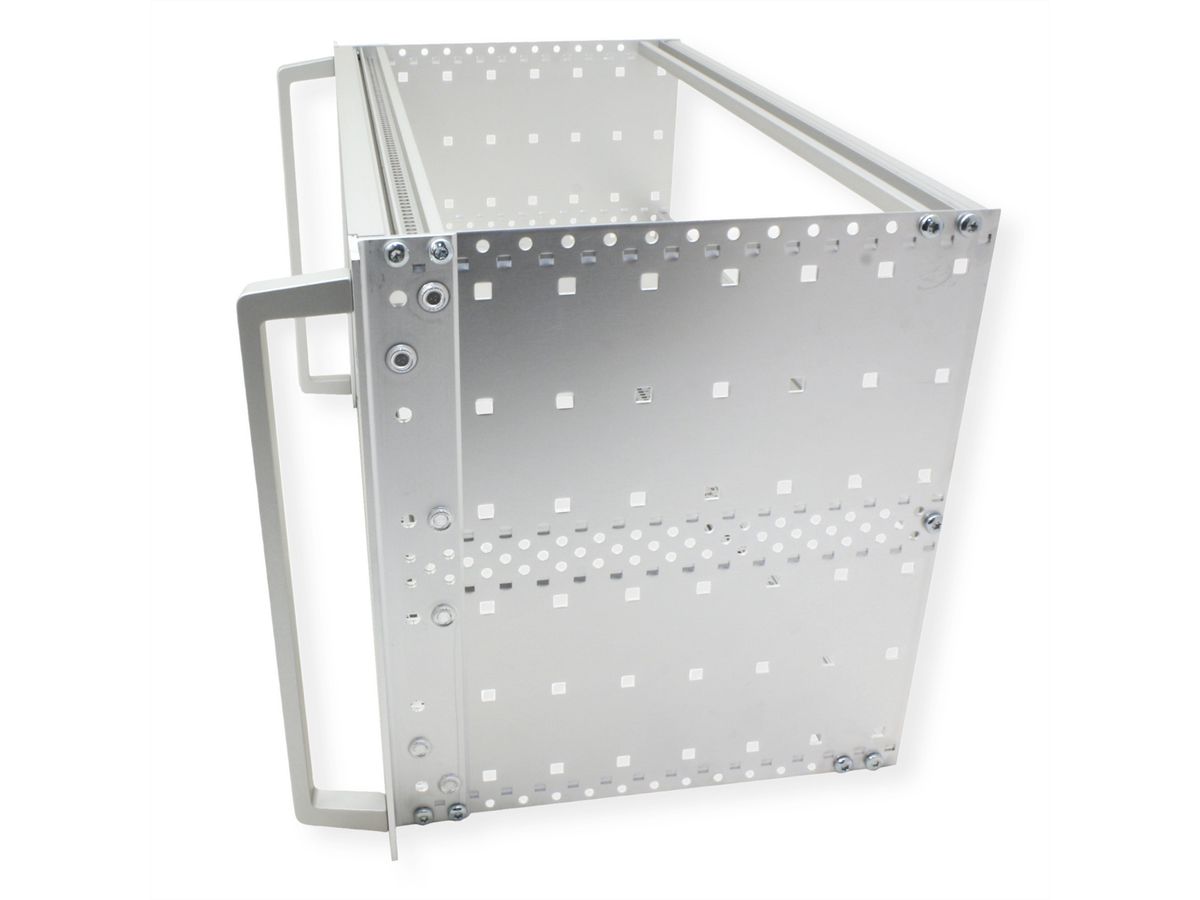

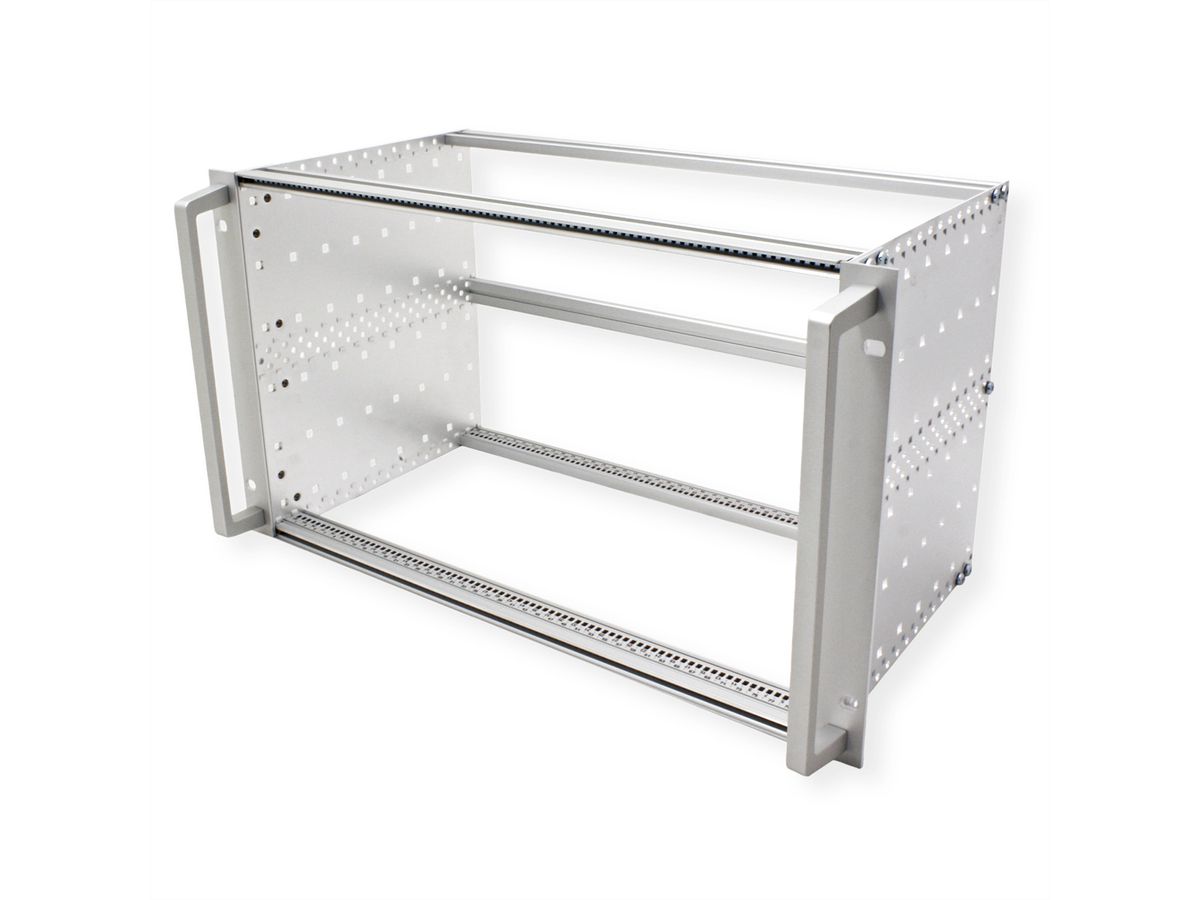

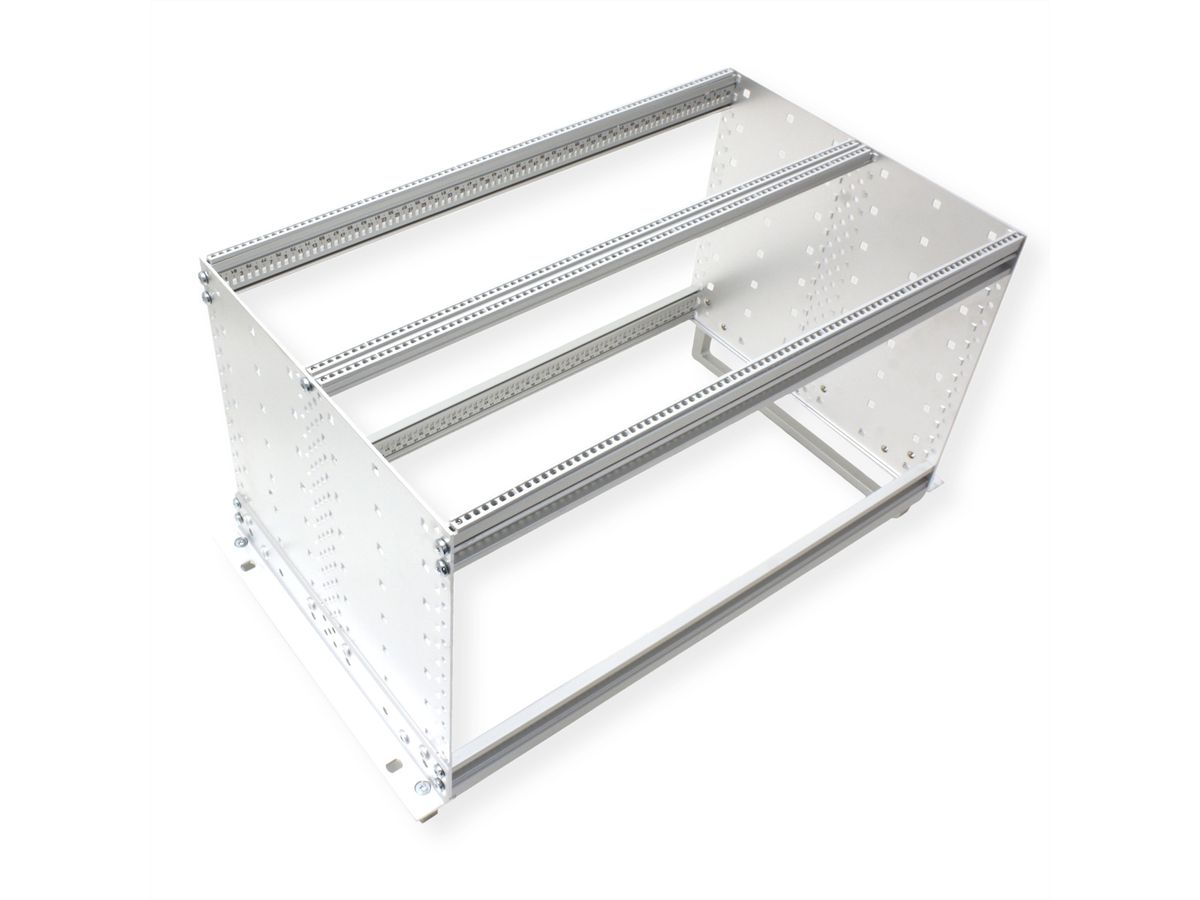

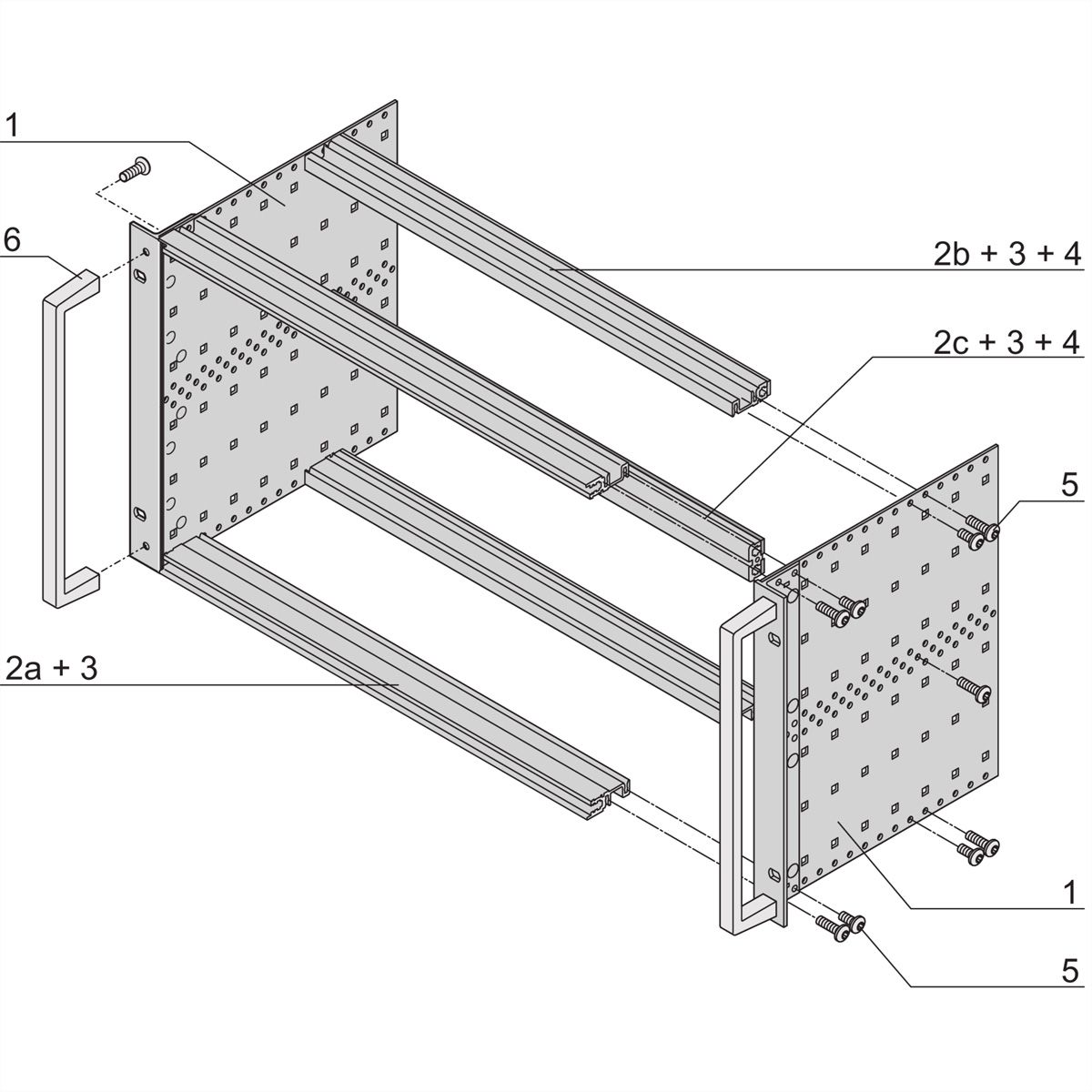

EuropacPRO 19 Zoll Baugruppenträger Bausatz, Typ Heavy/schwer, für Backplanemontage, mit abgewinkeltem Frontgriff, 6 HE, 235 mm

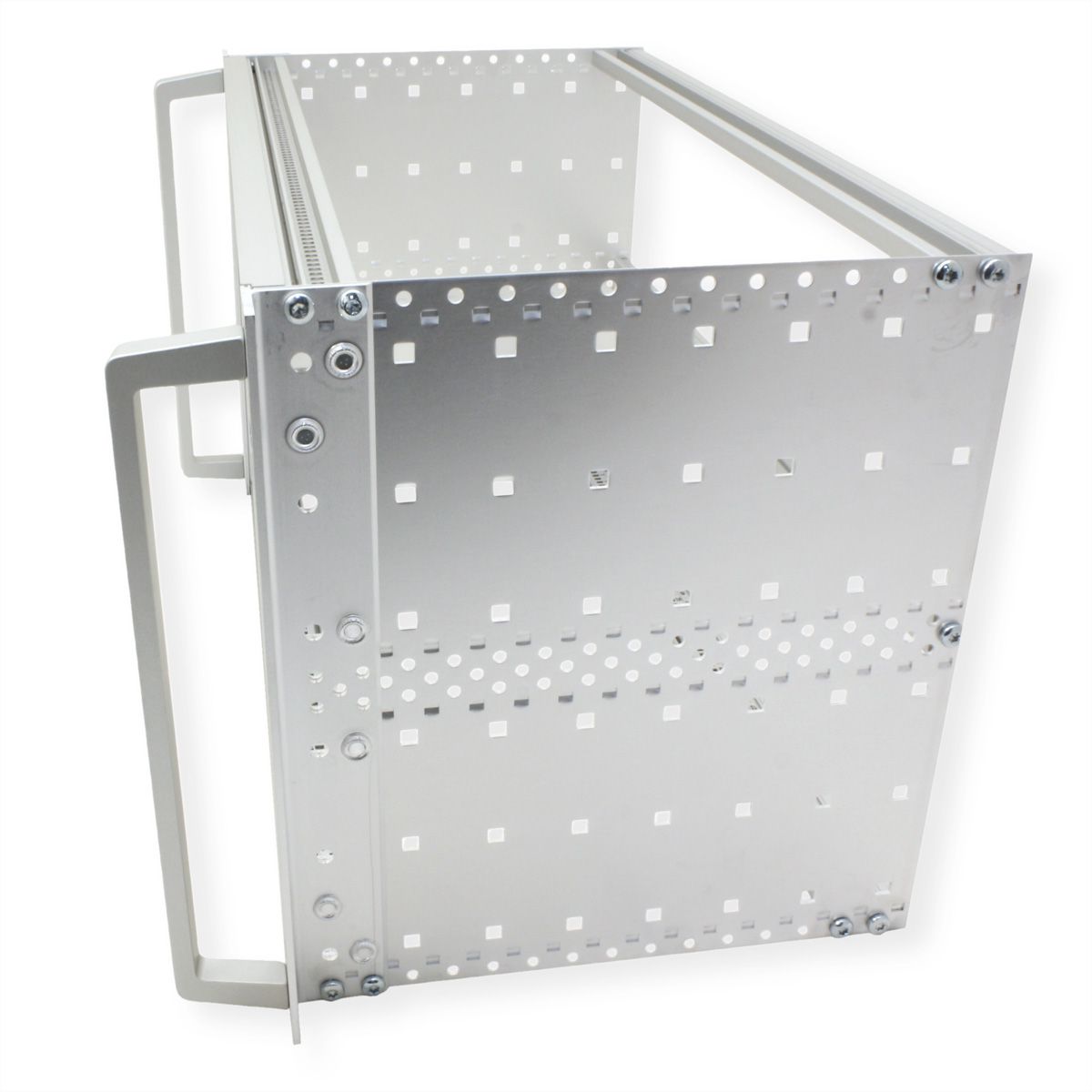

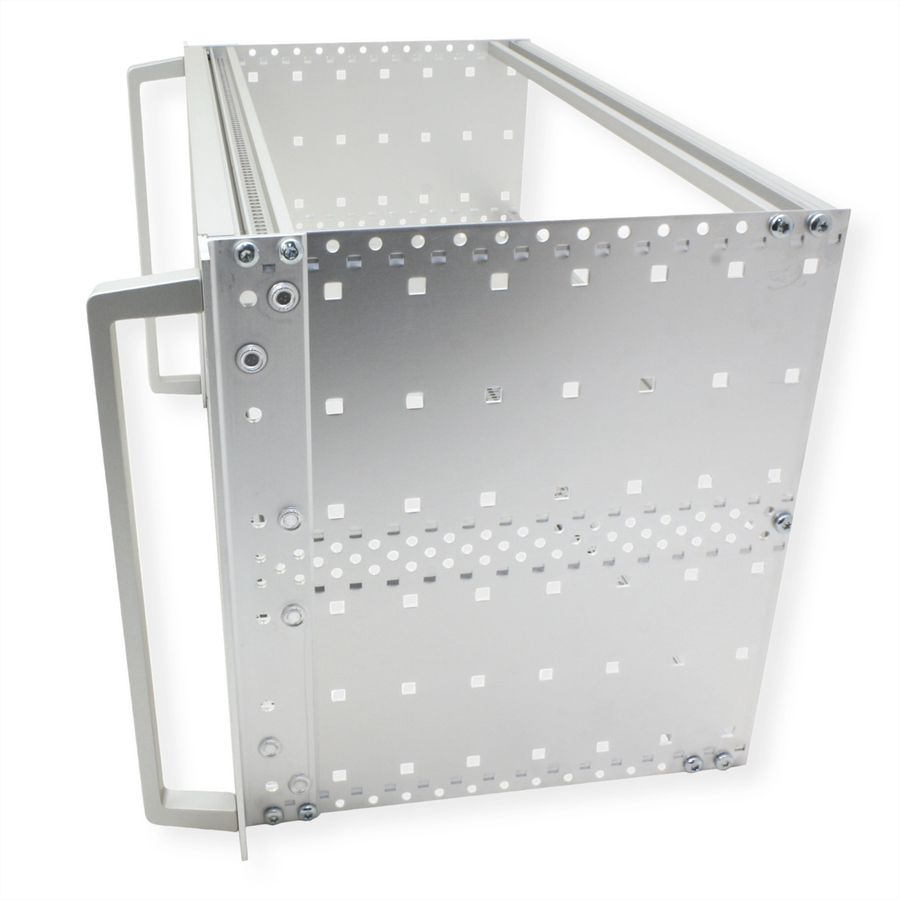

Baugruppenträger mit Seitenwand Typ H („heavy“), Der 19-Zoll-Winkel ist fest mit der Seitenwand verbunden (getoxt – kaltgeschweißt)

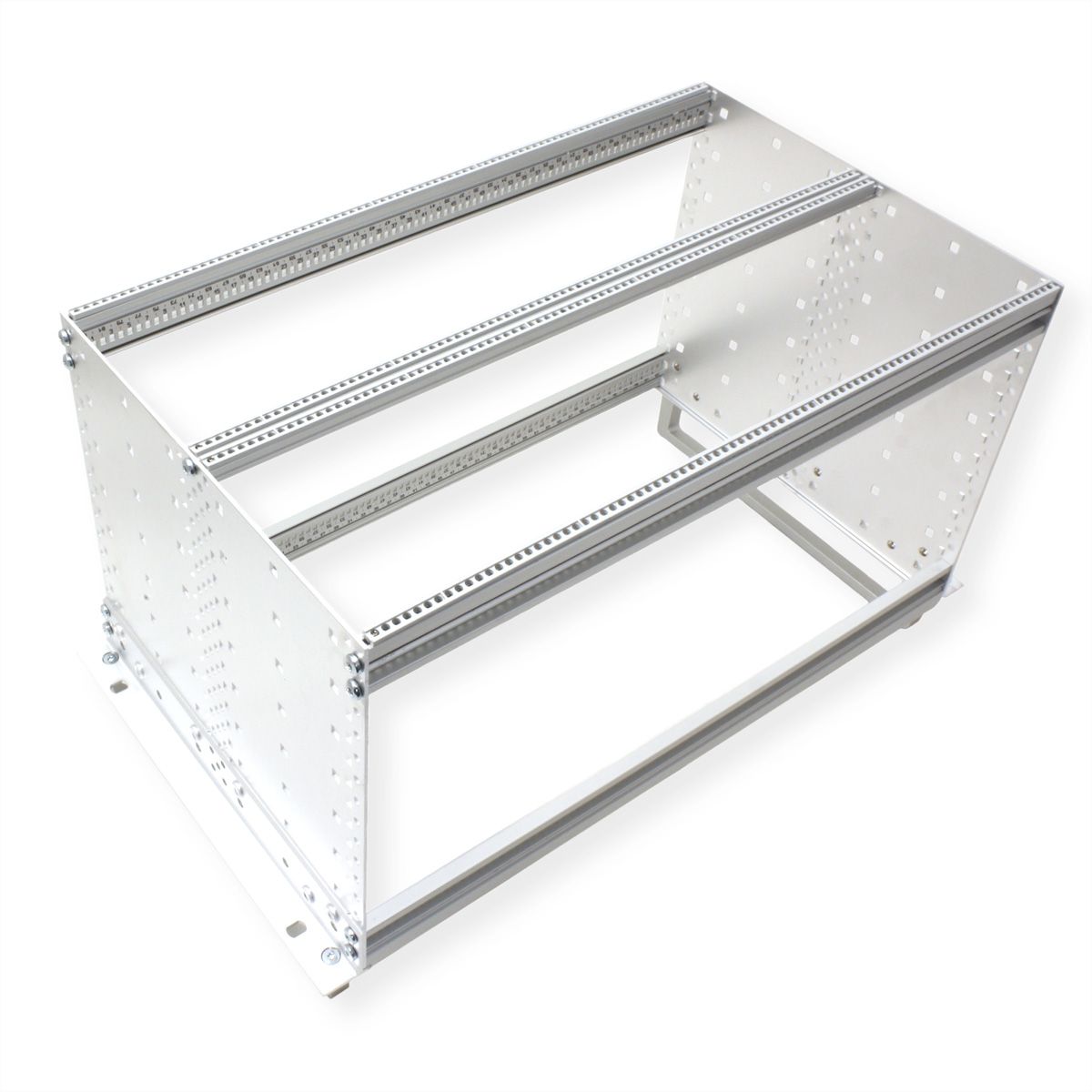

Lieferung erfolgt als platzsparende Flatpack-Verpackung

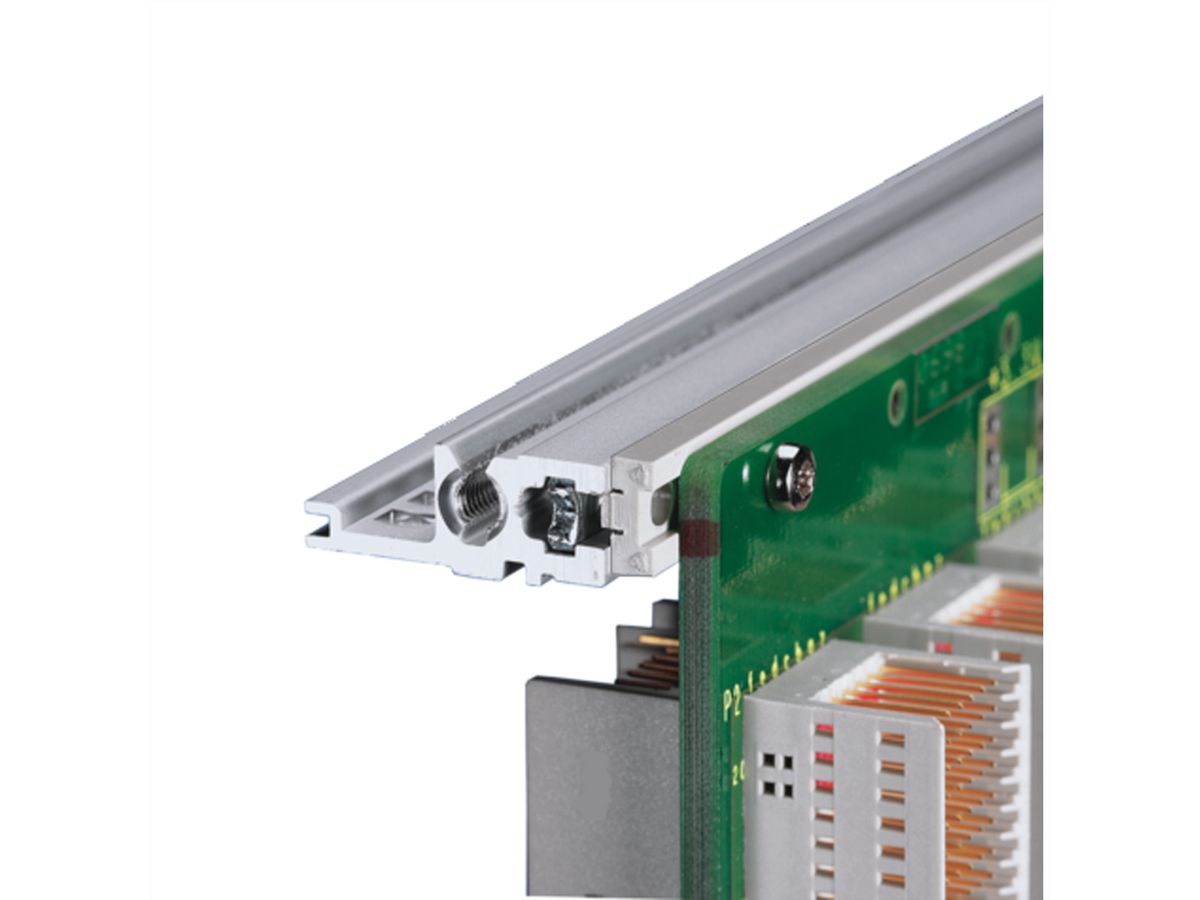

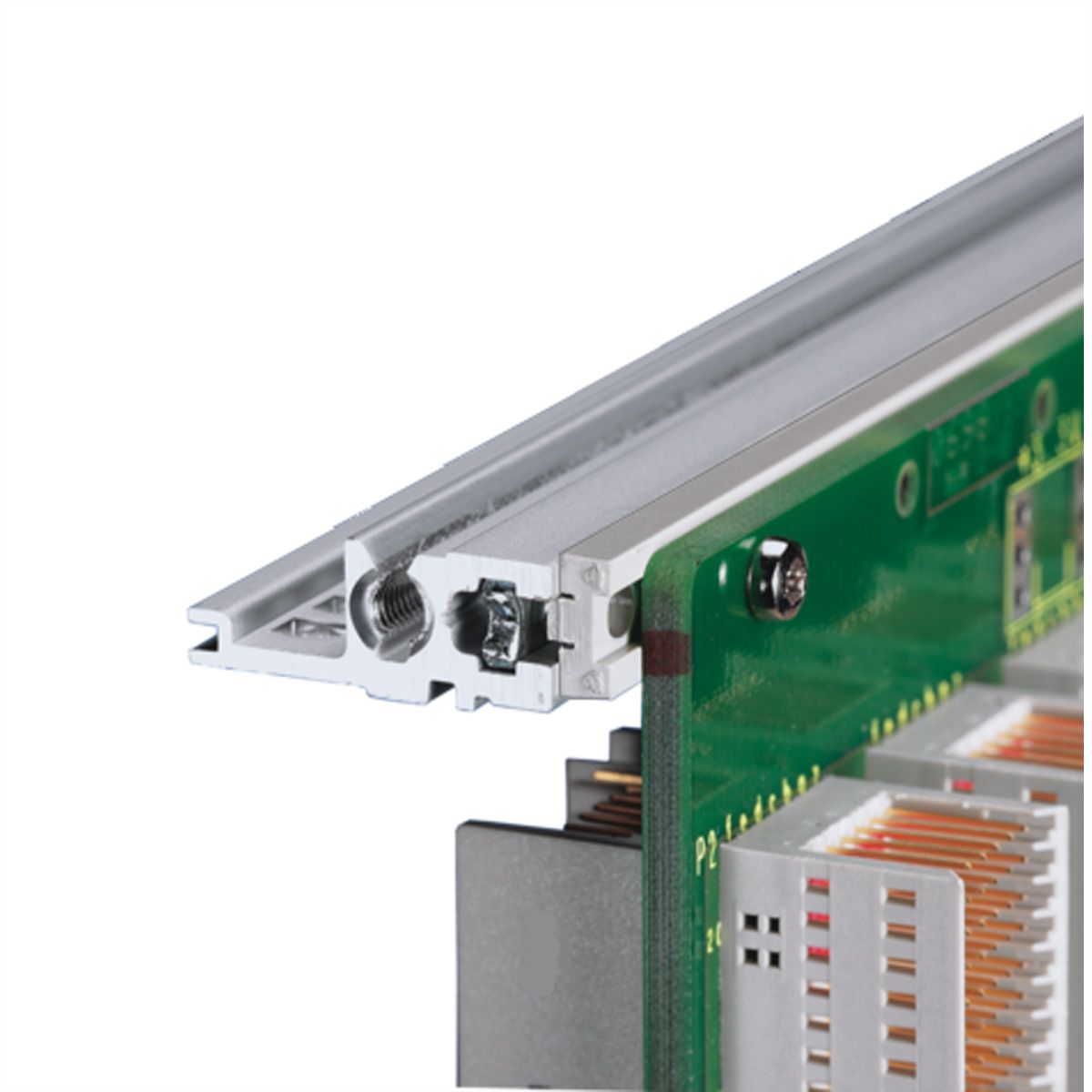

Modulschiene hinten zur Backplanemontage mit Isolierstreifen
Modulschiene vom Typ „Heavy“
Schock- und vibrationsfest bis zu 5 g
IP20, nach IEC 60529
Schock- und vibrationsgeprüft nach den Normen der Deutschen Bahn BN 411002., BN 411003
Innen- und Außenabmessungen entsprechen: IEC 60297-3-100,101, IEEE 1101.1
Einbaulast bis 15 kg

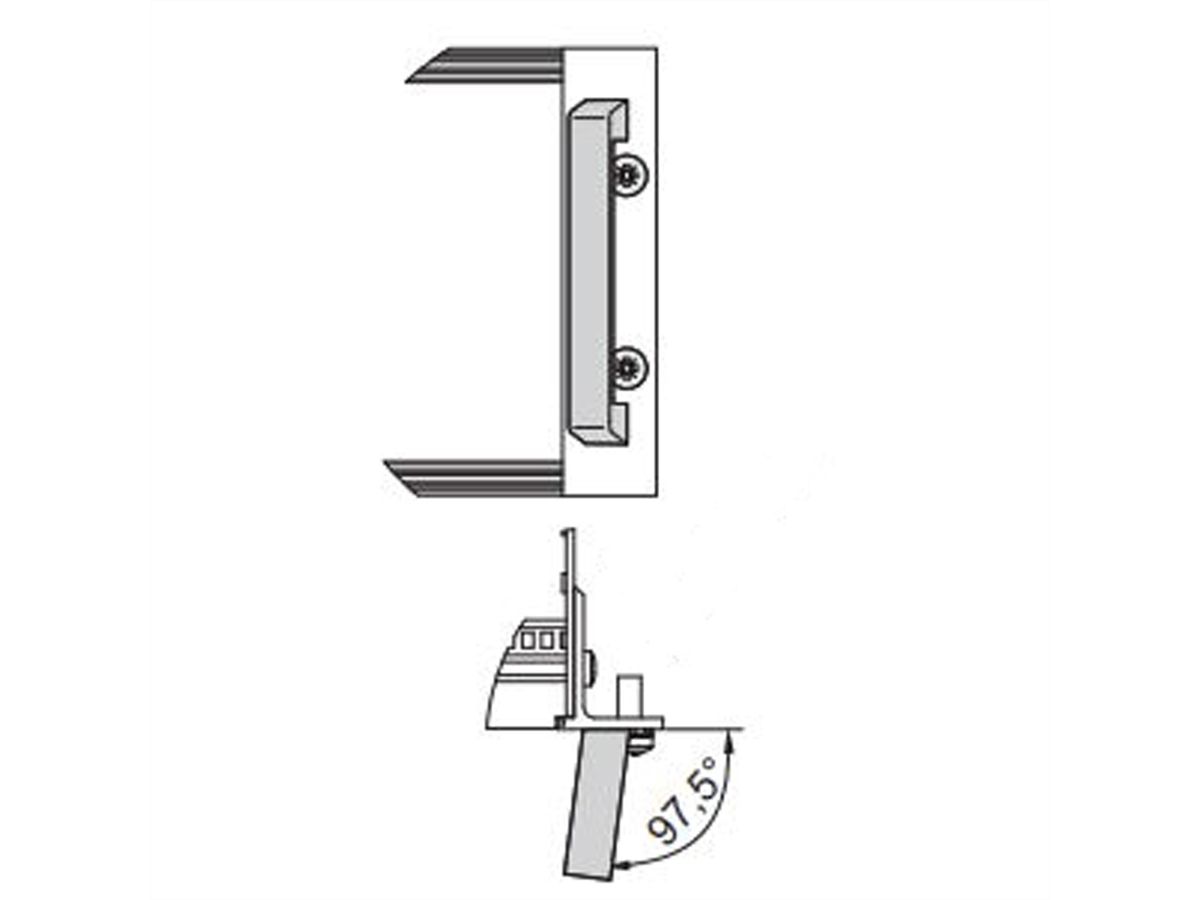

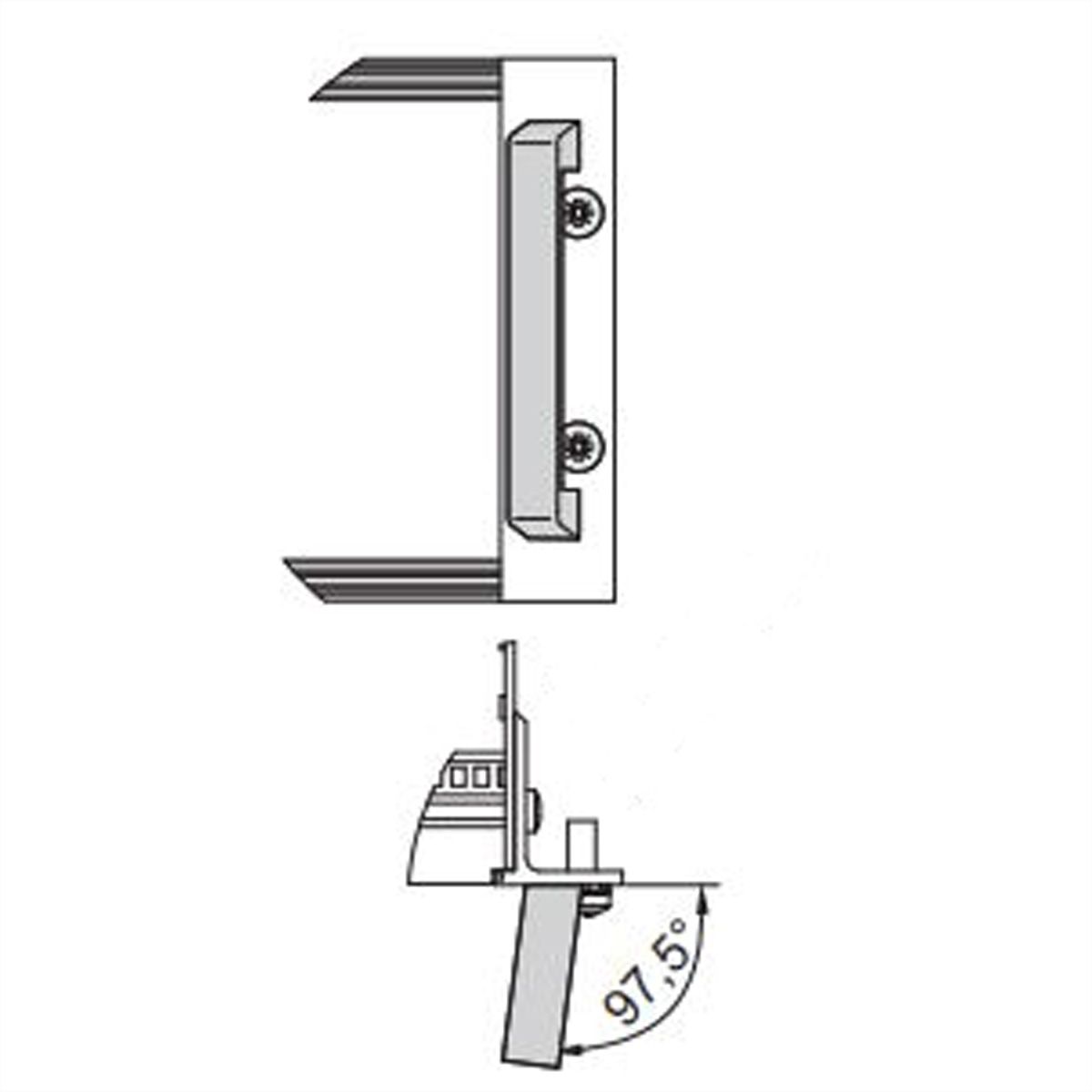

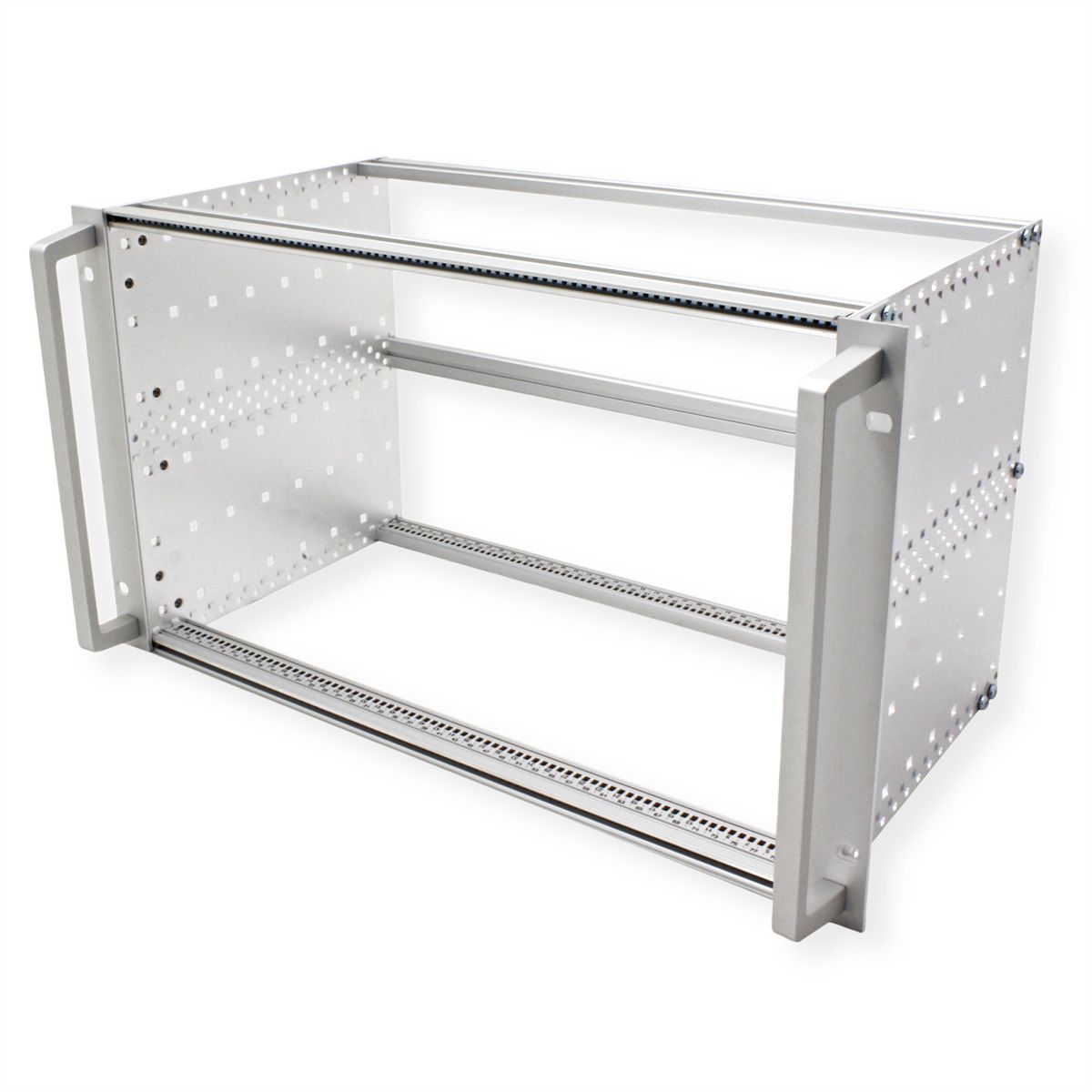

Ausführung mit Frontgriffe (abgewinkelte Form für einfacheren Zugriff auf die 19" Befestigungsschrauben)

Ungeschirmter Baugruppenträger für Backplane-Montage, schwere Ausführung mit tox-kaltgeschweißten Seitenwänden und Frontgriff.

Individuelle Konfiguration: große Variantenvielfalt in Höhe, Breite und Tiefe; verschiedene Führungsschienen für unterschiedlichste Applikationen; Innenausbaumöglichkeiten; Zubehör und Befestigungsmaterial.

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Europac PRO
Lieferumfang	Flatpack
Höheneinheiten	6 HE
Breiteneinheiten	84 TE
Schutzart (IP Code)	IP20

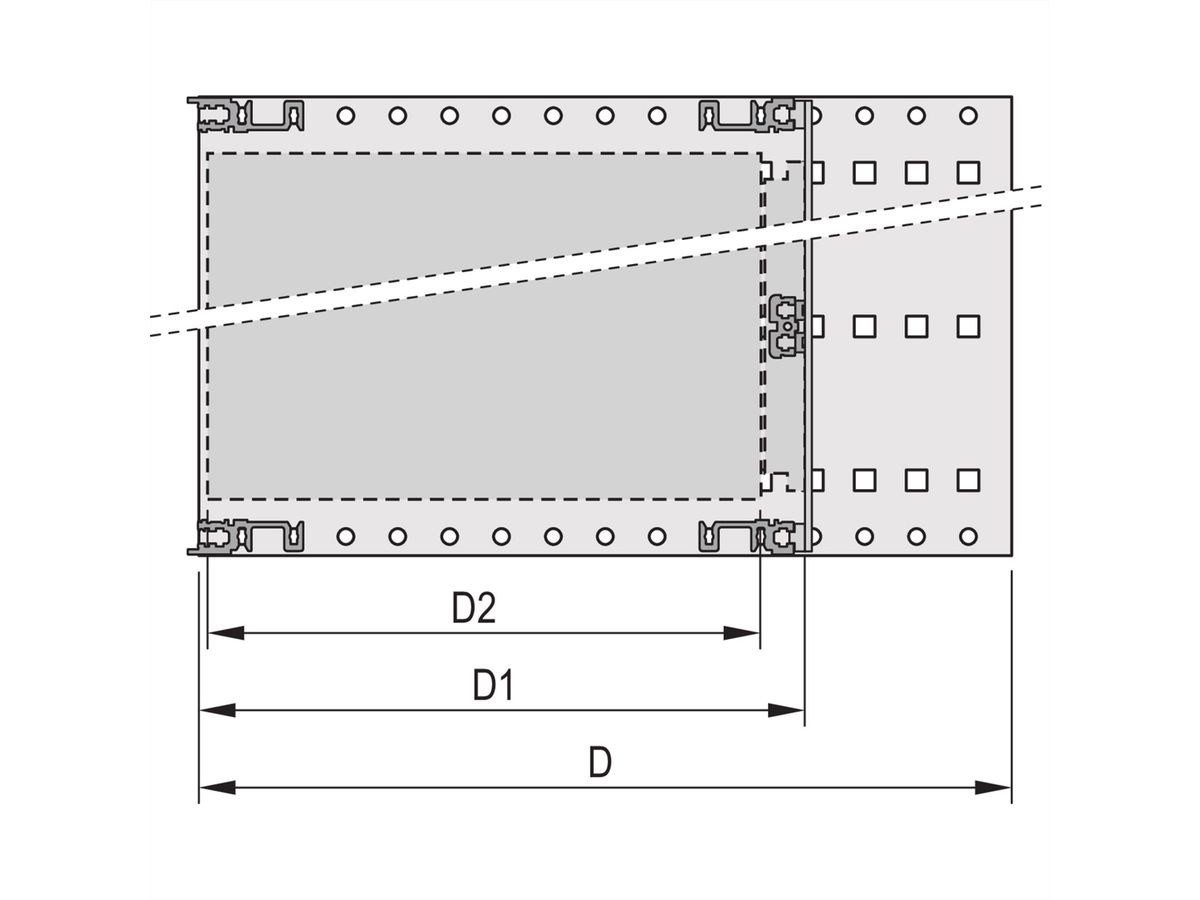

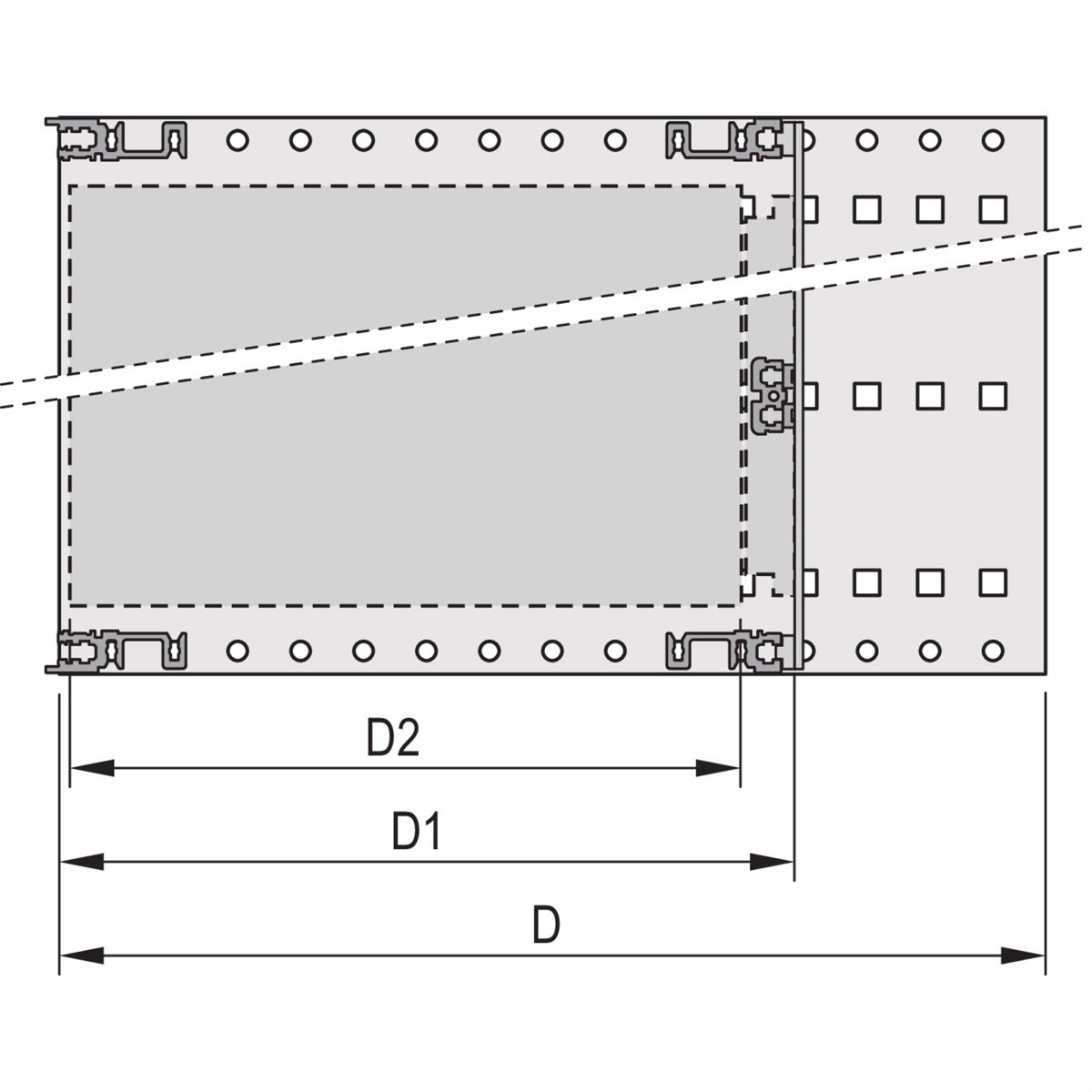

Tiefe	235 mm
Verpackungshöhe	70 mm
Verpackungsbreite	300 mm
Verpackungstiefe	520 mm
Paketgewicht	2.234 kg

Downloads

Hersteller-Datenblatt - Deutsch (1,1 MB)

Download

Hersteller-Datenblatt - English (1,1 MB)

Download

Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
