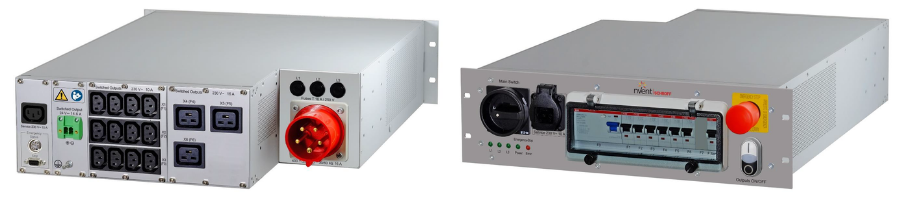

nVent SCHROFF 19” Stromverteilungs-Einheit mit Notausschalter

Die nVent SCHROFF Rack Safety Plus Stromverteilungseinheit im 19"-Format und mit 3 Höheneinheiten wurde speziell für den zentralen Stromanschluss elektrischer und elektronischer Geräte im IT-Umfeld entwickelt. Sie kombiniert zuverlässige Stromversorgung mit einer integrierten Not-Aus-Funktion für maximale Sicherheit in Rack-Installationen.

Die Einheit unterstützt verschiedene Netzanschlüsse, darunter: 400 V (3-phasig) sowie 230 V (1-phasig) Netzeingänge, jeweils mit integrierten Netzsicherungen und 120 V AC (Phase zu Nulleiter) oder 208 / 240 V AC (Phase zu Phase bzw. Phase zu Nulleiter).

Die Rack Safety Plus verfügt über zahlreiche AC-Ausgänge mit unterschiedlichen Steckertypen, z. B. Schuko, C13, C19 oder NEMA 5-15R, die sich bequem über EIN/AUS-Schalter steuern lassen. Zusätzlich stehen permanente AC-Service-Ausgänge zur Verfügung.

Alle Ausgänge sind einzeln über Sicherungsautomaten abgesichert, um ein Höchstmaß an Betriebssicherheit zu gewährleisten.

Die integrierte Not-Aus-Funktion entspricht den Anforderungen der Normen EN 60947-5-1 und EN 60204-1. Sie ist vandalismussicher ausgeführt und ermöglicht im Notfall eine sofortige Spannungsfreischaltung aller geschalteten Ausgänge.

Wählen Sie zwischen bewährten Standardkonfigurationen oder stellen Sie Ihre individuelle Lösung schnell und unkompliziert aus vordefinierten Komponenten zusammen – ganz nach Ihren Anforderungen.

Rack Safety Plus von nVent macht es möglich, eine PDU mit einem Notausschalter zu modifizieren, ohne sich um lange Vorlaufzeiten und hohe Projektkosten kümmern zu müssen.

Wählen Sie zwischen mehreren Standardkonfigurationen oder konfigurieren Sie Ihr Gerät basierend auf modularen Standardkomponenten

Standardfunktion:

• 19” 3 HE Aluminium-Baugruppenträger
• Hauptschalter
• Netzsicherungen
• Schalttafel für Leistungsschalter
• Not-Aus-System
• Status-LEDs für Phasenpräsenz und Notausschalter
• EIN/AUS-Schalter für geschaltete Ausgänge

Mögliche Konfigurationen für 230 V 1-phasig oder 400 V 3-phasig:

• Netzeingang
  400 V 3-phasig oder 230 V 1-phasig mit verschiedenen Steckverbindertypen wie IEC 60309, IEC 60320-C20, Harting Han 3A/Q5 oder Kabel
• AC-Ausgänge
  2 Rückwände mit unterschiedlichen Steckverbindertypen wie IEC 60320-C13, IEC 60320-C19 oder CEE 7/3 Typ F (Schuko).
• DC‐Netzteil
  24 V DC-Netzteil mit rückseitiger Ausgangsplatte
• Permanente AC-Service-Ausgänge
  IEC 60320-C13 oder CEE 7/3 Typ F (Schuko) an Front- und Rückwand
• FI Leitungsschutzschalter
• Transparente Blende für Leistungsschalter
• Überspannungsableiter
• Einschaltstrombegrenzer
• AC-Eingang mit EMV-Filter
• Alle Ausgänge sind durch Leitungsschutzschalter geschützt.
• Alle Ausgänge außer den „Service“-Ausgängen können durch das Not-Aus-System abgeschaltet werden
• Auf Kundenwunsch können die Sicherheitseinrichtungen und die Stromverteilung auf zwei Geräte aufgeteilt werden


Mögliche Konfigurationen für 120 V AC 1-phasig oder 208 / 240 V AC 1-phasig:

• Netzeingang
  1-phasig 120 V AC (Phase zu Nulleiter) oder 1-phasig 208 / 240 V AC (Phase zu Phase oder Phase zu Nulleiter)
• AC-Ausgänge
  120 V AC: 2 Rückwände mit unterschiedlichen Steckverbindertypen, z. B. NEMA 5-15 oder NEMA 5-20R
• 208 / 240 V AC: 2 Rückwände mit unterschiedlichen Steckverbindertypen, wie z. B. C13, C13 abschließbar, C19 oder C19 abschließbar
• AC-Eingang, optional mit EMV-Filter
• DC‐Netzteil
  Geschalteter 24-V-, 14,6-A-DC-Auslass oder ein 28-V-, 14,6-A-DC-Auslass.
  Wenn die 24-V-DC-Auslass gewählt wurde, können zusätzliche 12-V- und 5-V-DC-Auslässe ausgewählt werden:
  Option 1: 12 V DC-Auslass, 5 A (60 W),
  Option 2: 5 V DC-Auslass, 12 A (60 W),
  Option 3: 12-V- und 5-V-DC-Auslässe mit je 60 W
• Permanente AC-Service-Ausgänge
  Kein Servicesteckverbinder NEMA 5-15R Servicesteckverbinder vorne oder hinten oder beidseitig
• Eingangsstrom:
  15 A / reduziert 12 A oder 20 A / reduziert 16 A oder 30 A / reduziert 24 A.
• Anschluss-Steckverbinder:
  120 V AC: 15 A und 20 A Eingangsstrom: Offene Kabelenden oder Nema 5-20P Steckverbinder, 30 A Eingangsstrom: Offene Kabelenden oder Nema 5-30P-Steckverbinder.
• 208 / 240 V AC: 15 A und 20 A Eingangsstrom: Offene Kabelenden oder Nema 6-20P Steckverbinder, 30 A Eingangsstrom: Offene Kabelenden oder Nema L6-30P-Steckverbinder
• Überspannungsableiter
• Einschaltstrombegrenzer bei 15 A Eingangsstrom
• Alle Ausgänge sind durch Sicherungsautomaten abgesichert
• Alle Ausgänge außer den „Service“-Ausgängen können durch das Not-Aus-System abgeschaltet werden
• Auf Kundenwunsch können die Sicherheitseinrichtungen und die Stromverteilung auf zwei Geräte aufgeteilt werden
