Beschreibung

Diese Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.

• Werkstoff: Federnde Kontaktteile CuBe2; CuPb1.15Ni1
• Lebensdauer (Steckungen) ≥ 500
• Oberfläche: Innenleiter Cu1Ni2Au0.8
• Oberfläche: Außenleiter Cu2Ni5 (Nickel); Ag2CuSnZn0.5 (Optargen)
• Werkstoff: Außenleiter CuZn39Pb3
• Oberfläche: Sonstige Metallteile Cu2Ni5
• Werkstoff: Sonstige Metallteile CuZn39Pb3
• Werkstoff: Isolierteile PTFE; PE
• Werkstoff: Dichtungen Silikon

• Durchgangswiderstand Innenleiter ≤ 20 mΩ
• Durchgangswiderstand Außenleiter ≤ 5 mΩ
• Isolationswiderstand ≥ 5 GΩ
• Spannungsfestigkeit 1.5 kVeff/50 Hz
• Wellenwiderstand 50 Ω/(75 Ω)
• Rückflussdämpfung: Gerade Ausführung ≥ 20 dB/3 GHz (50 Ω types)
• Rückflussdämpfung: Winkel Ausführung ≥ 17.7 dB / 3 GHz (50 Ω types)
• Betriebsspannung ≤ 500 Veff/50 Hz
• Frequenzbereich bis 4 GHz

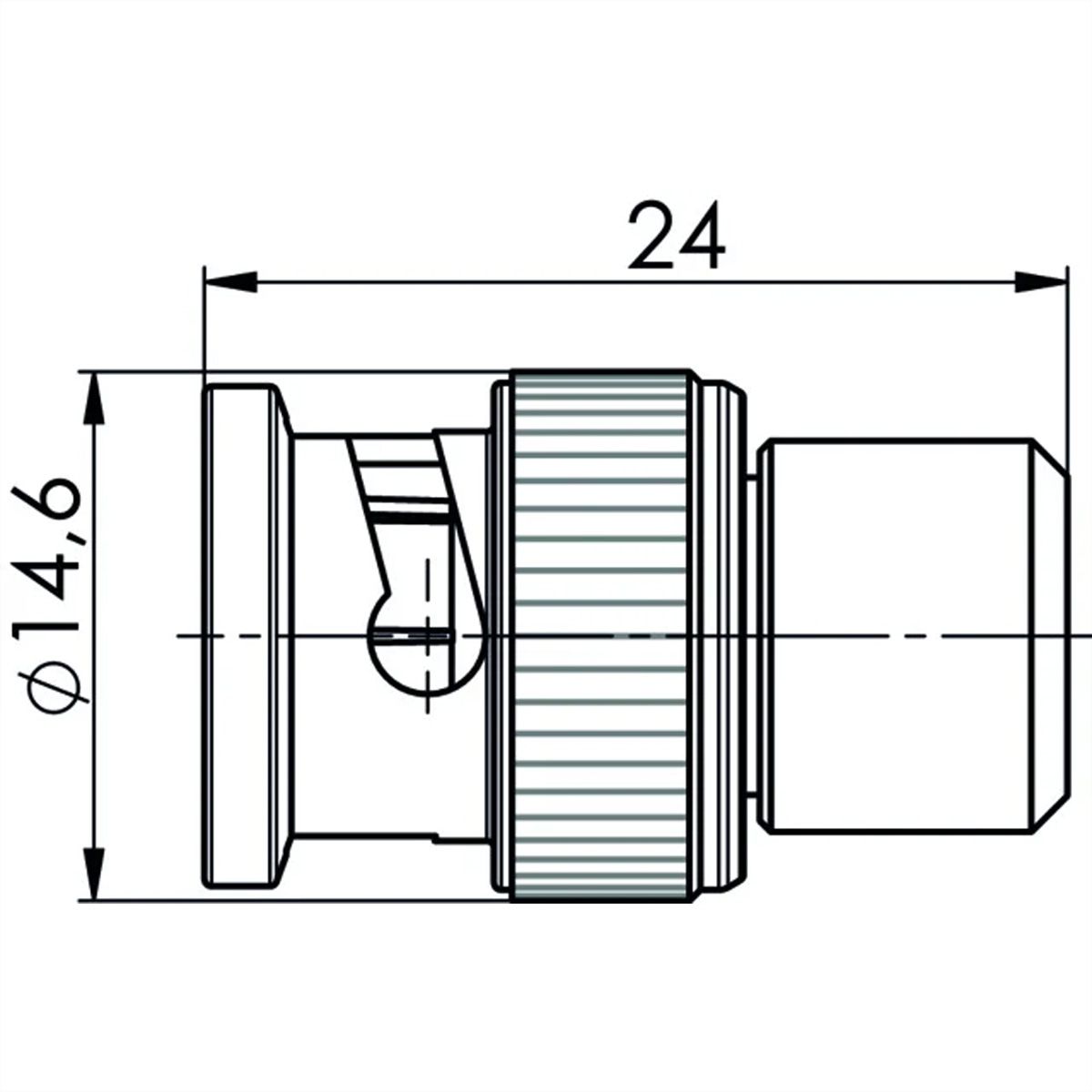

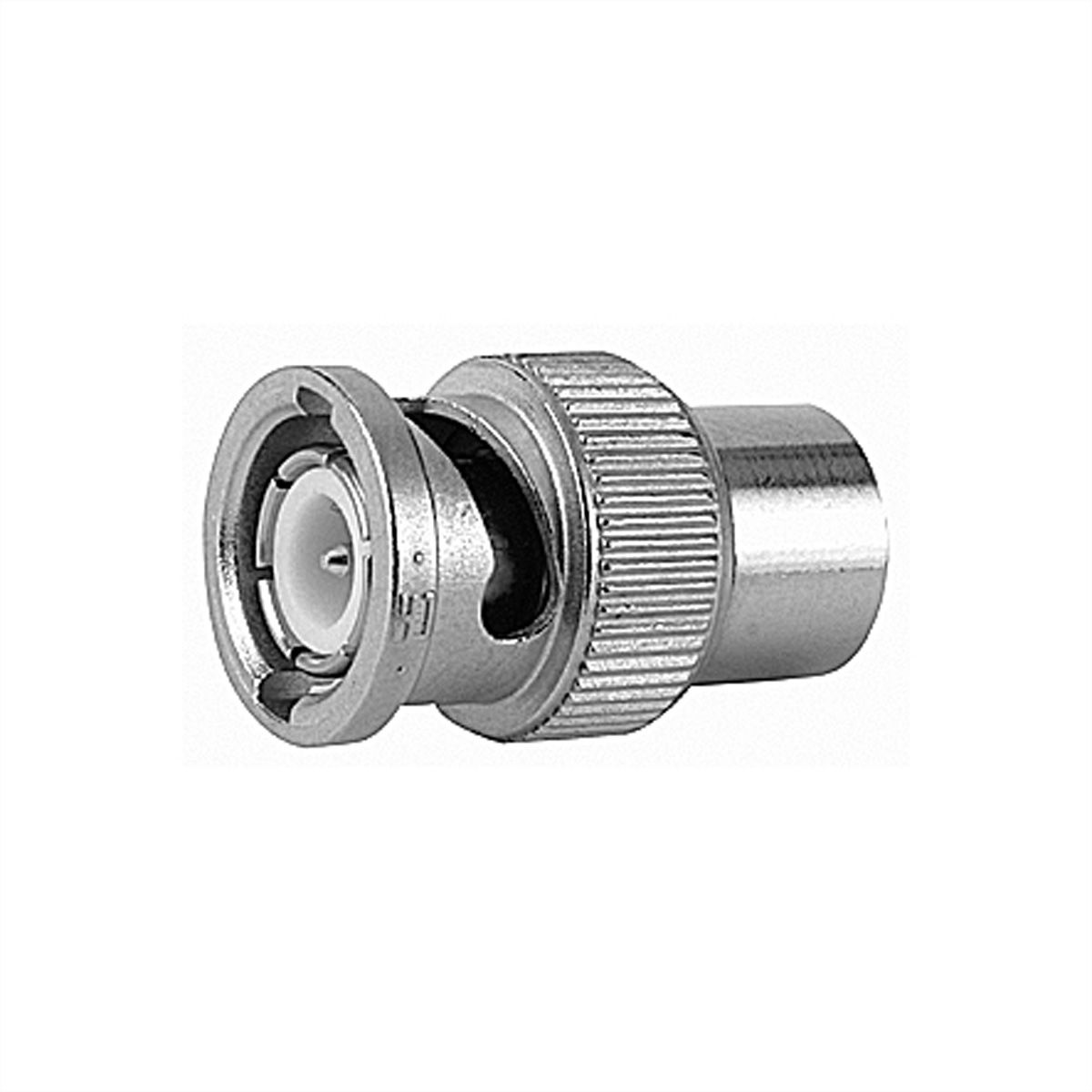

Hinweis: Abbildung ähnlich

Spezifikationen

Hersteller	TELEGÄRTNER
Produktgruppe	Stecker/Kabelbinder
Produkttyp	Koaxialstecker
Farbe	silberfarben
Anzahl Ports	1
Steckrichtung	gerade
Verpackungshöhe	0 mm
Verpackungsbreite	0 mm
Verpackungstiefe	0 mm
Paketgewicht	0 kg

Downloads

Hersteller-Datenblatt - English (29,8 KB)

Download

Die Produkte der Marke TELEGÄRTNER stehen für professionelle Verbindungstechnik.

Mehr über TELEGÄRTNER
