SCHROFF System, 4 HE, 8 Slot, 44 TE, mit Rear I/O - RATIO/PRO 3/4HE 44TE275T 8SL

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 16.12.2024

Art.-Nr.	26156011
Marke / Hersteller	SCHROFF
Herst.-Art.-Nr.	24579604
Paketgewicht	8,174 kg

Beschreibung

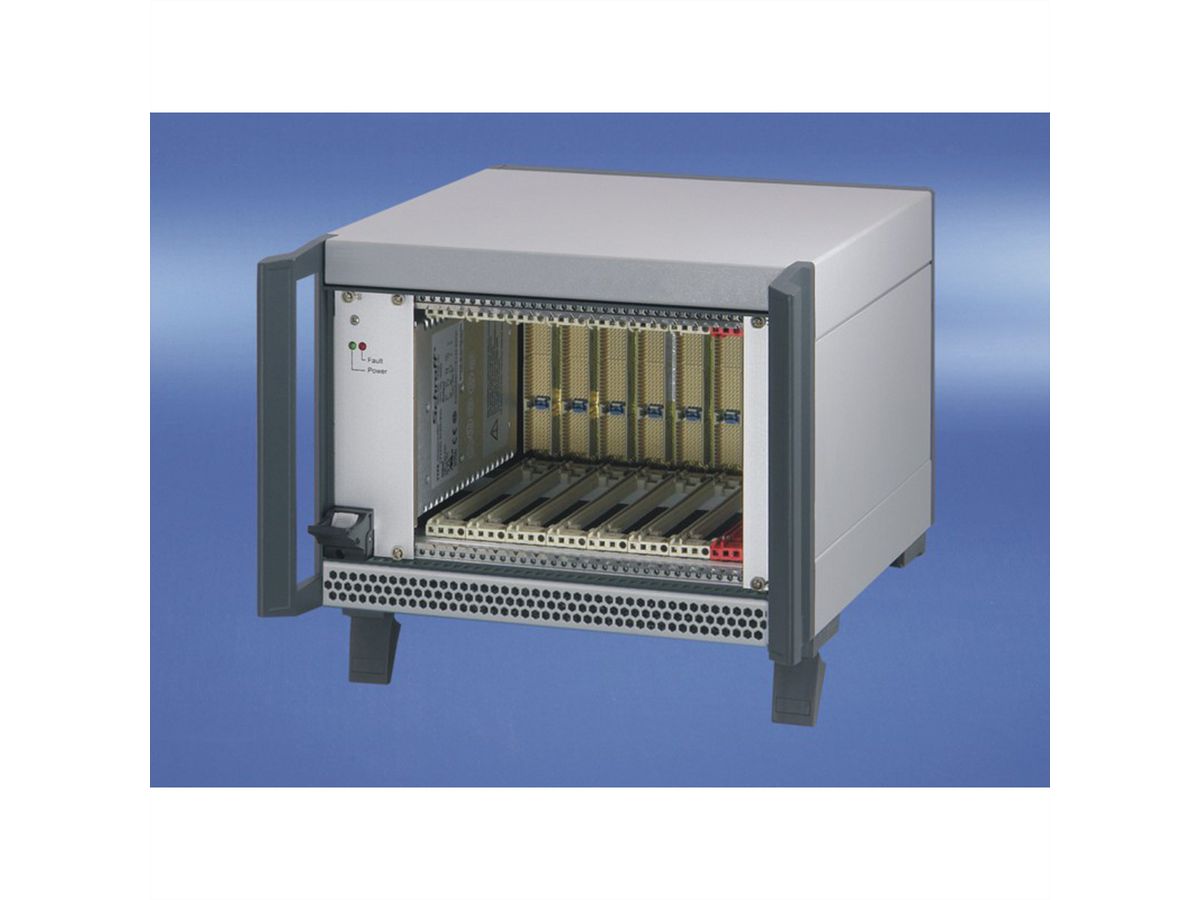

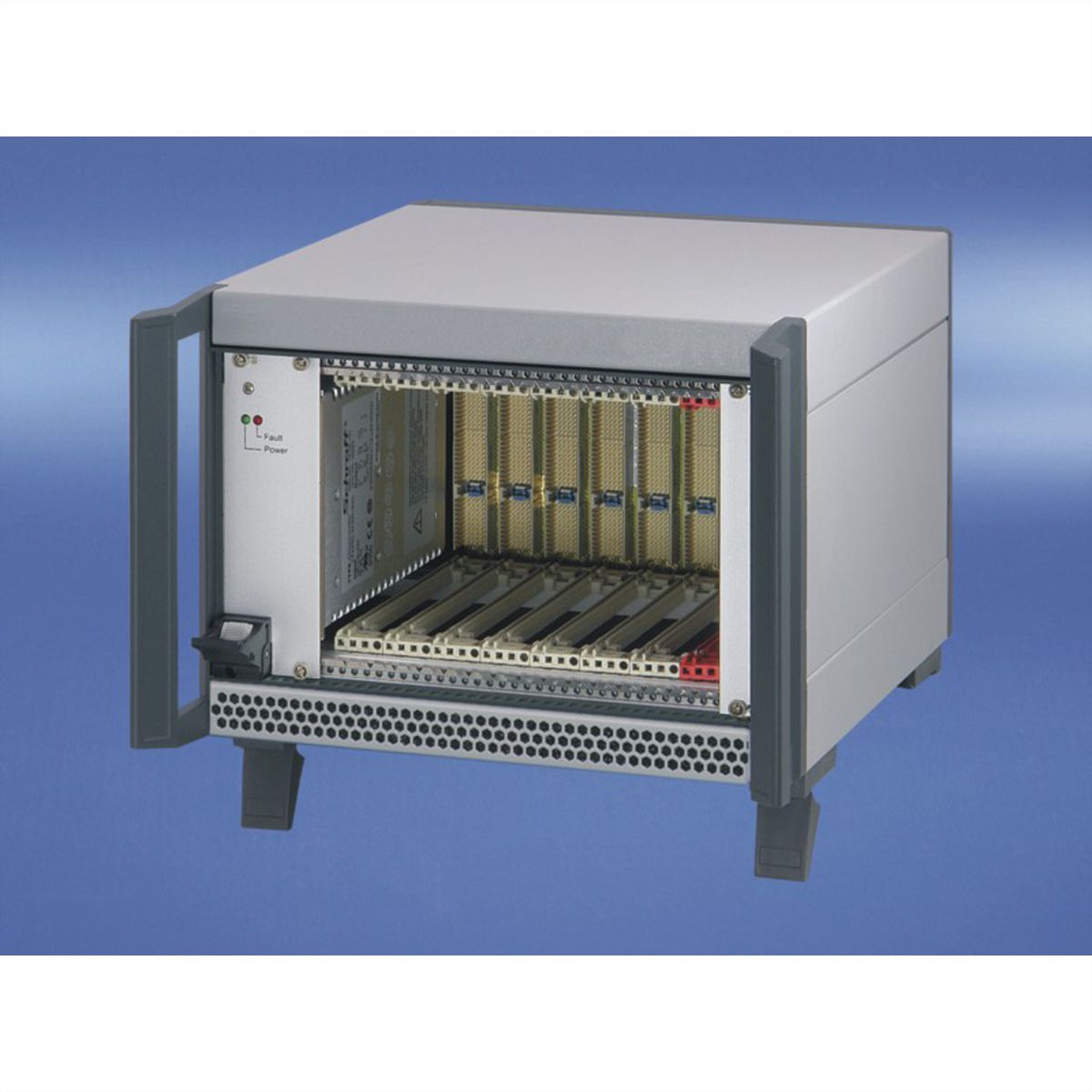

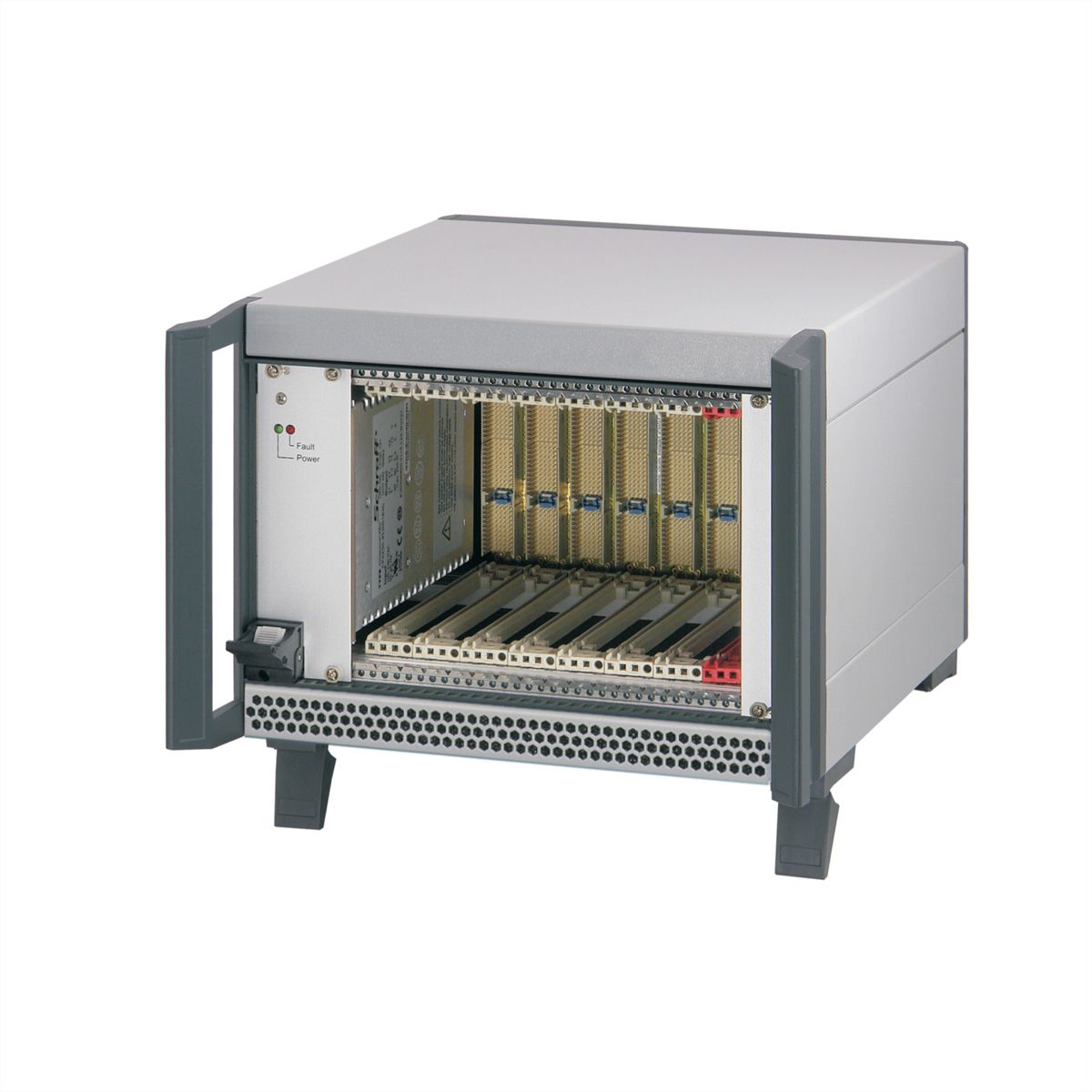

CPCI System mit steckbarem Netzteil, Desktop, 4 HE, 8 Slot, 44 HP

RATIO/PRO 3/4U 44HP 275D 8SL

System gemäss IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11); Backplane konform zu PICMG 2.0 Rev. 3 - System für vertikalen Karteneinbau mit Kartenformat: Frontseite: 3 HE, 160 mm tief - Rückseite, Rear I/O: 3 HE, 80 mm tief - Backplane: 8 Slot, 3 HE, 32 Bit, Systemslot rechts - 8 TE breite CPU einsetzbar - 19"-Netzgerät, 250 W, 3 HE, 8 TE - Entwärmung durch zwei Radialventilatoren von vorne nach hinten

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	CompactPCI Backplanes
Höheneinheiten	4 HE
Höhe	177 mm
Tiefe	275 mm
Verpackungshöhe	370 mm
Verpackungsbreite	600 mm
Verpackungstiefe	650 mm
Paketgewicht	8.174 kg

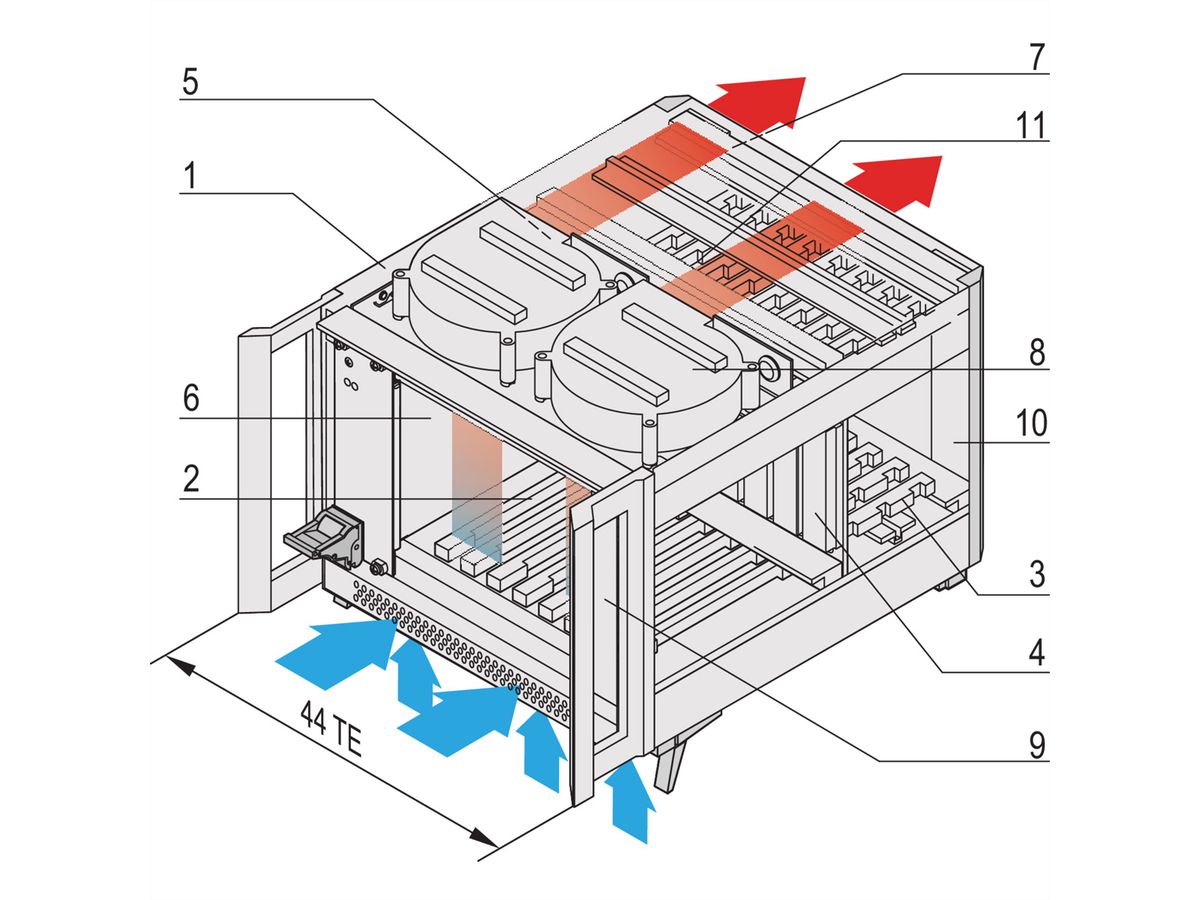

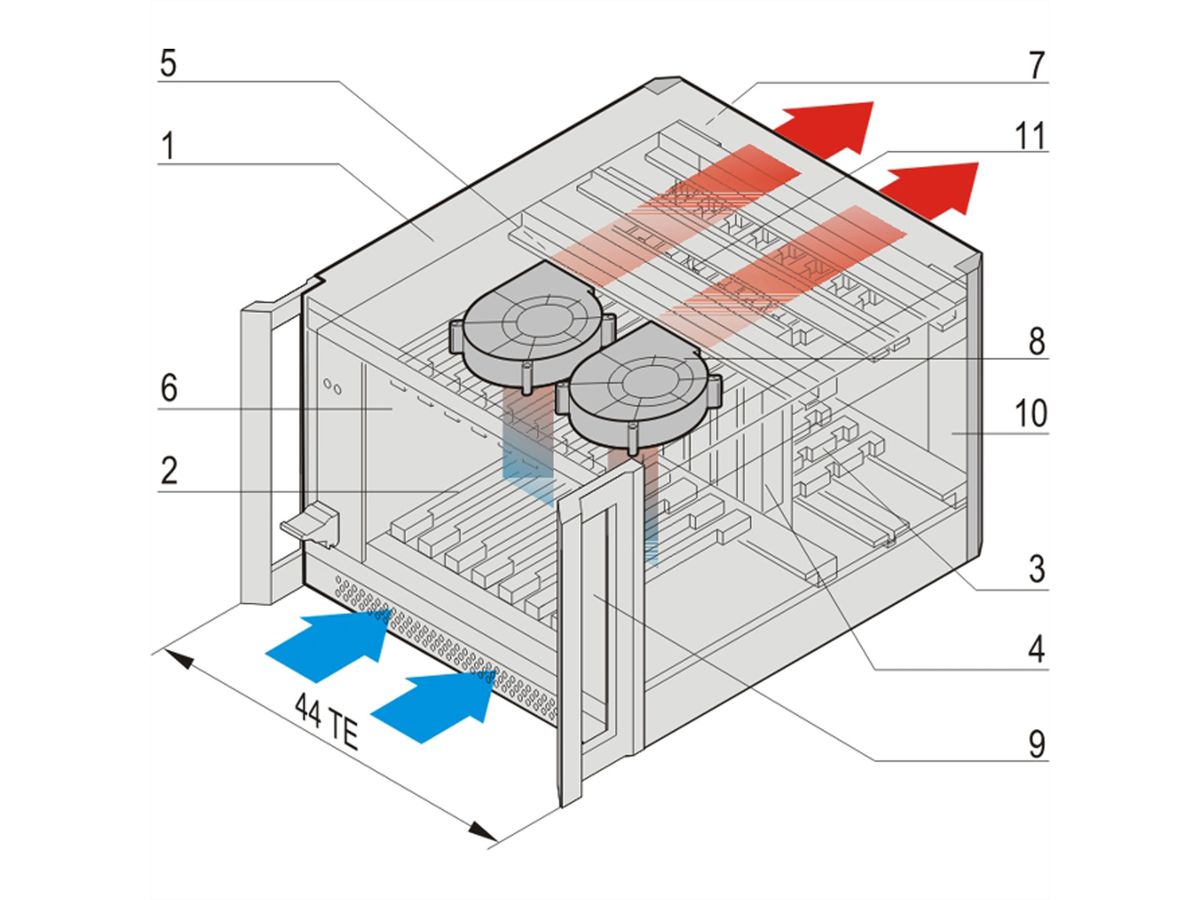

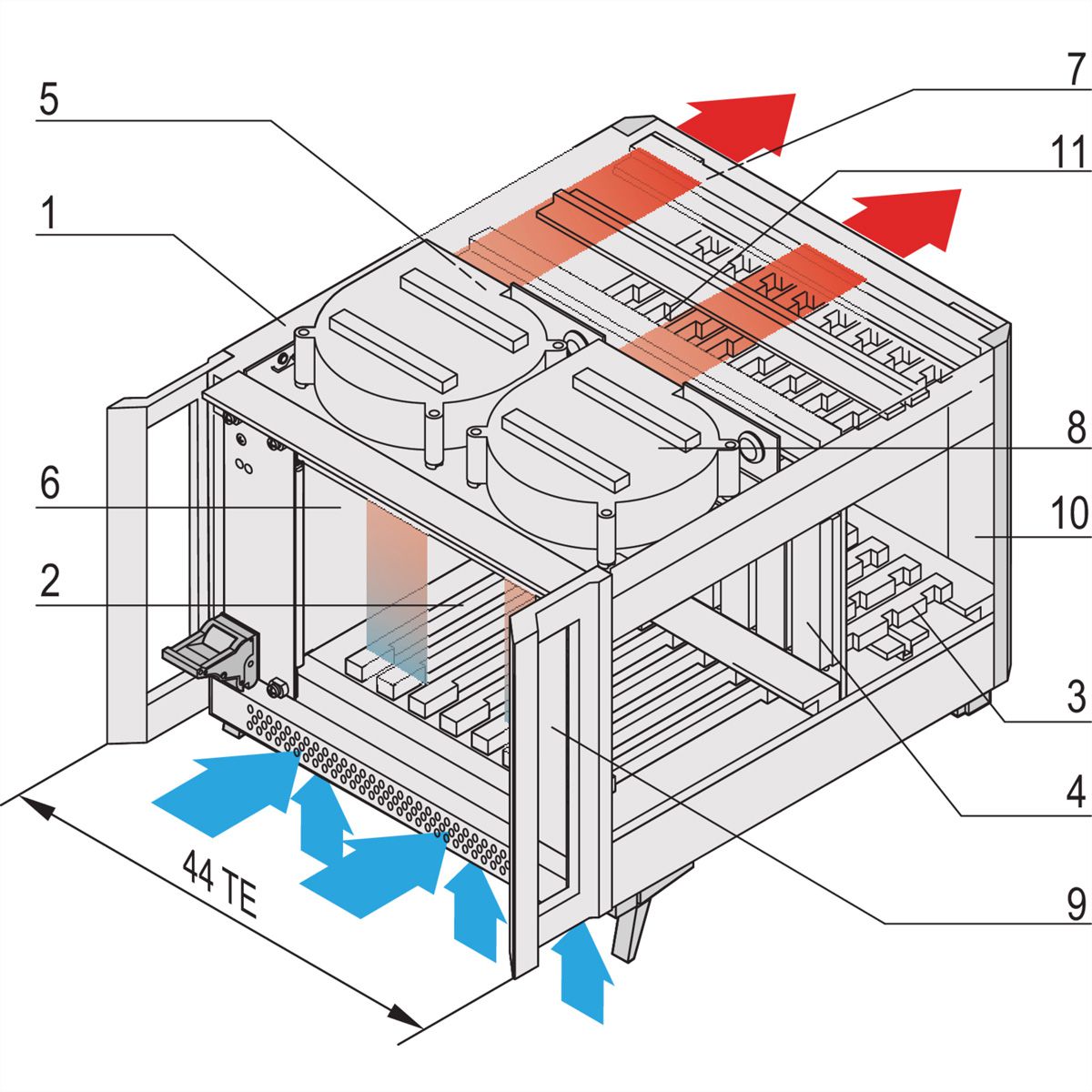

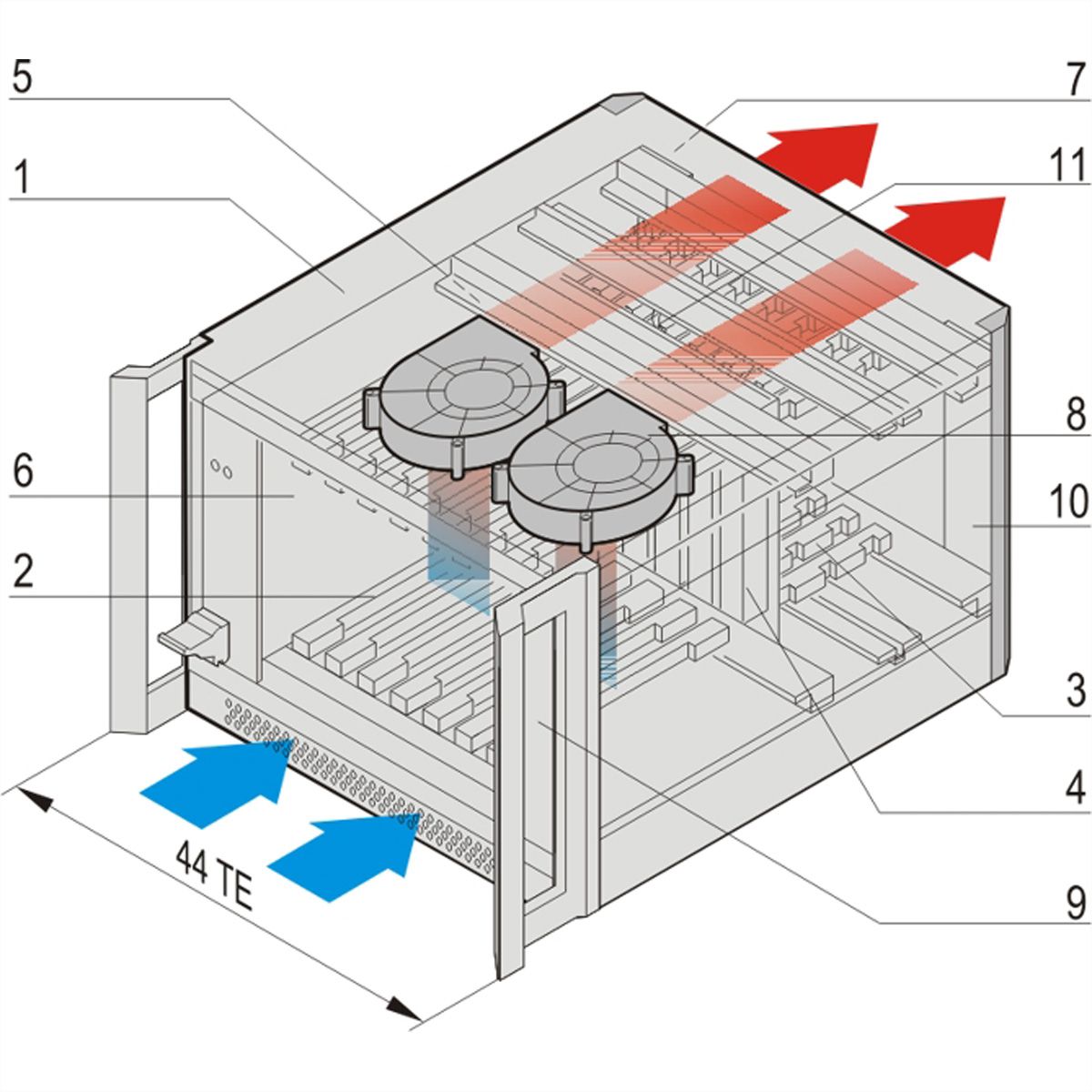

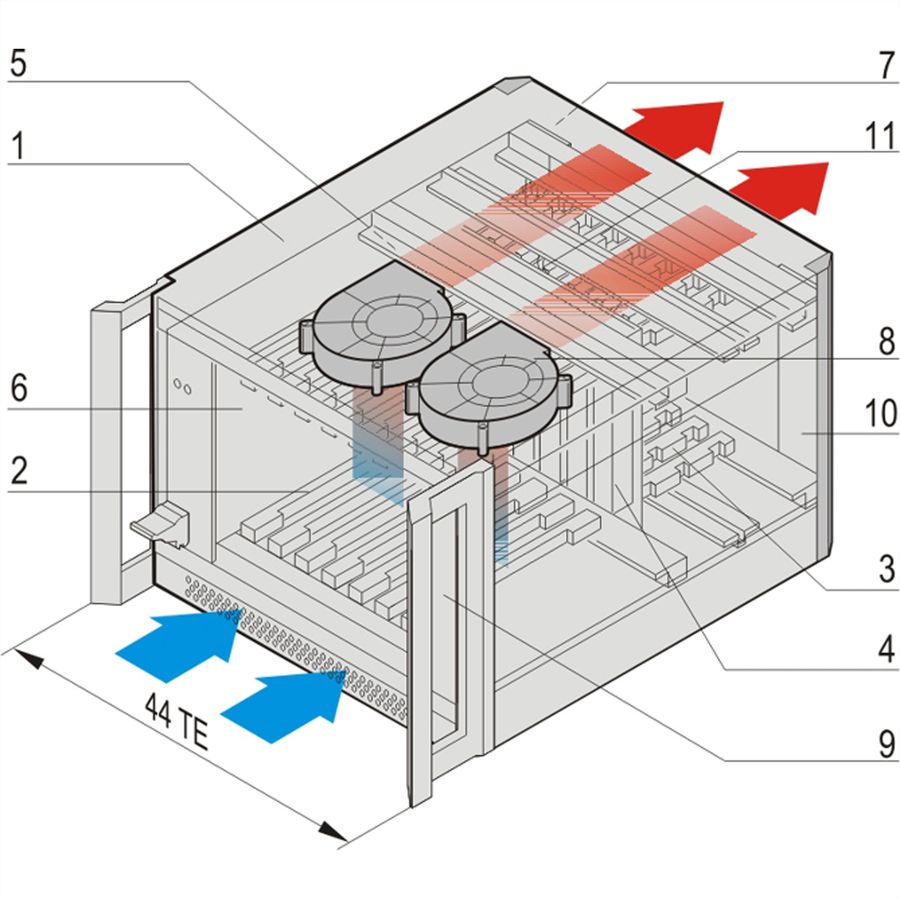

Lieferumfang (komplett montiert, verdrahtet und getestet):

Pos.1 (1x):	ratiopacPRO-air Gehäuse, RAL 9006, geschirmt, perforierte Luftein-/Auslassöffnungen vorne und hinten; Frontgriffe RAL 7016
Pos.2 (8x):	Steckplatz vorne; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips vorne unten montiert), für vertikalen Karteneinbau (3 HE, 160 mm tief)
Pos.3 (8x):	Steckplatz hinten; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips unten montiert), für vertikalen Karteneinbau von Rear-I/O-Karten (3 HE, 80 mm tief)
Pos.4 (1x):	Backplane für 3 HE-Karten; 8 Slot, 32 Bit (Bestell-Nr. 23006-818); Systemslot rechts, 4 TE (8 TE breite CPU einsetzbar
Pos.5 (1x):	Power Backplane, 3 HE, 8 TE mit 1 x P47-Steckverbinder
Pos.6 (1x):	19"-kompatibles Netzgerät 250 W (3 HE, 8 TE; Bestell-Nr. 13100-141)
Pos.7 (1x):	Netzeingangsmodul, 3 HE, 8 TE; Netzfilter, 110 ... 250 VAC, 50 ... 60 Hz, max. Strom 10 A
Pos.8 (2x):	Radialventilator, je 36 m3/h, freiblasend
Pos.9 (1x):	Frontplatte, vorne, 3 HE, 4 TE, abnehmbar zur Erweiterung des Systemslots auf 8 TE
Pos.10 (1x):	Frontplatte, hinten, 3 HE, 4 TE
Pos.11 (1x):	Kabelbaum zur Verbindung aller Systemkomponenten

Downloads

Hersteller-Datenblatt - Deutsch (819,2 KB)

Download

Hersteller-Datenblatt - English (818,5 KB)

Download

PDF-Datenblatt - Benutzeranleitung - Deutsch (430,6 KB)

Download
