Beschreibung

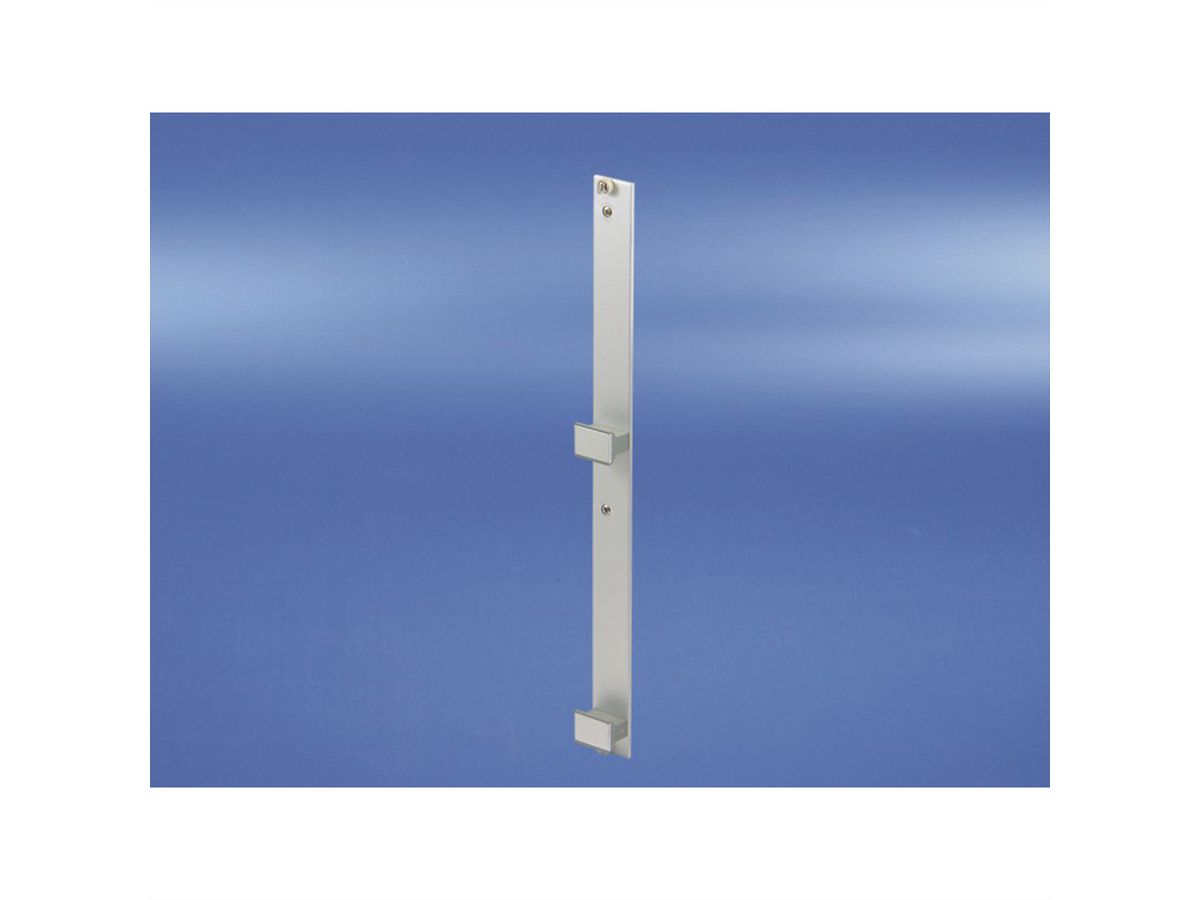

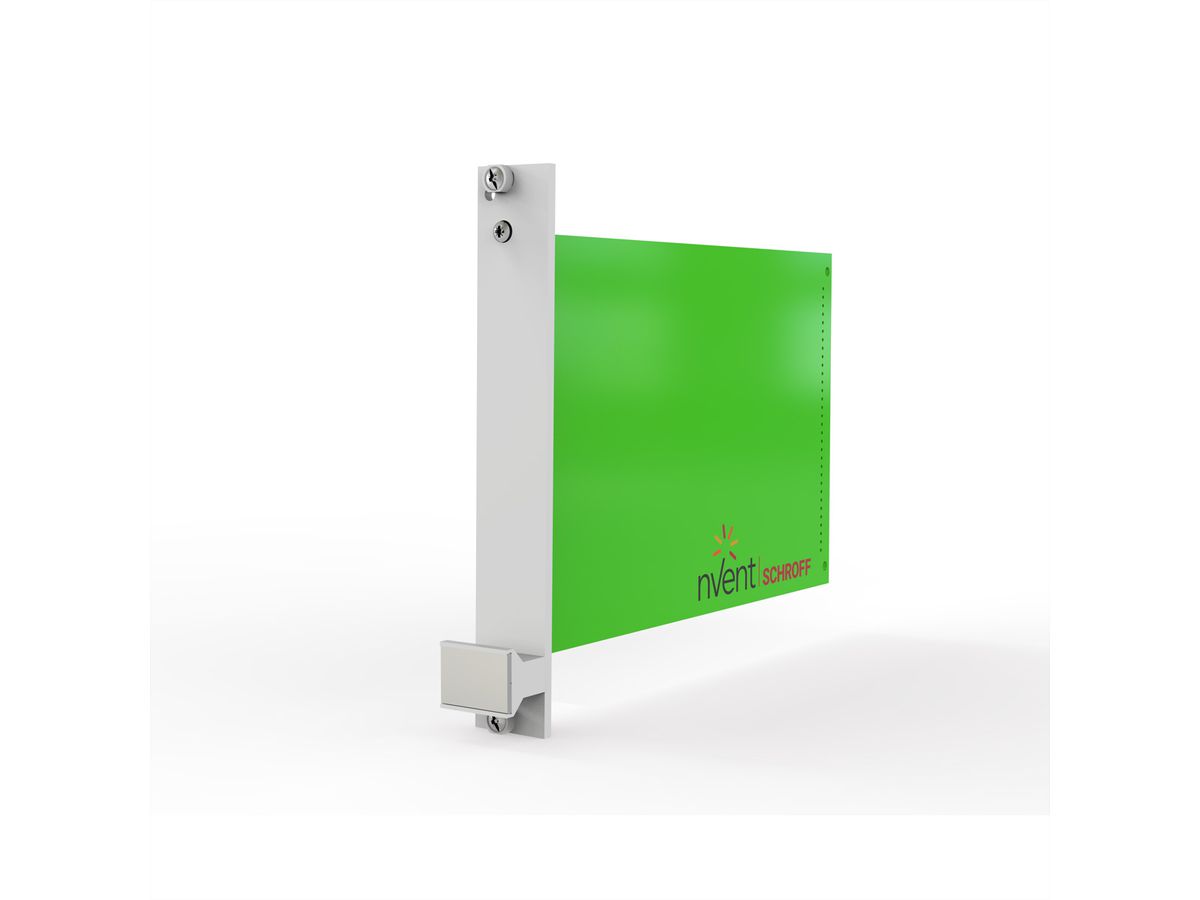

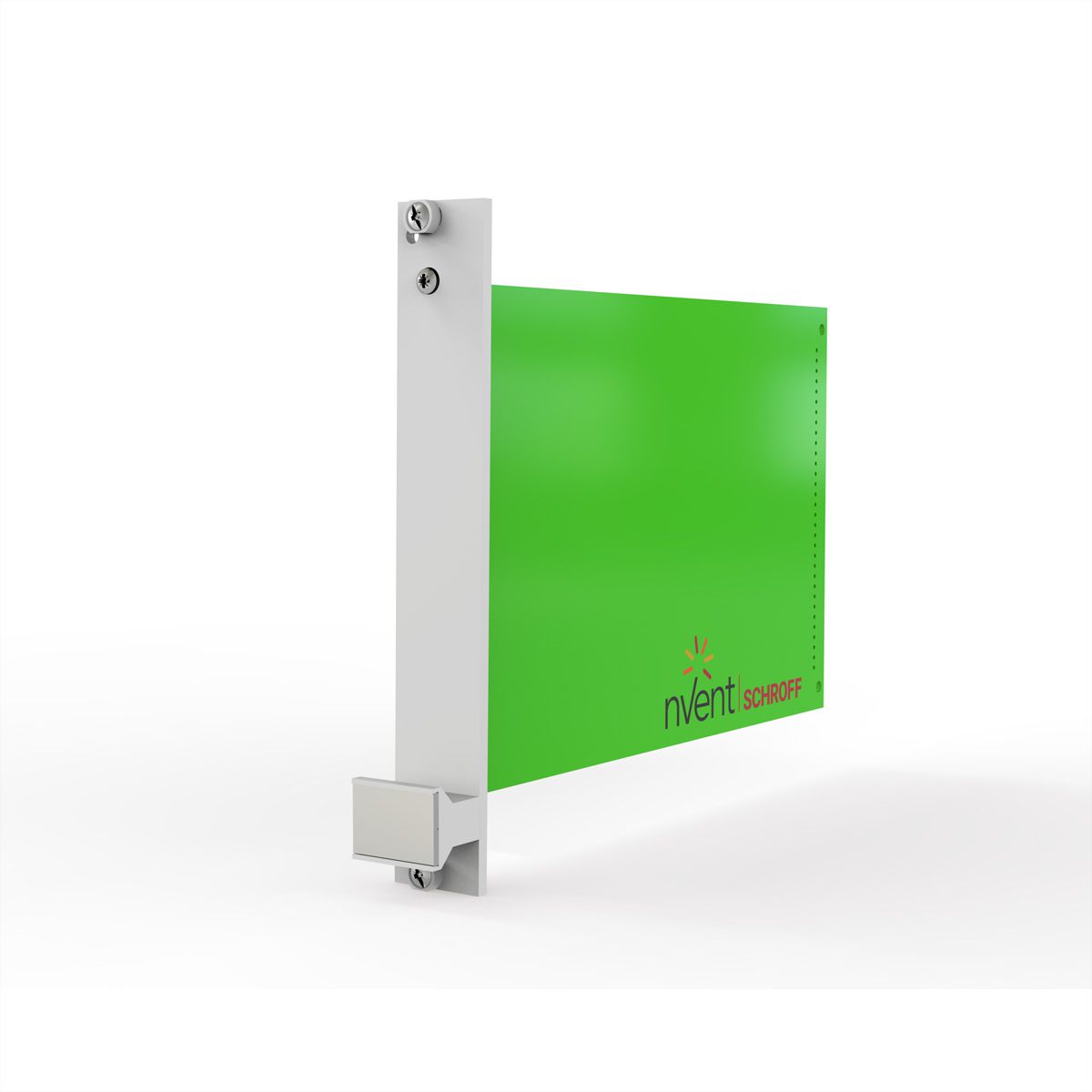

Steckbaugruppen-Bausatz mit Griff in Trapezform, ungeschirmt, grau, 6 HE, 10 TE

PIU2 6U 10HP DUAL FINNISH

Frontplatte ungeschirmt - Griff ohne Aushebefunktion

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Steckbaugruppen
Höheneinheiten	6 HE
Breiteneinheiten	10 TE
Höhe	261.8 mm
Verpackungshöhe	20 mm
Verpackungsbreite	90 mm
Verpackungstiefe	280 mm
Paketgewicht	0.129 kg

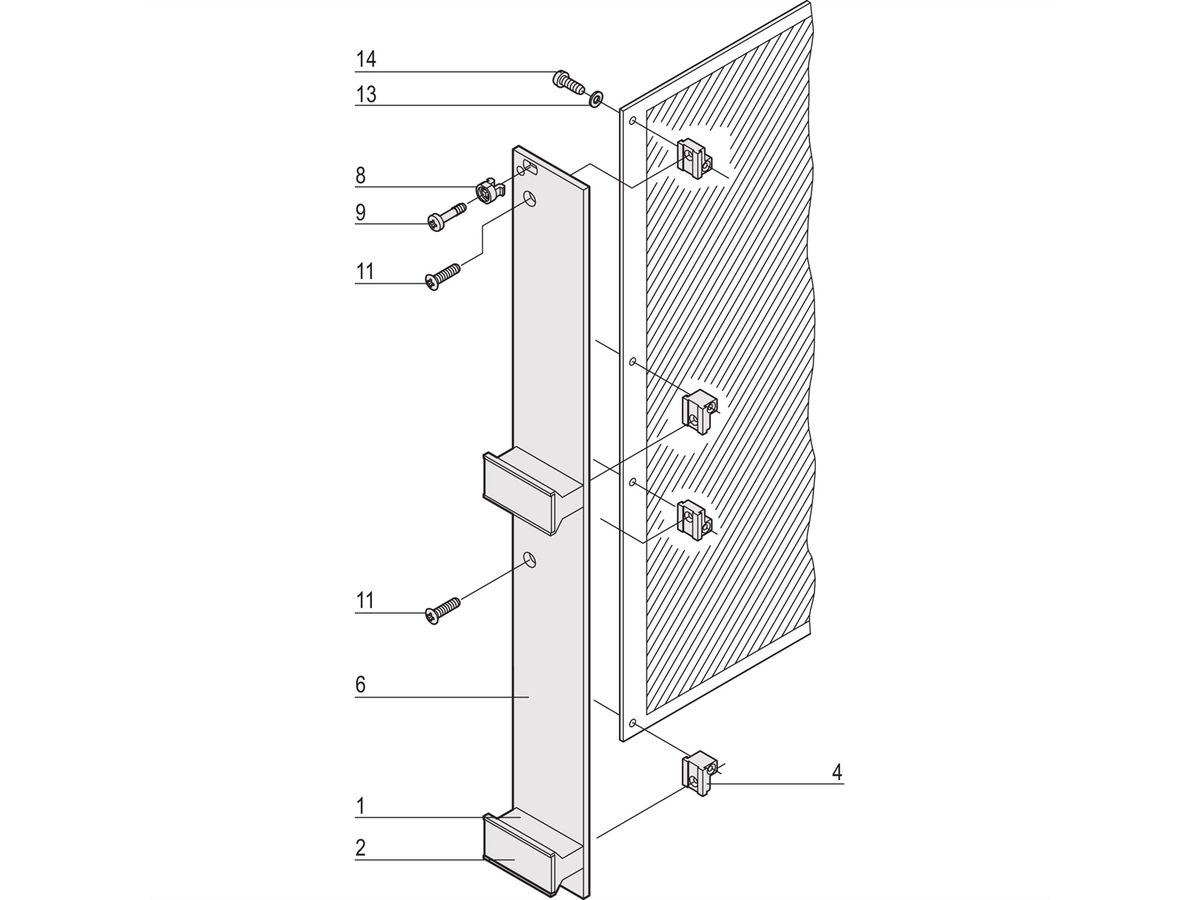

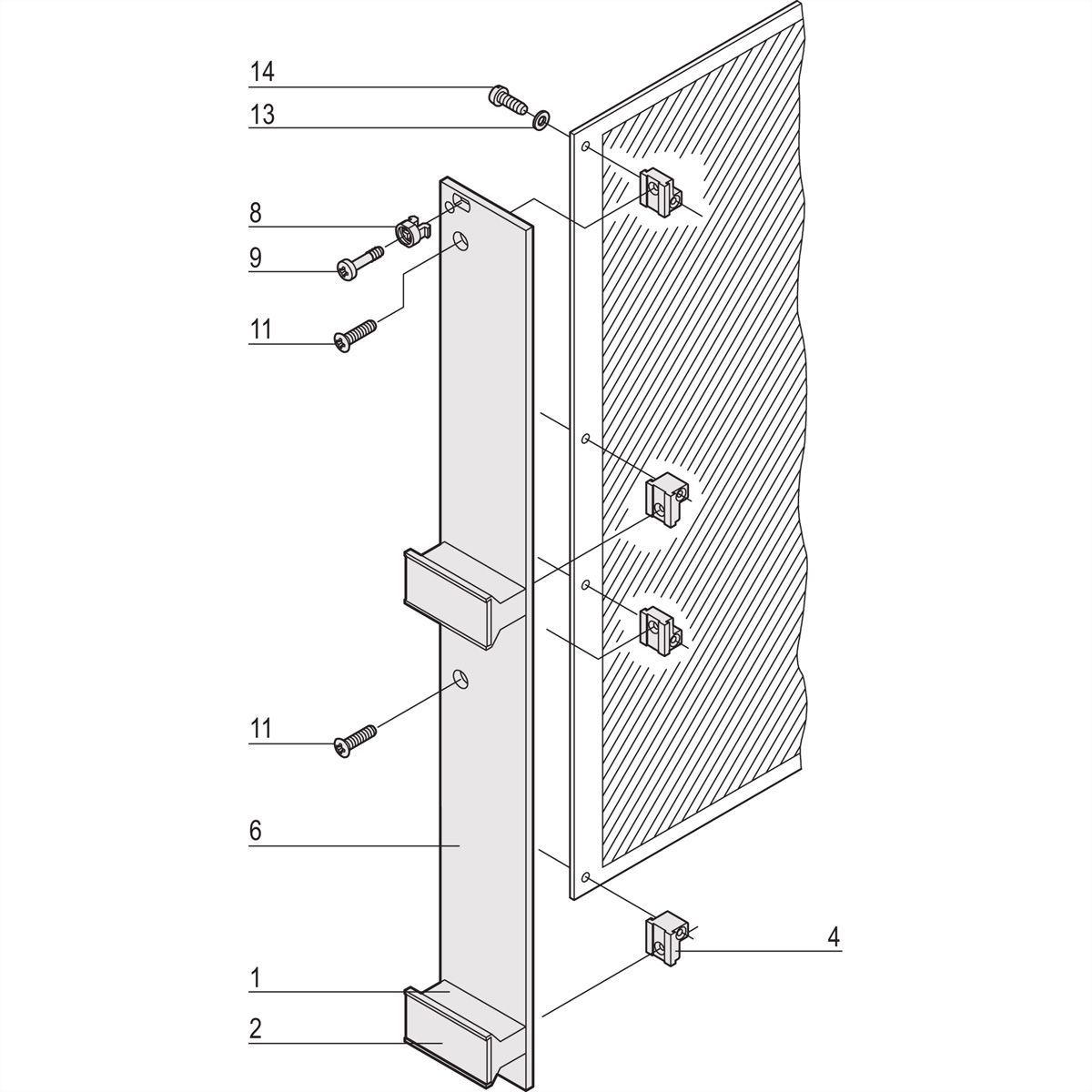

Lieferumfang (Bausatz):

Pos.1 (2x):	Kunststoffgriff, Trapez form, PPE, grau
Pos.2 (2x):	Beschriftungsplatte, Al 1,5 mm, eloxiert, Schnittkanten blank
Pos.4 (4x):	Leiterplattenhalter, Zn-Druck guss
Pos.6 (1x):	Frontplatte für Griff in Trapezform, Front seite eloxiert, Rück seite farbpassiviert
Pos.8 (2x):	Nippel, PA, grau, bis 7 TE Front plattenbreite
Pos.8 (4x):	Nippel, PA, grau, ab 8 TE Front plattenbreite
Pos.9 (2x):	Halskopfschraube, Kreuzschlitz/Schlitz, St, vernickelt, M2,5 x 11 und 12,3, bis 7 TE Front platten breite
Pos.9 (4x):	Halskopfschraube, Kreuzschlitz/Schlitz, St vernickelt, M2,5 x 11 und 12,3, ab 8 TE Front platten breite
Pos.11 (2x):	Linsensenkkopfschraube, St, vernickelt, M2,5 x 8
Pos.13 (4x):	Unterlegscheibe, A2,7 DIN 125
Pos.14 (4x):	Flachkopfschraube, St, vernickelt, M2,5 x 10
Pos.15 (2x):	Sechskantmutter, St, vernickelt, M2,5
Pos.16 (2x):	Flachkopfschraube, St, vernickelt, M2,5 x 12
Pos.17 (2x):	Flachkopfschraube, St, vernickelt, M2,5 x 16
