SCHROFF Steckbaugruppe mit starrem Griff in Trapezform - STECKBAUGR.HF TR-GR 3HE 3TE

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Verfügbar - innerhalb von 24 Std. lieferbar

Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet

Art.-Nr.	26152487
Marke / Hersteller	SCHROFF
Herst.-Art.-Nr.	20848663
EAN	4036088060045
Paketgewicht	0,304 kg

Beschreibung

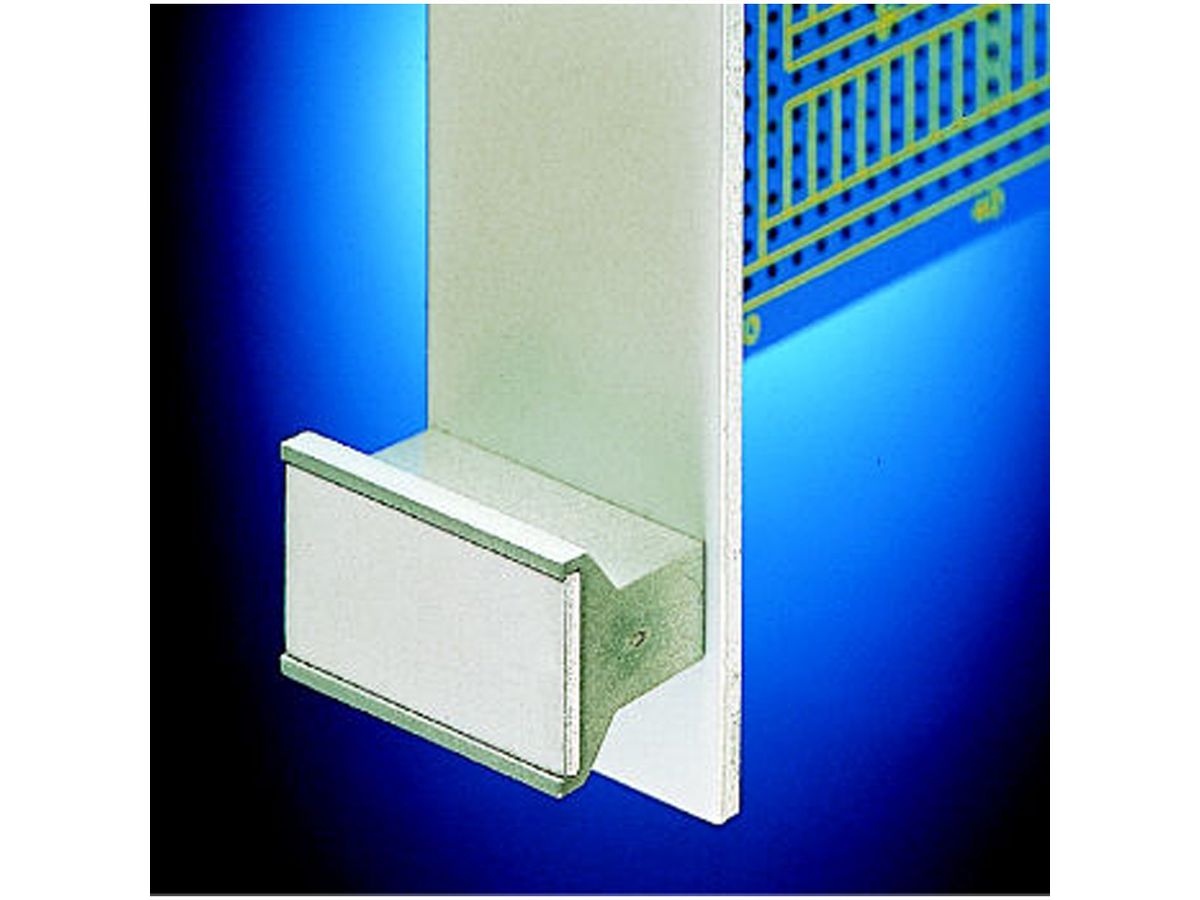

Steckbaugruppen-Bausatz mit Griff in Trapezform, geschirmt, grau, 3 HE, 3 TE

PIU2 EMC CAR-HDL 3U 3HP

Griff ohne Aushebefunktion - Frontplatte geschirmt

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Steckbaugruppen
Höheneinheiten	3 HE
Breiteneinheiten	3 TE
Höhe	128.4 mm
Verpackungshöhe	140 mm
Verpackungsbreite	160 mm
Verpackungstiefe	260 mm
Paketgewicht	0.304 kg

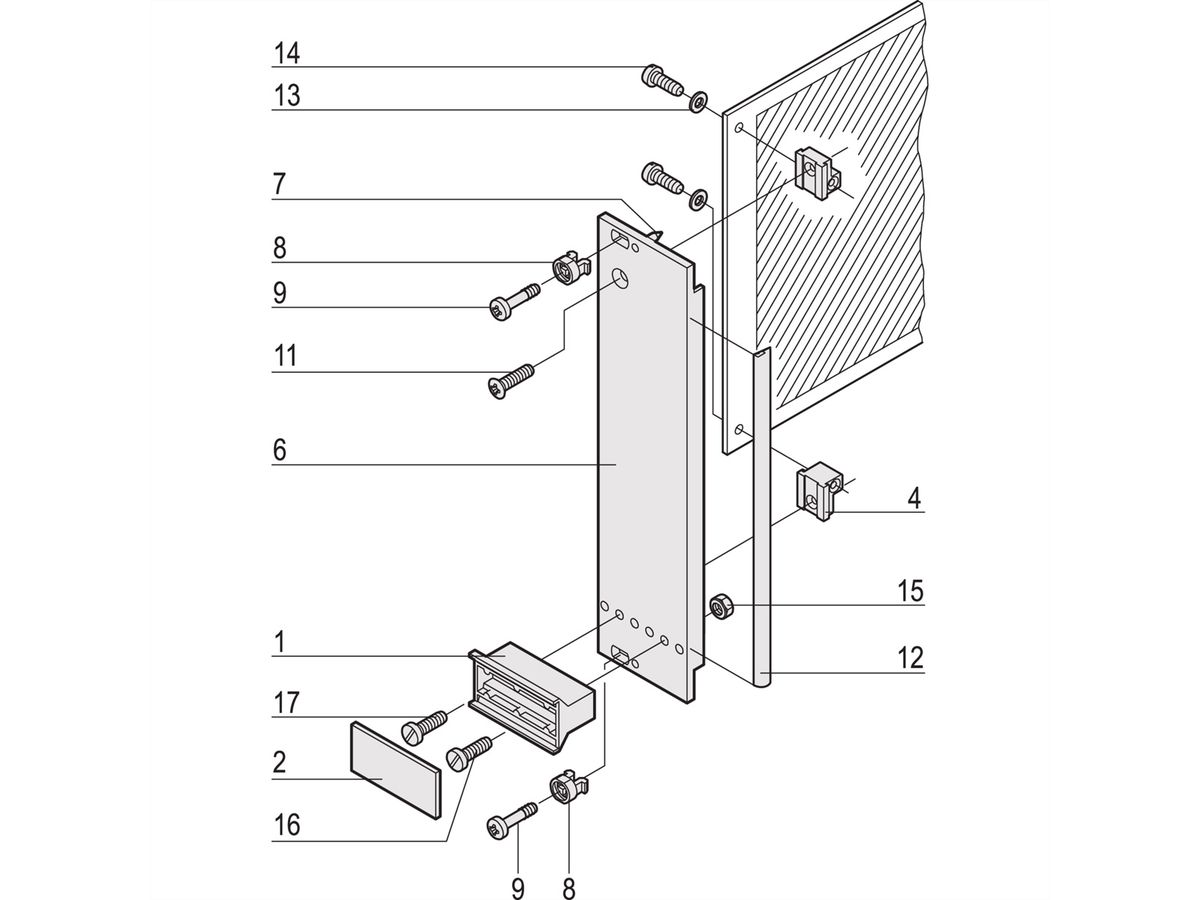

Lieferumfang (Bausatz):

Pos.1 (1x):	Kunststoffgriff, Trapez form, PPE, grau
Pos.2 (1x):	Beschriftungsplatte, Al, 1,5 mm, eloxiert, Schnittkanten blank
Pos.4 (2x):	Leiterplattenhalter, Zn-Druck guss
Pos.6 (1x):	U-Frontprofil für Griff in Trapezform, Front seite eloxiert, Rück seite leitfähig
Pos.7 (2x):	Zentrierpin, eingepresst, St, rostfrei,
Pos.8 (2x):	Nippel, PA, grau, bis 7 TE Front plattenbreite
Pos.8 (4x):	Nippel, PA, grau, ab 8 TE Front plattenbreite
Pos.9 (2x):	Halsschraube, Kreuzschlitz/Schlitz, St, vernickelt, M2,5 x 11 und 12,3, bis 7 TE Front platten breite
Pos.9 (4x):	Halsschraube, Kreuzschlitz/Schlitz, St, vernickelt, M2,5 x 11 und 12,3, ab 8 TE Front platten breite
Pos.11 (1x):	Linsen senk schraube, St, vernickelt, M2,5 x 8
Pos.12 (1x):	EMV-Textil dichtung
Pos.13 (2x):	Unterlegscheibe, A2,7 DIN 125
Pos.14 (2x):	Flachkopfschraube, St, vernickelt, M2,5 x 10
Pos.15 (1x):	Sechskantmutter, St, vernickelt, M2,5
Pos.16 (1x):	Flachkopfschraube, St, vernickelt, M2,5 x 12
Pos.17 (1x):	Flachkopfschraube, St, vernickelt, M2,5 x 16

Downloads

Hersteller-Datenblatt - Deutsch (526,7 KB)

Download

Hersteller-Datenblatt - English (525,9 KB)

Download

PDF-Datenblatt - Benutzeranleitung - Deutsch (65,9 KB)

Download

Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
