SCHROFF ratiopacPRO Komplettgehäuse - RATIOPAC PRO 3HE 42TE 255T

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Verfügbar - innerhalb von 24 Std. lieferbar

Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet

Art.-Nr.	26155701
Marke / Hersteller	SCHROFF
Herst.-Art.-Nr.	24572002
EAN	4036088033612
Paketgewicht	2,056 kg

Beschreibung

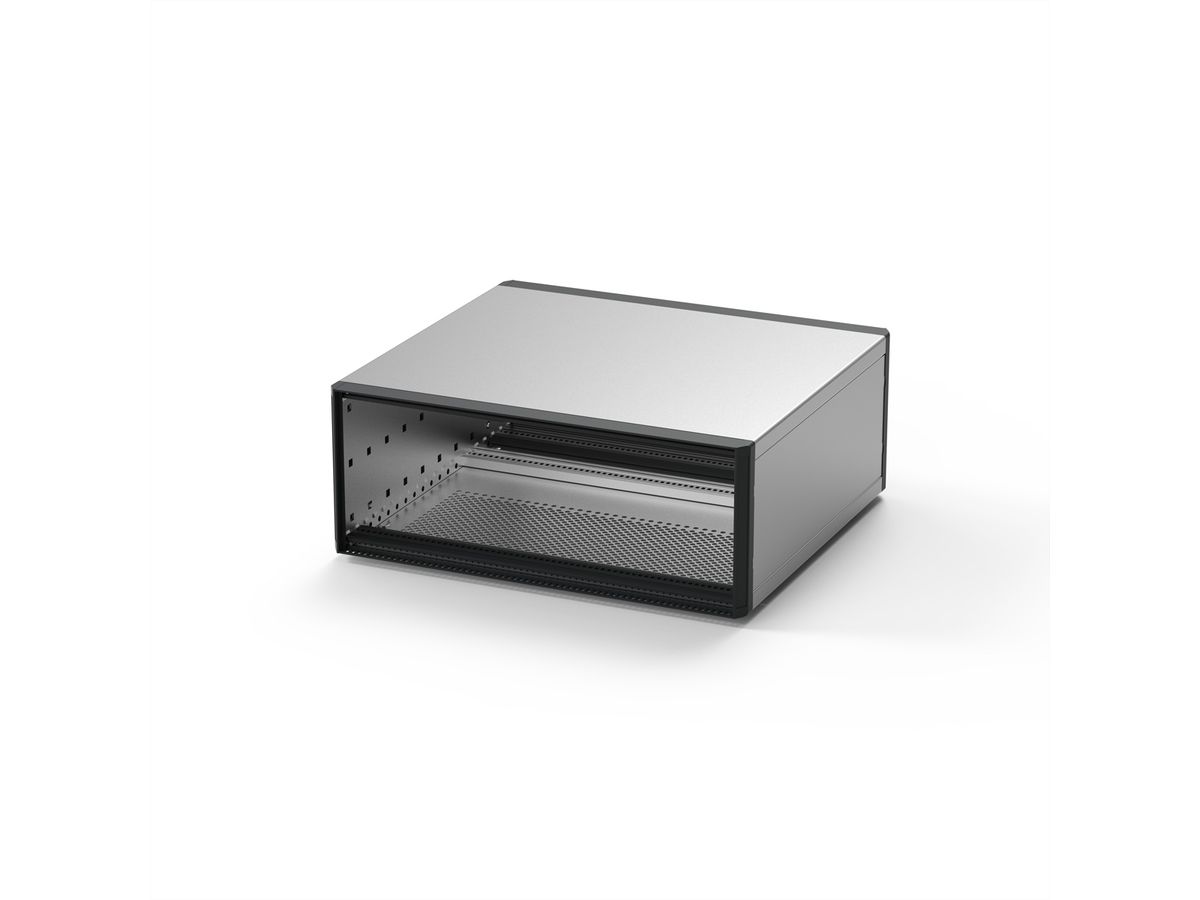

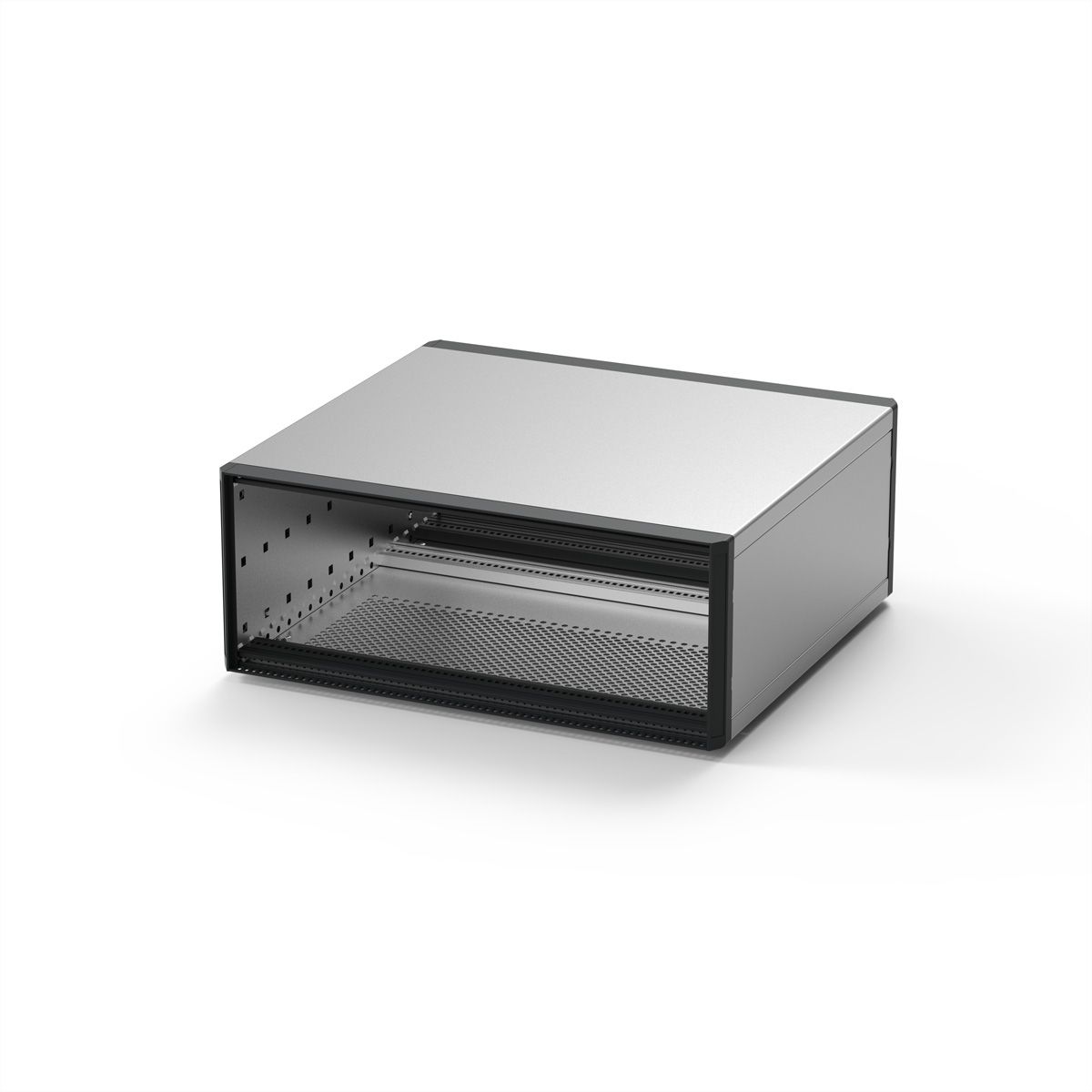

RatiopacPRO, komplettes Gehäuse, ungeschirmt, mit Frontblenden, Desktop-Ausführung, 3 HE, 42 TE, 255 mm

RATIOPAC PRO 3U 42HP 255D

Tischgehäuse mit Blenden, Deckbleche einfach abnehmbar - Ungeschirmt - Gewindestreifen, Lochstreifen und Schirmungskomponenten vormontiert, für Backplanemontage mit Isolierstreifen - Symmetrischer Aufbau, identische Front- und Rückseite

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Ratiopac PRO
Höheneinheiten	3 HE
Breiteneinheiten	42 TE
Höhe	132.6 mm
Tiefe	255.5 mm
Verpackungshöhe	110 mm
Verpackungsbreite	260 mm
Verpackungstiefe	380 mm
Paketgewicht	2.056 kg

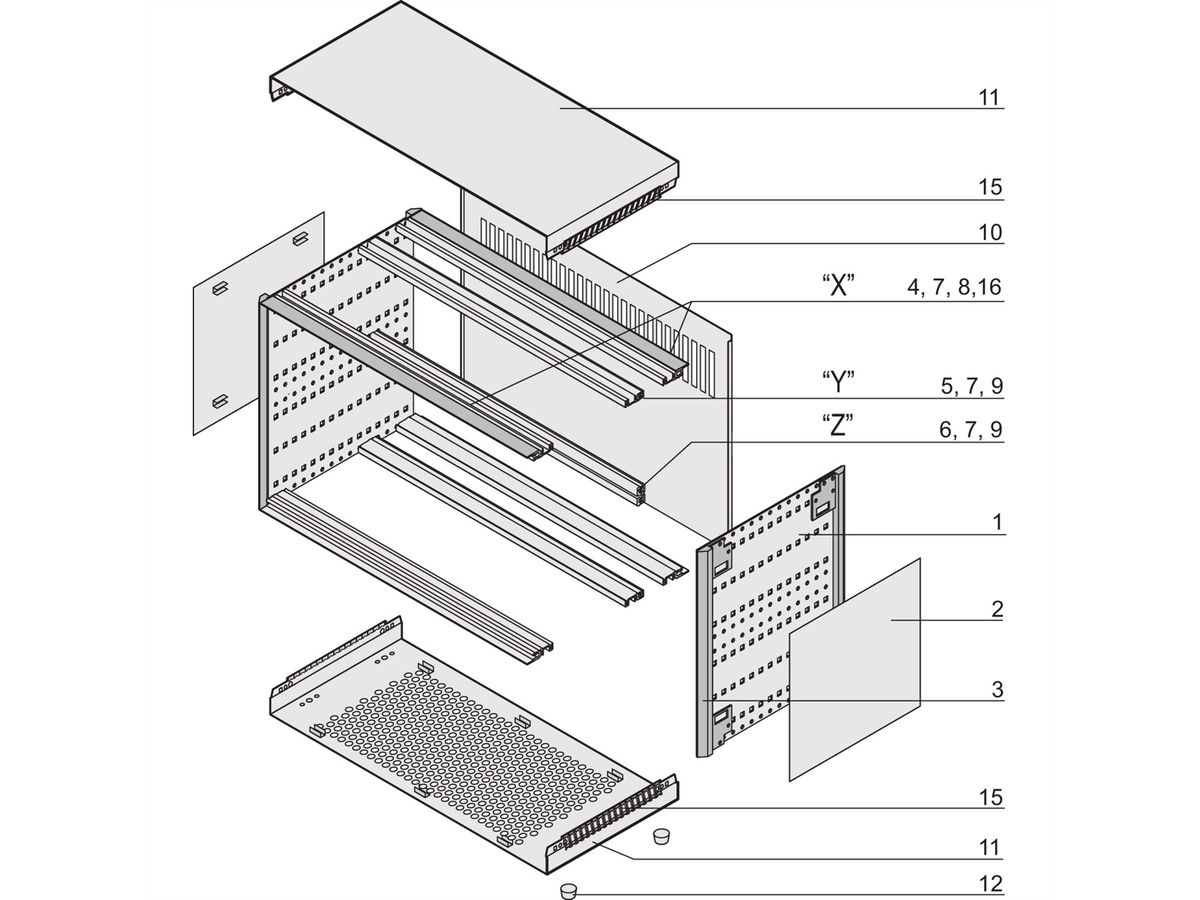

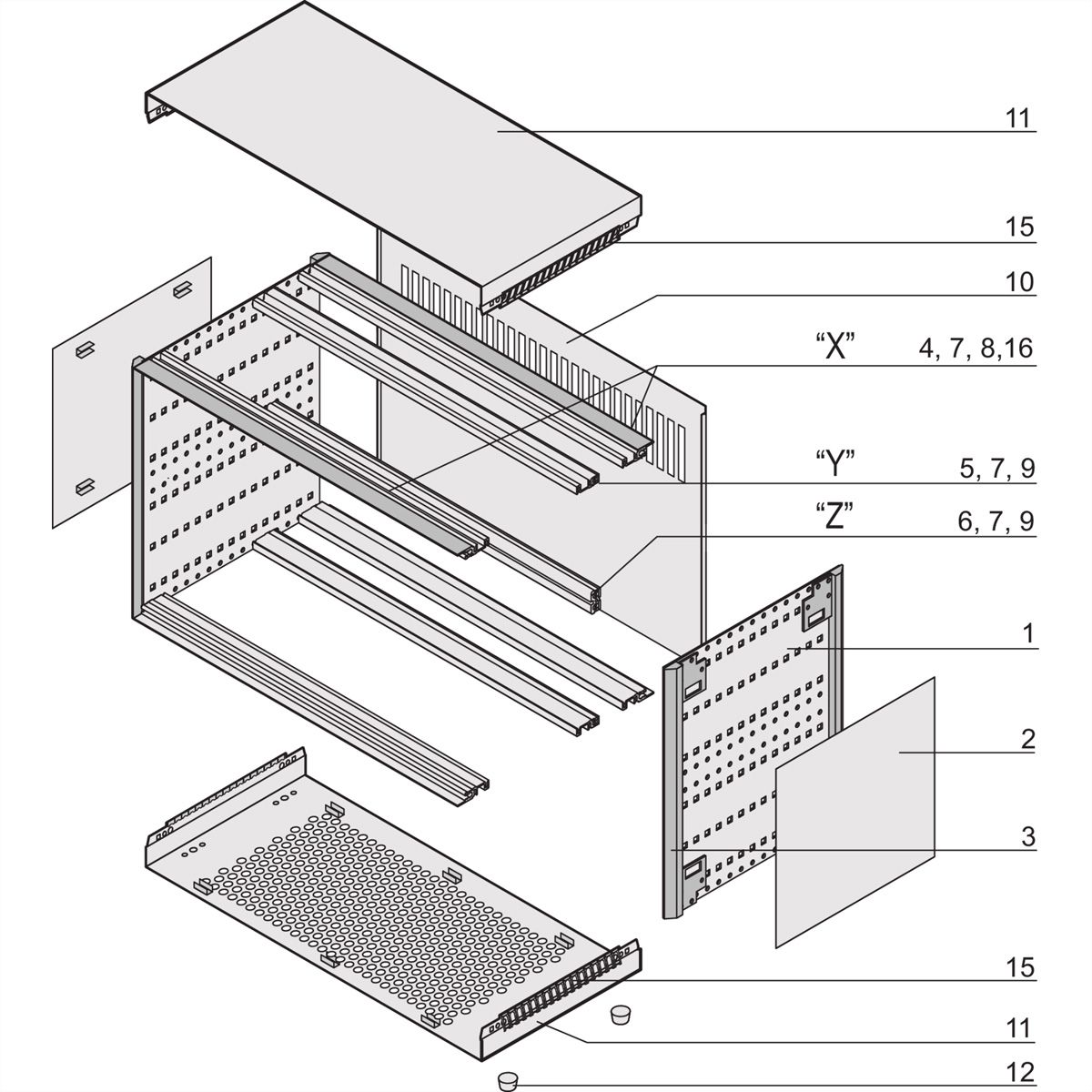

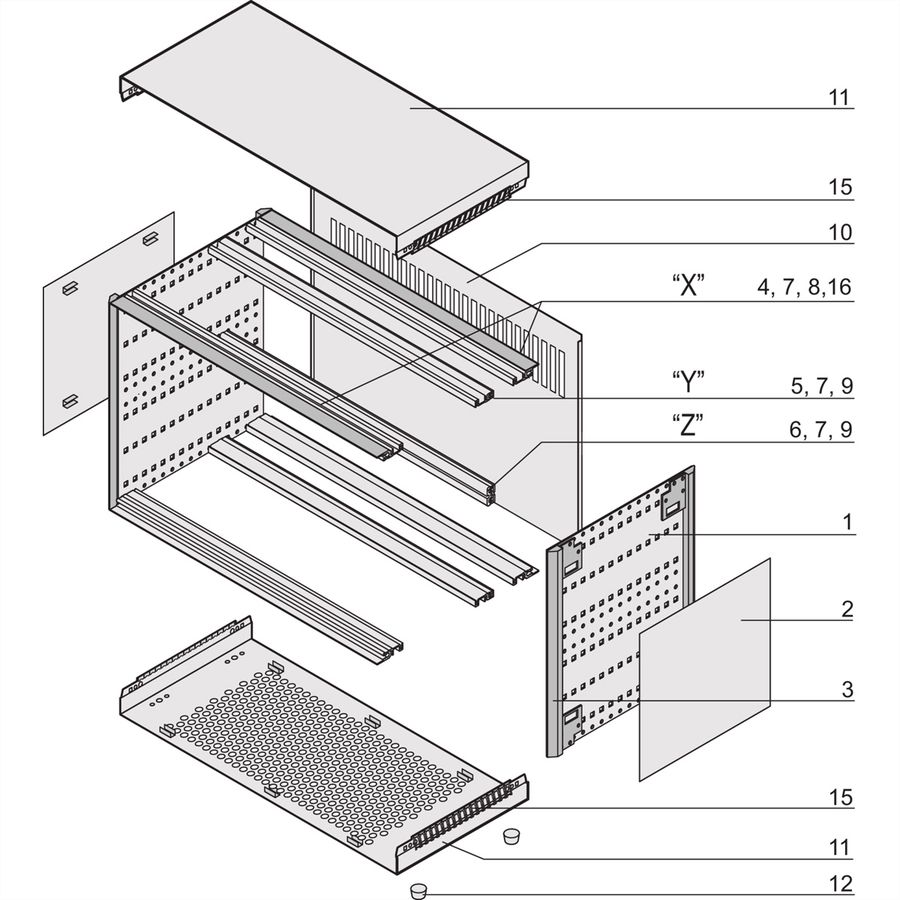

Lieferumfang (Bausatz):

Pos.1 (2x):	Seitenwand, Al, 2 mm, passiviert
Pos.2 (2x):	Seitenblech, Al, 1 mm, Sichtfläche RAL 9006
Pos.3 (4x):	Blende, Zn-Druckguss, RAL 7016, vormontiert nur bei EMV-Version
Pos.4 (4x):	Modulschiene, Typ H-LD, Al, Sichtflächen, RAL 7016
Pos.5 (2x):	Modulschiene mitte (oben / unten), Typ H-ST, Al
Pos.7 (6x):	Gewindestreifen, St, vormontiert, für indirekte Backplanemontage mit Isolierstreifen
Pos.9 (4x):	Isolierstreifen, PBT UL-94 V-0
Pos.10 (1x):	Rückwand mit Perforation, Al, 2,5 mm
Pos.11 (2x):	Deck- und Bodenblech, Al, 1 mm, Innenseiten leitfähig, Sichtflächen, RAL 9006, mit Erdungsfahne, Bodenblech mit Lüftungswaben
Pos.12 (4x):	Gehäusefuss mit Rutschsicherung, UL 94 V-0, PC schwarz
Pos.17 (1x):	Erdungssatz, Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (1,3 MB)

Download

Hersteller-Datenblatt - English (1,3 MB)

Download

Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
