Beschreibung

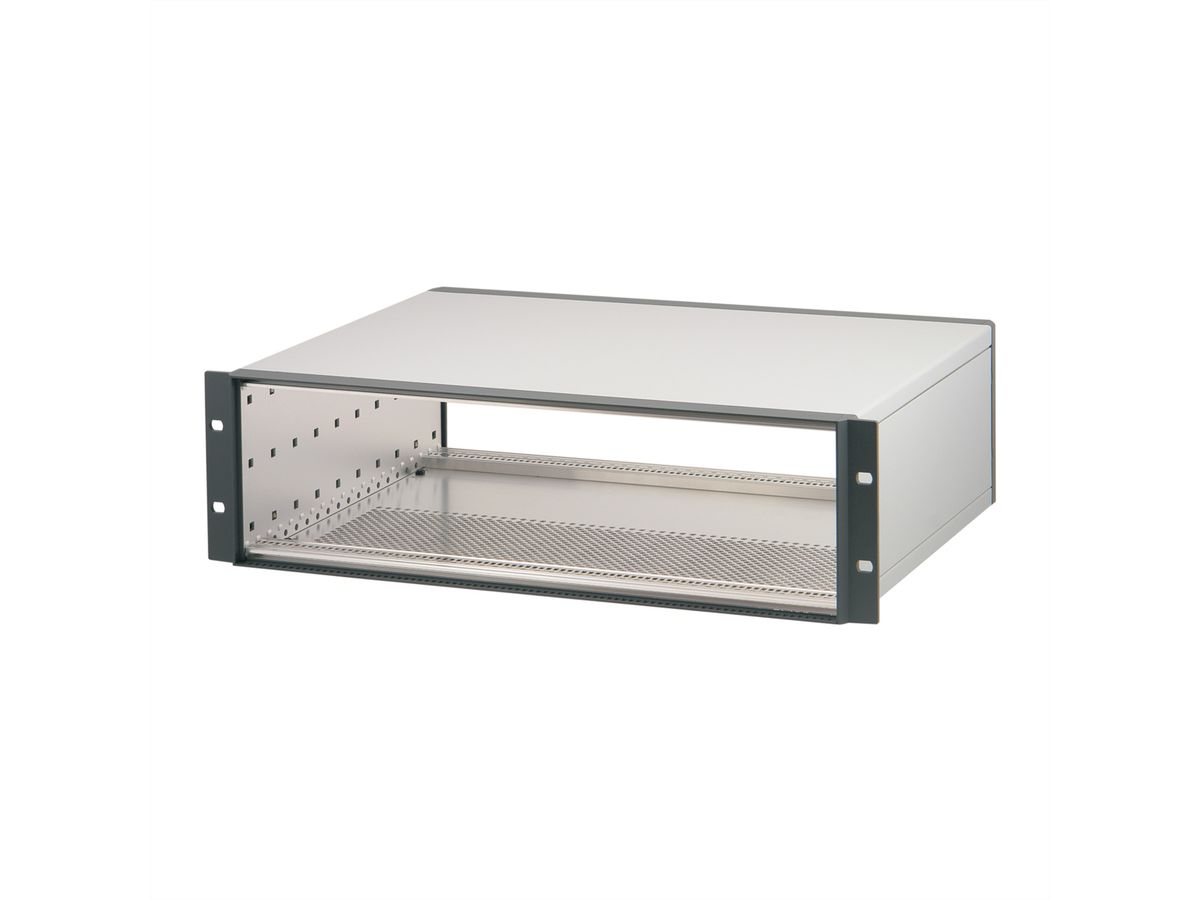

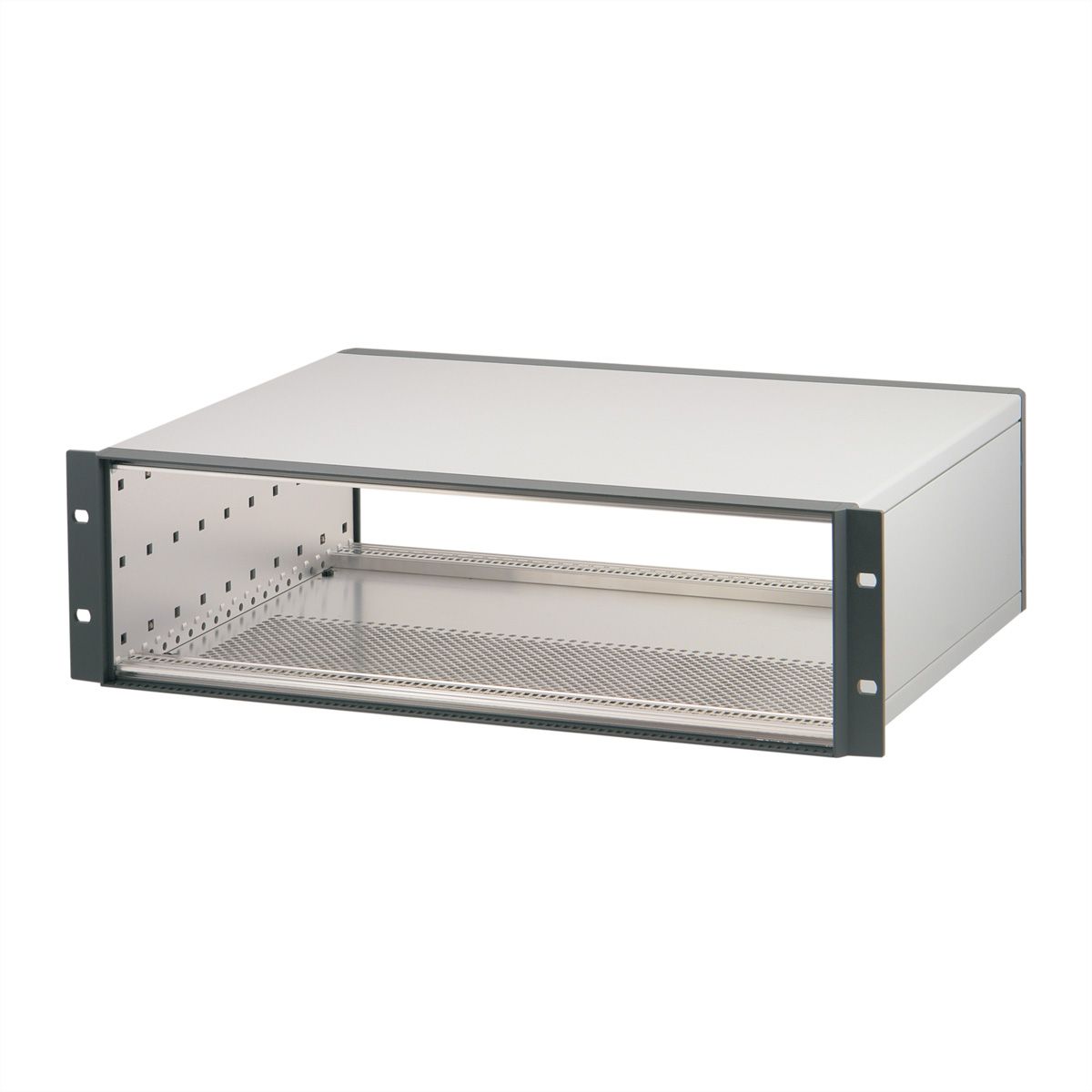

RatiopacPRO 19" Gehäuse zur Schrankmontage, nachrüstbare Abschirmung, 4 HE, 84 TE, 435 mm

RATIOPAC PRO 19"4U 84HP 435D

Die platzoptimierte Version, Innen- und Aussenmasse entsprechen einem 19"-Baugruppenträger - mit 19"-Winkeln

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Ratiopac PRO
Höheneinheiten	4 HE
Breiteneinheiten	84 TE
Höhe	177 mm
Tiefe	435.5 mm
Verpackungshöhe	100 mm
Verpackungsbreite	440 mm
Verpackungstiefe	480 mm
Paketgewicht	3.072 kg

Lieferumfang (Bausatz):

Pos.1 (2x):	Seitenwand, Al, farblos chromatiert
Pos.2 (2x):	Seitenblech, Al, Sichtflächen gepulvert, RAL 9006
Pos.3 (2x):	Rückblende, Zn-Druckguss, gepulvert, RAL 7016

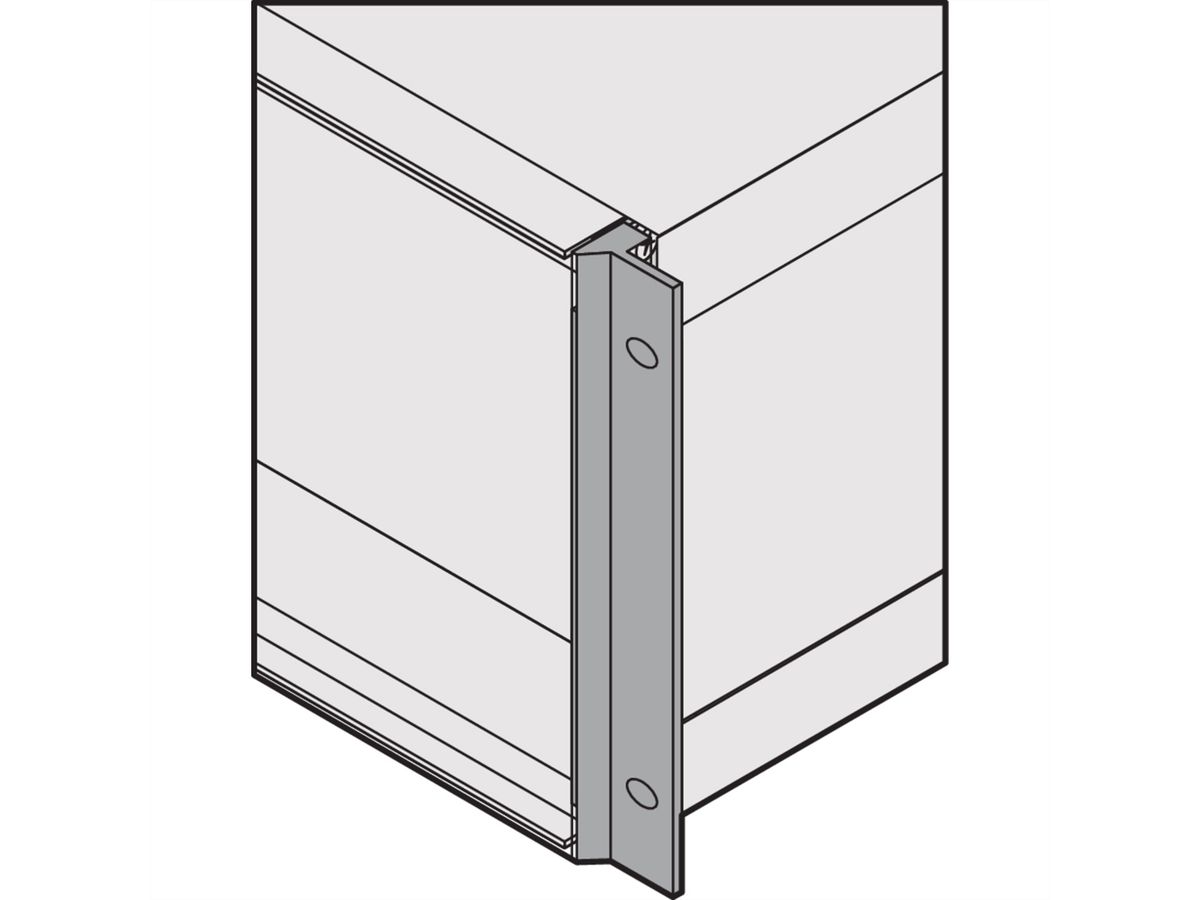

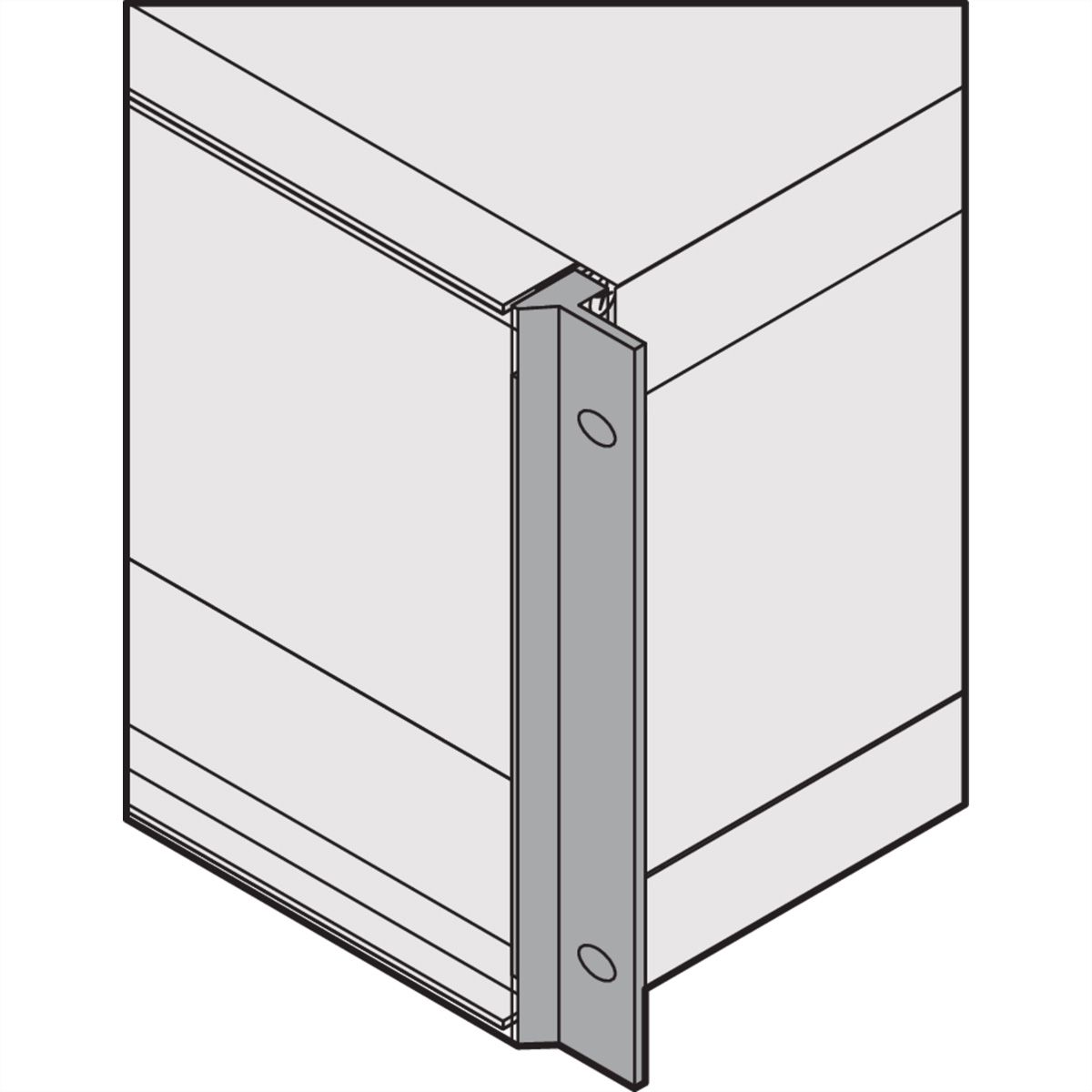

Pos.3a (2x):	19"-Befestigungswinkel, Al-Druckguss, gepulvert, RAL 7016
Pos.4 (4x):	Modulschiene, Al, Sichtflächen gepulvert, RAL 7016
Pos.11 (2x):	Deck- und Bodenblech, Al, Innenseiten leitfähig, Sichtflächen gepulvert, RAL 9006, mit Erdungsfahnen, Bodenblech mit Lüftungswaben
Pos.12 (4x):	Gehäusefuss, PC, schwarz, mit Rutschsicherung
Pos.13 (1x):	Satz Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (952,5 KB)

Download

Hersteller-Datenblatt - English (951,4 KB)

Download
