Beschreibung

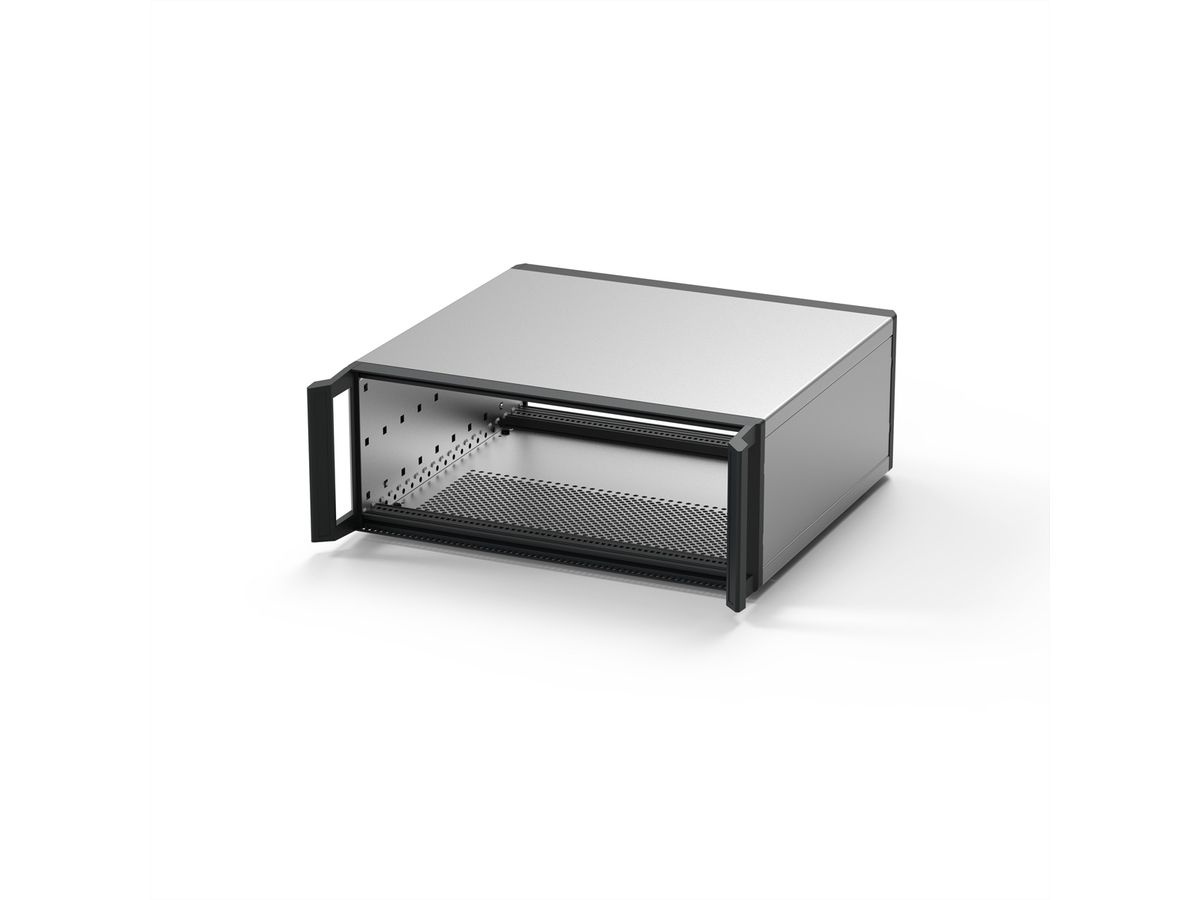

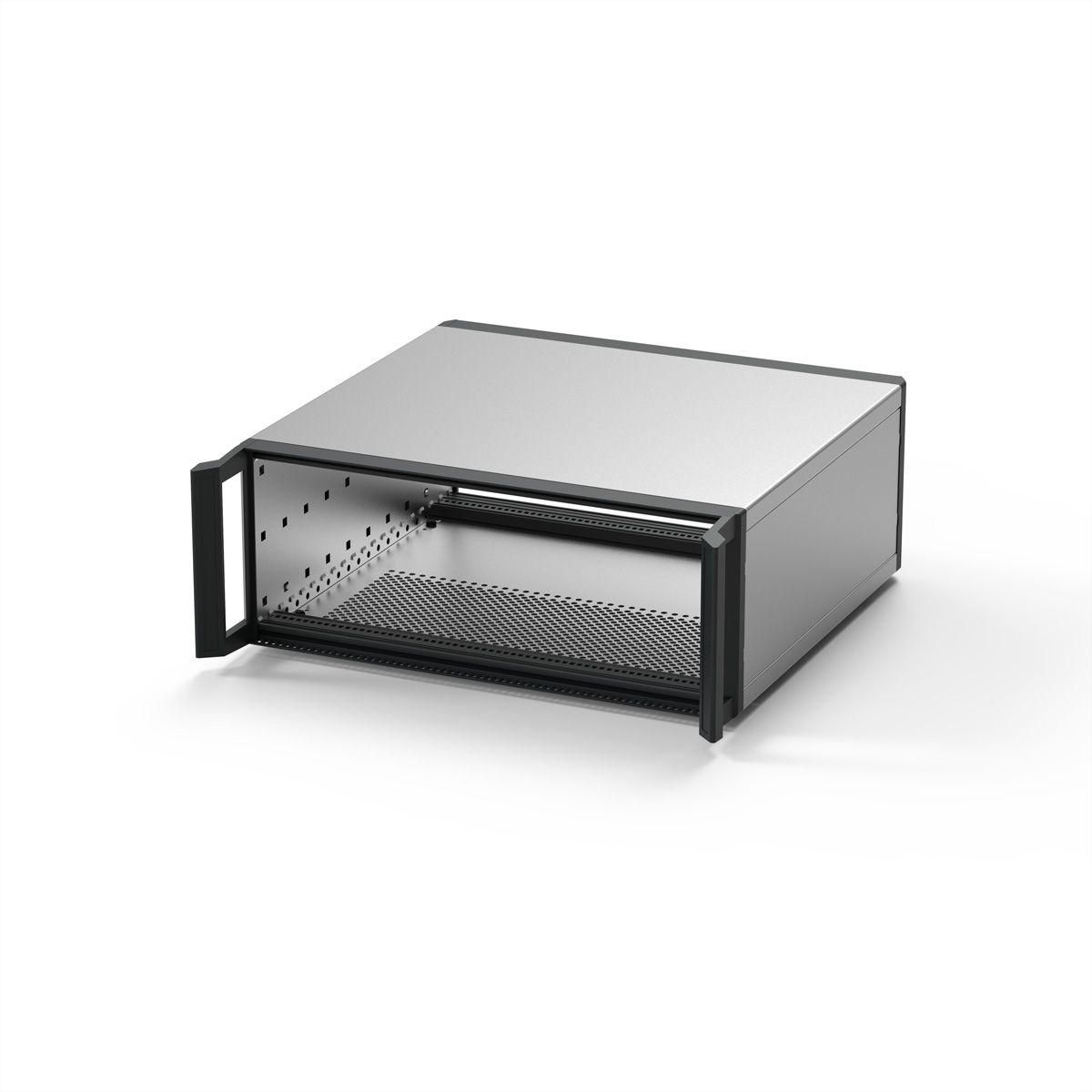

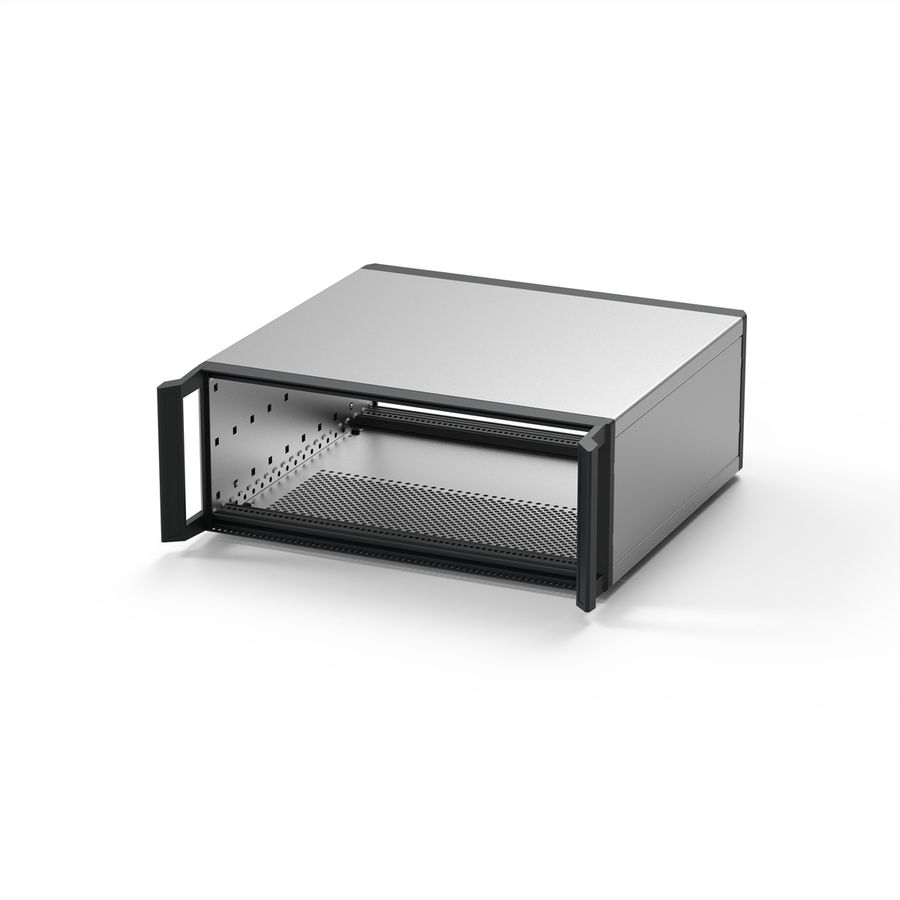

RatiopacPRO 19 Zoll Gehäuse mit Frontgriffen 3HE, 63 TE, 255mm

RATIOPAC PRO HL 3U 63HP 255D

Die platzoptimierte Version, Innen- und Aussenmasse entsprechen einem 19"-Baugruppenträger - mit Frontgriffen

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Ratiopac PRO
Höheneinheiten	3 HE
Breiteneinheiten	63 TE
Höhe	132.6 mm
Tiefe	255.5 mm
Verpackungshöhe	100 mm
Verpackungsbreite	260 mm
Verpackungstiefe	380 mm
Paketgewicht	2.052 kg

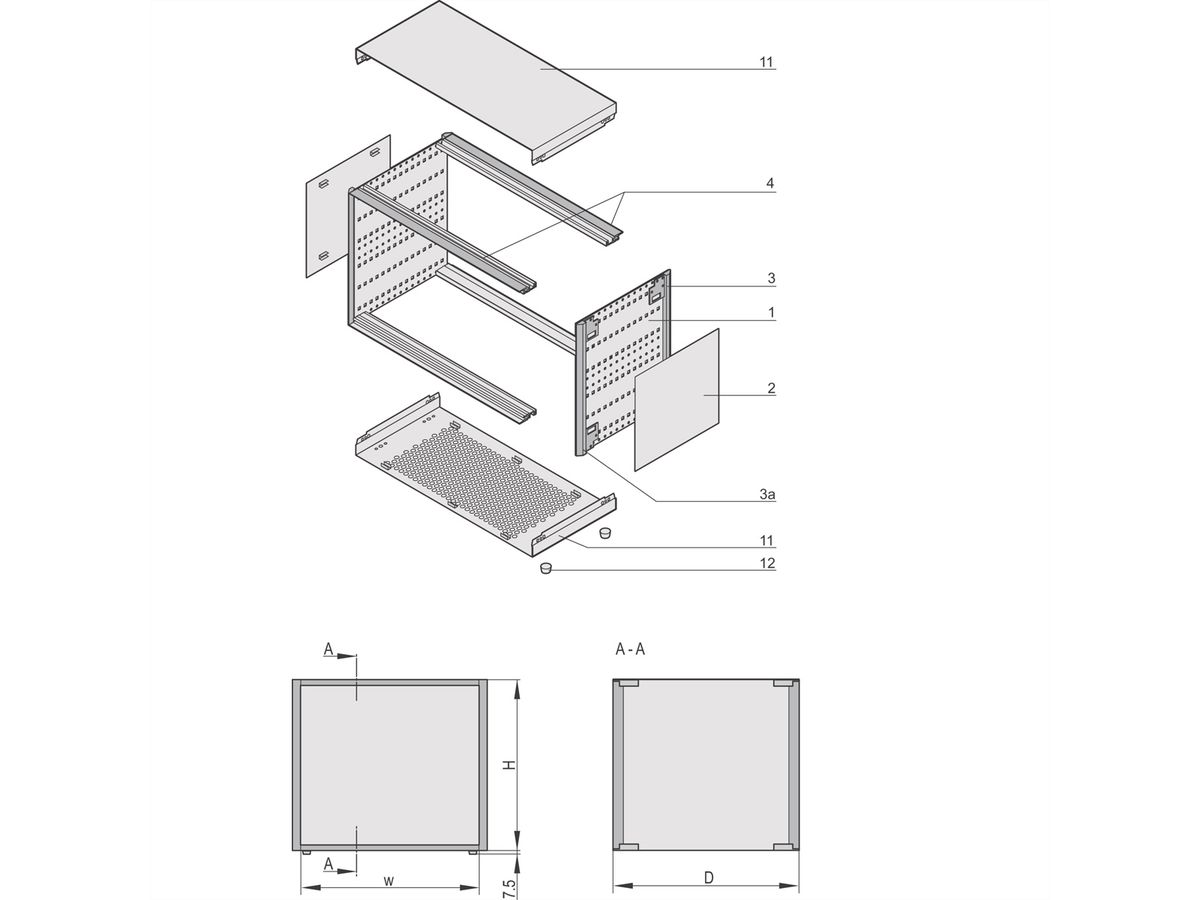

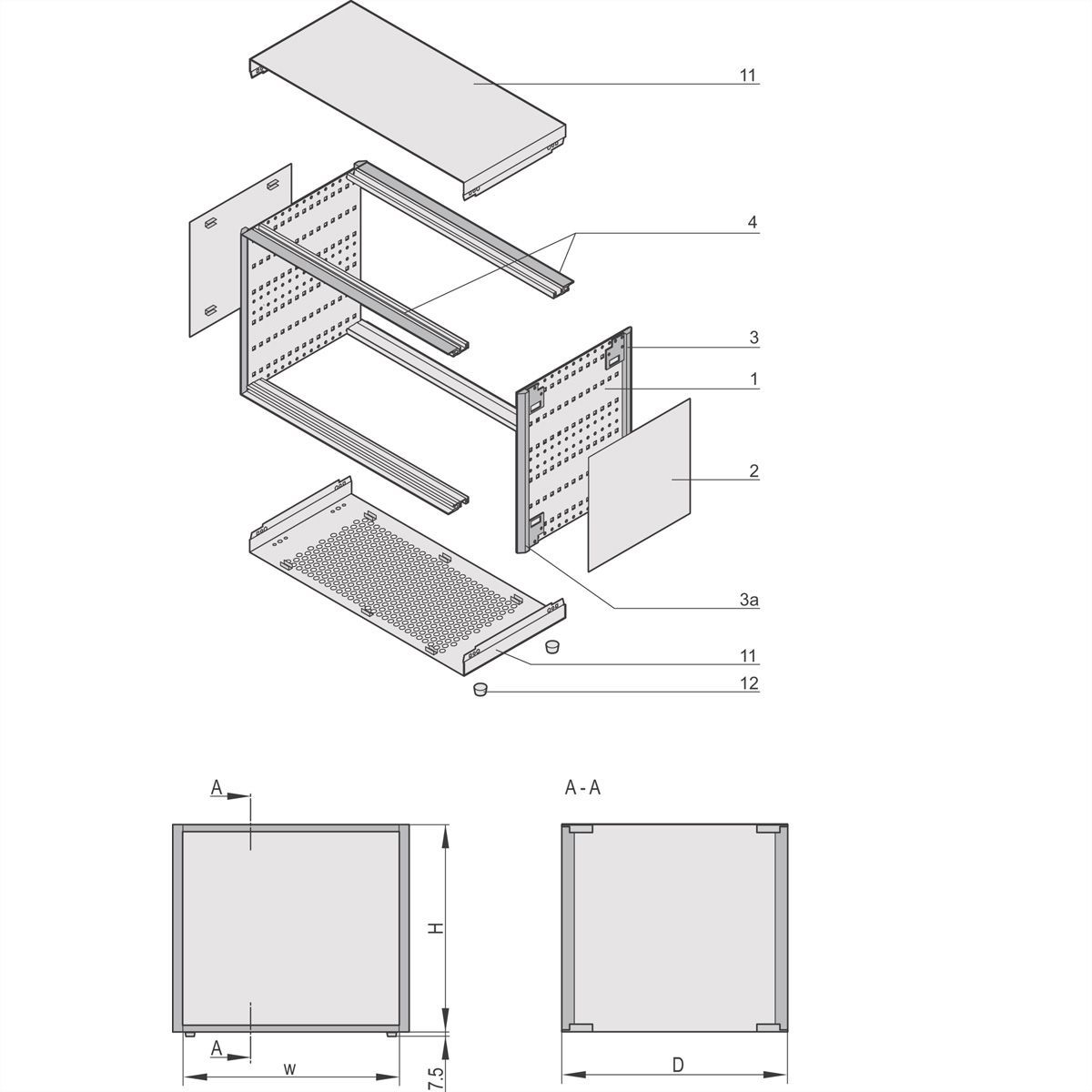

Lieferumfang (Bausatz):

Pos.1 (2x):	Seitenwand, Al, farblos chromatiert
Pos.2 (2x):	Seitenblech, Al, Sichtflächen gepulvert, RAL 9006
Pos.3 (2x):	Rückblende, Zn-Druckguss, gepulvert, RAL 7016
Pos.3a (2x):	Frontgriff, Al-Druckguss, gepulvert, RAL 7016
Pos.4 (4x):	Modulschiene, Al, Sichtflächen gepulvert, RAL 7016
Pos.11 (2x):	Deck- und Bodenblech, Al, Innenseiten leitfähig, Sichtflächen gepulvert, RAL 9006, mit Erdungsfahnen, Bodenblech mit Lüftungswaben
Pos.12 (4x):	Gehäusefuss, PC, schwarz, mit Rutschsicherung
Pos.13 (1x):	Satz Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (827,7 KB)

Download

Hersteller-Datenblatt - English (826,5 KB)

Download



Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
