Beschreibung

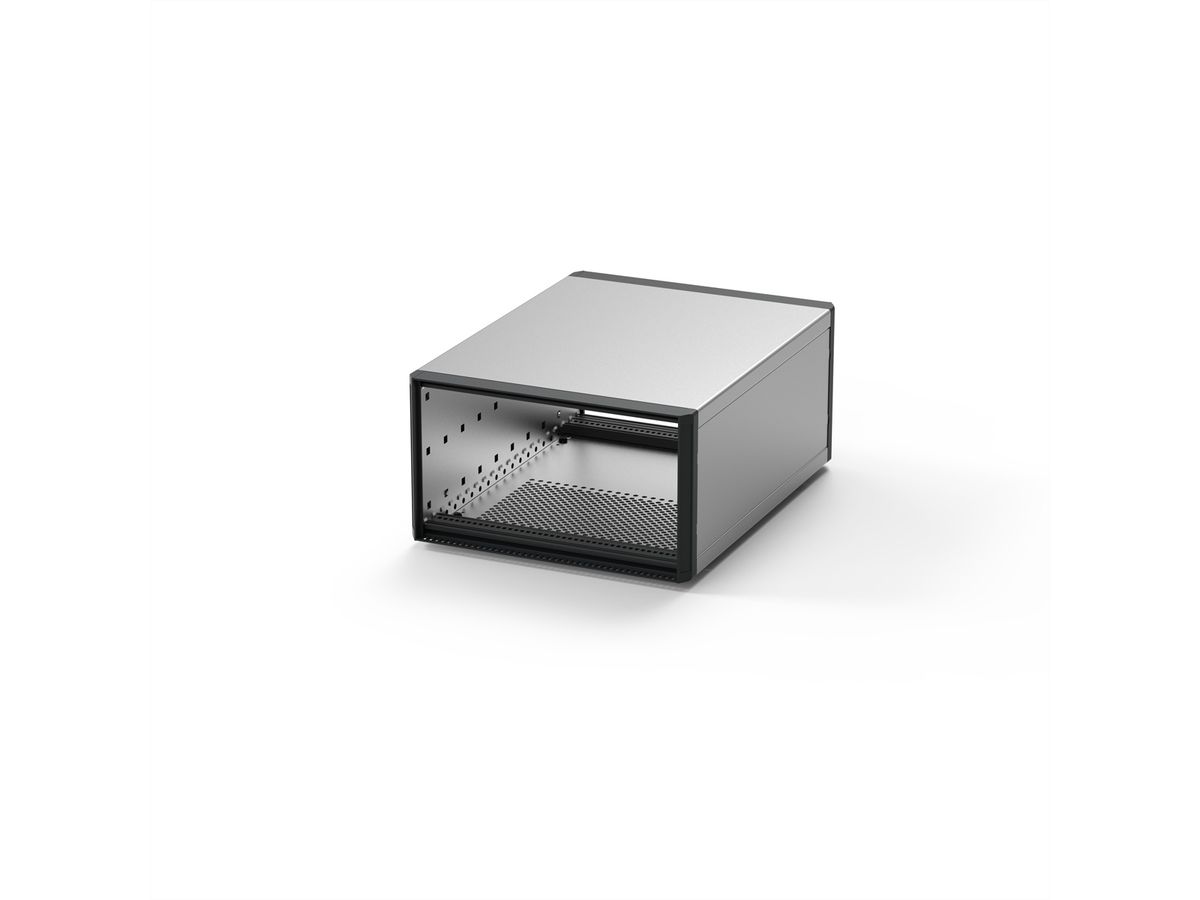

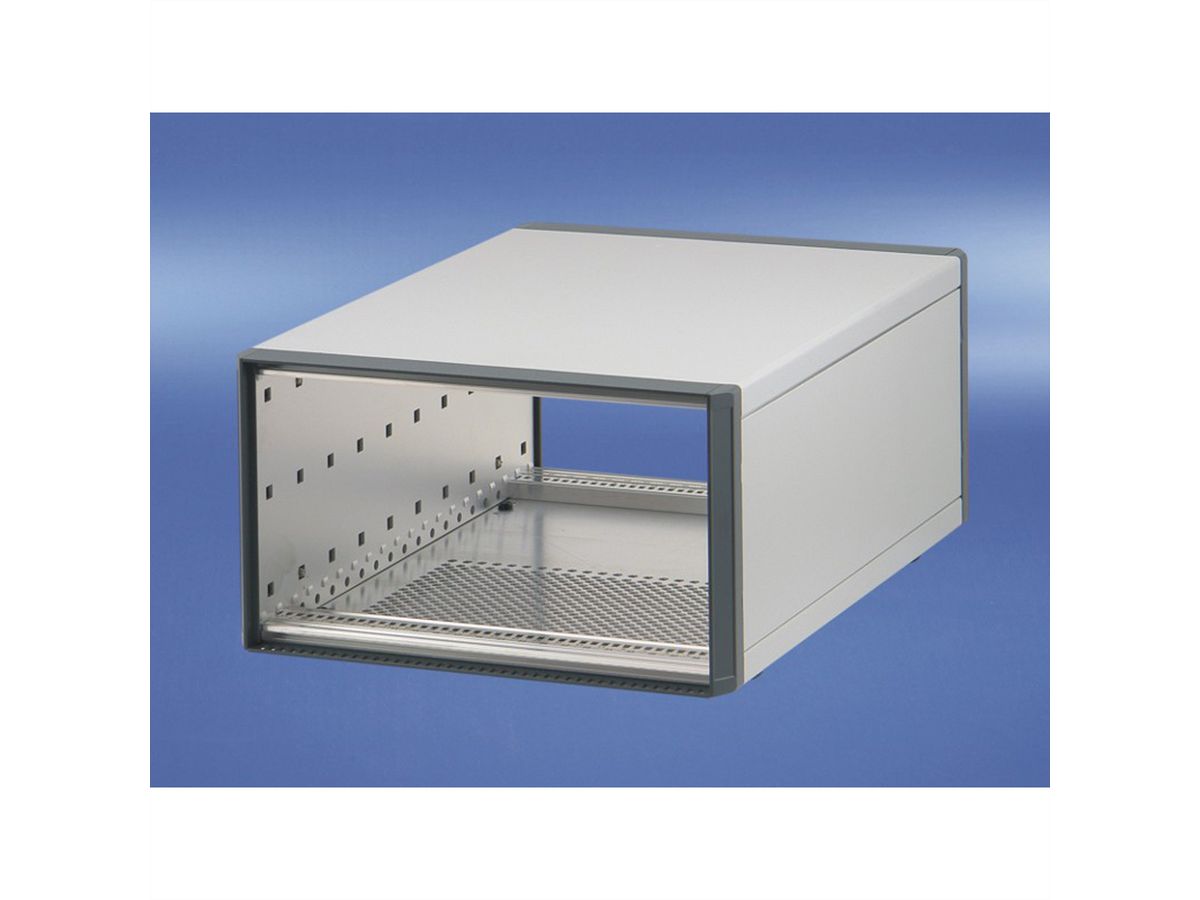

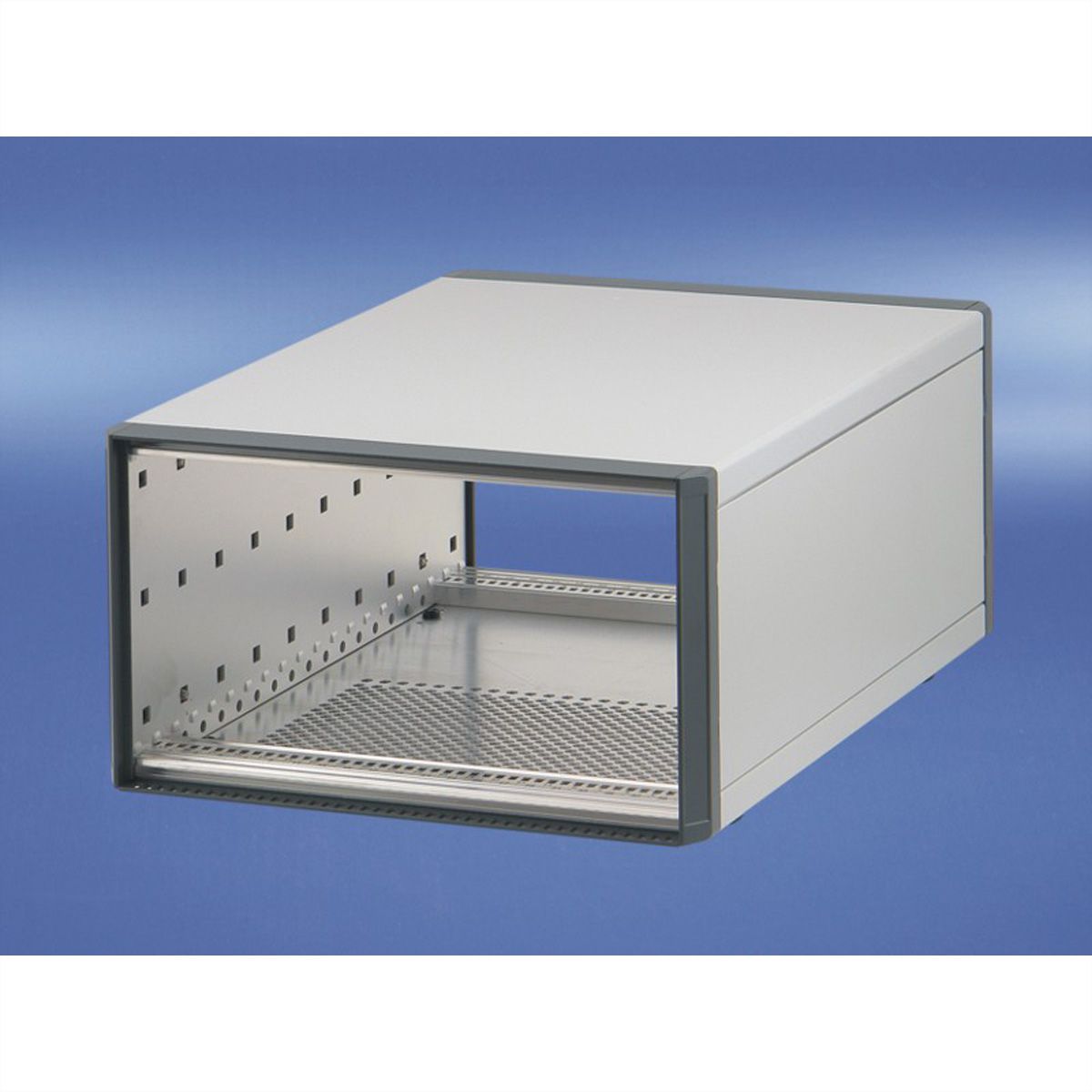

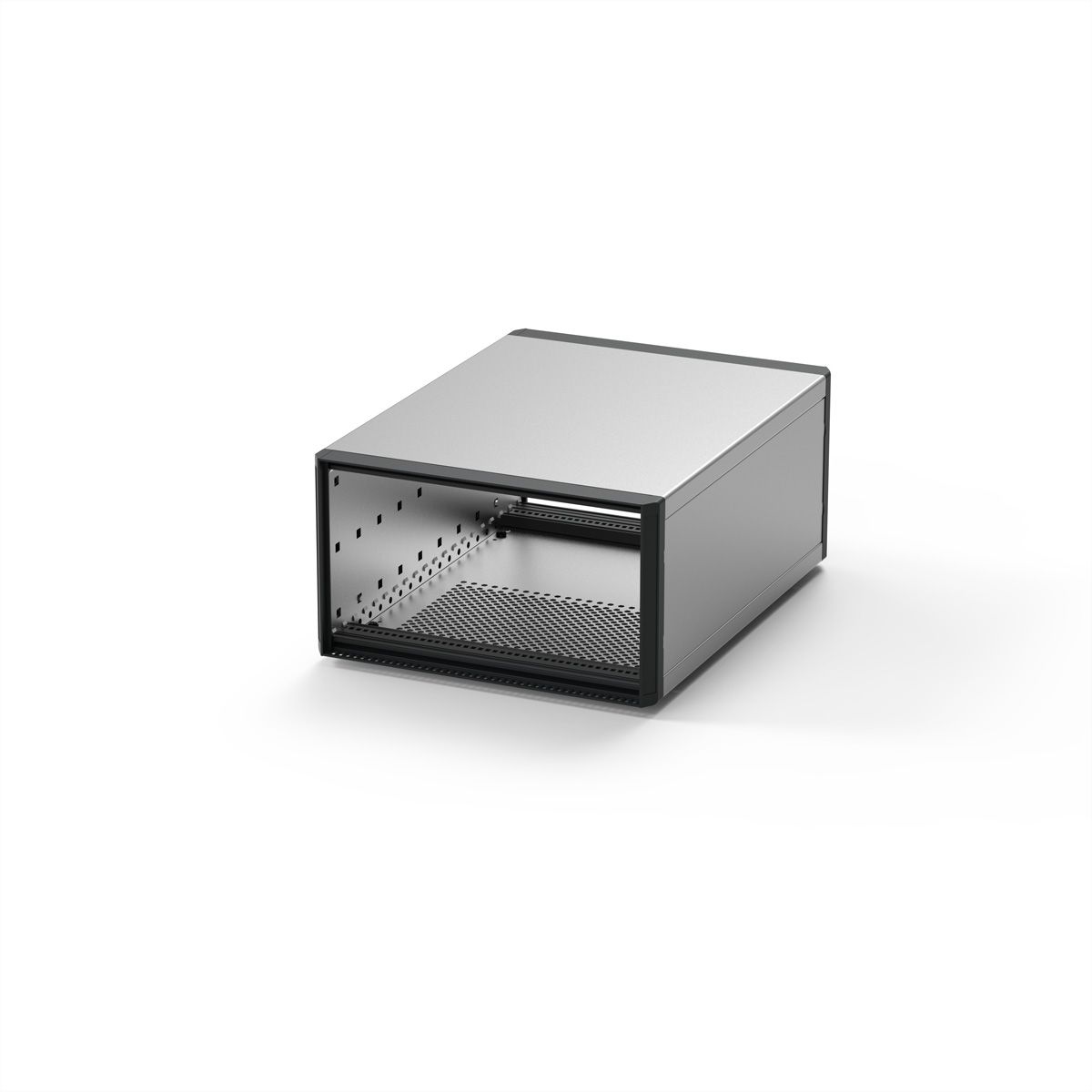

RatiopacPRO, Desktop Gehäuse mit Frontblende, 3 HE, 42 TE, 315mm, nachrüstbare EMV Schirmung

RATIOPAC PRO FT 3U 42HP 315D

Die platzoptimierte Version, Innen- und Aussenmasse entsprechen einem 19"-Baugruppenträger - mit Frontblenden

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Ratiopac PRO
Höheneinheiten	3 HE
Breiteneinheiten	42 TE
Höhe	132.6 mm
Tiefe	315.5 mm
Verpackungshöhe	90 mm
Verpackungsbreite	250 mm
Verpackungstiefe	370 mm
Paketgewicht	1.811 kg

Lieferumfang (Bausatz):

Pos.1 (2x):	Seitenwand, Al, farblos chromatiert
Pos.2 (2x):	Seitenblech, Al, Sichtflächen gepulvert, RAL 9006
Pos.3 (2x):	Rückblende, Zn-Druckguss, gepulvert, RAL 7016
Pos.3a (2x):	Frontblende, Zn-Druckguss, gepulvert, RAL 7016
Pos.4 (4x):	Modulschiene, Al, Sichtflächen gepulvert, RAL 7016
Pos.11 (2x):	Deck- und Bodenblech, Al, Innenseiten leitfähig, Sichtflächen gepulvert, RAL 9006, mit Erdungsfahnen, Bodenblech mit Lüftungswaben
Pos.12 (4x):	Gehäusefuss, PC, schwarz, mit Rutschsicherung
Pos.13 (1x):	Satz Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (140,4 KB)

Download

Hersteller-Datenblatt - English (139,3 KB)

Download



Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
