Beschreibung

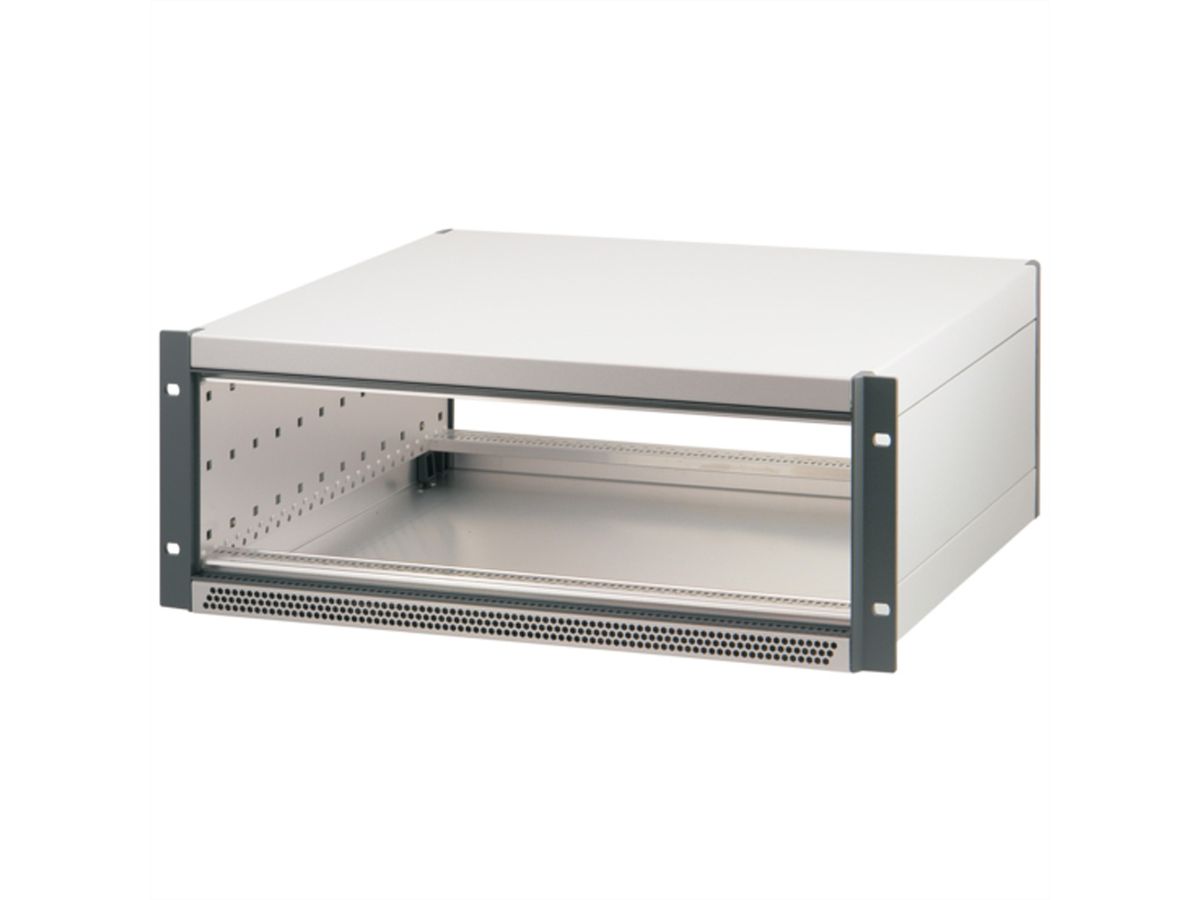

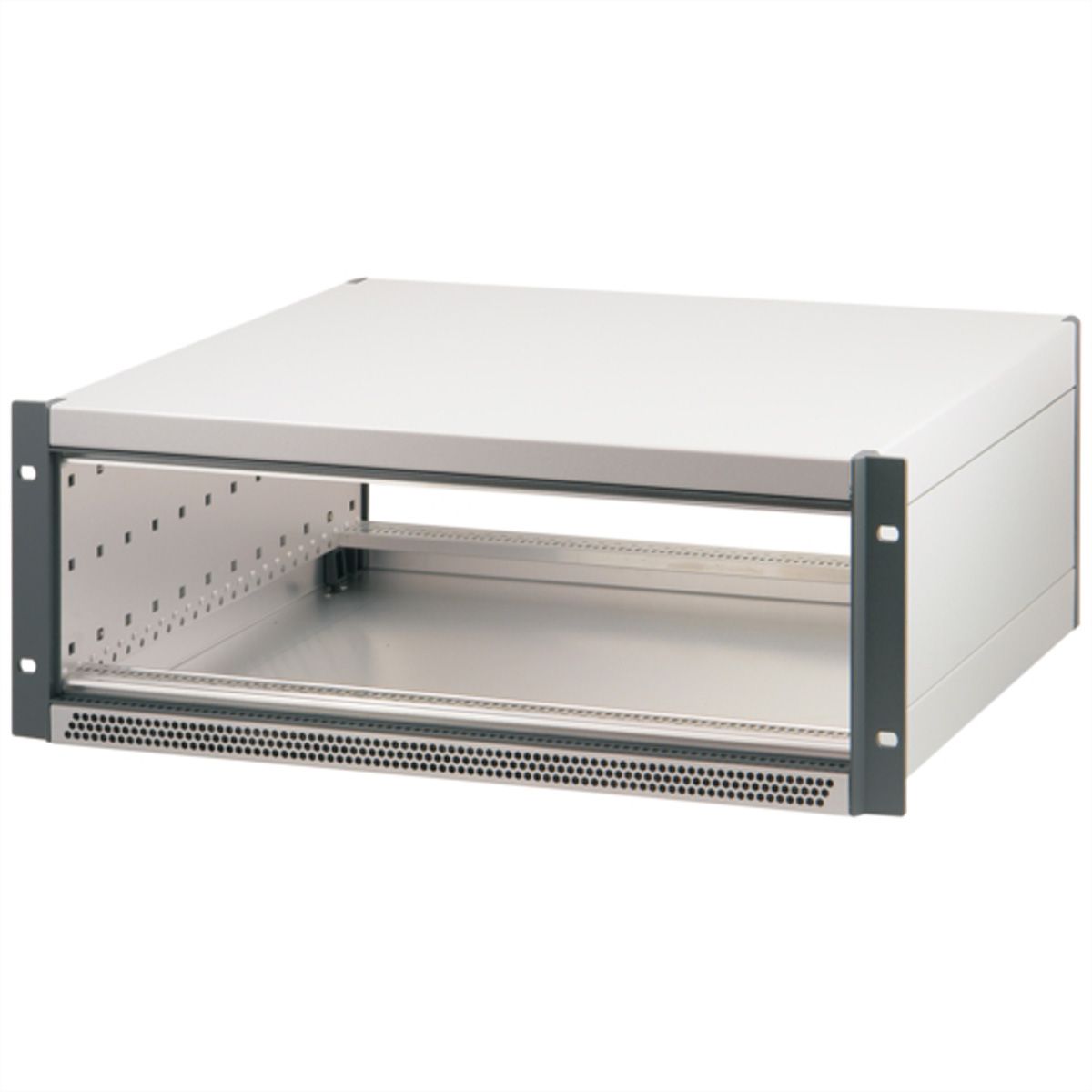

RatiopacPRO AIR, 19 Zoll Gehäuse mit 19" Befestigungswinkel, 3/ 4 HE, 84HE, 315 mm, nachrüstbare EMV Schirmung

RATIOP.AIR 19"3/4U 84HP 315D

Mit integrierter Belüftung. Das Gehäuse verfügt über 2 x 1/2 HE Freiraum für Belüftung. Es ist aussen 1 HE höher als ratiopacPRO. Innen herrschen die gleichen Einbaubedingungen. - mit 19"-Winkeln

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Ratiopac PRO
Höheneinheiten	3 HE
Breiteneinheiten	84 TE
Höhe	177 mm
Tiefe	315.5 mm
Verpackungshöhe	140 mm
Verpackungsbreite	340 mm
Verpackungstiefe	480 mm
Paketgewicht	3.15 kg

Lieferumfang (Bausatz):

Pos.1 (2x):	Seitenwand, AI, farblos chromatiert
Pos.2 (2x):	Seitenblech, Al, Sichtflächen gepulvert, RAL 9006
Pos.3 (2x):	Rückblende, Zn-Druckguss, gepulvert, RAL 7016

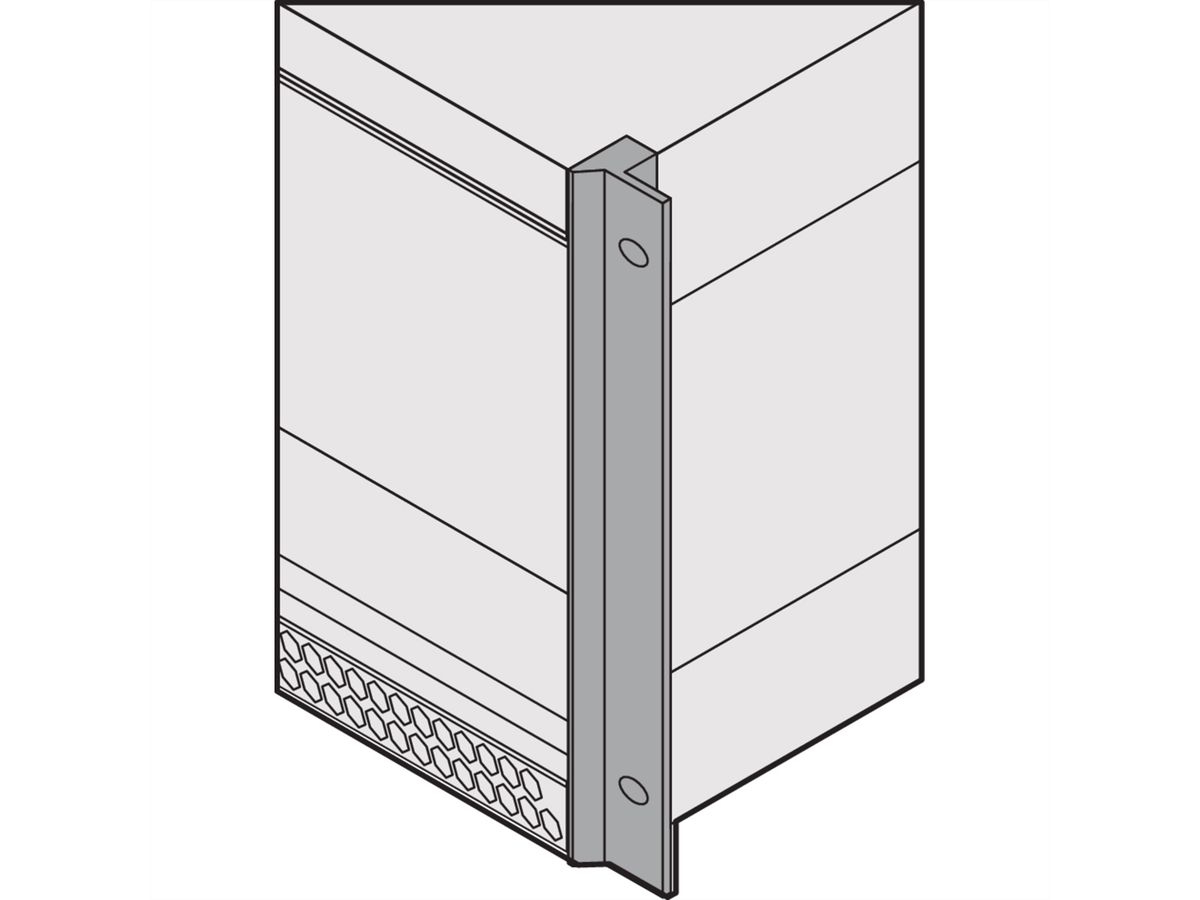

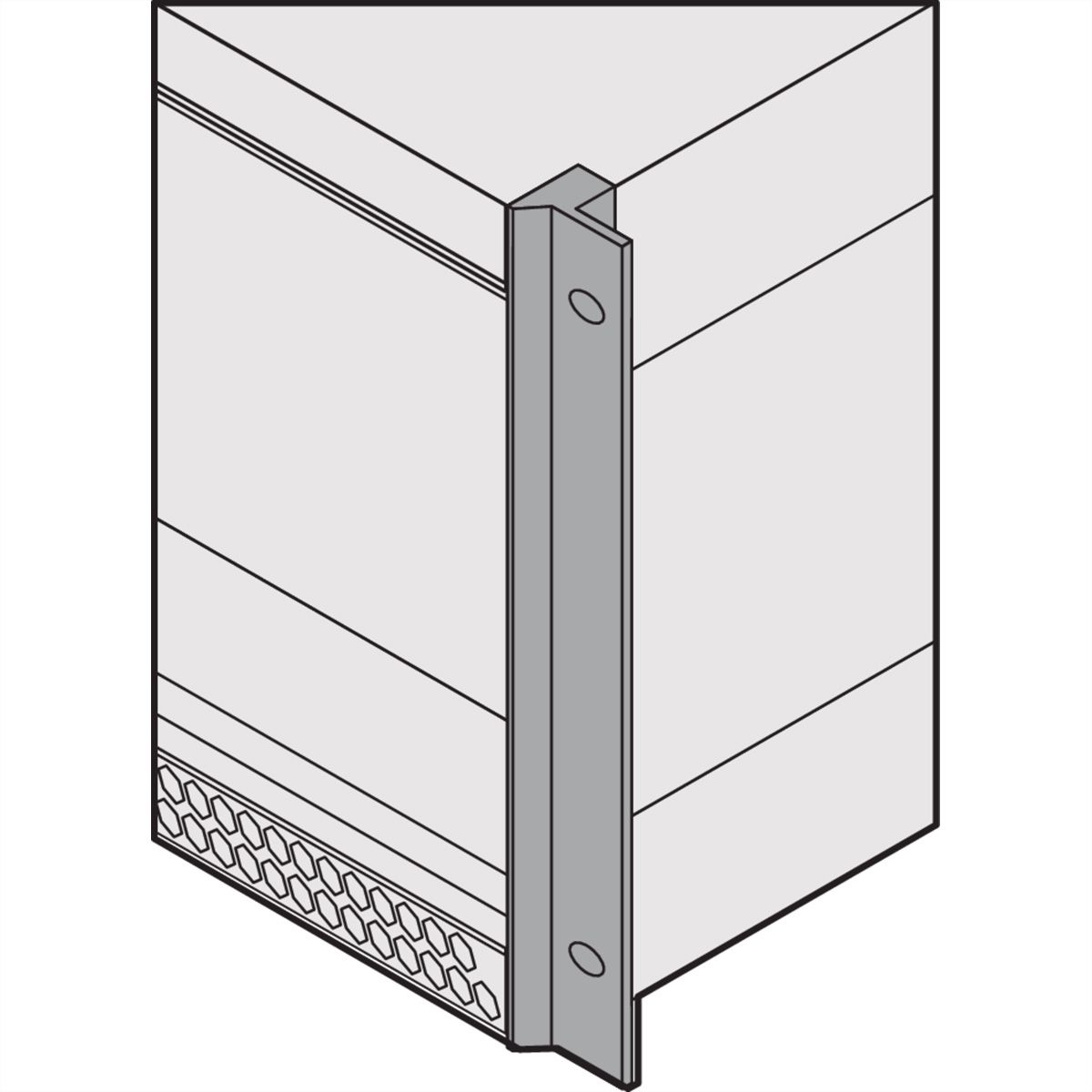

Pos.3a (2x):	19"-Befestigungswinkel, Al-Druckguss, gepulvert, RAL 7016
Pos.4 (4x):	Modulschiene, Al, Sichtflächen, gepulvert, RAL 7016
Pos.11 (2x):	Deck- und Bodenblech, Al, Innenseiten leitfähig, Sichtflächen gepulvert, RAL 9006, mit Erdungsfahnen, Deck- und Bodenblech mit Lüftungswaben
Pos.12 (4x):	Gehäusefuss, PC, schwarz, mit Rutschsicherung
Pos.13 (2x):	Filtermatte
Pos.14 (1x):	Satz Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (1,3 MB)

Download

Hersteller-Datenblatt - English (1,3 MB)

Download
