Beschreibung

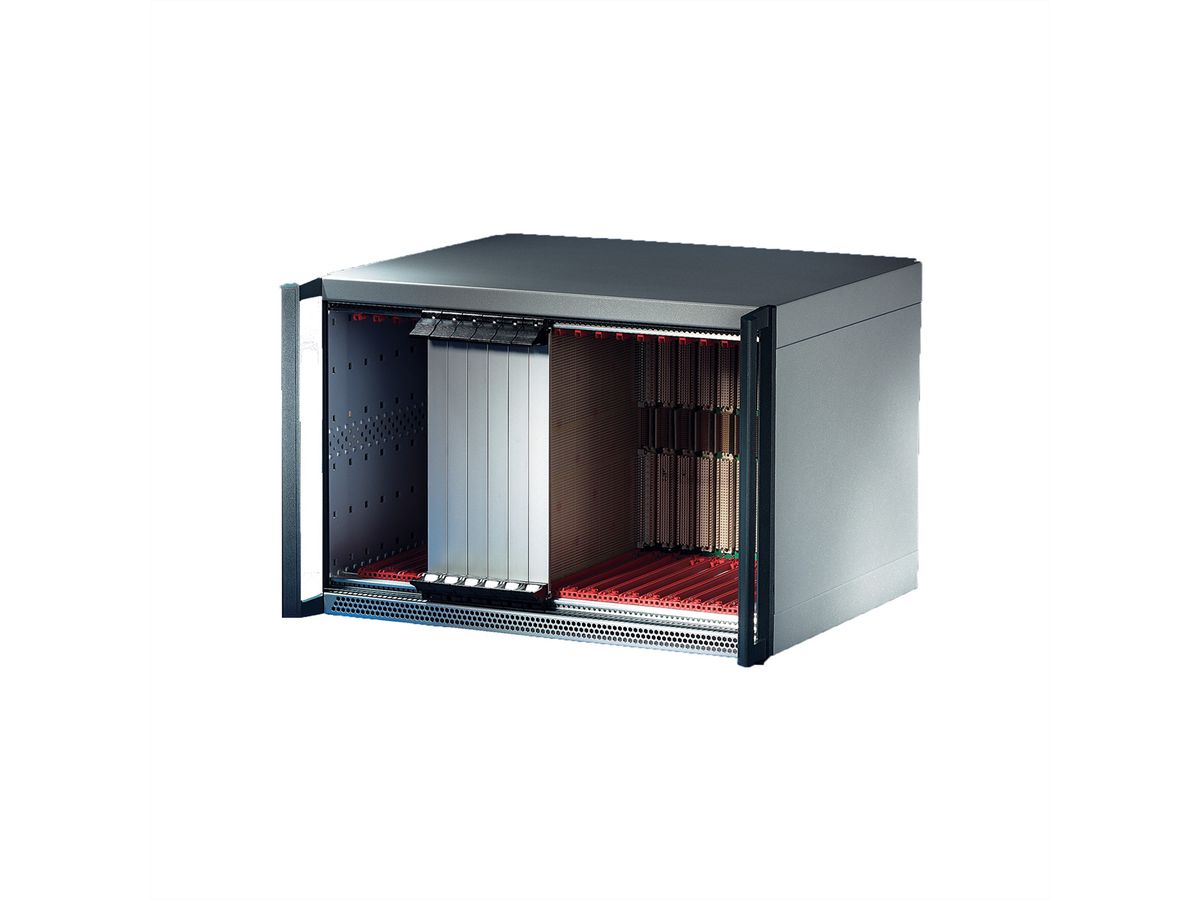

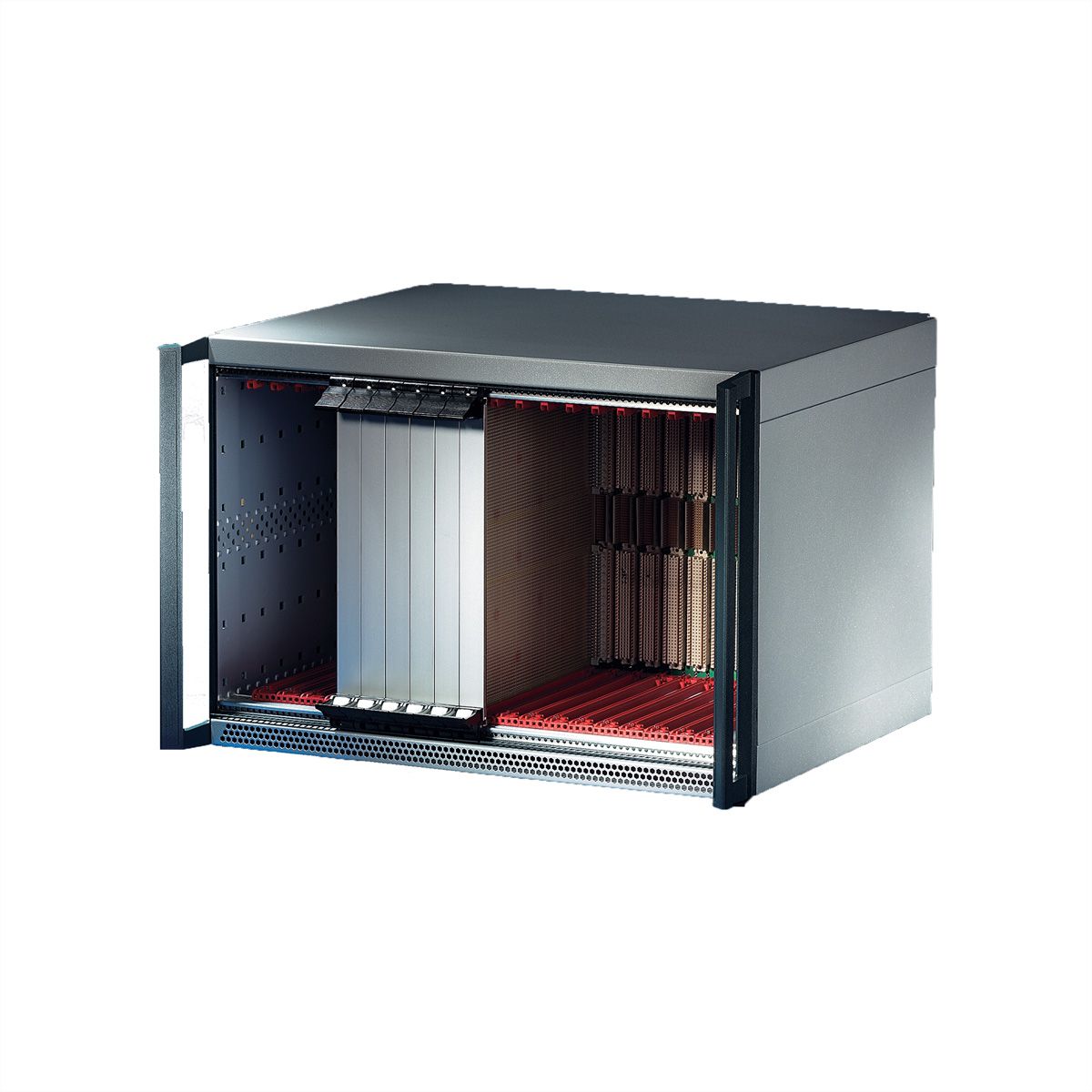

RatiopacPRO Air 19 Zoll Gehäuse mit Frontgriffen, 6 / 7HE, 42 TE, 315 mm, nachrüstbare EMV Schirmung

RATIOP.AIR HL 6/7U 42HP 315D

Mit integrierter Belüftung. Das Gehäuse verfügt über 2 x 1/2 HE Freiraum für Belüftung. Es ist aussen 1 HE höher als ratiopacPRO. Innen herrschen die gleichen Einbaubedingungen. - mit Frontgriffen

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Ratiopac PRO
Höheneinheiten	6 HE
Breiteneinheiten	42 TE
Höhe	310.35 mm
Tiefe	315.5 mm
Verpackungshöhe	130 mm
Verpackungsbreite	370 mm
Verpackungstiefe	330 mm
Paketgewicht	3.153 kg

Lieferumfang (Bausatz):

Pos.1 (2x):	Seitenwand, AI, farblos chromatiert
Pos.2 (2x):	Seitenblech, Al, Sichtflächen gepulvert, RAL 9006
Pos.3 (2x):	Rückblende, Zn-Druckguss, gepulvert, RAL 7016

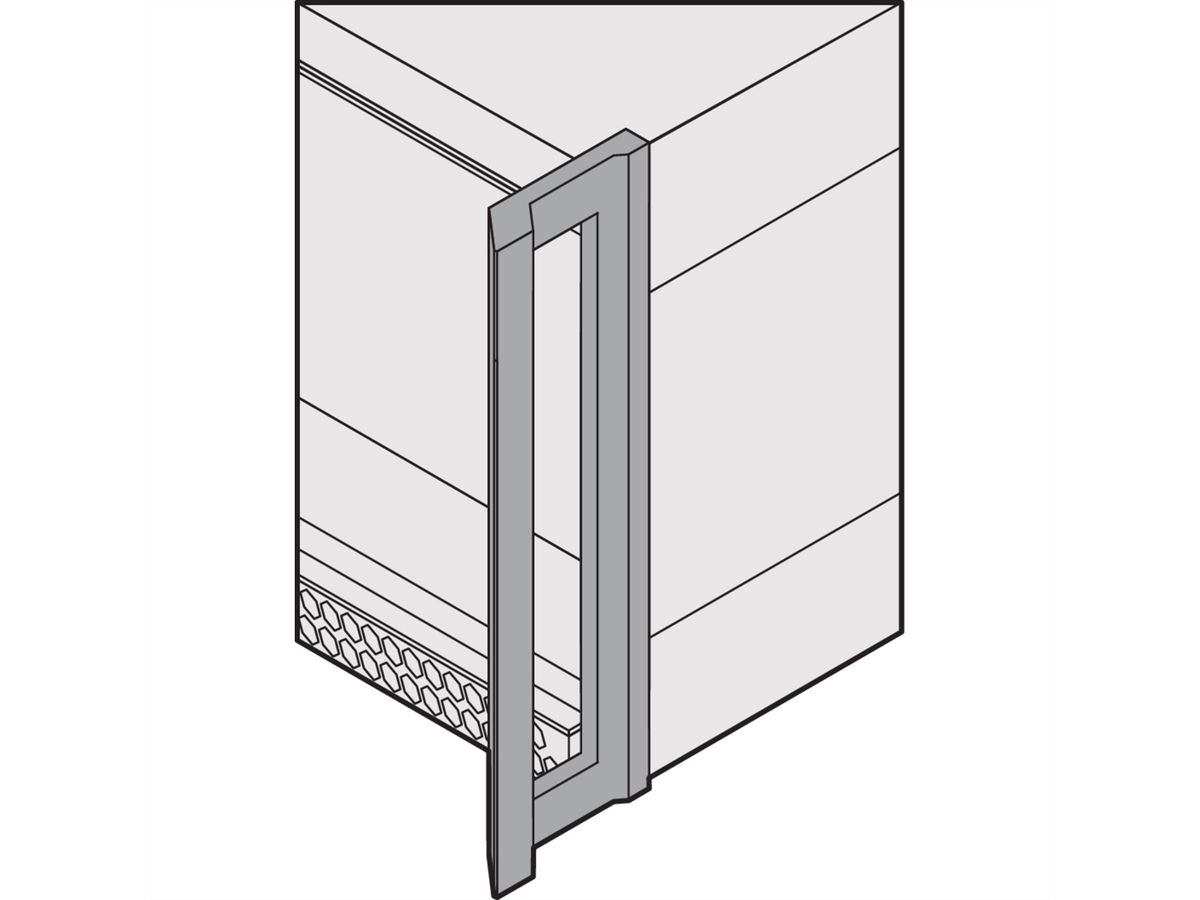

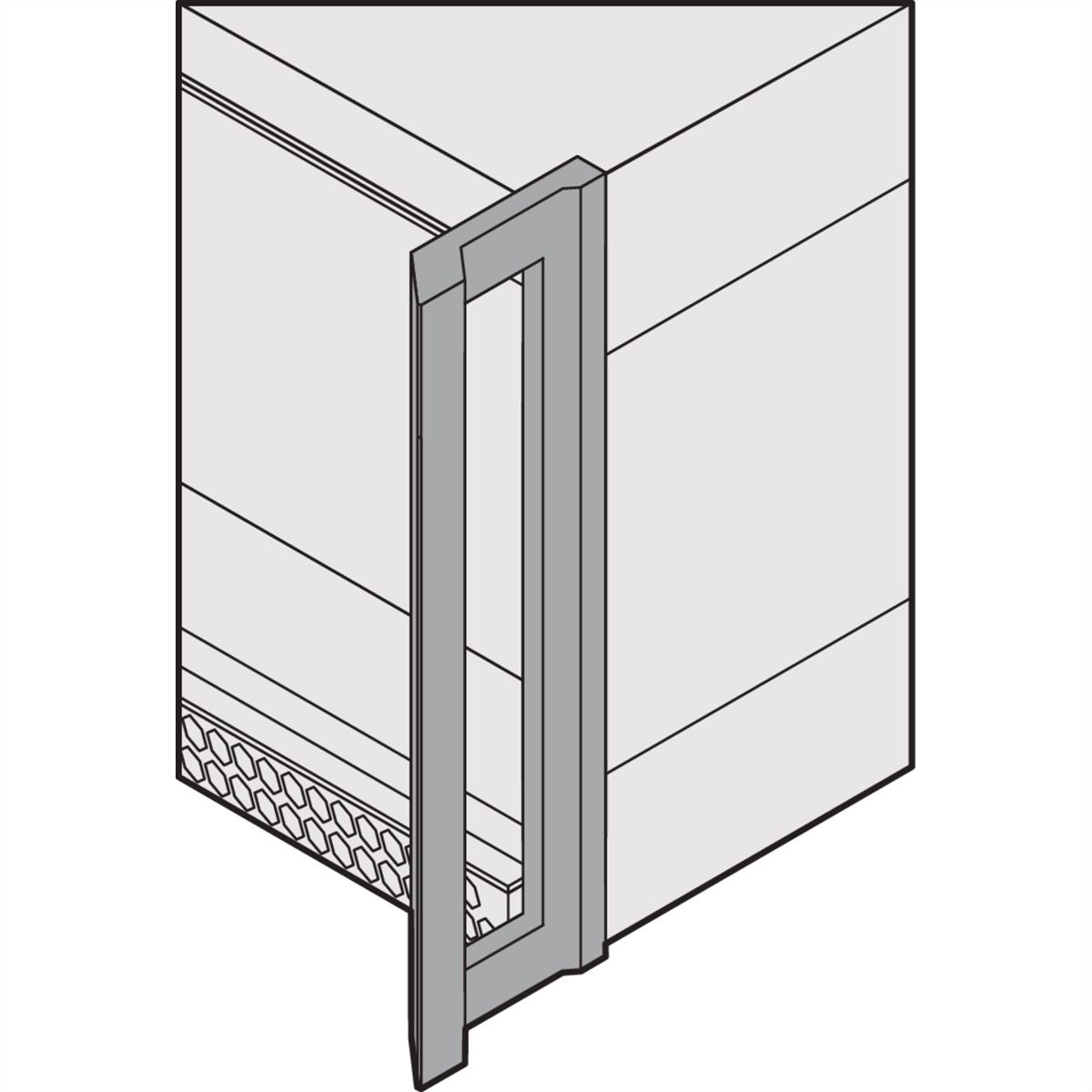

Pos.3a (2x):	Frontgriff, Al-Druckguss, gepulvert, RAL 7016
Pos.4 (4x):	Modulschiene, Al, Sichtflächen, gepulvert, RAL 7016
Pos.11 (2x):	Deck- und Bodenblech, Al, Innenseiten leitfähig, Sichtflächen gepulvert, RAL 9006, mit Erdungsfahnen, Deck- und Bodenblech mit Lüftungswaben
Pos.12 (4x):	Gehäusefuss, PC, schwarz, mit Rutschsicherung
Pos.13 (2x):	Filtermatte
Pos.14 (1x):	Satz Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (1,1 MB)

Download

Hersteller-Datenblatt - English (1,1 MB)

Download
