Beschreibung

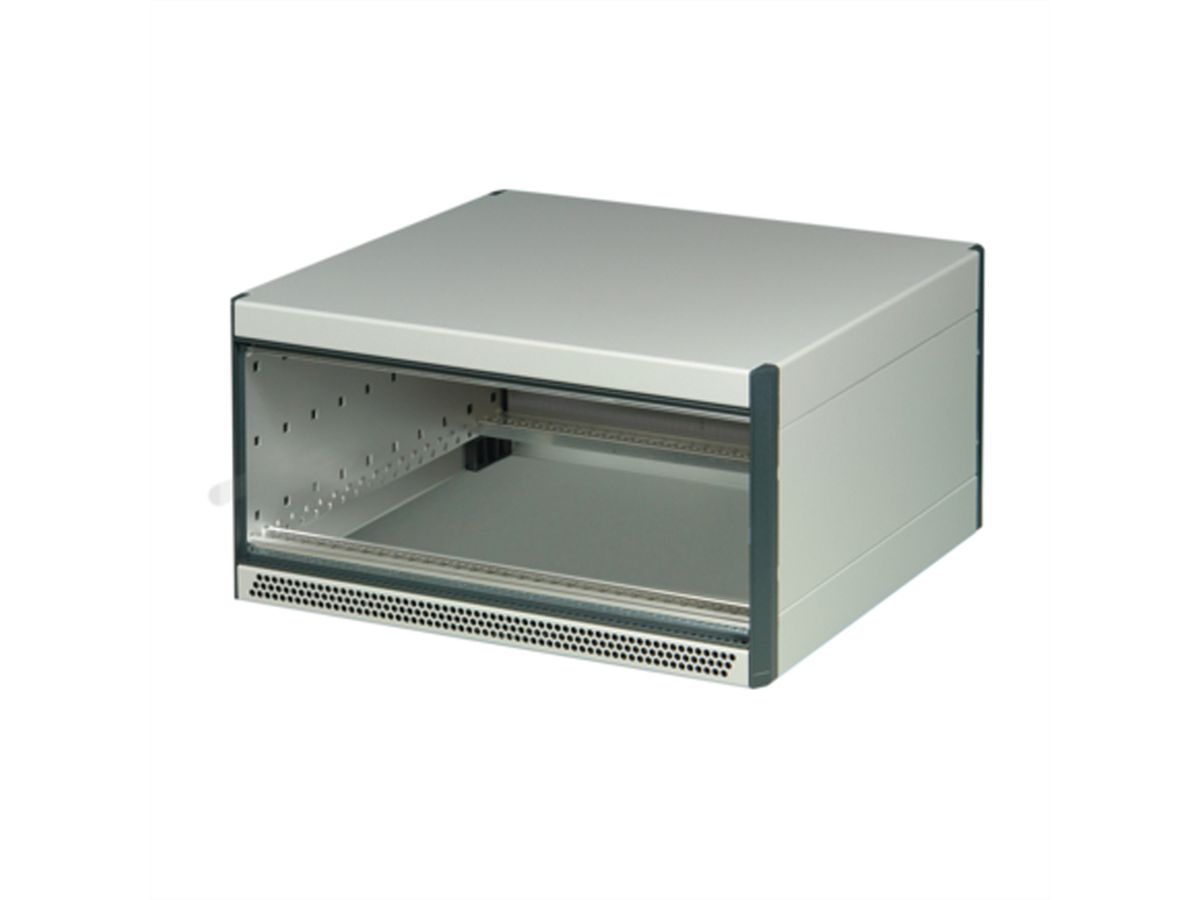

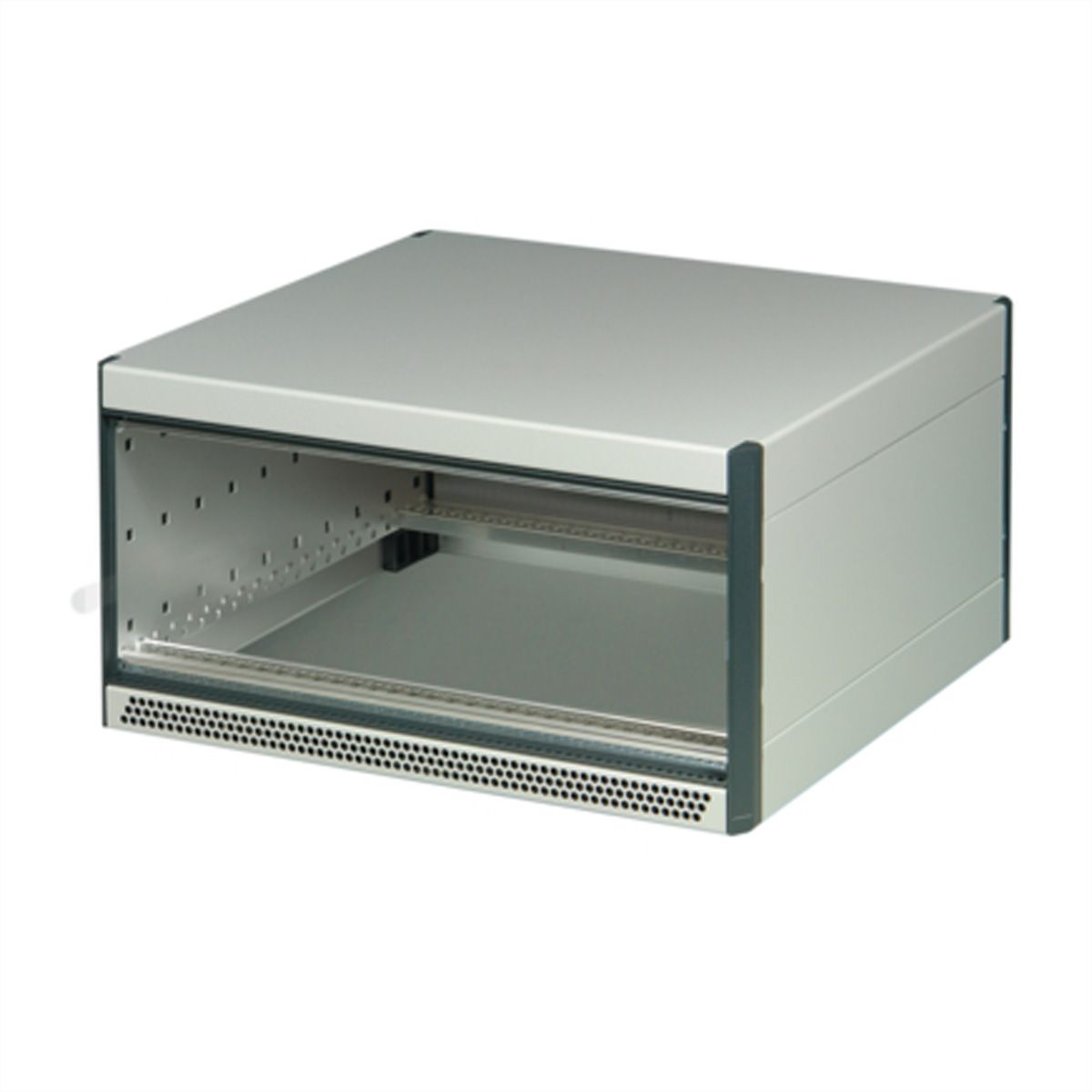

RatiopacPRO AIR, Gehäuse, ungeschirmt, Desktop-Ausführung, 3/4 HE, 28 TE, 255 mm

RATIO.AIR FT 3/4U 28HP 255D

Mit integrierter Belüftung. Das Gehäuse verfügt über 2 x 1/2 HE Freiraum für Belüftung. Es ist aussen 1 HE höher als ratiopacPRO. Innen herrschen die gleichen Einbaubedingungen. - mit Frontblenden

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Ratiopac PRO
Höheneinheiten	3 HE
Breiteneinheiten	28 TE
Höhe	177 mm
Tiefe	255.5 mm
Verpackungshöhe	0 mm
Verpackungsbreite	0 mm
Verpackungstiefe	0 mm
Paketgewicht	2.23 kg

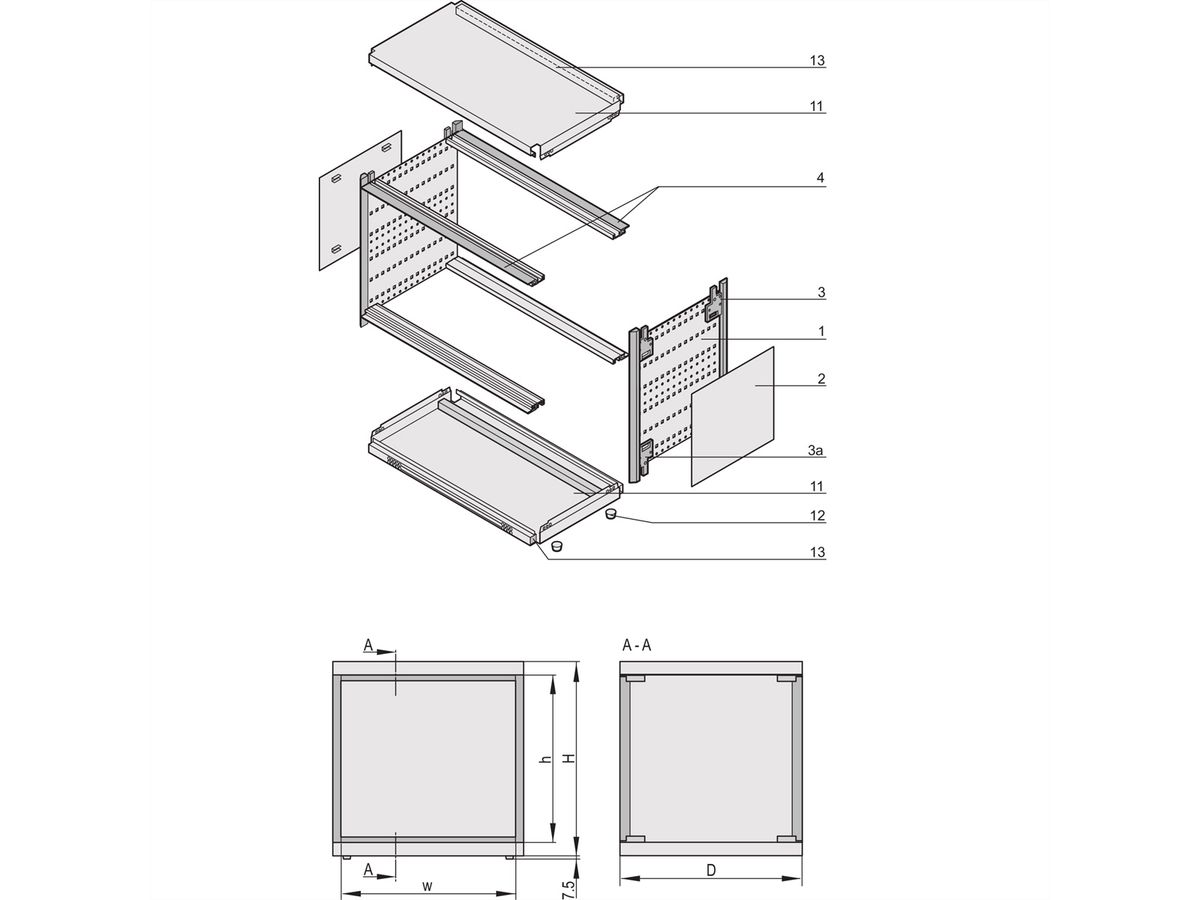

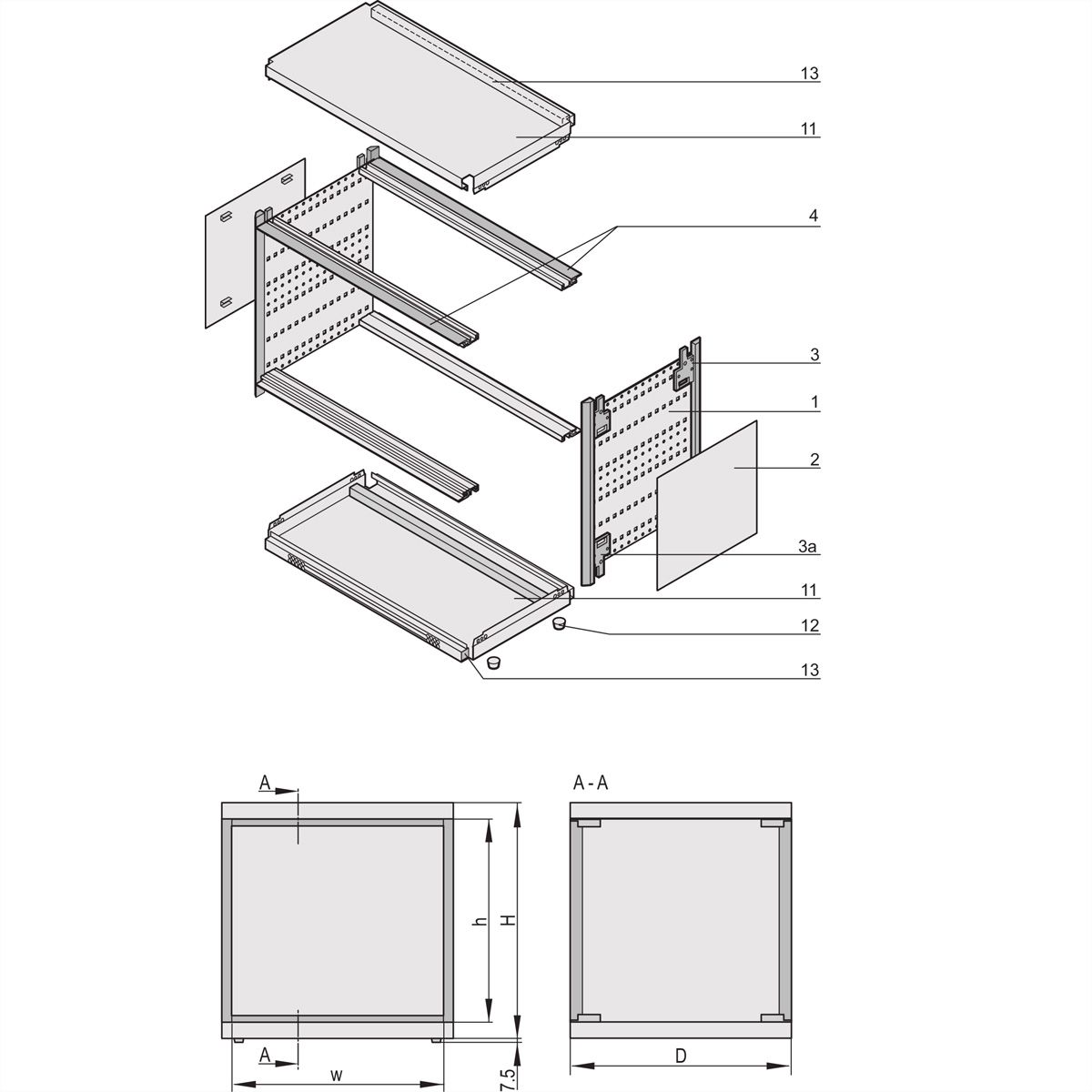

Lieferumfang (Bausatz):

Pos.1 (2x):	Seitenwand, AI, farblos chromatiert
Pos.2 (2x):	Seitenblech, Al, Sichtflächen gepulvert, RAL 9006
Pos.3 (2x):	Rückblende, Zn-Druckguss, gepulvert, RAL 7016
Pos.3a (2x):	Frontblende, Zn-Druckguss, gepulvert, RAL 7016
Pos.4 (4x):	Modulschiene, Al, Sichtflächen, gepulvert, RAL 7016
Pos.11 (2x):	Deck- und Bodenblech, Al, Innenseiten leitfähig, Sichtflächen gepulvert, RAL 9006, mit Erdungsfahnen, Deck- und Bodenblech mit Lüftungswaben
Pos.12 (4x):	Gehäusefuss, PC, schwarz, mit Rutschsicherung
Pos.13 (2x):	Filtermatte
Pos.14 (1x):	Satz Befestigungsmaterial
