SCHROFF Kassetten PRO 3 HE-Bausätze, Frontplatte ungeschirmt - KAS S1 OP 3HE 14TE 167T

SCHROFF Kassetten PRO 3 HE-Bausätze, Frontplatte ungeschirmt - KAS S1 OP 3HE 14TE 167T

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Verfügbar - innerhalb von 24 Std. lieferbar
Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet
Art.-Nr. 26156099
Marke / Hersteller SCHROFF
Herst.-Art.-Nr. 24812414
Paketgewicht 0,556 kg

Beschreibung

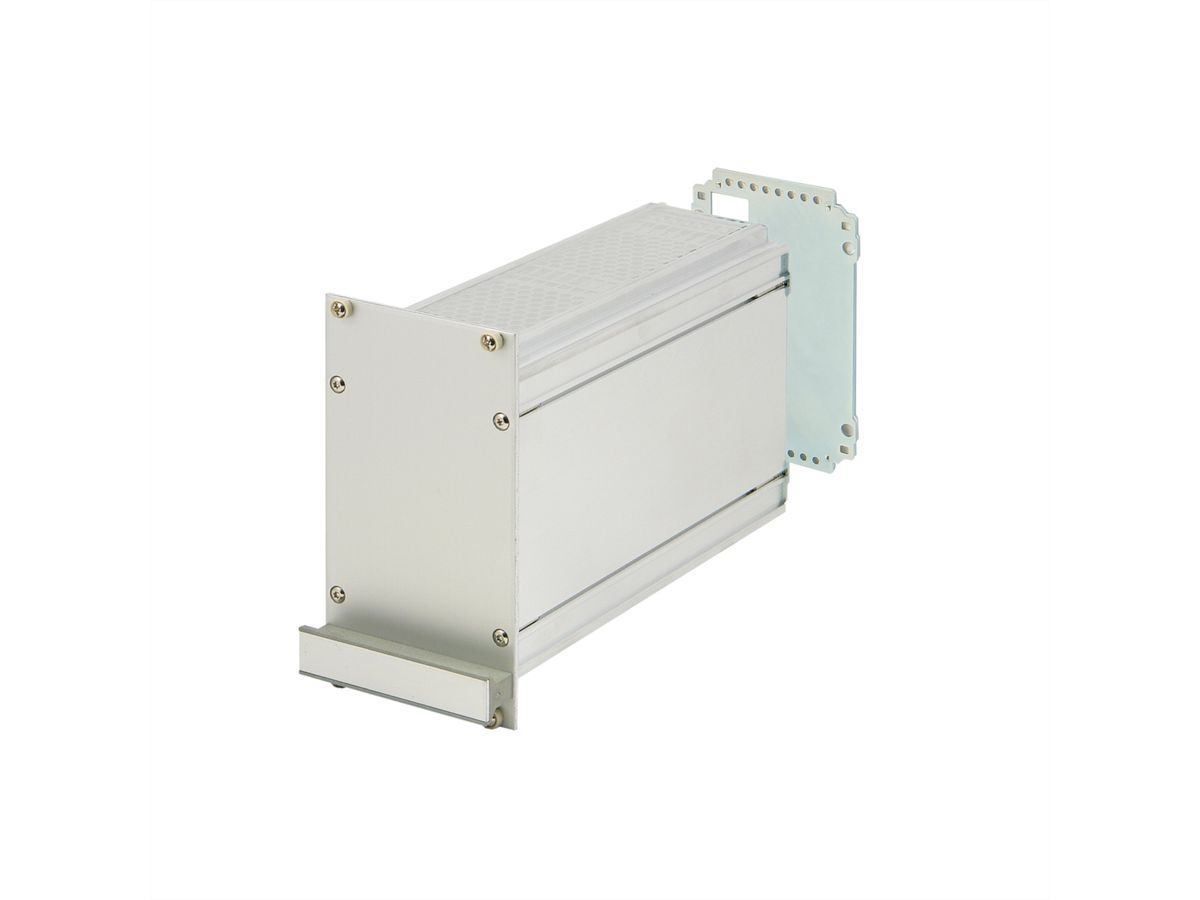

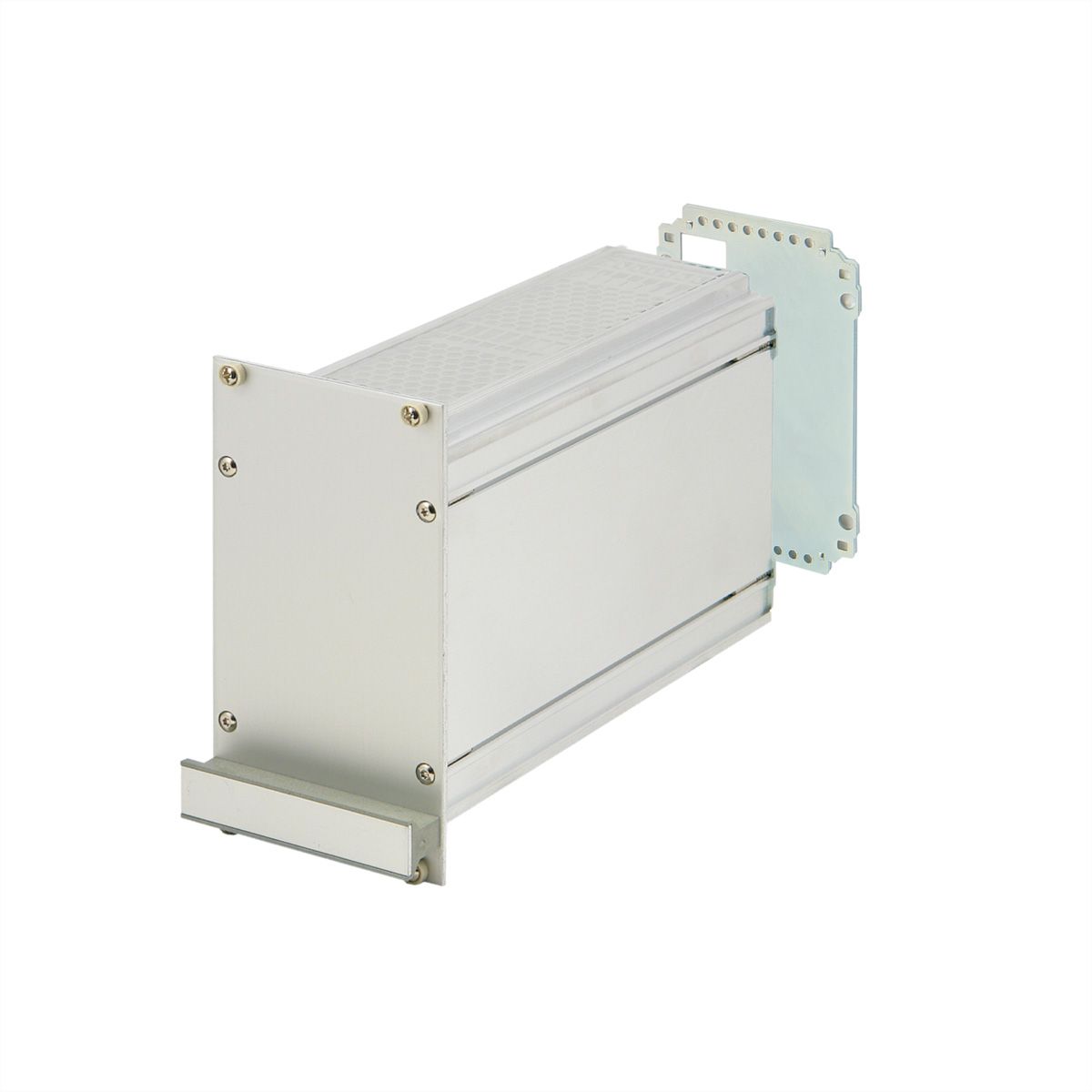

Kassettenbausatz, Deckblech geschlossen, Ausbruch in der Rückwand für 1 Steckverbinder, 3 HE, 14 TE, 167 mm

PIU S1 WO P 3U 14HP 167D

Rechte und linke Seitenwandprofile mit Nut, zum Einschieben einer Leiterplatte (normgerechte Lage der Leiterplatte nur im linken Seitenwandprofil) - Deckblech-Ausführung (5a): Ohne Perforation - Rückwand-Ausführung (3a): Mit einem Ausbruch für einen Steckverbinder;Steckverbinder nach EN 60603 (DIN 41612), Bauformen: B, C, D, F, H, Q, R, S

Spezifikationen

Hersteller SCHROFF
Produktgruppe SCHROFF 19" Schränke & Ausbauteile
Produkttyp Kassetten
Höheneinheiten 3 HE
Breiteneinheiten 14 TE
Tiefe 167 mm
Verpackungshöhe 50 mm
Verpackungsbreite 120 mm
Verpackungstiefe 200 mm
Paketgewicht 0.556 kg

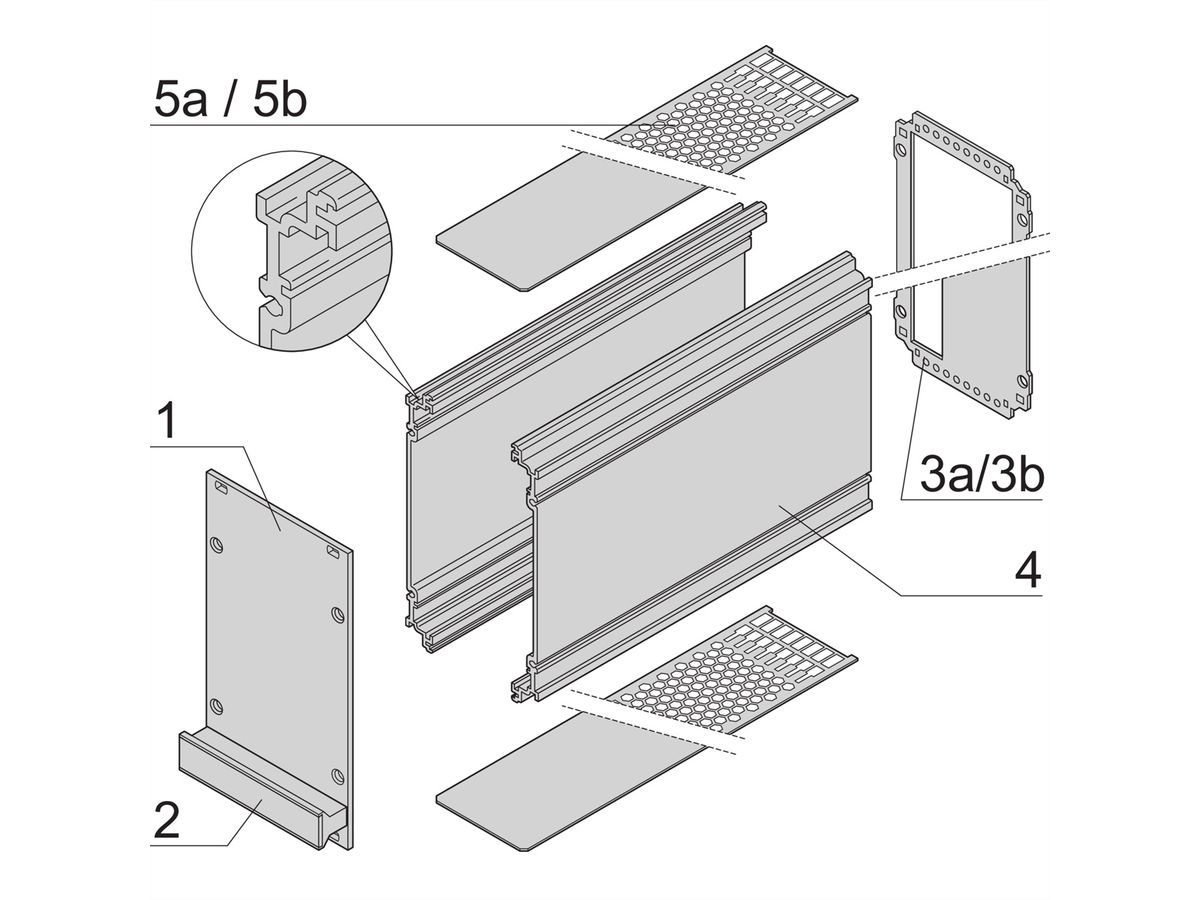

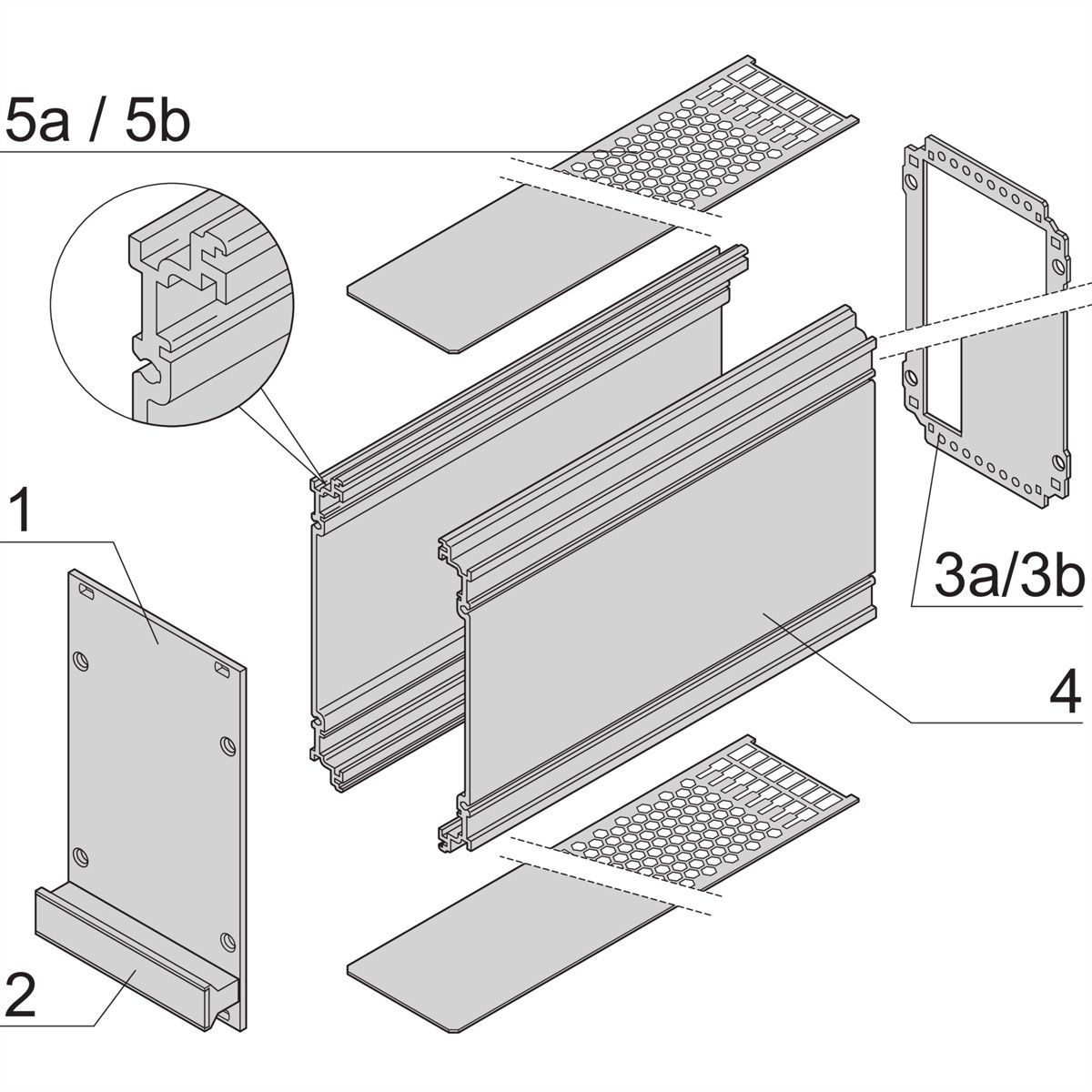

Lieferumfang (Bausatz):
Pos.1 (1x): Frontplatte, Al, 2,5 mm, eloxiert, Schnittkanten blank
Pos.2 (1x): Griff, grau, PPE, UL 94 V-1
Pos.3a (1x): Rückwand, St, verzinkt, 1,5 mm, mit Ausbruch für einen Steckverbinder, inkl. Leiterplattenbefestigung (Slot 1)
Pos.4 (2x): Seitenwand, Al-Profil, passiviert, farblos, mit Nut für eine Leiterplatte
Pos.5b (2x): Abdeckblech, St, verzinkt, 1,0 mm, ohne Perforation
Pos.6 (1x): Befestigungsmaterial
