SCHROFF Kassetten PRO 3 HE-Bausätze, Frontplatte ungeschirmt - KAS S1 OP 3HE 12TE 167T

SCHROFF Kassetten PRO 3 HE-Bausätze, Frontplatte ungeschirmt - KAS S1 OP 3HE 12TE 167T

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Verfügbar - innerhalb von 24 Std. lieferbar
Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet
Art.-Nr. 26156098
Marke / Hersteller SCHROFF
Herst.-Art.-Nr. 24812412
EAN 4036088064319
Paketgewicht 0,536 kg

Beschreibung

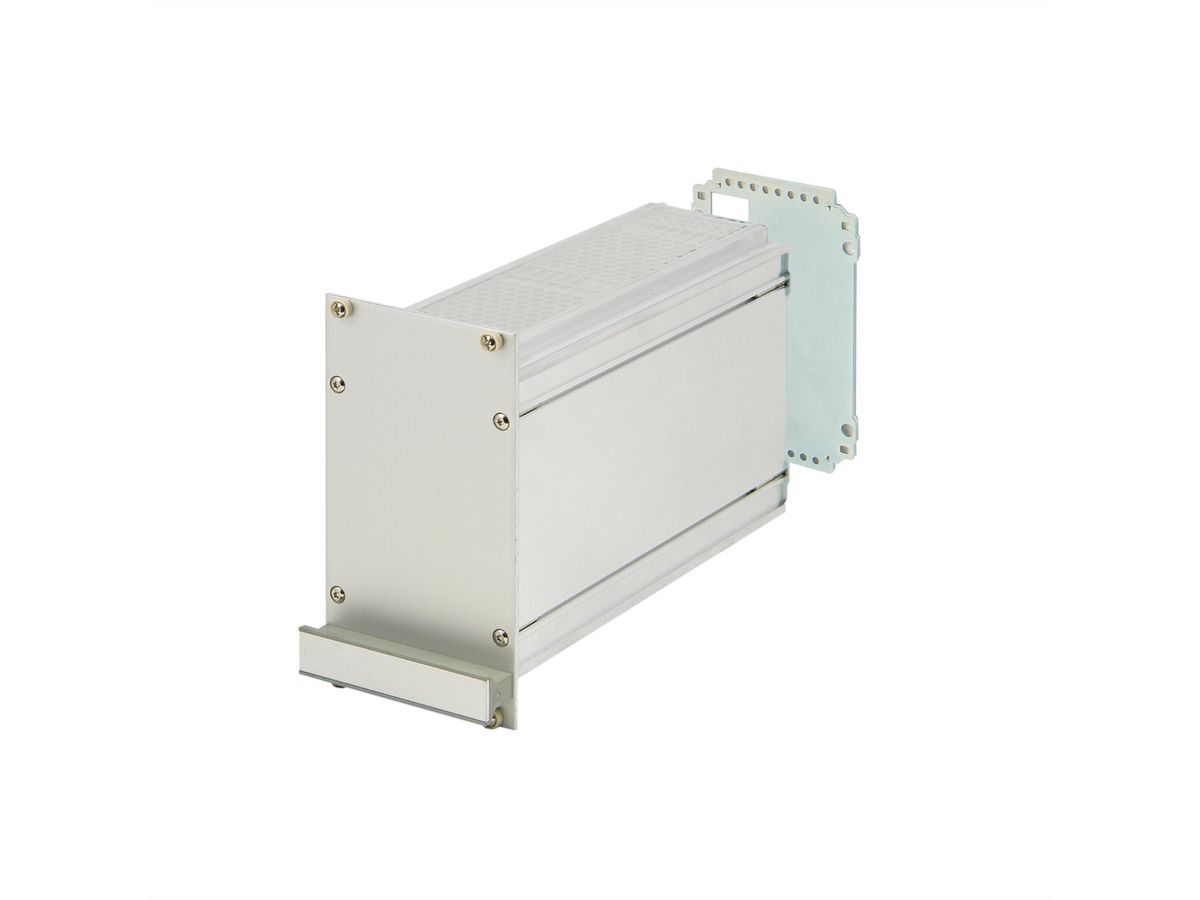

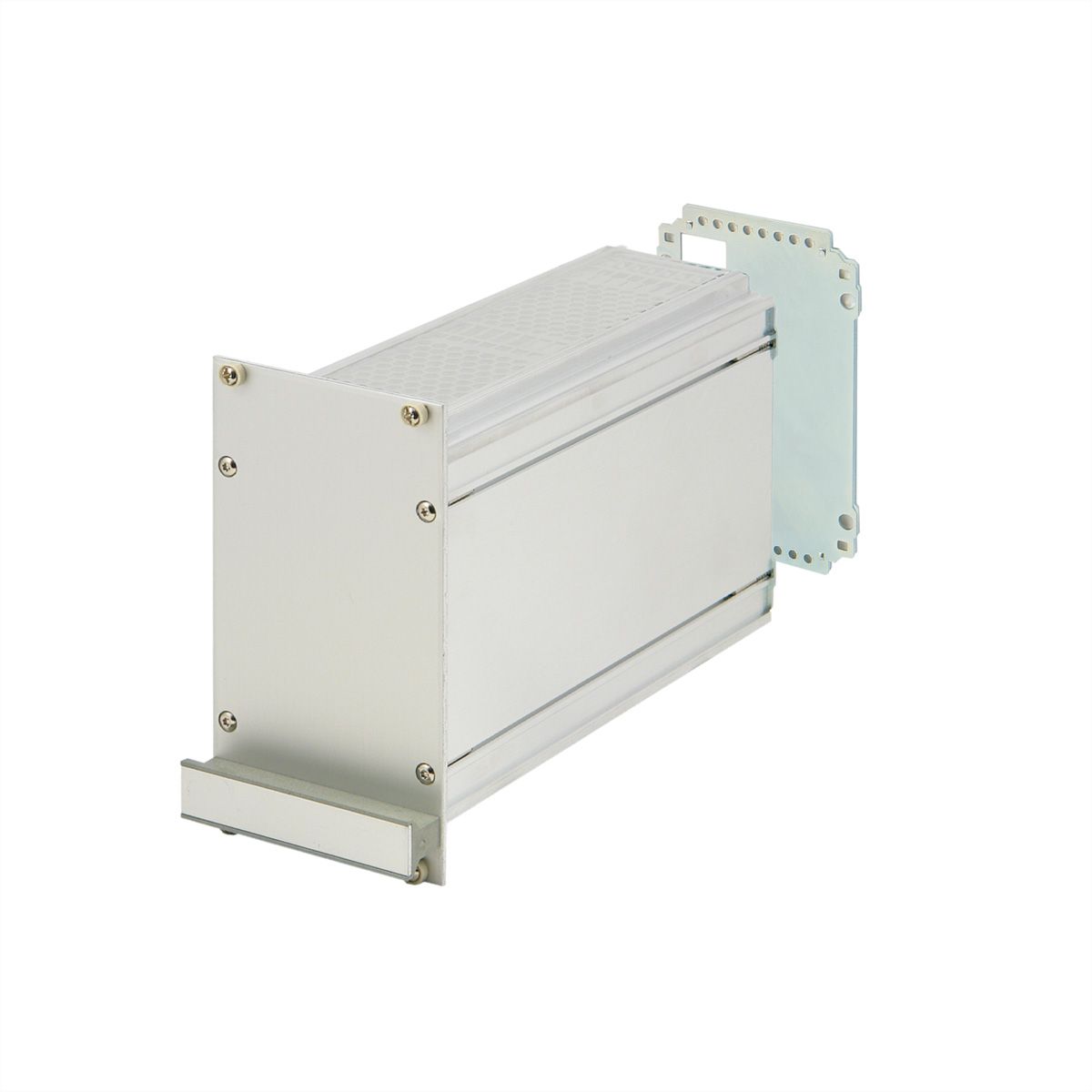

Kassettenbausatz, Deckblech geschlossen, Ausbruch in der Rückwand für 1 Steckverbinder, 3 HE, 12 TE, 167 mm

PIU S1 WO P 3U 12HP 167D

Rechte und linke Seitenwandprofile mit Nut, zum Einschieben einer Leiterplatte (normgerechte Lage der Leiterplatte nur im linken Seitenwandprofil) - Deckblech-Ausführung (5a): Ohne Perforation - Rückwand-Ausführung (3a): Mit einem Ausbruch für einen Steckverbinder;Steckverbinder nach EN 60603 (DIN 41612), Bauformen: B, C, D, F, H, Q, R, S

Spezifikationen

Hersteller SCHROFF
Produktgruppe SCHROFF 19" Schränke & Ausbauteile
Produkttyp Kassetten
Höheneinheiten 3 HE
Breiteneinheiten 12 TE
Tiefe 167 mm
Verpackungshöhe 80 mm
Verpackungsbreite 130 mm
Verpackungstiefe 210 mm
Paketgewicht 0.536 kg

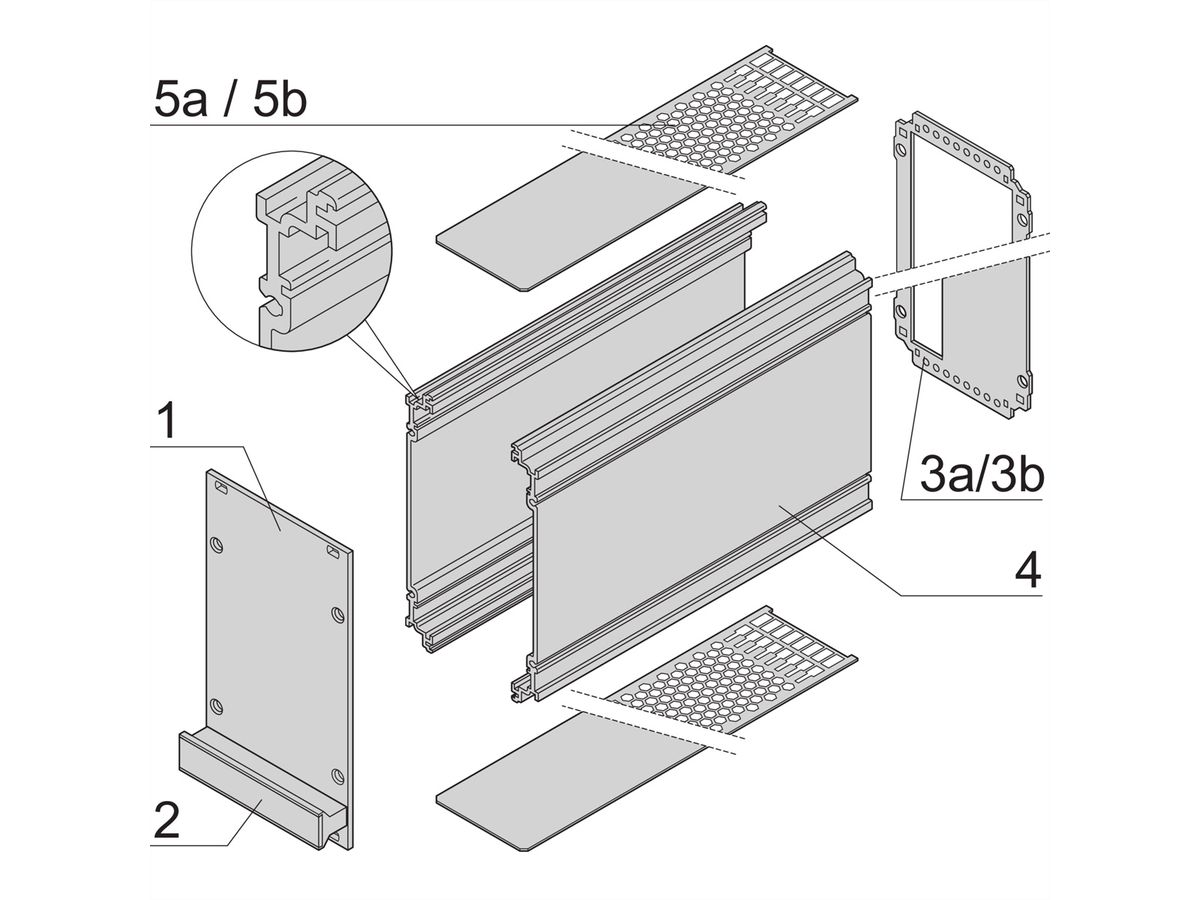

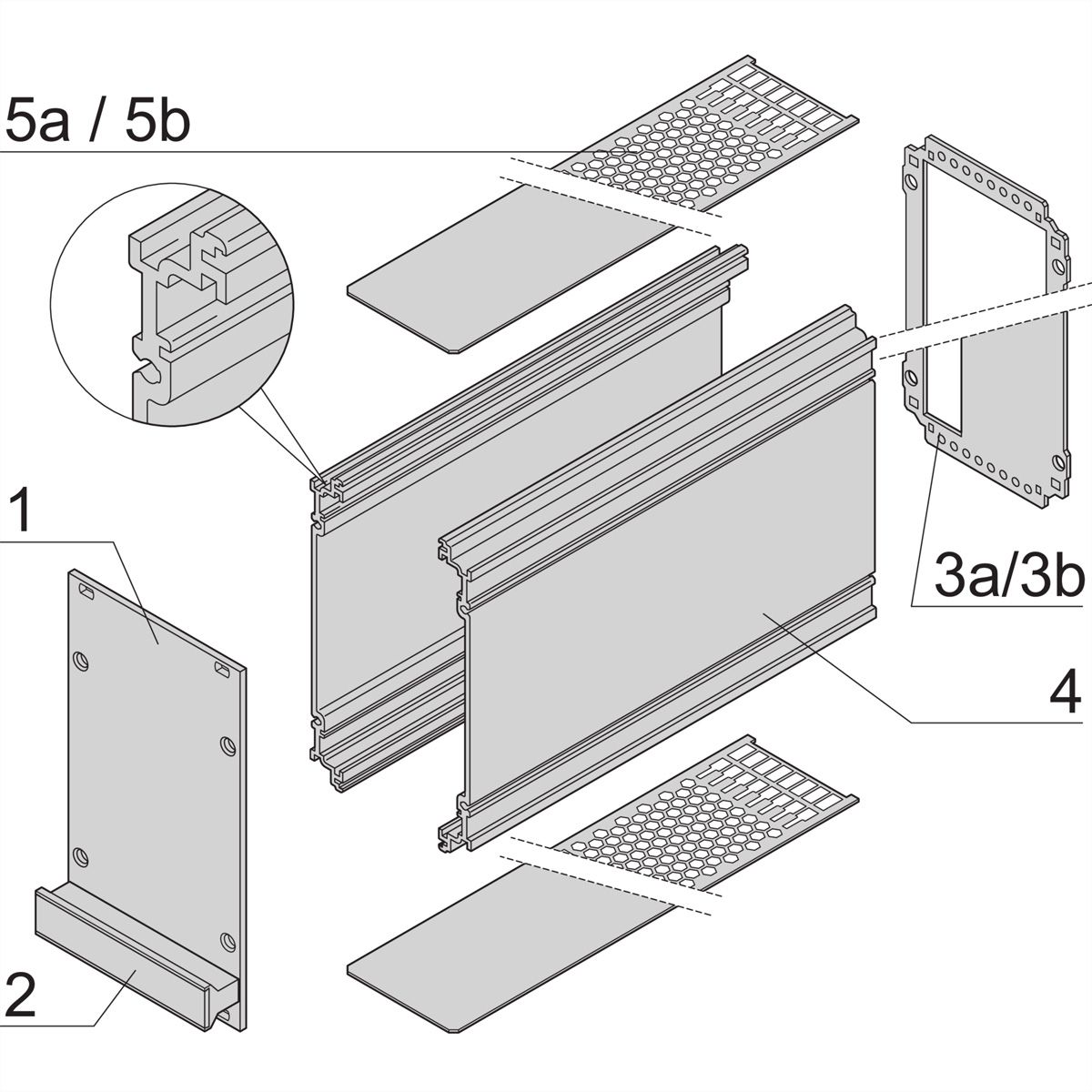

Lieferumfang (Bausatz):
Pos.1 (1x): Frontplatte, Al, 2,5 mm, eloxiert, Schnittkanten blank
Pos.2 (1x): Griff, grau, PPE, UL 94 V-1
Pos.3a (1x): Rückwand, St, verzinkt, 1,5 mm, mit Ausbruch für einen Steckverbinder, inkl. Leiterplattenbefestigung (Slot 1)
Pos.4 (2x): Seitenwand, Al-Profil, passiviert, farblos, mit Nut für eine Leiterplatte
Pos.5b (2x): Abdeckblech, St, verzinkt, 1,0 mm, ohne Perforation
Pos.6 (1x): Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (975,9 KB)

Download

Hersteller-Datenblatt - English (975,1 KB)

Download

Hersteller-Datenblatt - English (1,6 MB)

Download



Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
