SCHROFF Kassetten PRO 3 HE-Bausätze, Frontplatte geschirmt (Textildichtung) - KAS S1 FS EMV 3HE 10TE 167T

SCHROFF Kassetten PRO 3 HE-Bausätze, Frontplatte geschirmt (Textildichtung) - KAS S1 FS EMV 3HE 10TE 167T

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 20.12.2024
Art.-Nr. 26156179
Marke / Hersteller SCHROFF
Herst.-Art.-Nr. 24813210
EAN 4036088065200
Paketgewicht 0,467 kg

Beschreibung

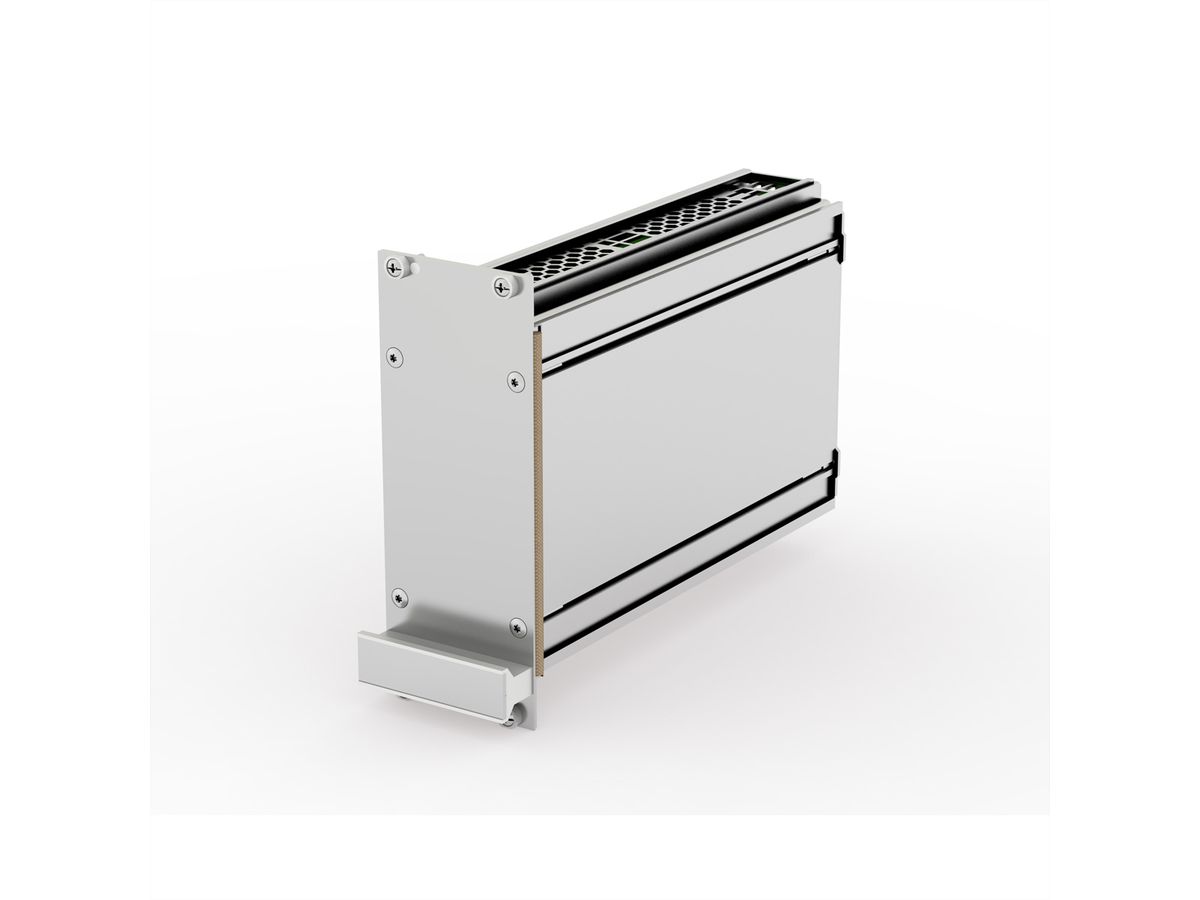

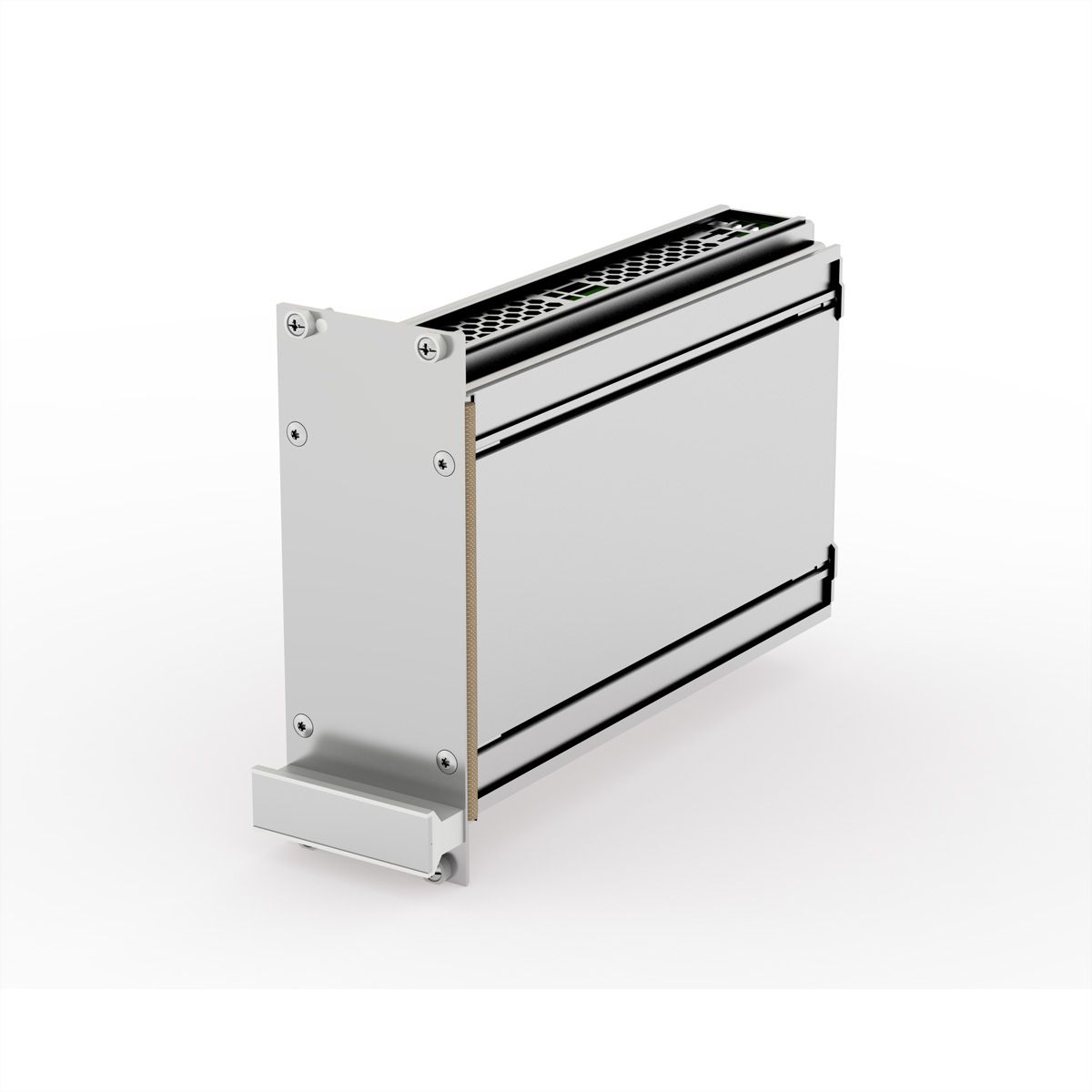

Kassettenbausatz, geschirmt, Deckblech perforiert, Ausbruch in der Rückwand für 1 Steckverbinder, 3 HE, 10 TE, 167 mm

PIU S1 GR EMC 3U 10HP 167D

Rechte und linke Seitenwandprofile mit Nut, zum Einschieben einer Leiterplatte - Tiefe: 167 mm - Deckblech-Ausführung: Mit Perforation für Führungsschienen (5a), (Luftdurchsatz ca. 60 %), Führungsschienen bitte separat bestellen - Rückwand-Ausführung: Mit einem Ausbruch für einen Steckverbinder (3a)

Spezifikationen

Hersteller SCHROFF
Produktgruppe SCHROFF 19" Schränke & Ausbauteile
Produkttyp Kassetten
Höheneinheiten 3 HE
Breiteneinheiten 10 TE
Tiefe 167 mm
Verpackungshöhe 60 mm
Verpackungsbreite 130 mm
Verpackungstiefe 220 mm
Paketgewicht 0.467 kg

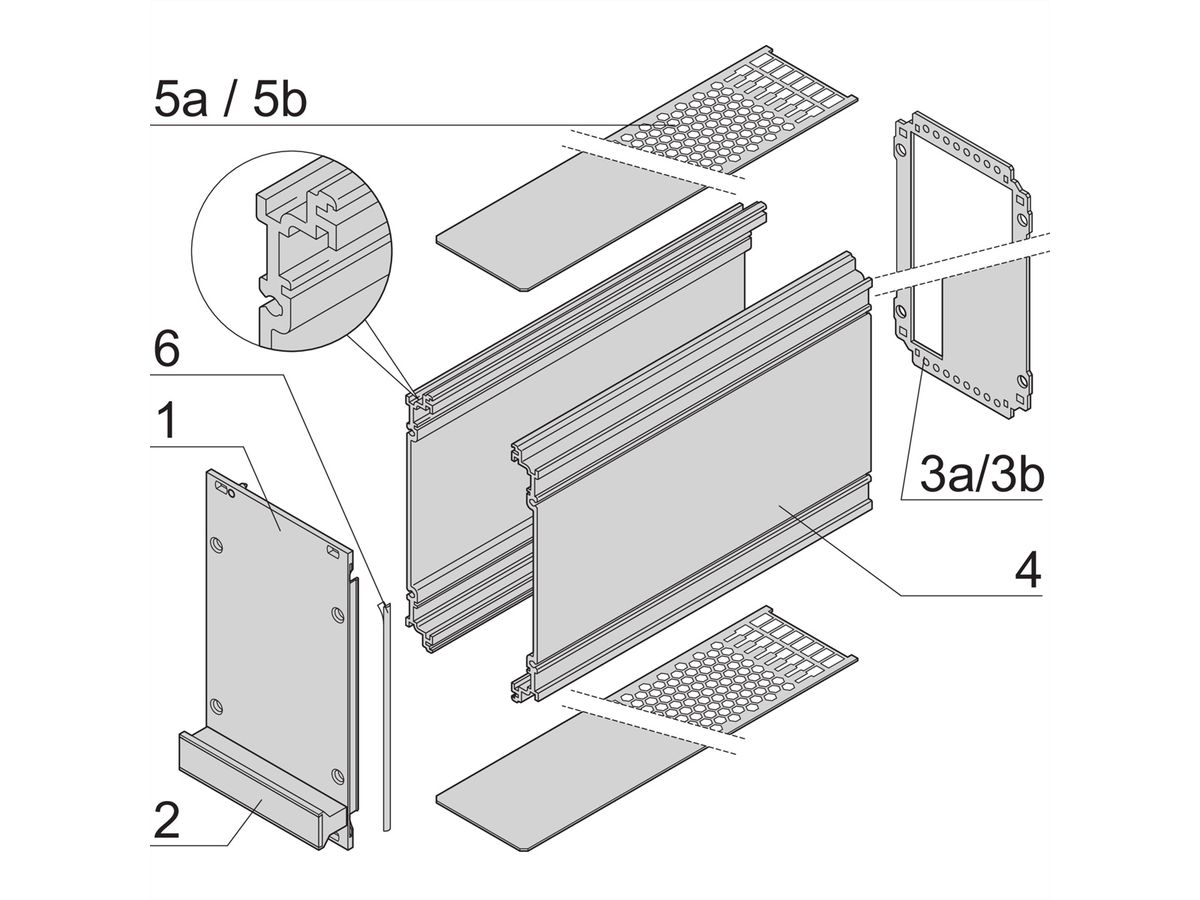

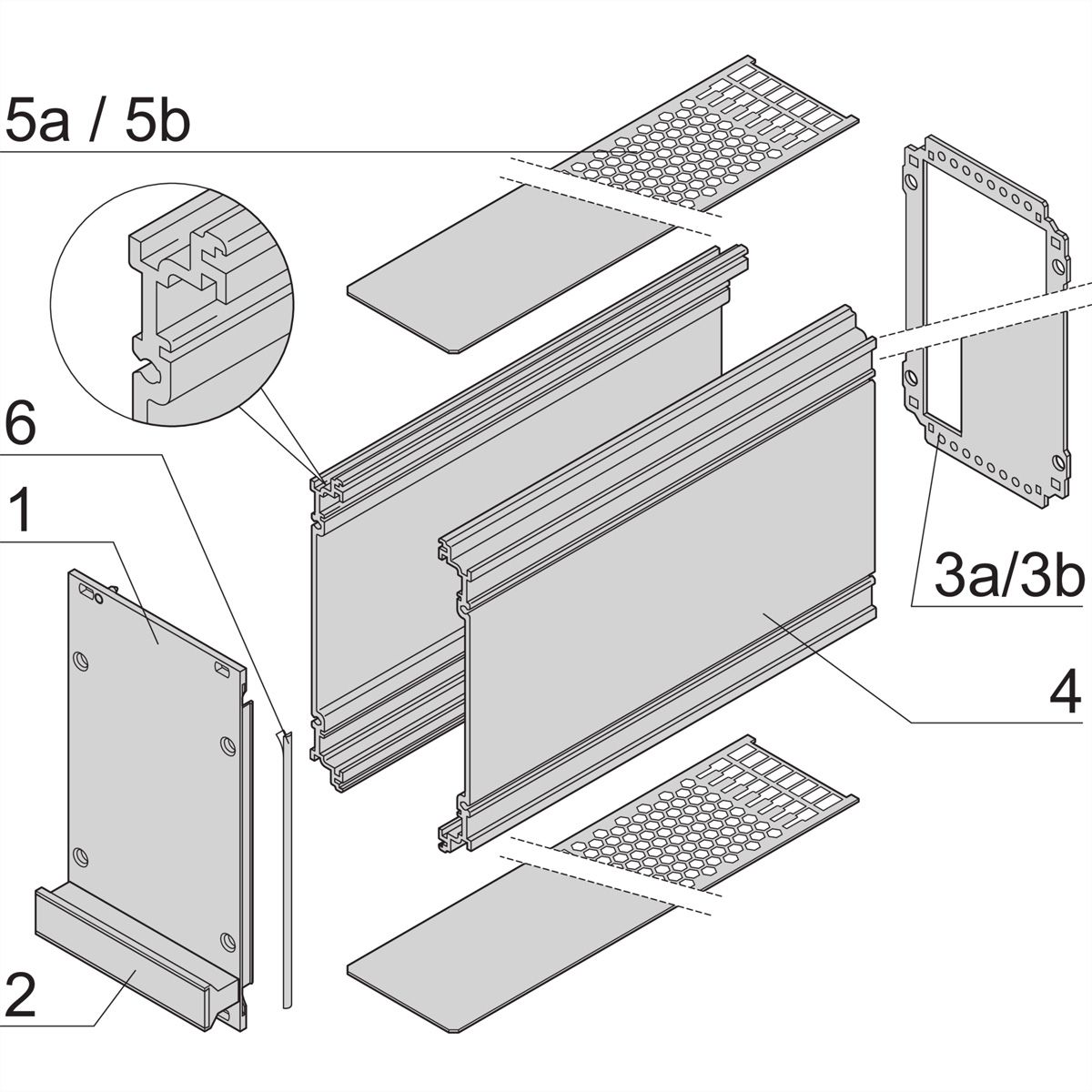

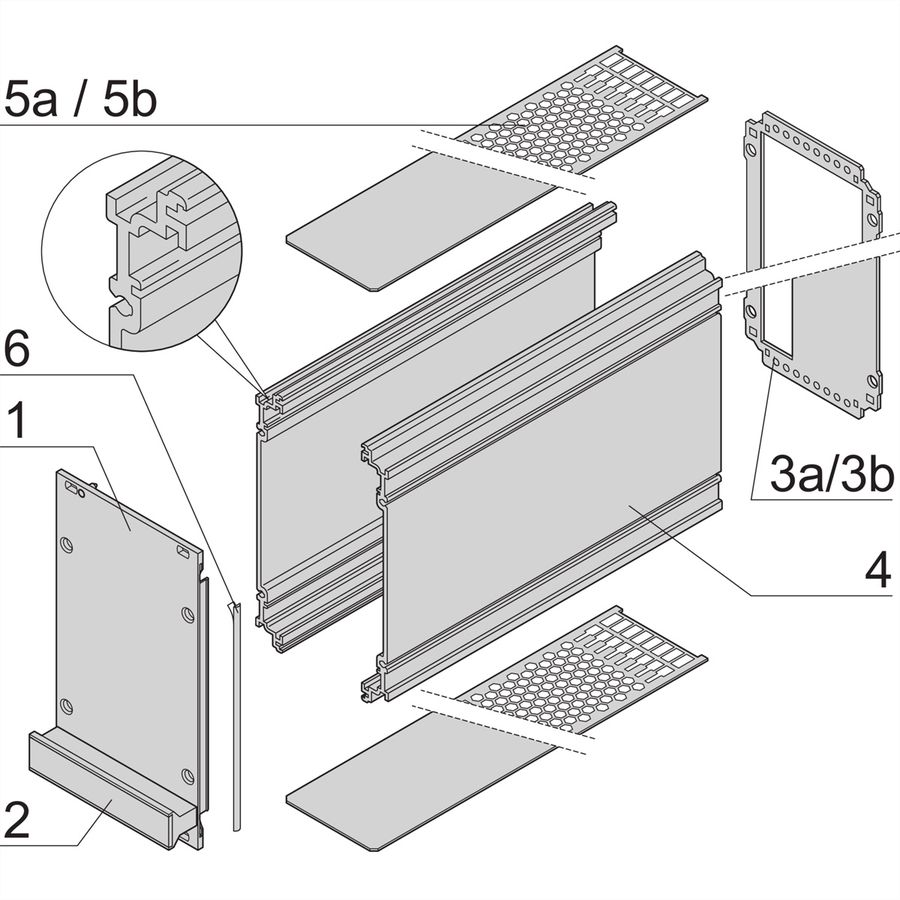

Lieferumfang (Bausatz):
Pos.1 (1x): Frontplatte, U-Profil eloxiert, Rückseite leitfähig, Zentrierpin eingepresst
Pos.2 (1x): Griff, grau, PPE, UL 94 V-1
Pos.3a (1x): Rückwand, St, verzinkt, 1,5 mm, mit Ausbruch für einen Steckverbinder, inkl. Leiterplattenbefestigung (Slot 1)
Pos.4 (2x): Seitenwand, Al-Profil, passiviert, farblos, mit Nut für eine Leiterplatte
Pos.5a (2x): Abdeckblech, St, verzinkt, 1,0 mm, mit Perforation
Pos.6 (1x): EMV-Dichtung (Textil)
Pos.7 (1x): Befestigungsmaterial
