SCHROFF Frontplatte, klappbar - FRONTPLATTE KLAPPB.3HE 28TE

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 22.07.2024

Art.-Nr.	26152239
Marke / Hersteller	SCHROFF
Herst.-Art.-Nr.	20838280
Paketgewicht	0,22 kg

Beschreibung

Frontplatten-Kit, ungeschirmt, untere Scharniere, 3 HE, 28 TE

FRONTPL. BTM.HINGED 3U 28HP

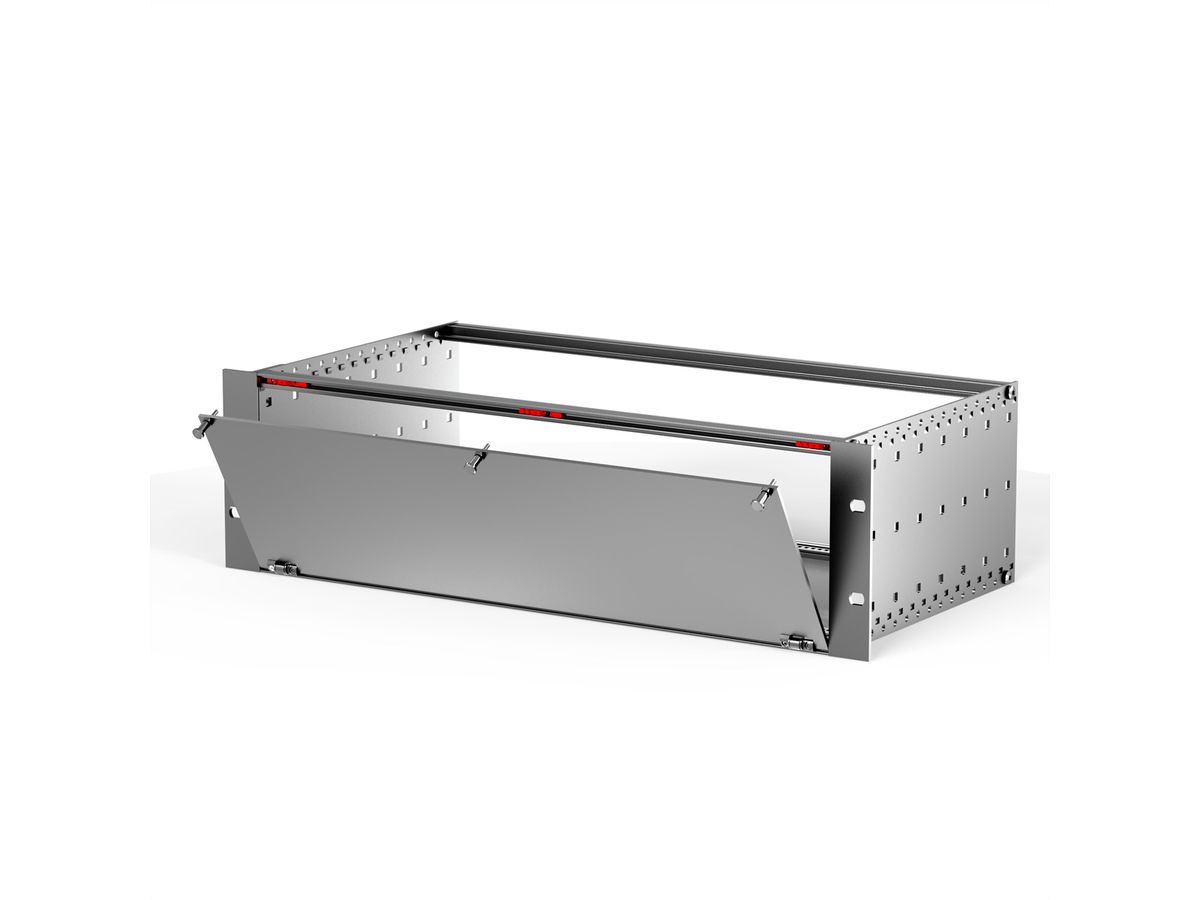

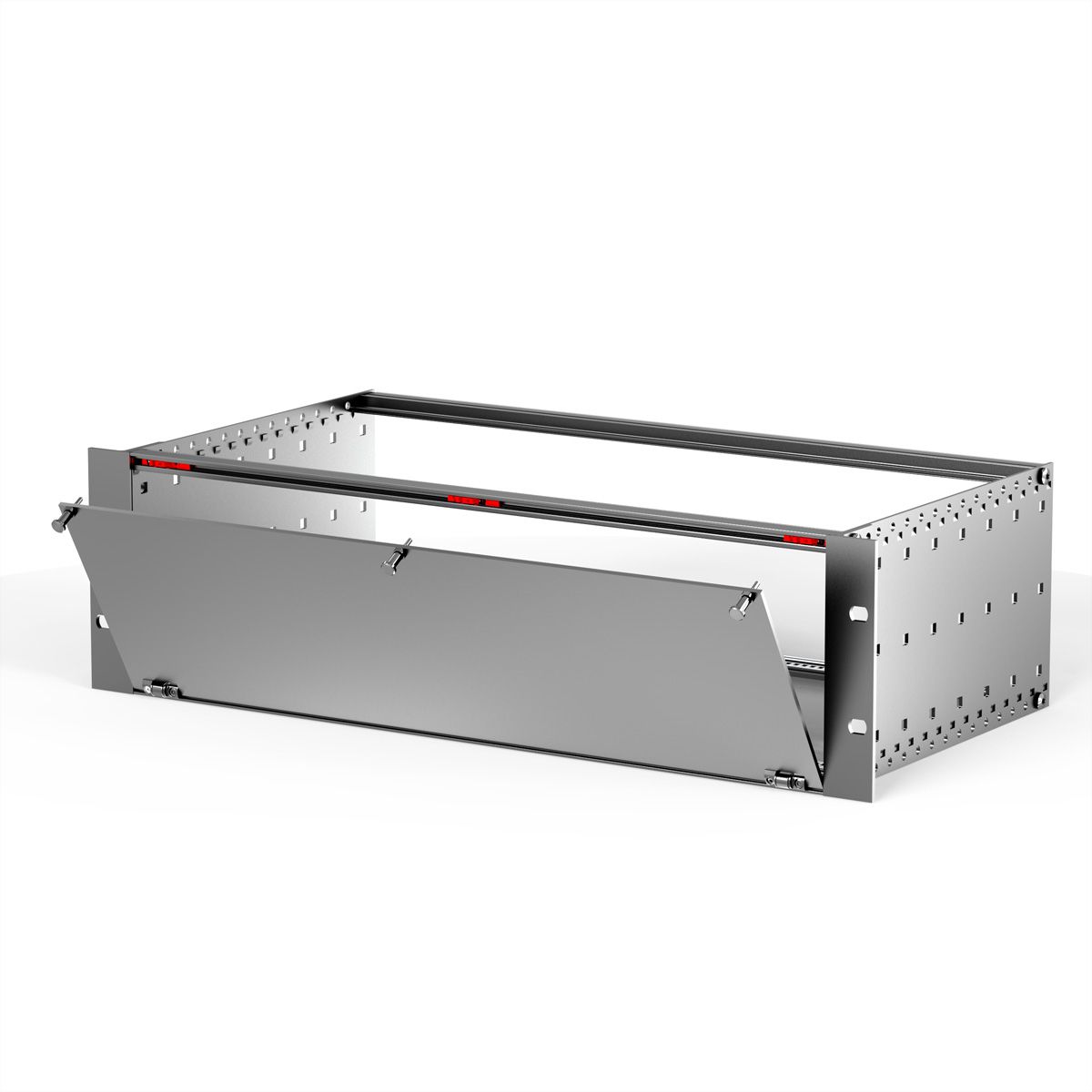

Für Baugruppenträger und Gehäuse, aushängbar bei 135° (Baugruppenträger, ratiopacPRO-, propac-Gehäuse) - Die nutzbare Breite wird nicht eingeschränkt - Montage an Modulschienen - Ungeschirmt

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	Frontblenden
Höheneinheiten	3 HE
Breiteneinheiten	28 TE

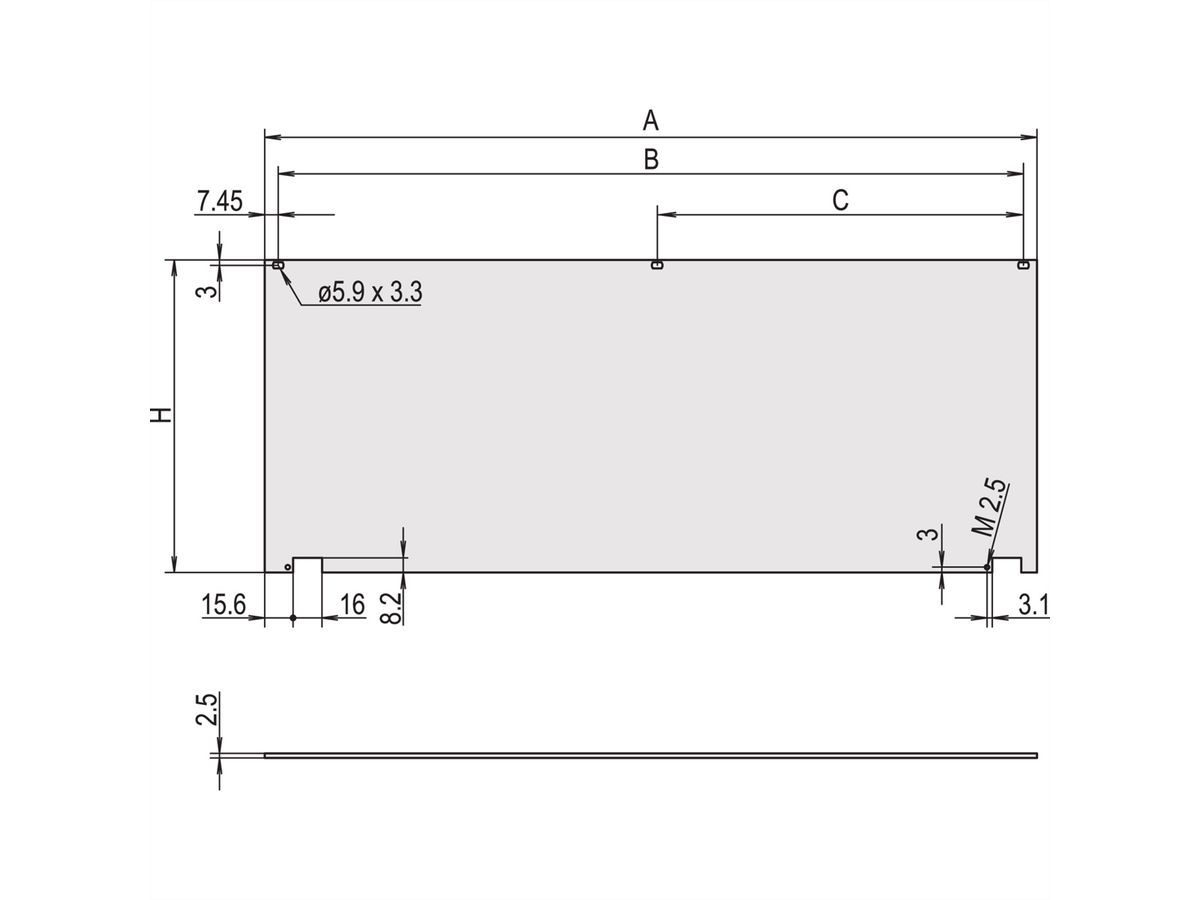

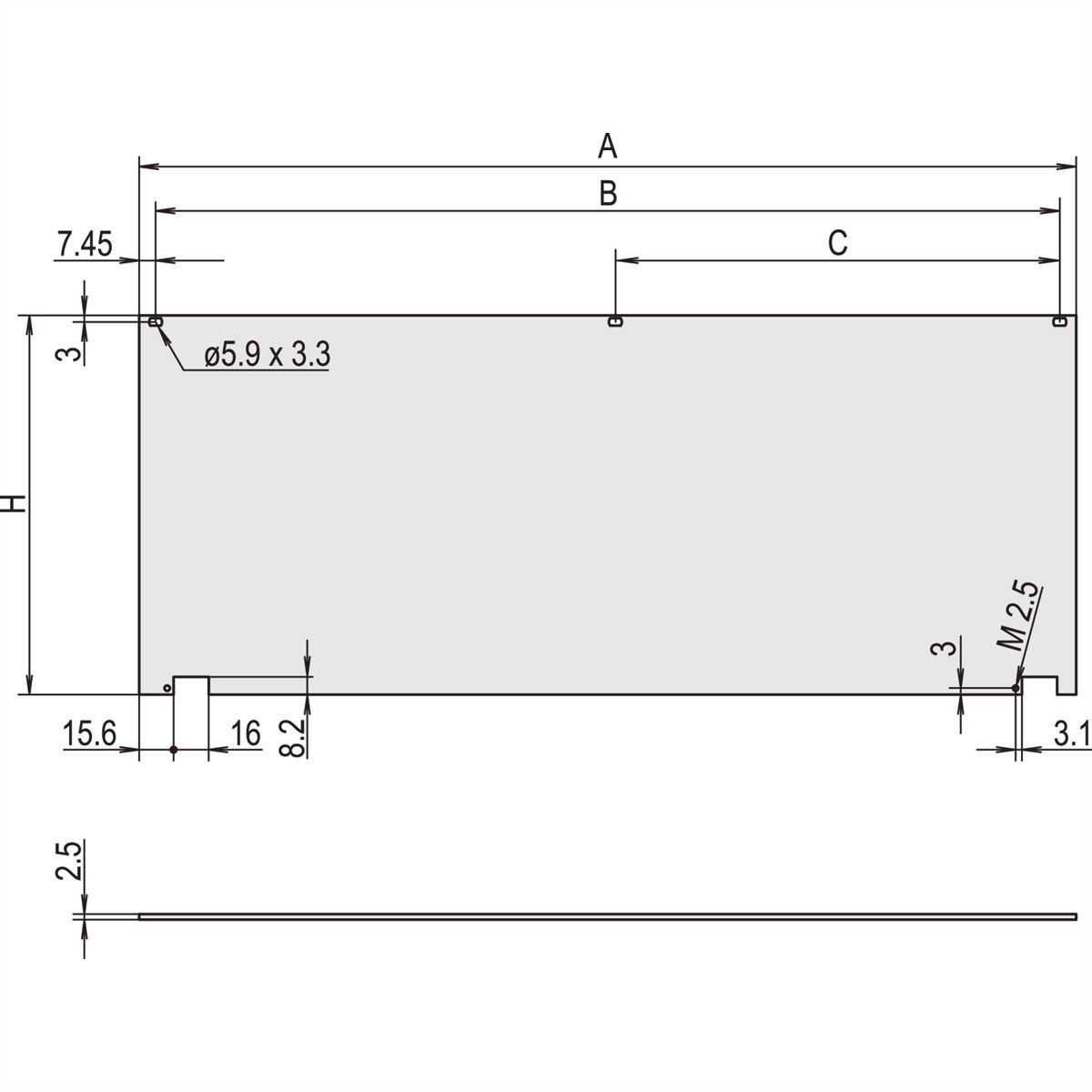

Höhe	128.4 mm
Tiefe	2.5 mm

Lieferumfang (Bausatz):

Pos.1 (1x):	Teilfrontplatte klappbar, Al, 2,5 mm eloxiert, Schnittkanten blank
Pos.2 (2x):	Scharnier, Zn-Druckguss, vernickelt
Pos.3 (2x):	Nippel, PA
Pos.4 (2x):	Rändelschraube M2,5 x 12,3, St, vernickelt
Pos.5 (1x):	Satz Befestigungsmaterial

Downloads

Hersteller-Datenblatt - Deutsch (248,2 KB)

Download

Hersteller-Datenblatt - English (247,5 KB)

Download

PDF-Datenblatt - Benutzeranleitung - Deutsch (273,7 KB)

Download
