Beschreibung

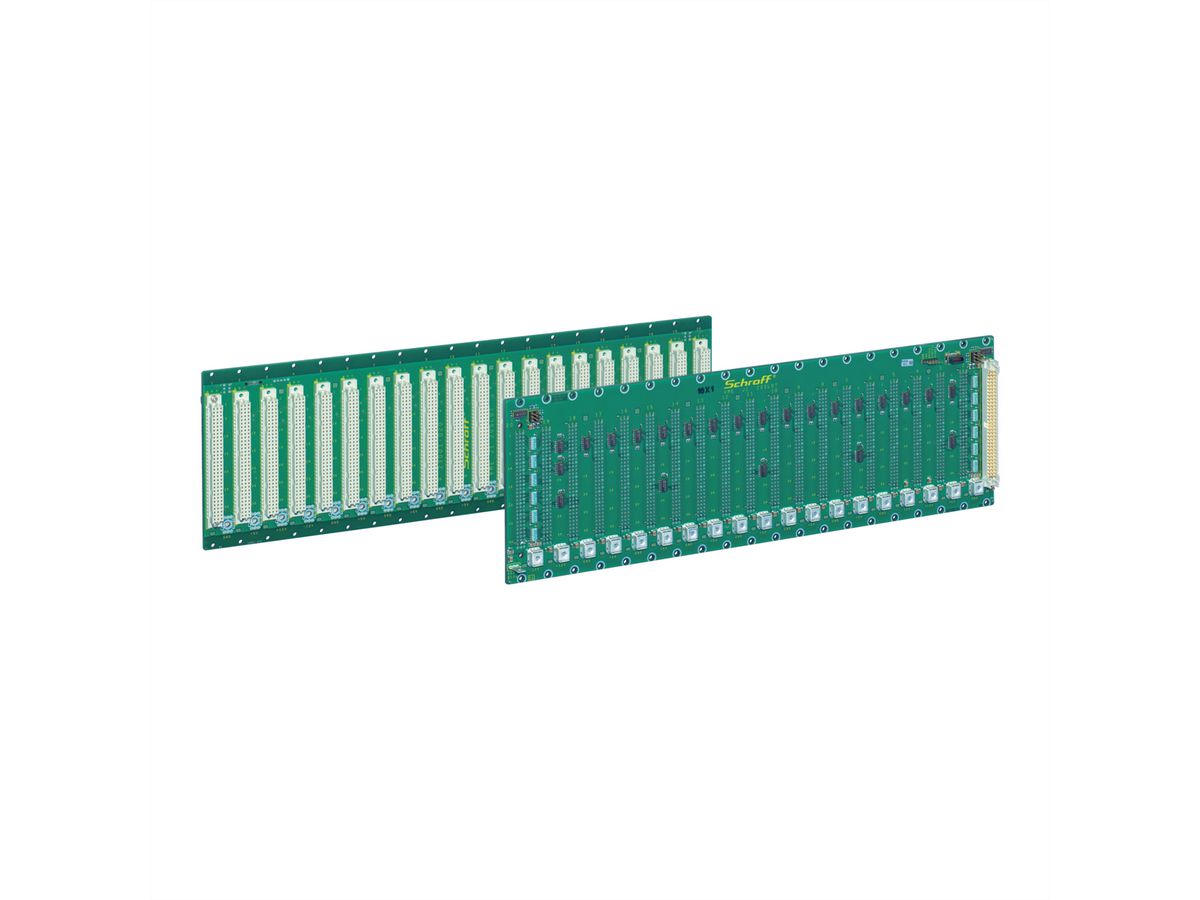

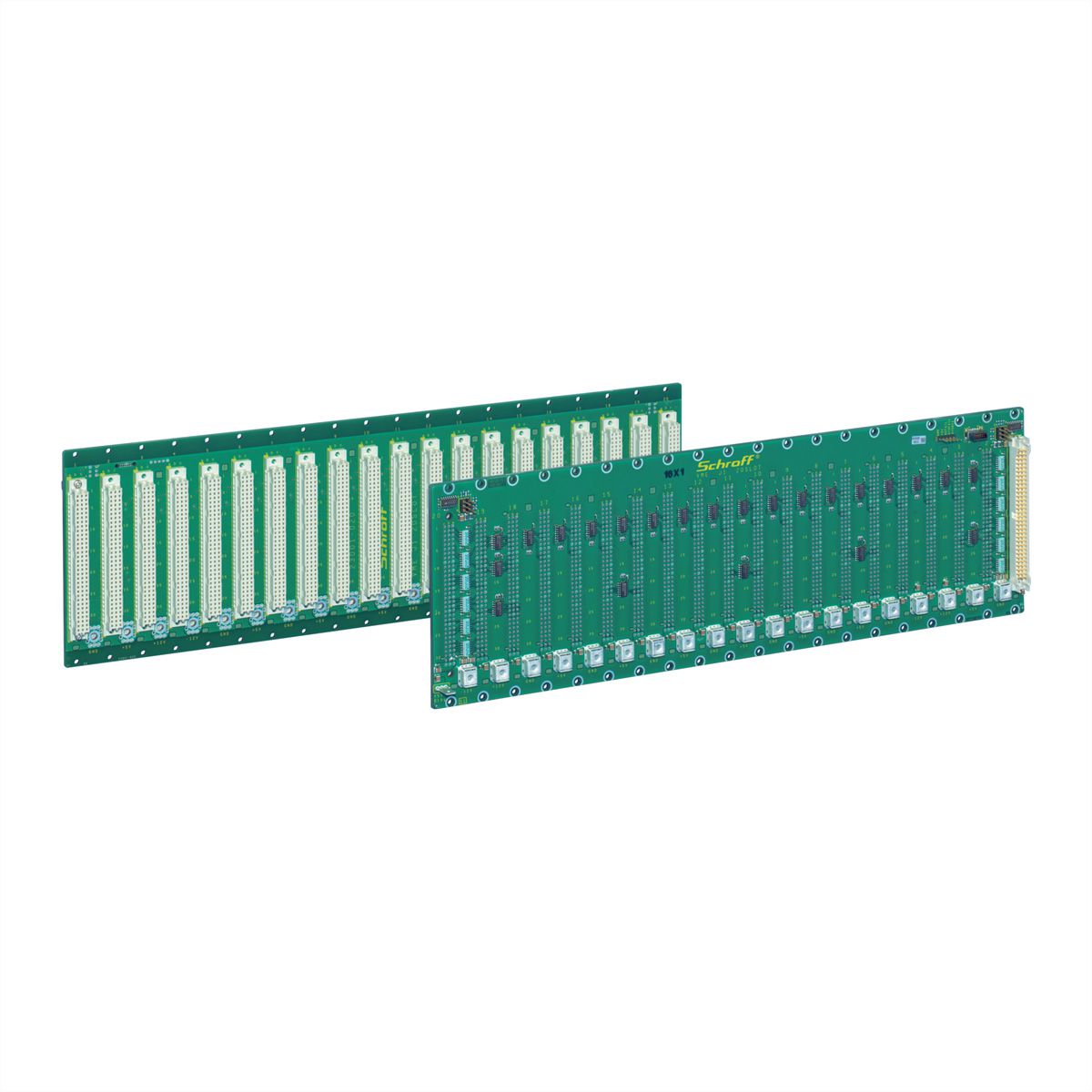

VMEbus J1 Backplane 3 HE, 12 Slots

• Nach der Norm ANSI/VITA 1-1994 VME64
• 3 HE mit J1 Ebene

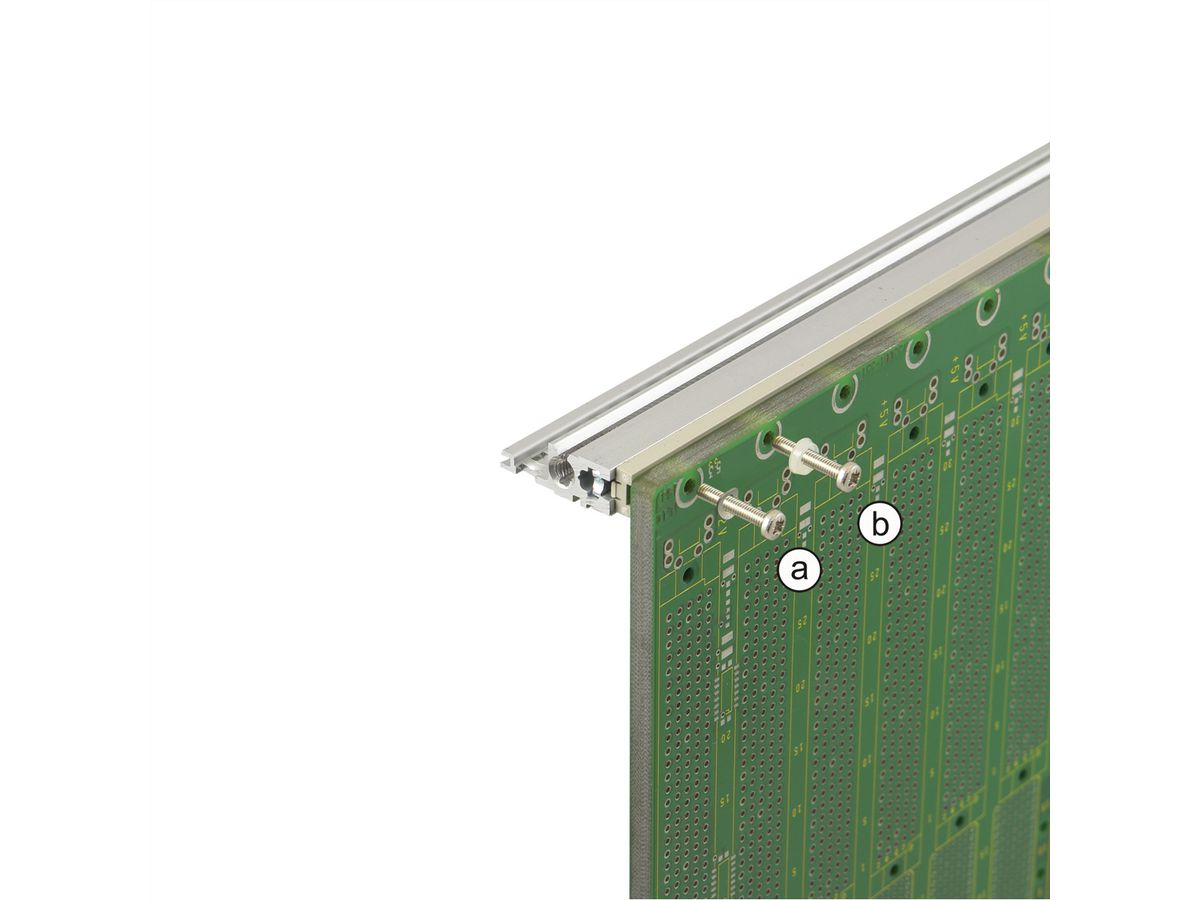

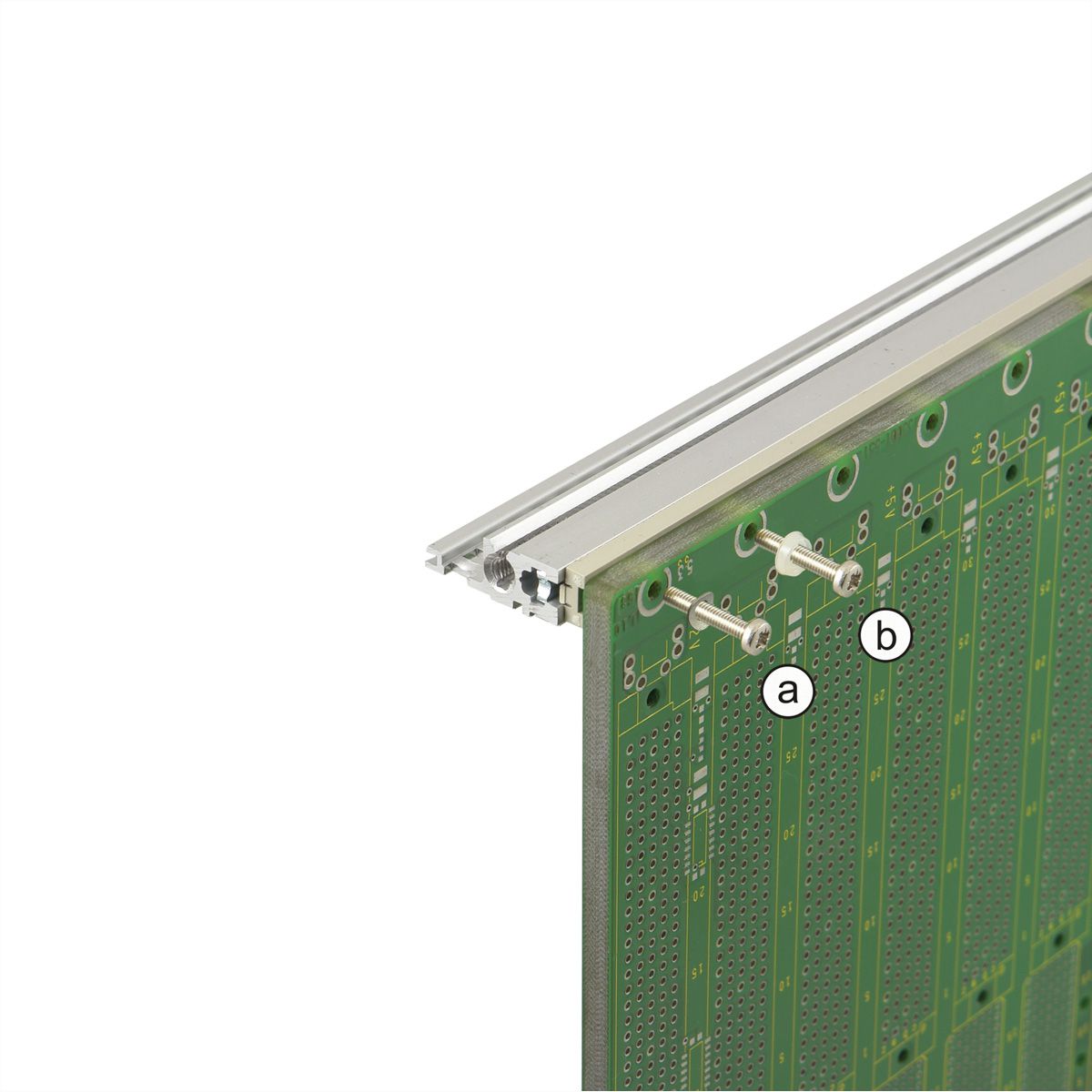

• Verbindung oder Trennung von Digital-GND und Chassis-GND kann über eine Schraube geändert werden
• Aktive/passive Terminierung, über Jumper umschaltbar; passive Terminierung voreingestellt
• Elektronisch‐automatisches Daisy Chain (EDC)
• Einspeisung der Versorgungsspannungen über Powerbugs (Ringöse M4) oder FASTON

Die VMEbus Backplanes von nVent SCHROFF verfügen aufgrund der Keramikkondensatoren und der SMD-Fertigungstechnologie über hervorragende Hochfrequenz-Rauschunterdrückung und sehr hohe MTBF-Werte.
Andere Konfigurationen auf Anfrage erhältlich.

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	VME backplanes
Höheneinheiten	3 HE
Höhe	128.5 mm
Verpackungshöhe	0 mm
Verpackungsbreite	0 mm
Verpackungstiefe	0 mm
Paketgewicht	0 kg
