SCHROFF 8 HE, 21 Slot - BGTR VME 8HE 84TE 21SLOT

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 16.12.2024

Art.-Nr.	26152195
Marke / Hersteller	SCHROFF
Herst.-Art.-Nr.	20836815
Paketgewicht	17,72 kg

Beschreibung

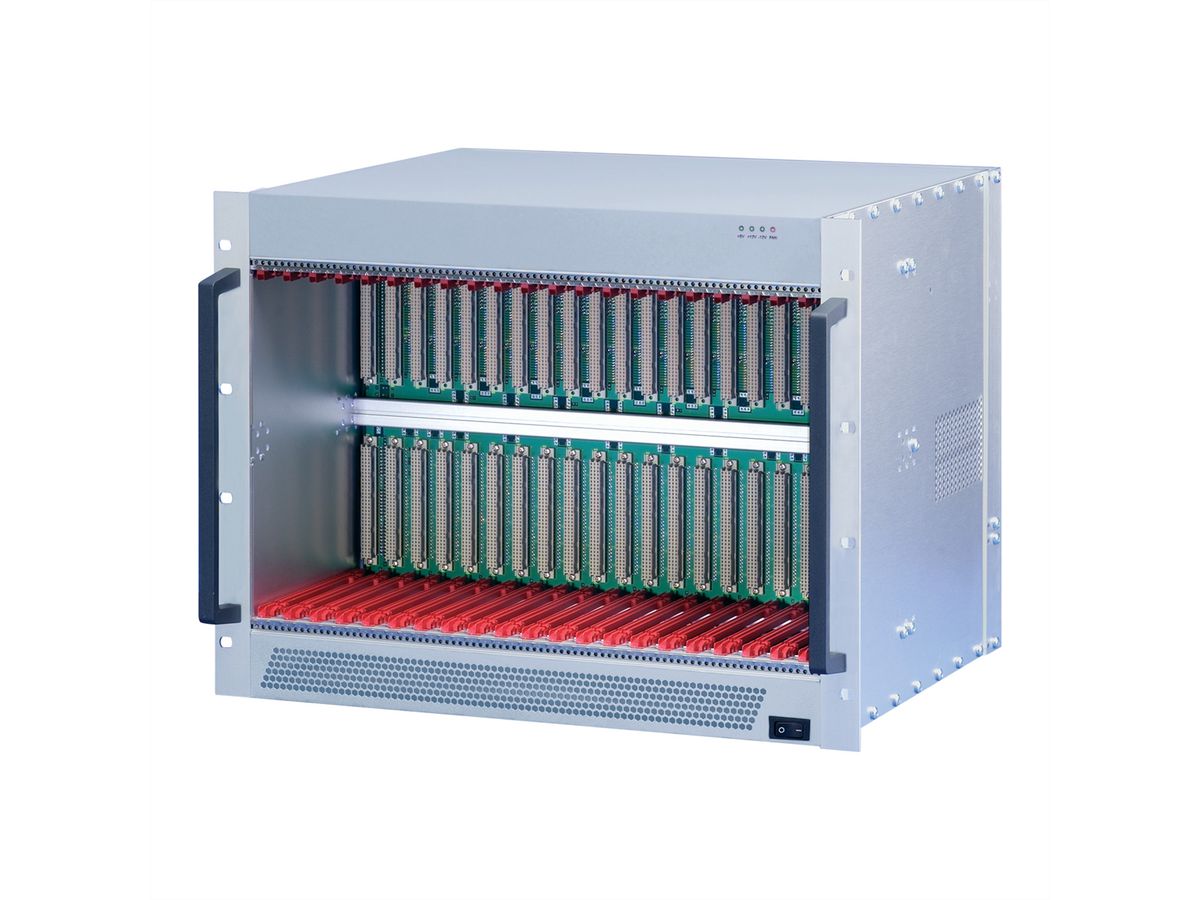

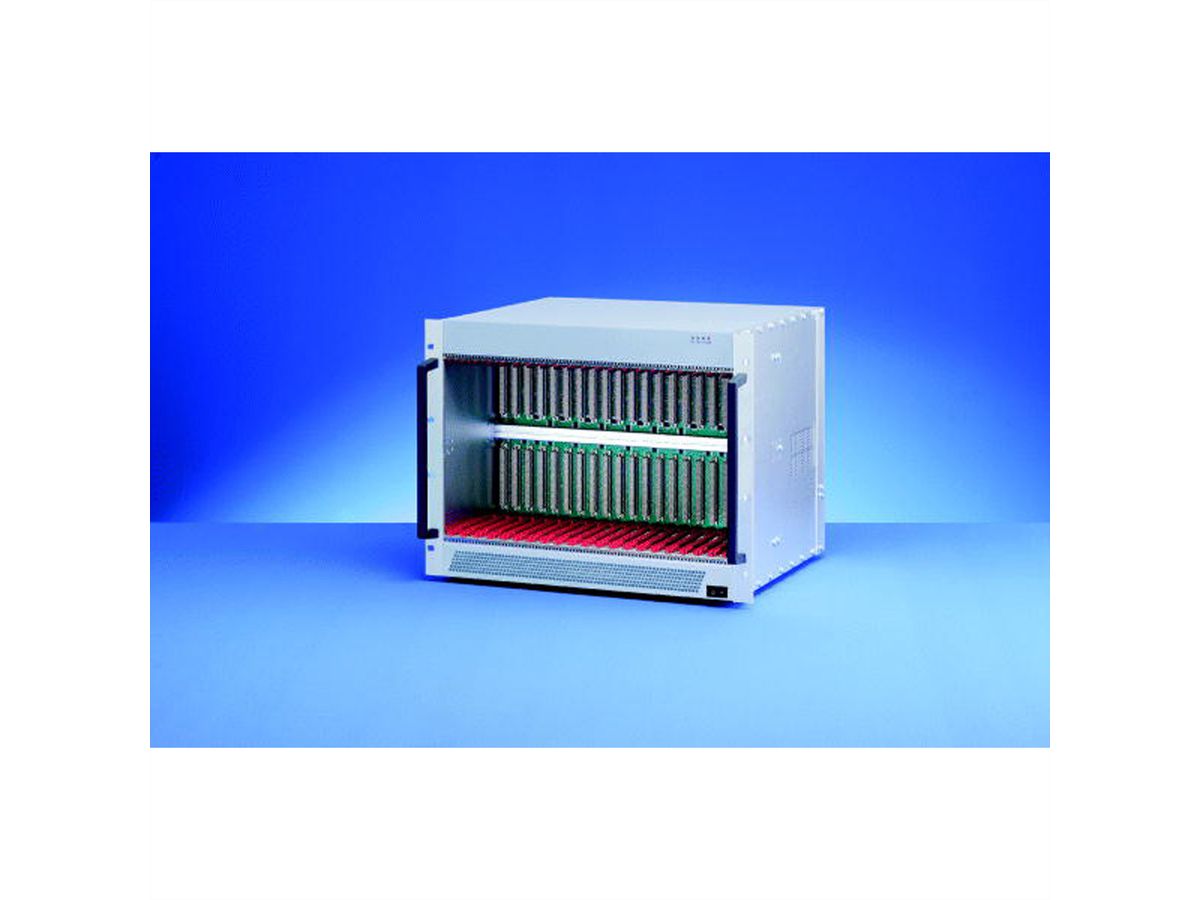

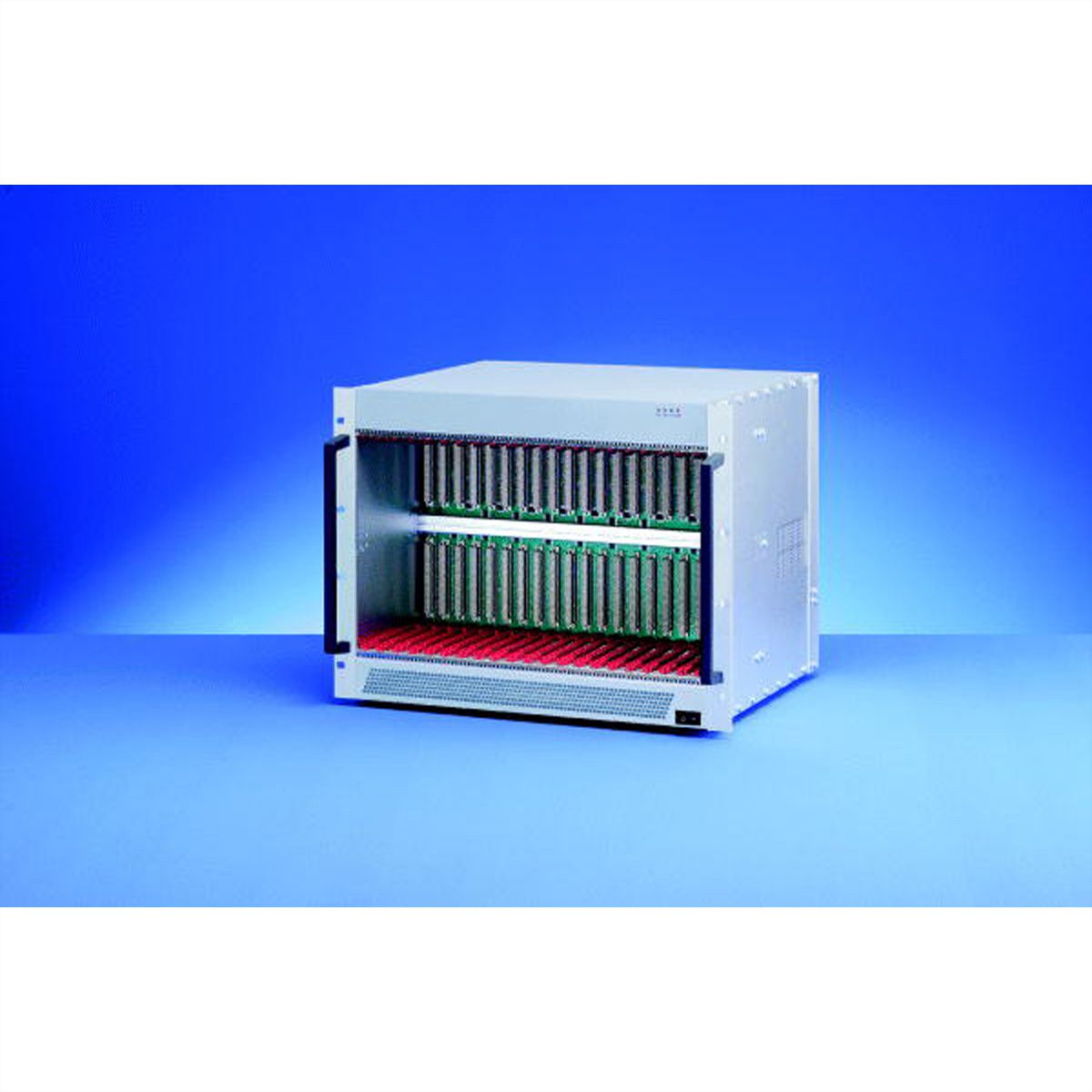

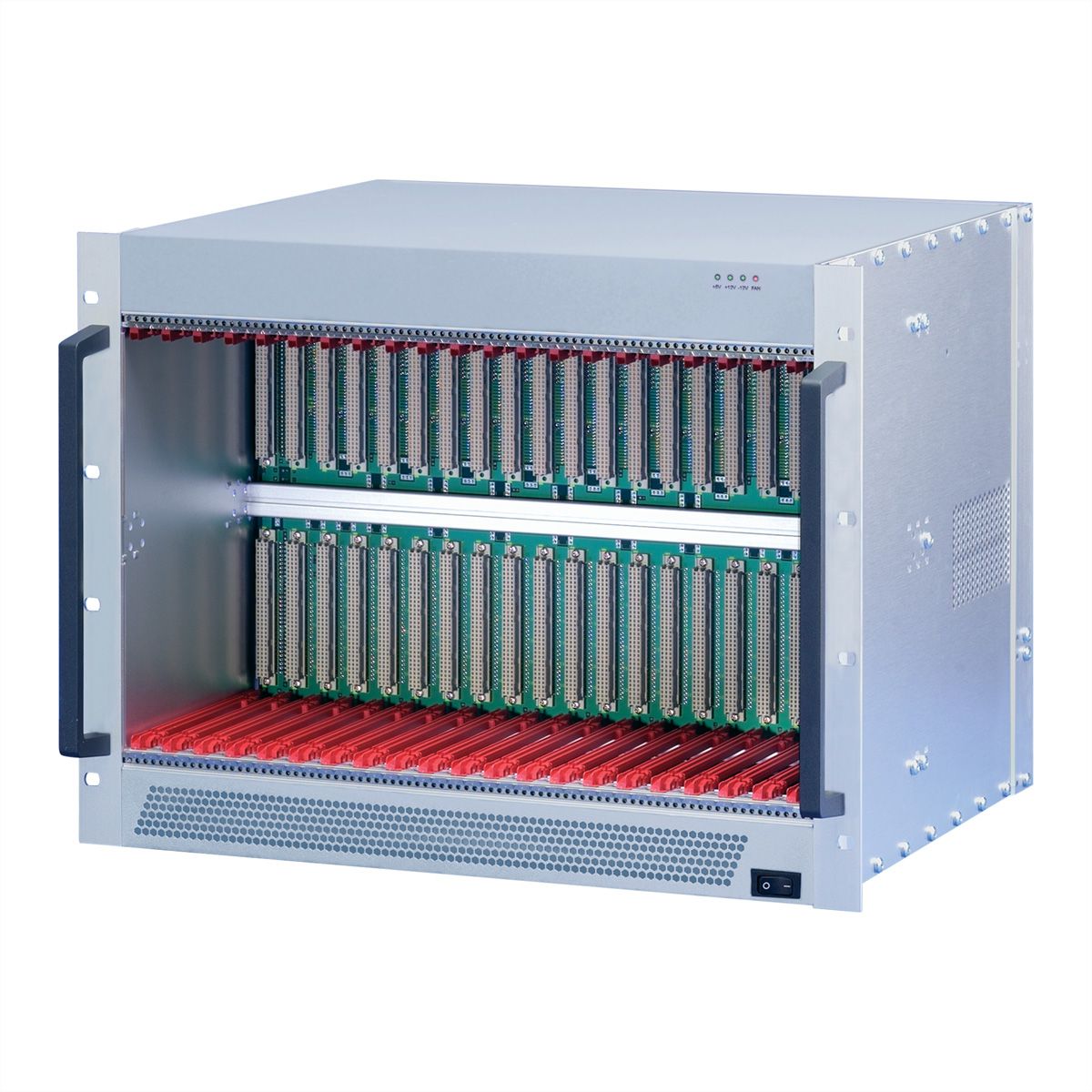

VME-System, 8 HE, 21 Slot, Open-Frame-Netzteil

SUBR VME 8U 84HP 21SLOT

System gemäss IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11); Backplane konform zu VITA 1.1-1994 - System für vertikalen Karteneinbau mit Kartenformaten - Frontseite: 6 HE, 160 mm tief - Rückseite: 6 HE, 12 TE, 80 mm tief; für Transition Module - Backplane VME21 Slot, 6 HE, J1/J2-Monolithic - Netzgerät, Open Frame, 744 W (600 W bei < 180 VAC) - Entwärmung mit drei Lüfter von vorne nach hinten; temperaturüberwacht mit Fan Control Modul (FCM) - Anzeigemodul für DC-Betriebsspannungen, Lüfter- und Temperaturalarm

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	VME PRO Systeme
Höheneinheiten	8 HE
Höhe	354.8 mm
Tiefe	355 mm
Verpackungshöhe	0 mm
Verpackungsbreite	0 mm
Verpackungstiefe	0 mm
Paketgewicht	17.72 kg

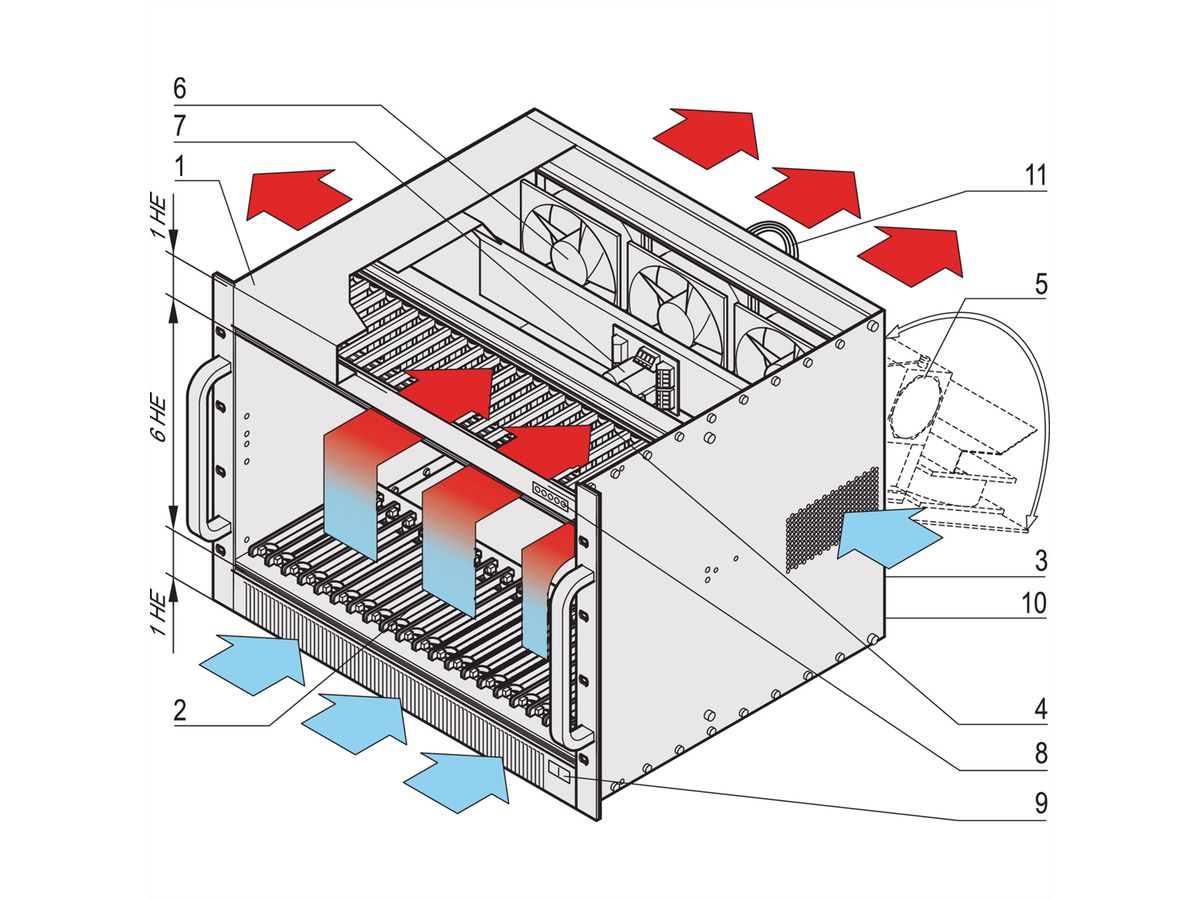

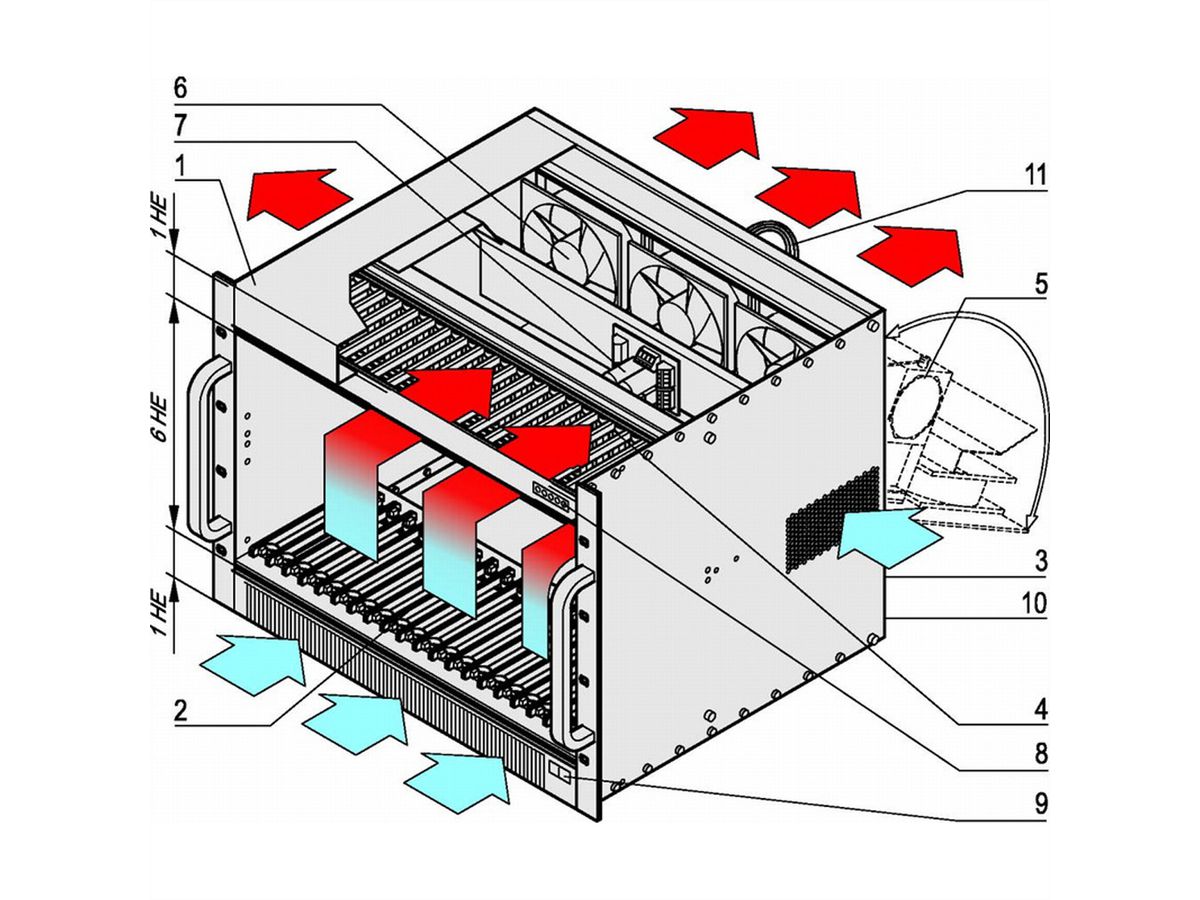

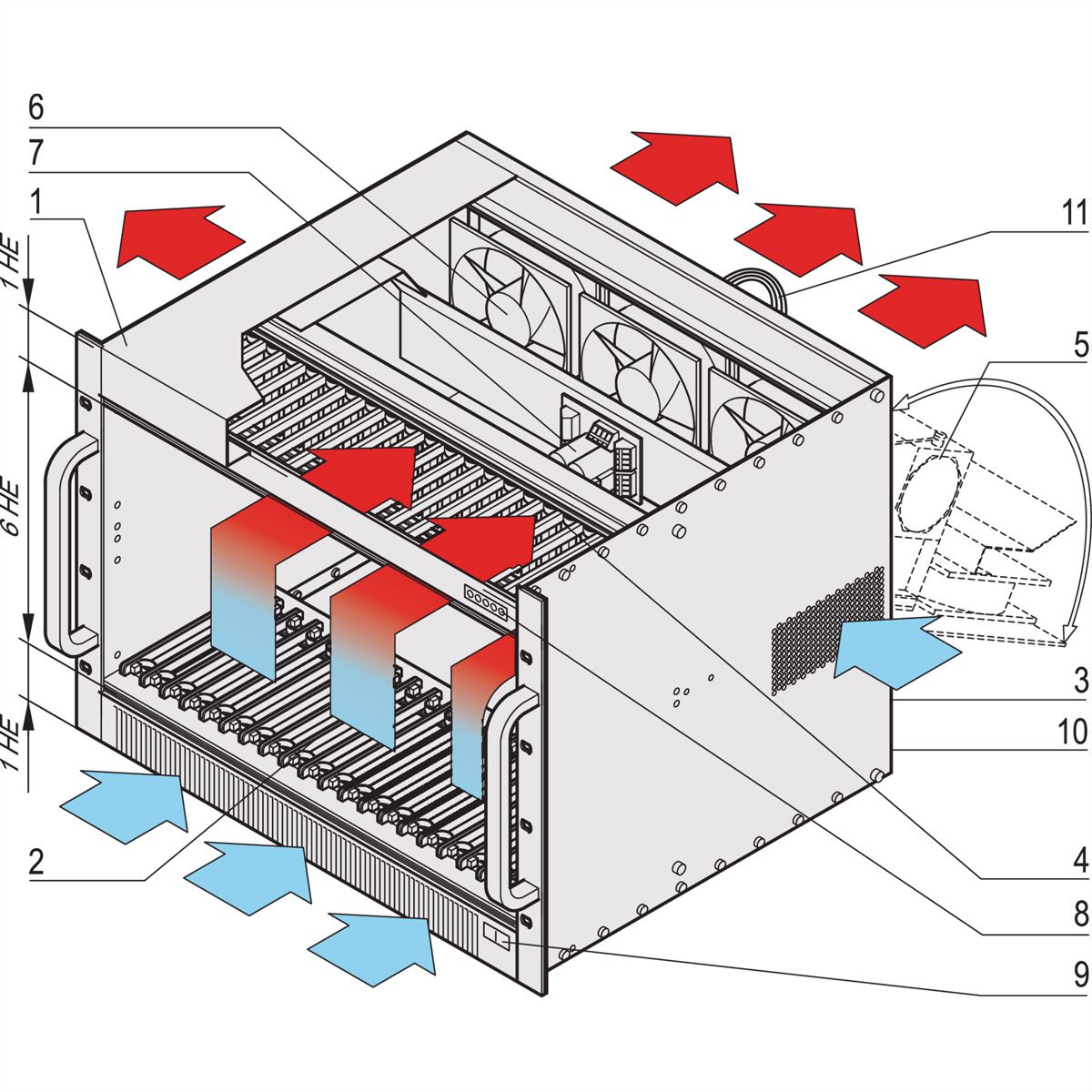

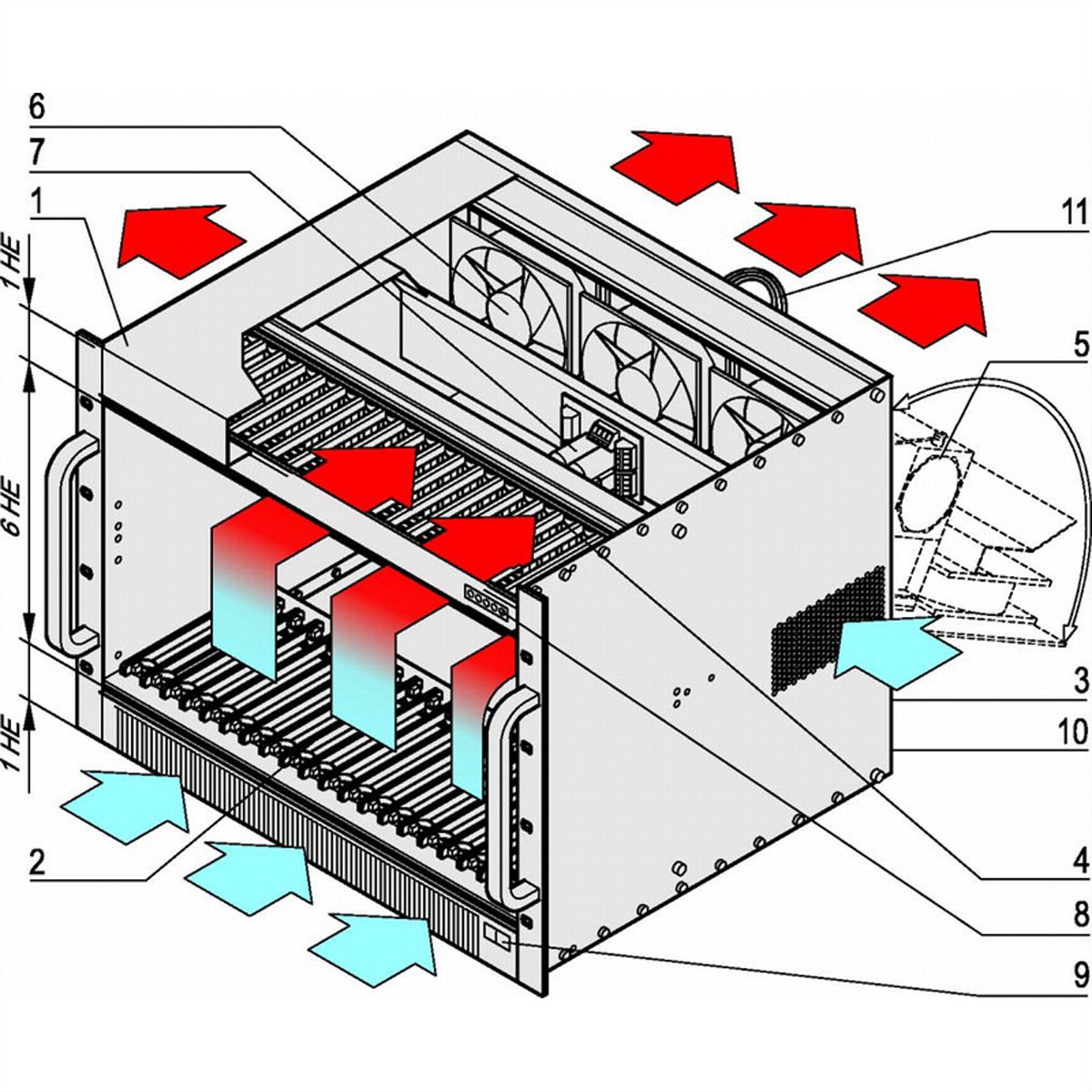

Lieferumfang (komplett montiert, verdrahtet und getestet):

Pos.1 (1x):	Geschirmter 19"-Einschub, Al; 19"-Winkel, geschlossenes Deck-, Bodenblech (RAL 9006); Frontgriffe (RAL 7016)
Pos.2 (21x):	Steckplatz vorne; IEEE-Führungsschienen, inkl. ESD-Clips (ESD-Clips rechts montiert), für vertikalen Karteneinbau, (6 HE, 160 mm tief)
Pos.3 (3x):	Steckplatz hinten; IEEE-Führungsschienen, inkl. ESD-Clips (ESD-Clips rechts montiert), für vertikalen Karteneinbau von Transition Module, (6 HE, 80 mm tief); mit EMV-Frontplatte 6 HE / 12 TE abgedeckt
Pos.4 (1x):	Backplane VME für 6 HE Karten, 21 Slot, J1/J2-Monolithic (Bestell-Nr. 23001-081)
Pos.5 (1x):	Netzgerät, Open Frame; 744 W (600 W bei < 180 VAC; Bestell-Nr. 11098-140)
Pos.6 (3x):	Lüfter; Rückwand aufklappbar, 5 HE, 84 TE; temperaturabhängige Drehzahlgeregelung
Pos.7 (1x):	Fan Control Modul (FCM) zur Lüfter-Überwachung/-Regelung (Bestell-Nr. 23207-021)
Pos.8 (1x):	Anzeigemodul
Pos.9 (1x):	Netzschalter
Pos.10 (1x):	AC-Netzeingang (IEC 320-C14-Stecker), Netzfilter, Netzsicherung
Pos.11 (1x):	Kabelbaum zur Verbindung aller Systemkomponenten
