SCHROFF 4 HE, 8 Slot - BGTR VME 4HE 84TE 8SL HORIZ

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 16.12.2024

Art.-Nr.	26152187
Marke / Hersteller	SCHROFF
Herst.-Art.-Nr.	20836415
EAN	4036088051685
Paketgewicht	10,12 kg

Beschreibung

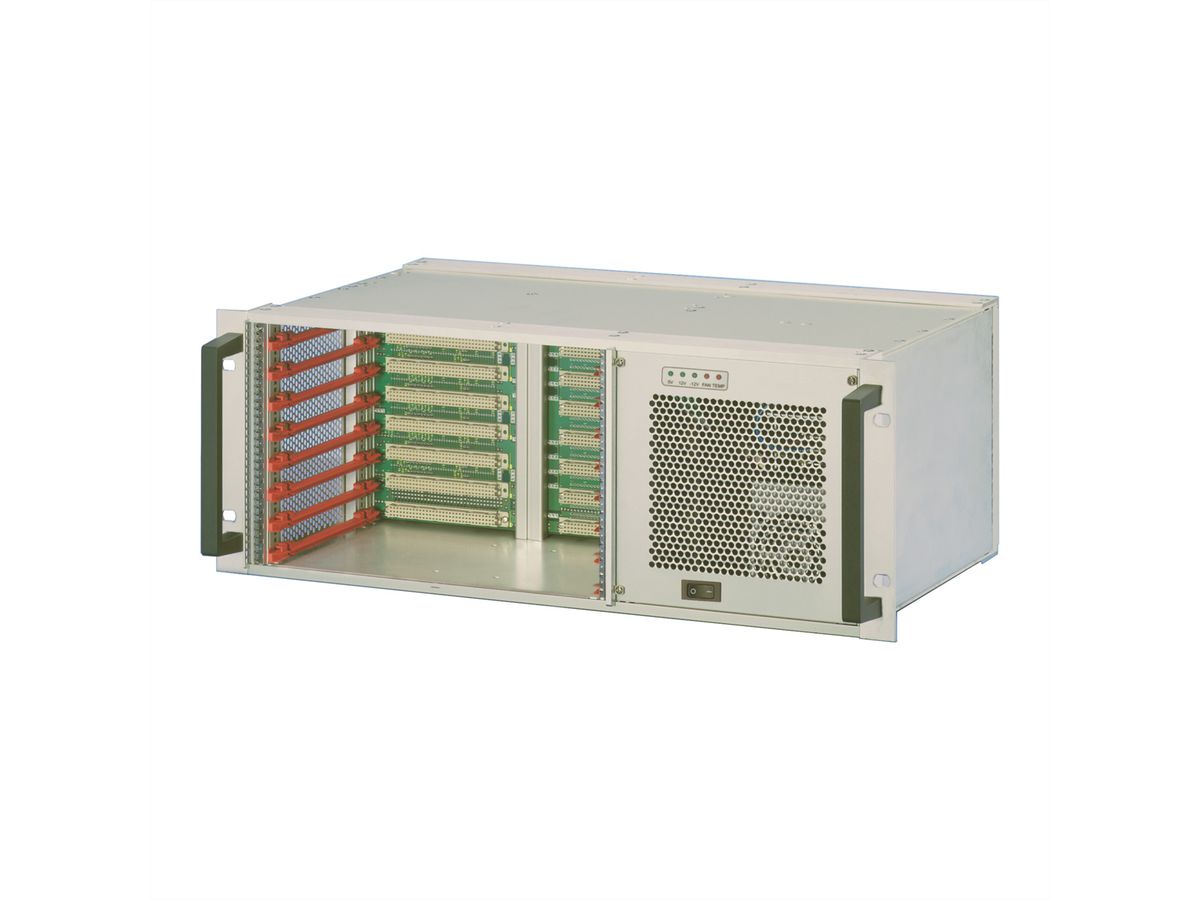

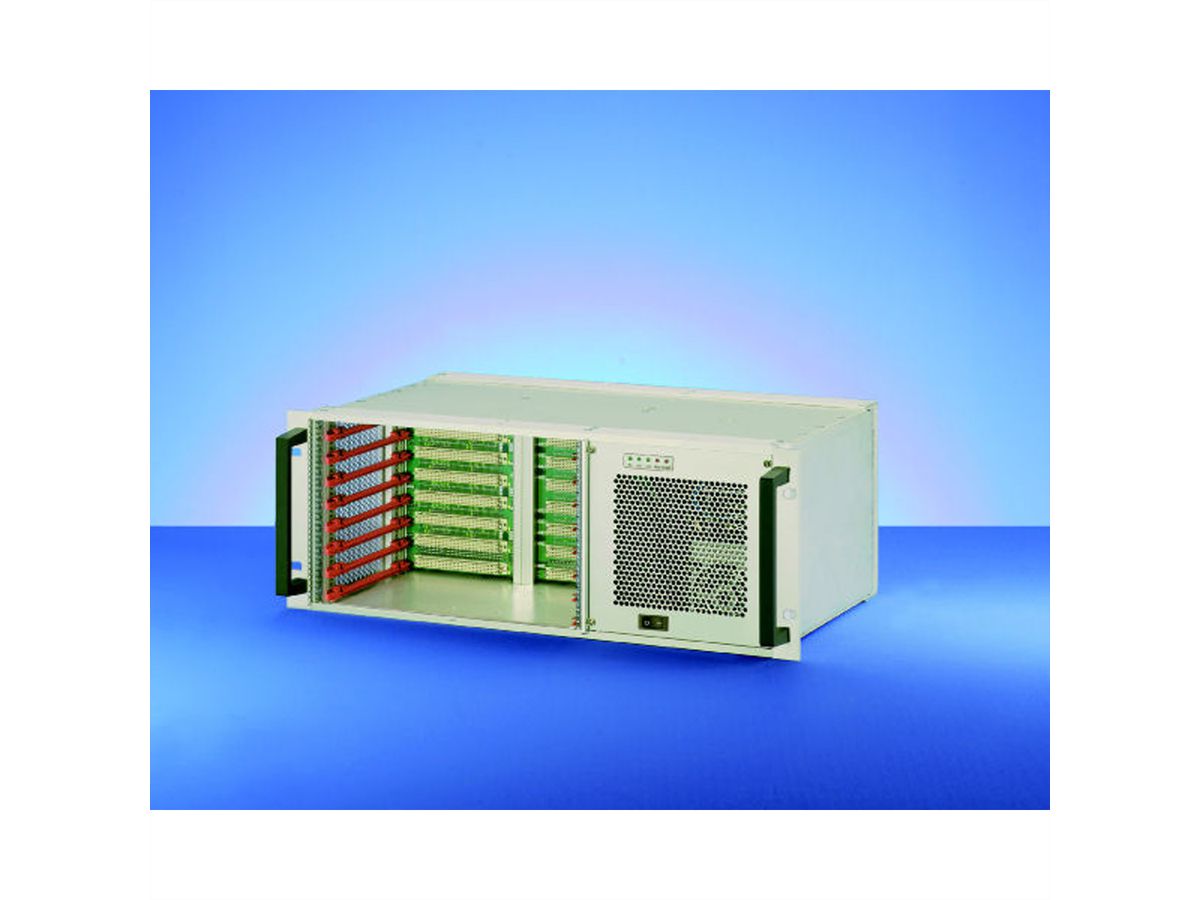

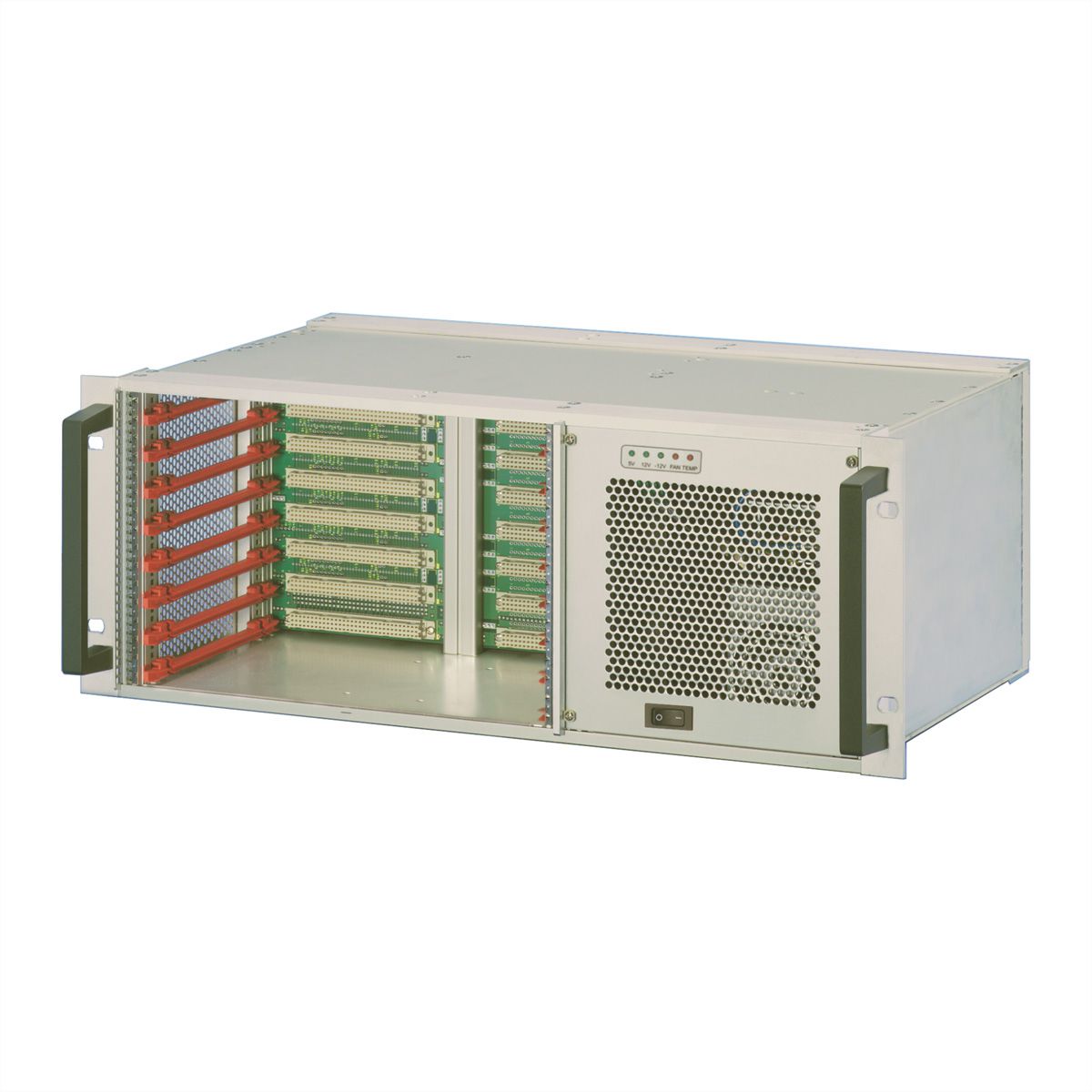

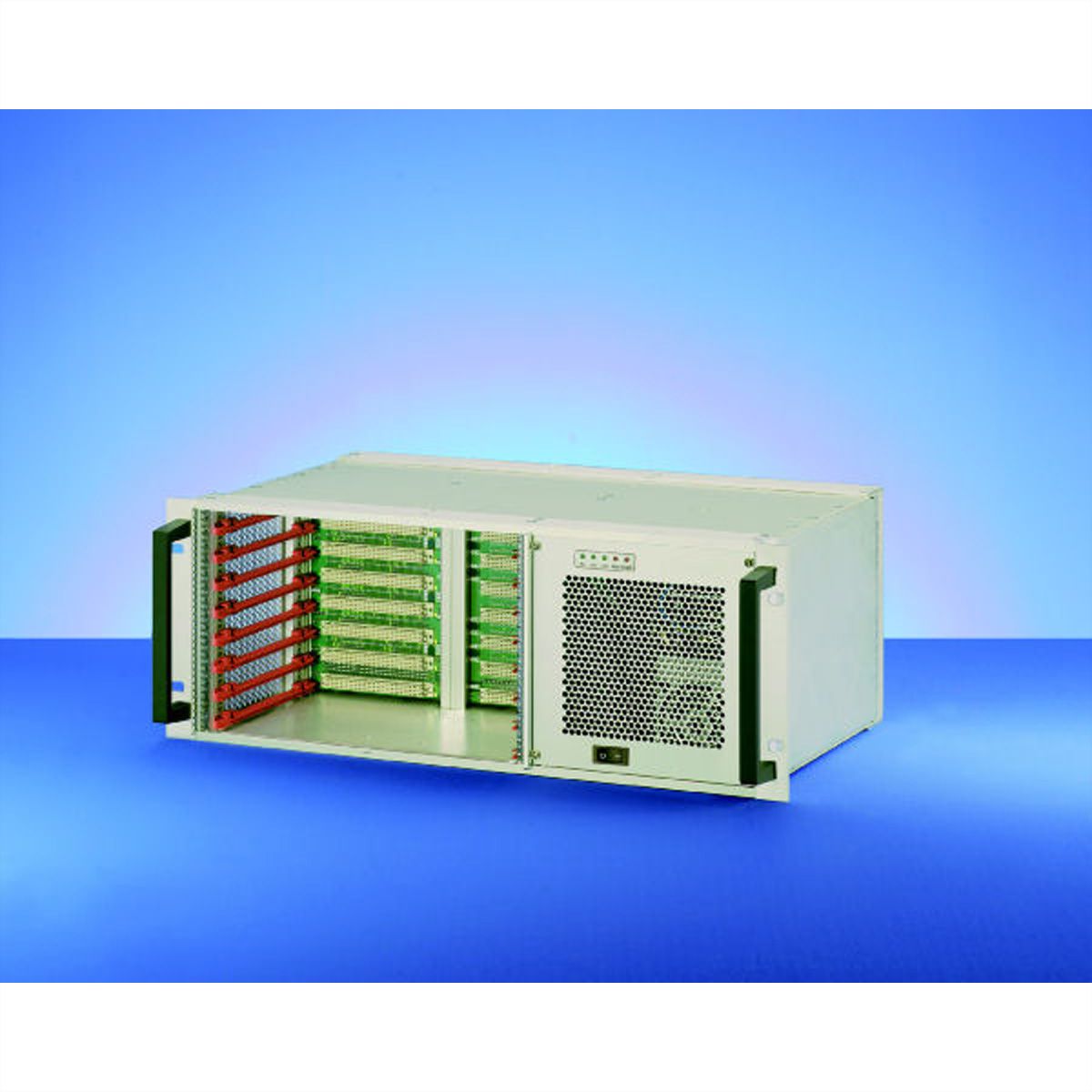

VMEbus System, 4 HE, 8 Slot, Open-Frame-Netzteil

SUBR VME 4U 84HP 277D 8SL HOR

System gemäss IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11); Backplane konform zu VITA 1.1-1994 - System für horizontalen Karteneinbau mit Kartenformat: Frontseite: 6 HE, 160 mm tief - Backplane: VME8 Slot, 6 HE, J1/J2-Monolithic - Netzgerät, Open Frame, 350 W - Entwärmung mit zwei Lüftern von vorne nach links; temperaturüberwacht mit Fan Control Modul (FCM) - Anzeigemodul für DC-Betriebsspannungen, Lüfter- und Temperaturalarm

Spezifikationen

Hersteller	SCHROFF
Produktgruppe	SCHROFF 19" Schränke & Ausbauteile
Produkttyp	VME PRO Systeme
Höheneinheiten	4 HE
Höhe	177 mm
Tiefe	277.5 mm
Verpackungshöhe	0 mm
Verpackungsbreite	0 mm
Verpackungstiefe	0 mm
Paketgewicht	10.12 kg

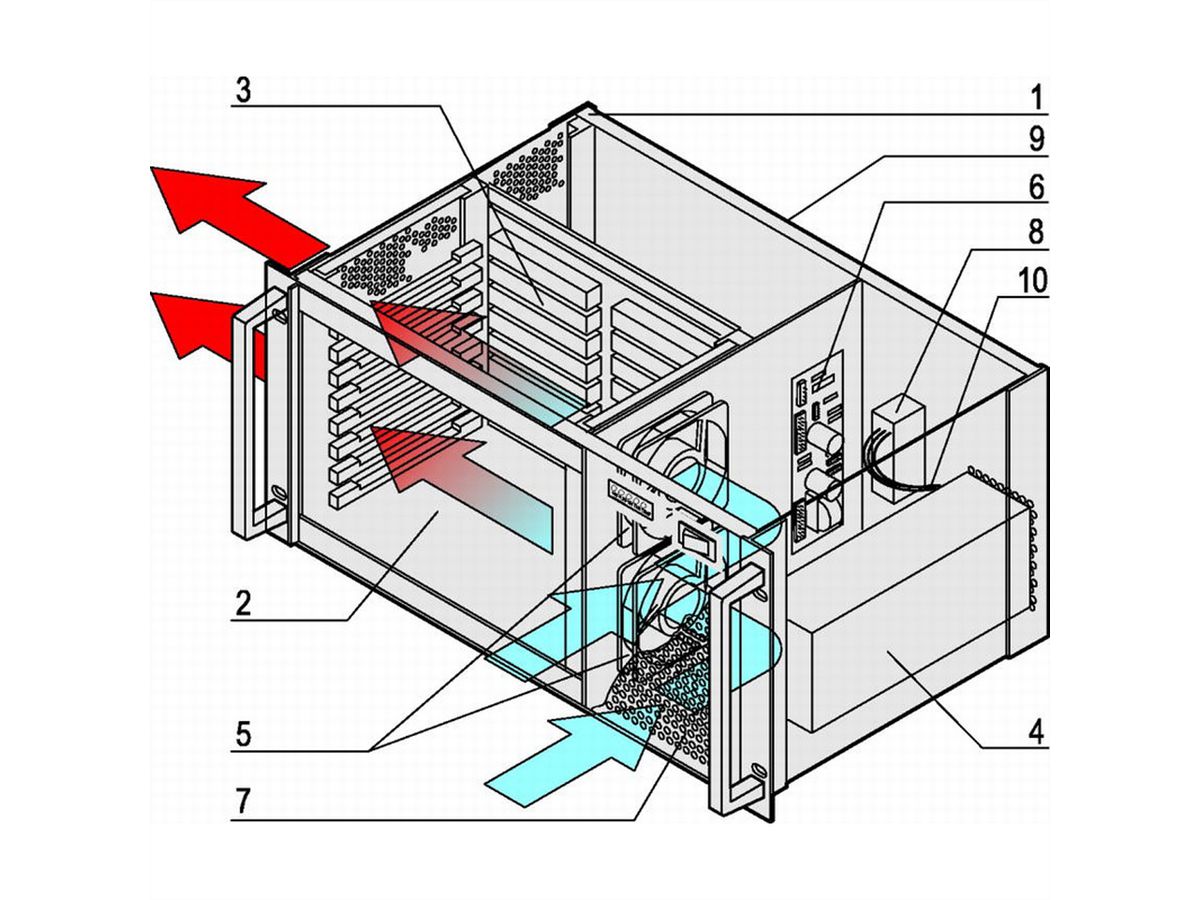

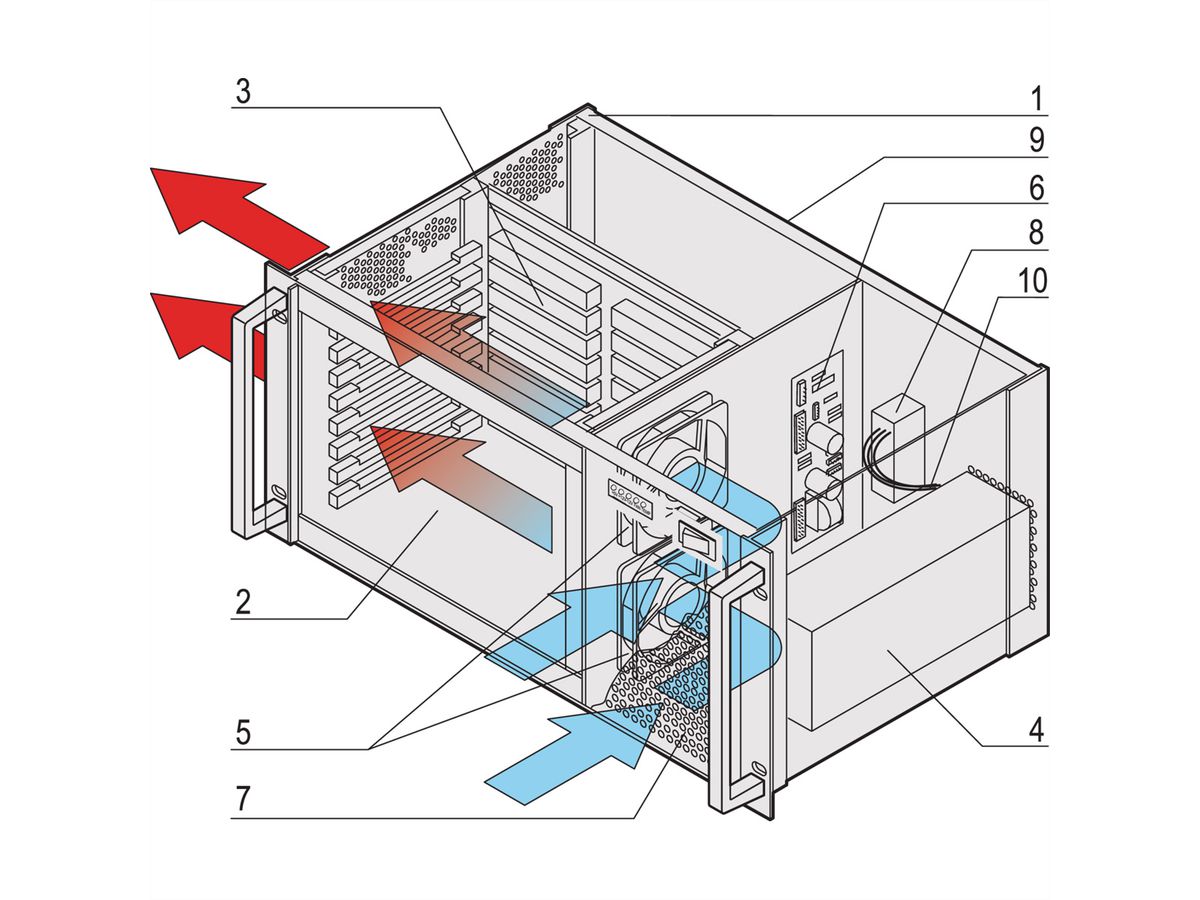

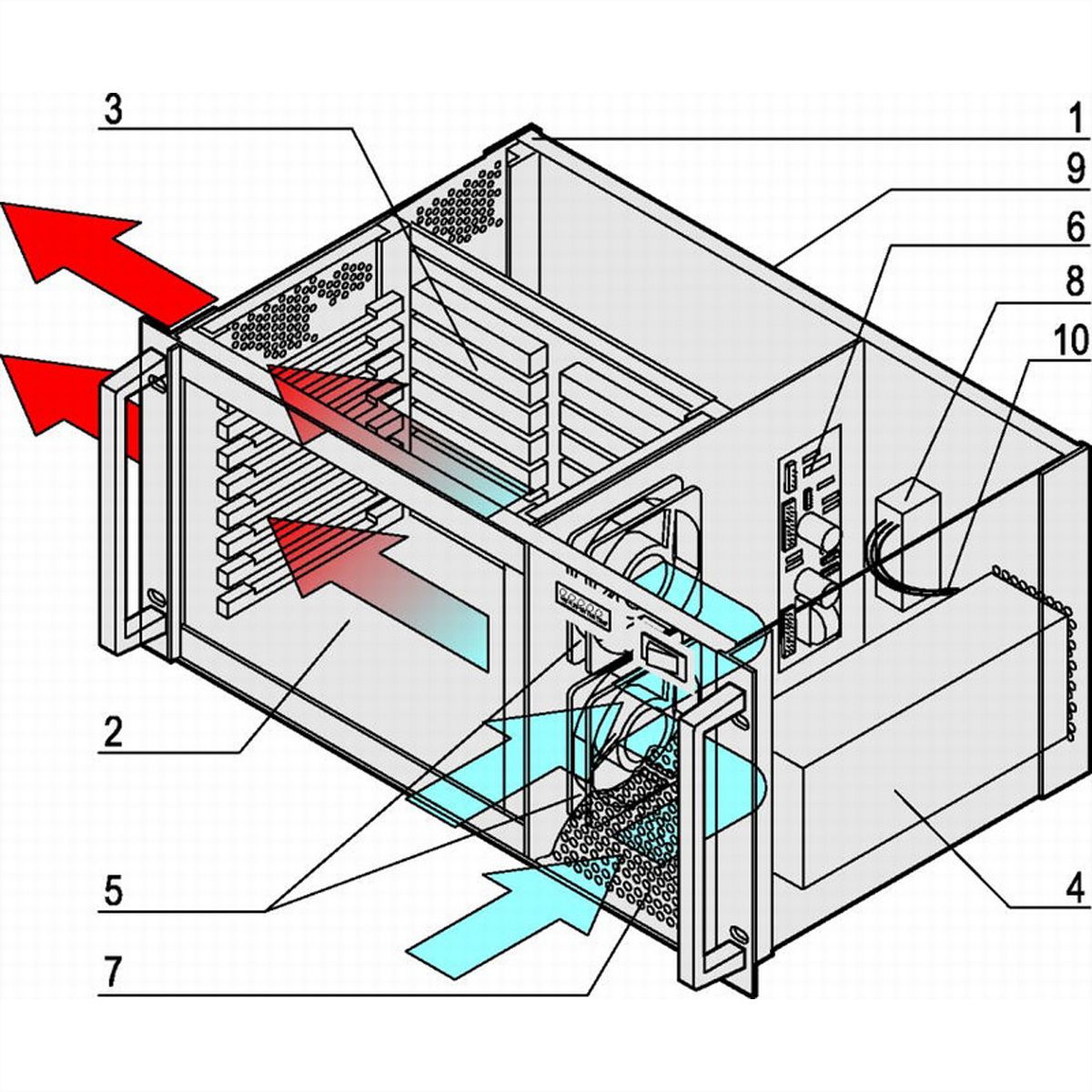

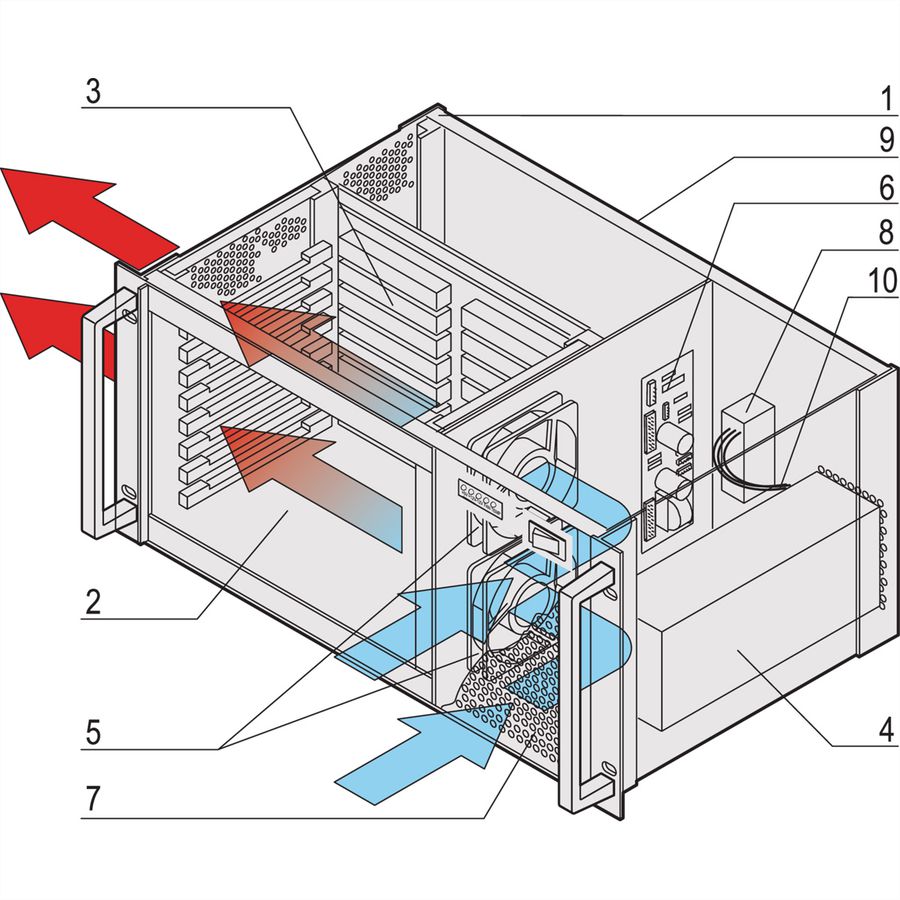

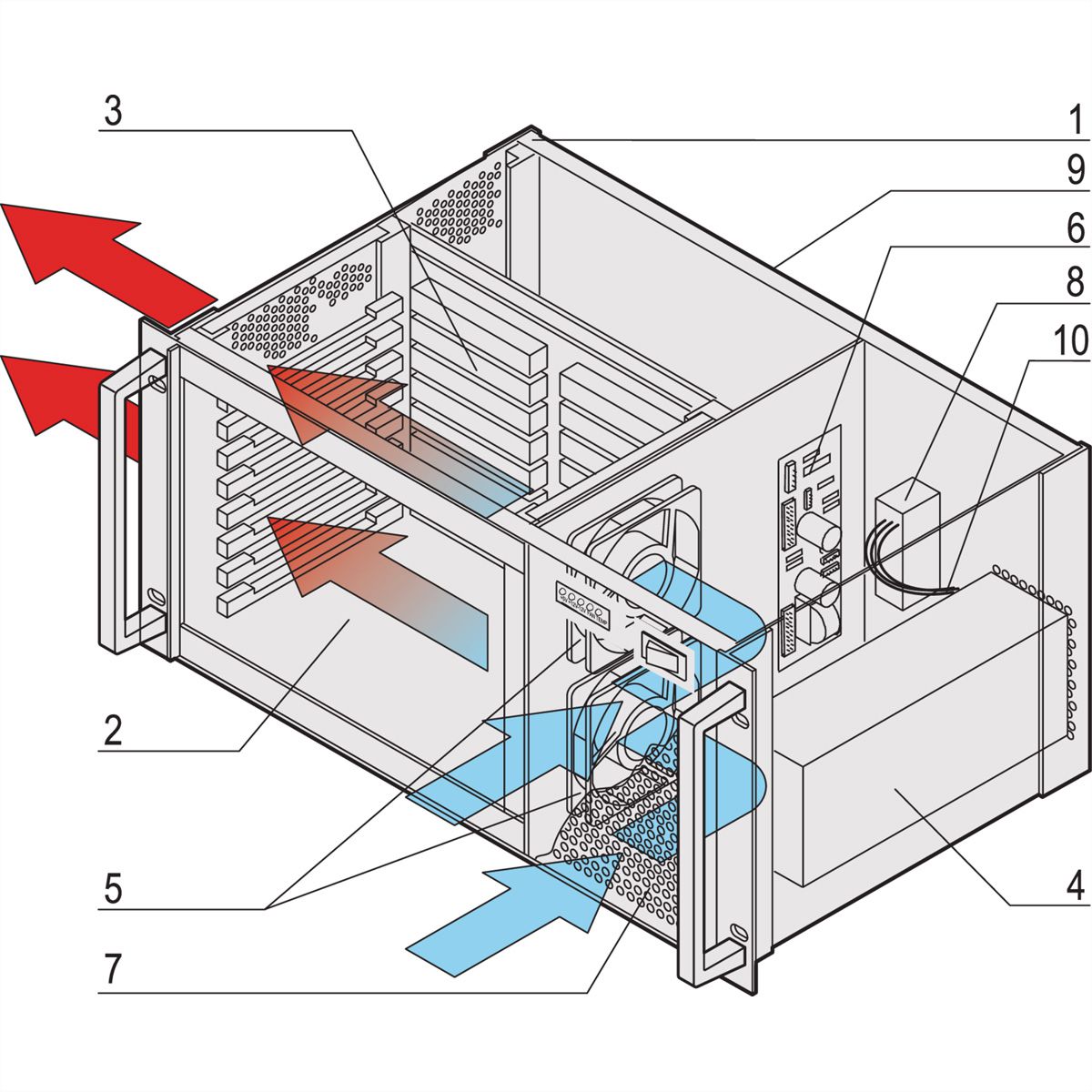

Lieferumfang (komplett montiert, verdrahtet und getestet):

Pos.1 (1x):	Geschirmter 19"-Einschub, Al, mit perforierten Seitenwänden; Frontgriffe (RAL 7016)
Pos.2 (8x):	Steckplatz vorne; IEEE-Führungsschienen, inkl. ESD-Clips (ESD-Clips rechts montiert), für horizontalen Karteneinbau, (6 HE, 160 mm tief)
Pos.3 (1x):	Backplane VME für 6 HE Karten, 8 Slot, J1/J2-Monolithic (Bestell-Nr. 23001-068)
Pos.4 (1x):	Netzgerät, Open Frame; 444 W (400 W bei < 180 VAC; Bestell-Nr. 11098-267)
Pos.5 (2x):	Lüfter; temperaturabhängige Drehzahlgeregelung
Pos.6 (1x):	Fan Control Modul (FCM) zur Lüfter-Überwachung/-Regelung (Bestell-Nr. 23207-021)
Pos.7 (1x):	Frontplatte, perforiert, 4 HE; Anzeigemodul; Netzschalter
Pos.8 (1x):	AC-Netzeingang (IEC 320-C14-Stecker), Netzfilter, Netzsicherung
Pos.9 (1x):	Rückwand, Al
Pos.10 (1x):	Kabelbaum zur Verbindung aller Systemkomponenten
