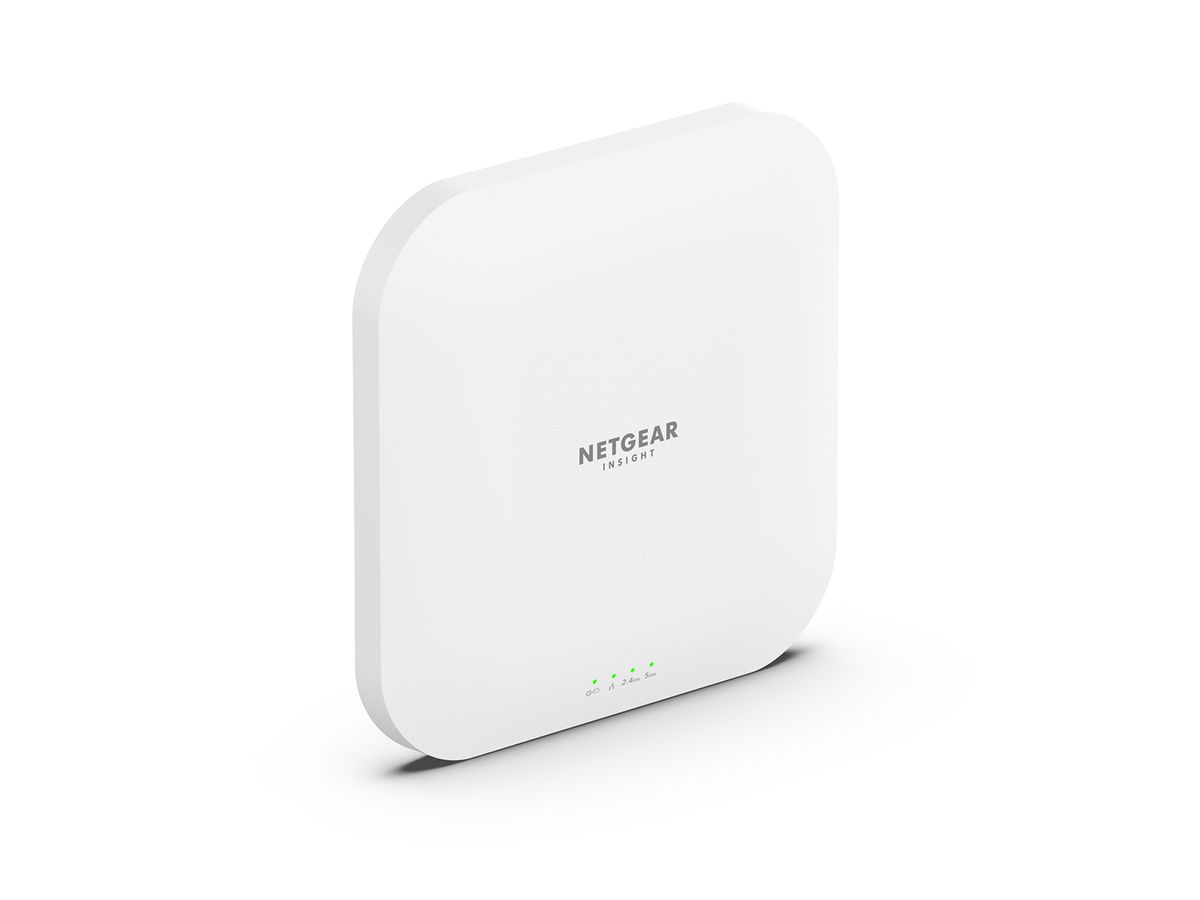

NETGEAR Insight Cloud Managed WiFi 6 AX3600 Dual Band Access Point (WAX620) 3600 Mbit/s Weiß Power over Ethernet (PoE)

NETGEAR Insight Cloud Managed WiFi 6 AX3600 Dual Band Access Point (WAX620) 3600 Mbit/s Weiß Power over Ethernet (PoE)

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 06.01.2025
Art.-Nr. 525095430
Marke / Hersteller NETGEAR
Herst.-Art.-Nr. WAX620-100EUS
EAN 0606449154511

Beschreibung

NETGEAR Insight Cloud Managed WiFi 6 AX3600 Dual Band Access Point (WAX620). 2,4 GHz, 5 GHz, Maximale Datenübertragungsrate: 3600 Mbit/s. Unterstützte Sicherheitsalgorithmen: EAP-TLS, PEAP, SSL/TLS, TTLS, WPA, WPA2, WPA3. Ethernet LAN Datentransferraten: 100,1000,2500 Mbit/s. Power over Ethernet (PoE). Produktfarbe: Weiß

WIFI 6
Neueste WiFi 6 Technologie für 40% höhere Durchgangsleistung, 4x mehr Kapazität und 100% abwärtskompatibel für vernetzte Geräte von heute und morgen.

PERFEKT FÜR KMUs
WAX620 ist der branchenweit leistungsstärkste WiFi 6 SMB Dual-Band 4x4 Access Point mit beispielloser Leistung, Geschwindigkeit, Kapazität und bestem Preis-Leistungs-Verhältnis

INVESTITIONSSICHERHEIT
WAX620 ist mit allen NETGEAR Insight Managed Access Points und allen vorhandenen WiFi 6 und WiFi 5 Geräten abwärts- und vorwärtskompatibel und damit die beste Investition für heute und die kommenden Jahre

WLAN-Sicherheit für Unternehmen
- Sicherheit der Unternehmensklasse ohne großes Unternehmensbudget.
- WPA3 für höchste Sicherheit bei WLAN-Verbindungen
- 8 separate WLAN-Netzwerke (SSIDs) für Verwaltung, Mitarbeiter, Gäste und IoT-Geräte (WLAN-Überwachungskameras, Thermostate, Türschlösser und Sensoren)
- Separate VLANs, um die Netzwerke von Administratoren, Mitarbeitern, Besuchern, Personalabteilungen und Finanzabteilungen sicher voneinander zu trennen
- Dynamische VLAN-Zuweisung pro RADIUS-Benutzer, eine Funktion für Unternehmen, die RADIUS zum effizienten Management von Benutzerkonten und -Zugriff verwenden

NETGEAR Insight Fernüberwachung & -Verwaltung
- 1-Jahres Abonnement Insight inklusive
- Sofortige Erkennung und Konfiguration
- Überwachung und Verwaltung lokal und per Cloud mit der Insight App oder dem Cloud Portal
- Remote-Zugriff und Konfiguration für mehrere Geräte
- Keine zusätzlichen Cloud-Controller, Geräte, Network Manager oder PCs/Server erforderlich
- Erstkonfiguration über QR-Code für sofortige Installation

Spezifikationen

Hersteller NETGEAR
Produkttyp Wireless Access Points
Anschlüsse und Schnittstellen
Anzahl Ethernet-LAN-Anschlüsse (RJ-45) 1
Gleichstrom-Anschluss (DC) Ja
Gewicht und Abmessungen
Breite 205,7 mm
Tiefe 205,7 mm
Höhe 34,3 mm
Gewicht 783 g
Energie
Power over Ethernet (PoE) Ja
Ausgangsspannung 12 V
Ausgangsstrom 2,5 A
Betriebsbedingungen
Betriebstemperatur 0 - 40 °C
Sicherheit
Unterstützte Sicherheitsalgorithmen EAP-TLS, PEAP, SSL/TLS, TTLS, WPA, WPA2, WPA3
MAC Adressen Filtern Ja
Automatisches kabelloses Verteilersystem (WDS) Ja
Management-Funktionen
Web-basiertes Management Ja
Lieferumfang
Menge pro Packung 1 Stück(e)
Montageset Ja
Schnellstartübersicht Ja
Antenne
Antennentyp Intern
Antenne Zunahmeniveau (max) 4,3 dBi
Design
Platzierung Zimmerdecke, Wand
Produktfarbe Weiß
LED-Anzeigen LAN, Leistung, WLAN
Merkmale
2,4 GHz Ja
5 GHz Ja
Maximale Datenübertragungsrate 3600 Mbit/s
Maximale Datenübertragungsrate (2,4 GHz) 1200 Mbit/s
Maximale Datenübertragungsrate (5 GHz) 2400 Mbit/s
Ethernet LAN Datentransferraten 100,1000,2500 Mbit/s
Netzstandard IEEE 802.11ax, IEEE 802.11i, IEEE 802.3af, IEEE 802.3at
Auto MDI/MDI-X Ja
MIMO Ja
MIMO-Typ Multi User MIMO
Modulation OFDM
WLAN-Multimedia (WMM)/(WME) Ja
VLAN-Unterstützung Ja
Logistikdaten
Warentarifnummer (HS) 85176990
