Beschreibung

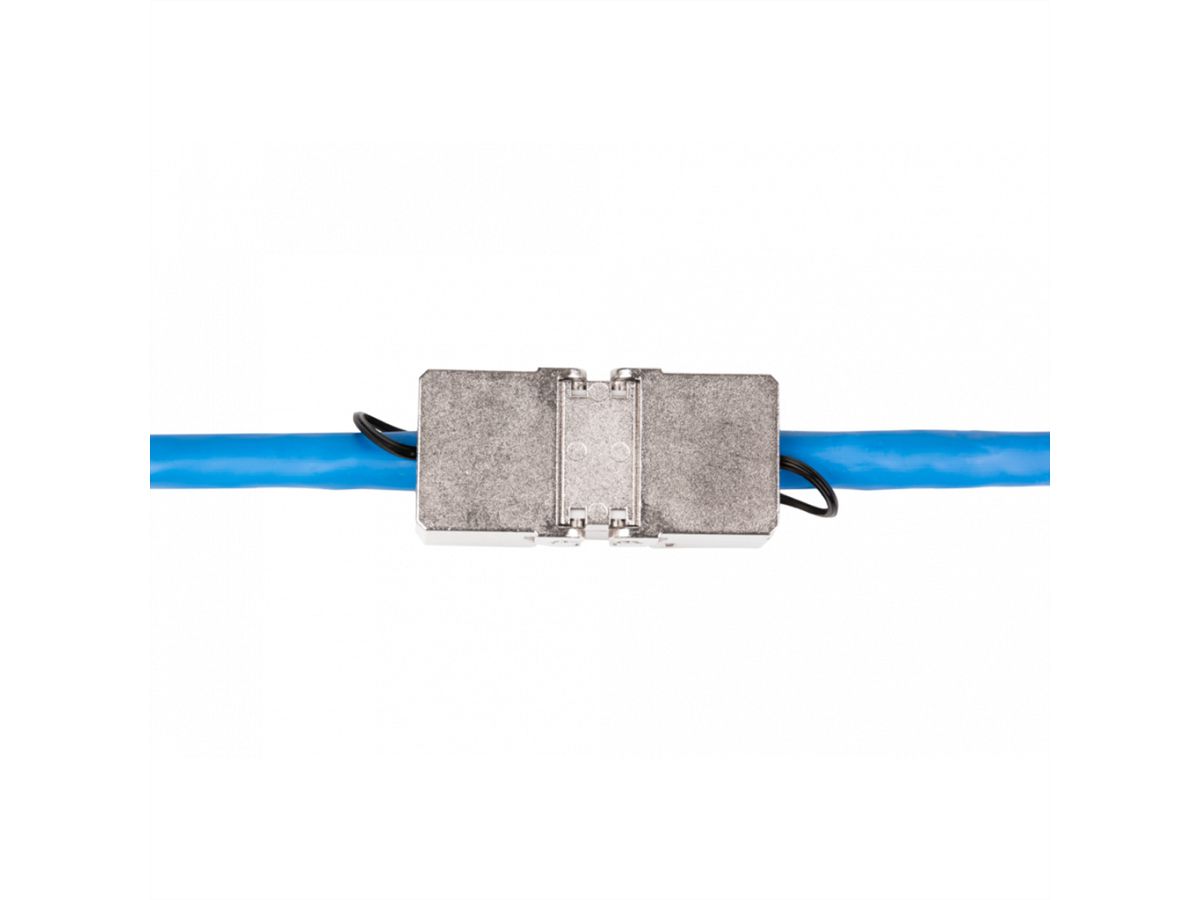

Kabelverbinder Class EA 180° für die Verbindung, Verlängerung, Reparatur oder Umverlegung von Cu-Datenkabeln

• feldkonfektionierbarer Kabelverbinder Klasse EA für 8-adrige Kabel (optional auch für 4-adrige Kabel)

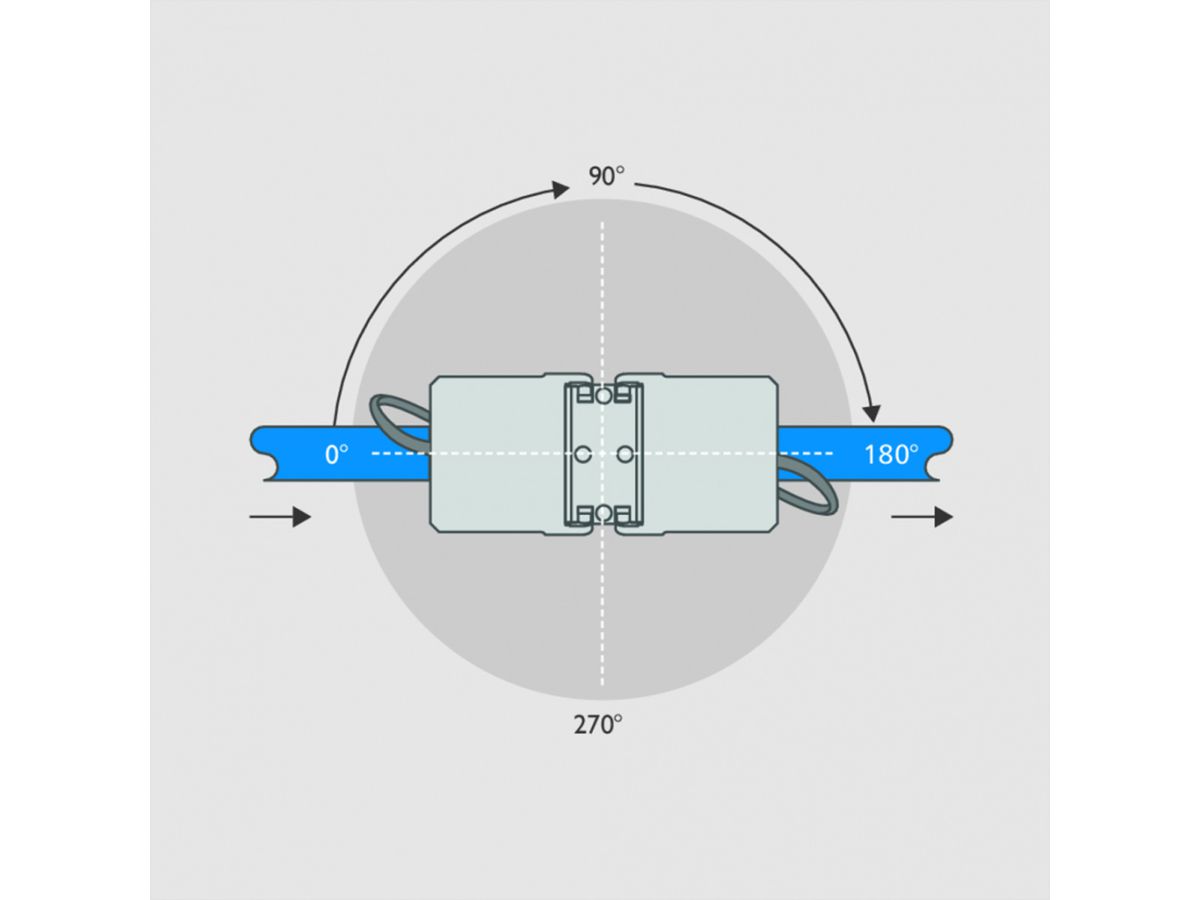

• Kabelabgang durchgehend 180°
• für die Verbindung/Verlängerung/Reparatur/Umverlegung von Cu-Datenkabeln bis Cat.7A
• in Verbindung mit Cat. 6A oder höheren Cu-Kabeln wird die Klasse EA bis 500 MHz nach ISO/IEC 11801, DIN EN 50173 erfüllt
• für 10GBit Ethernet (IEEE 802.3an), Remote Powering (PoE, PoE plus, UPoE und 4PPoE), HDBaseT, SAT-IP und AVoverIP geeignet

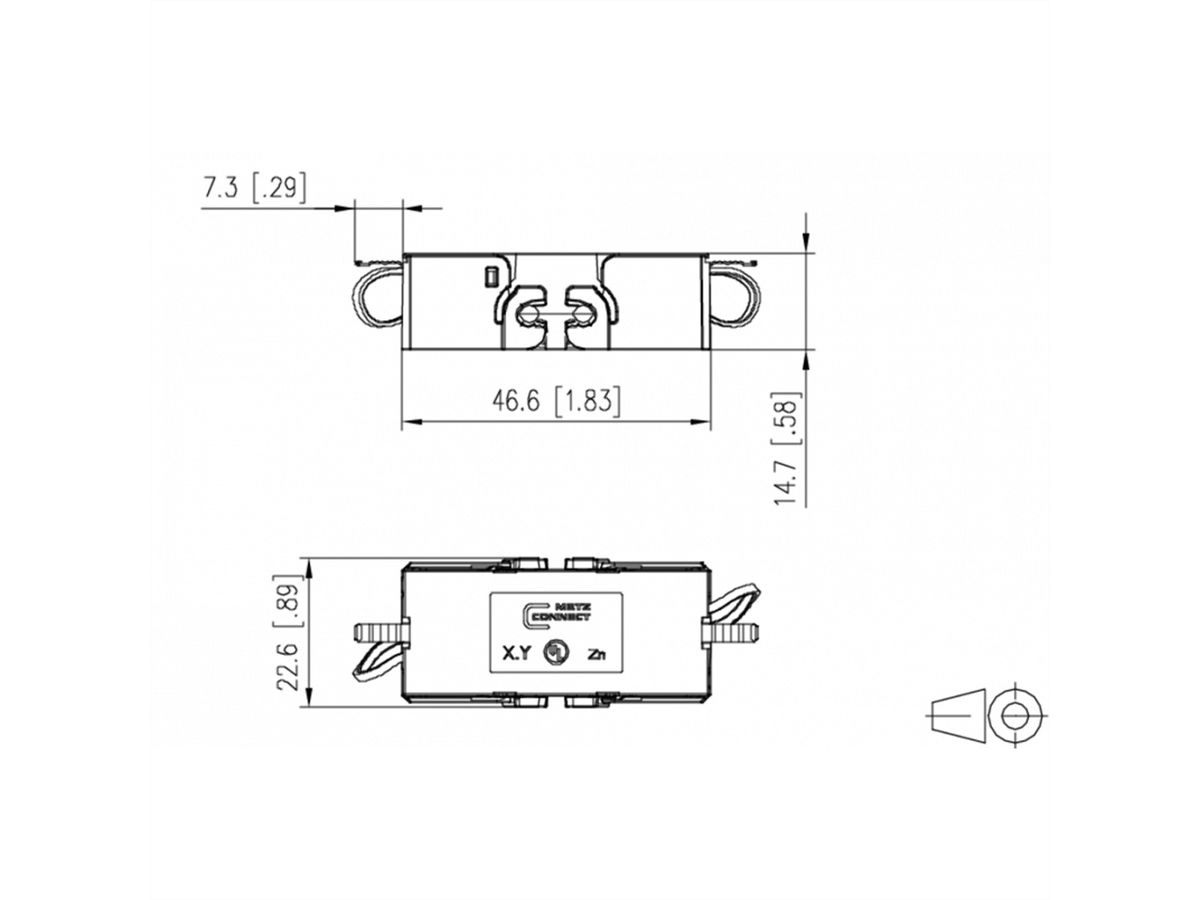

• kompakte Bauform, Länge 46,6 mm x Breite 14,7 mm x Höhe 22,6 mm

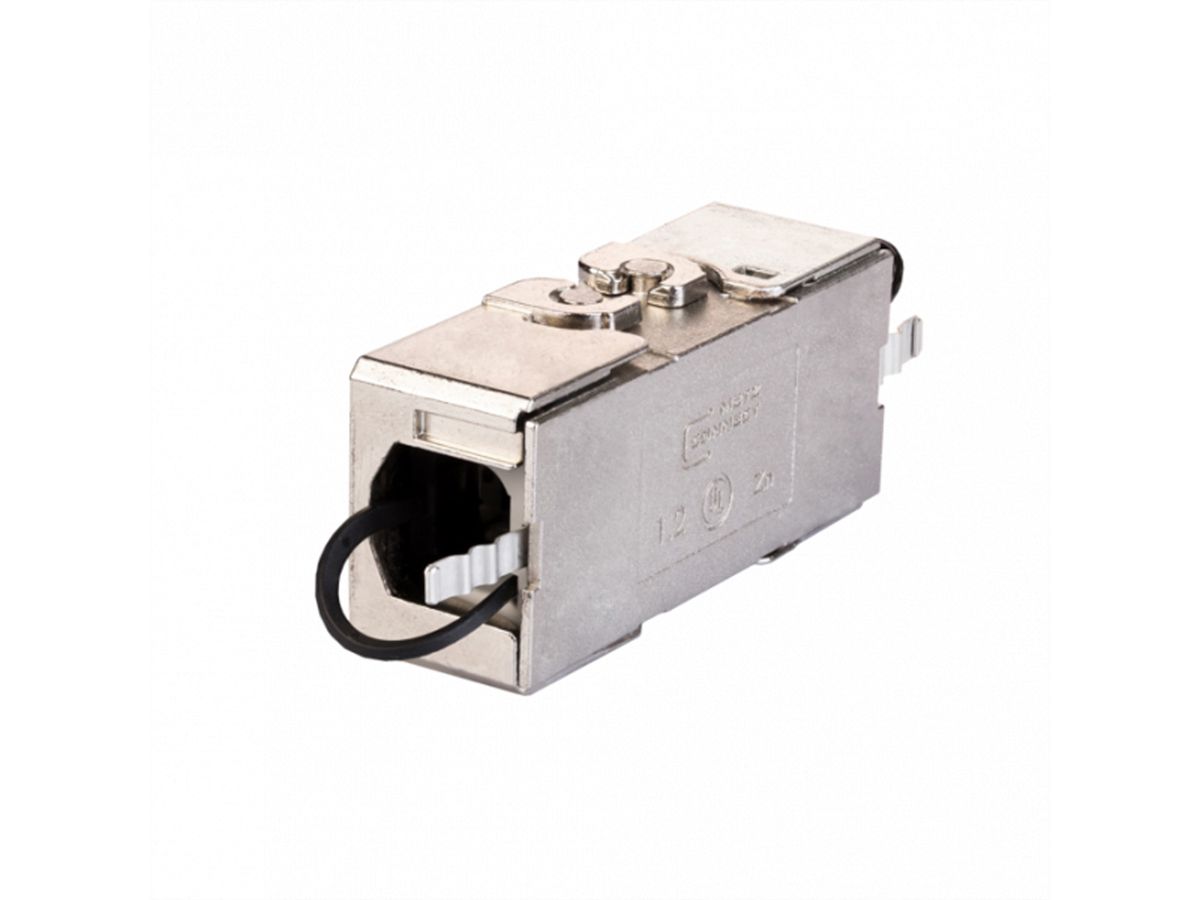

• robustes, einteiliges und wieder verwendbares Gehäuse aus Zinkdruckguss, veredelt
• einfachste Konfektion - Montage ohne Spezialwerkzeug, Zugentlastung per Rastclip direkt am Ladestück
• intelligentes Kabelmanagement im Ladestück, auch für stark verdrillte Leitungen geeignet
• Schirmanschluss und Zugentlastung
• Kennzeichnung der Adernbelegung T568A und T568B direkt auf dem Ladestück
• Einfache Verlängerung oder Umverlegung bestehender Infrastruktur C6A modul durch wieder- bzw. weiterverwendbare Ladestücke
• montagefreundlicher Anschluss von Datenleitungen AWG 26/1 bis 22/1 (eindrähtig) und AWG 26/7 bis 22/7 (mehrdrähtig) an IDC Schneidklemmen

• Leiterdurchmesser Volldraht 0,409 bis 0,643 mm
• Leiterdurchmesser Litze 0,483 bis 0,762 mm
• geeignet für Kabelmanteldurchmesser von 5,5 bis 10 mm
• vollgeschirmte Ausführung entsprechend DIN EN 50173
