Beschreibung

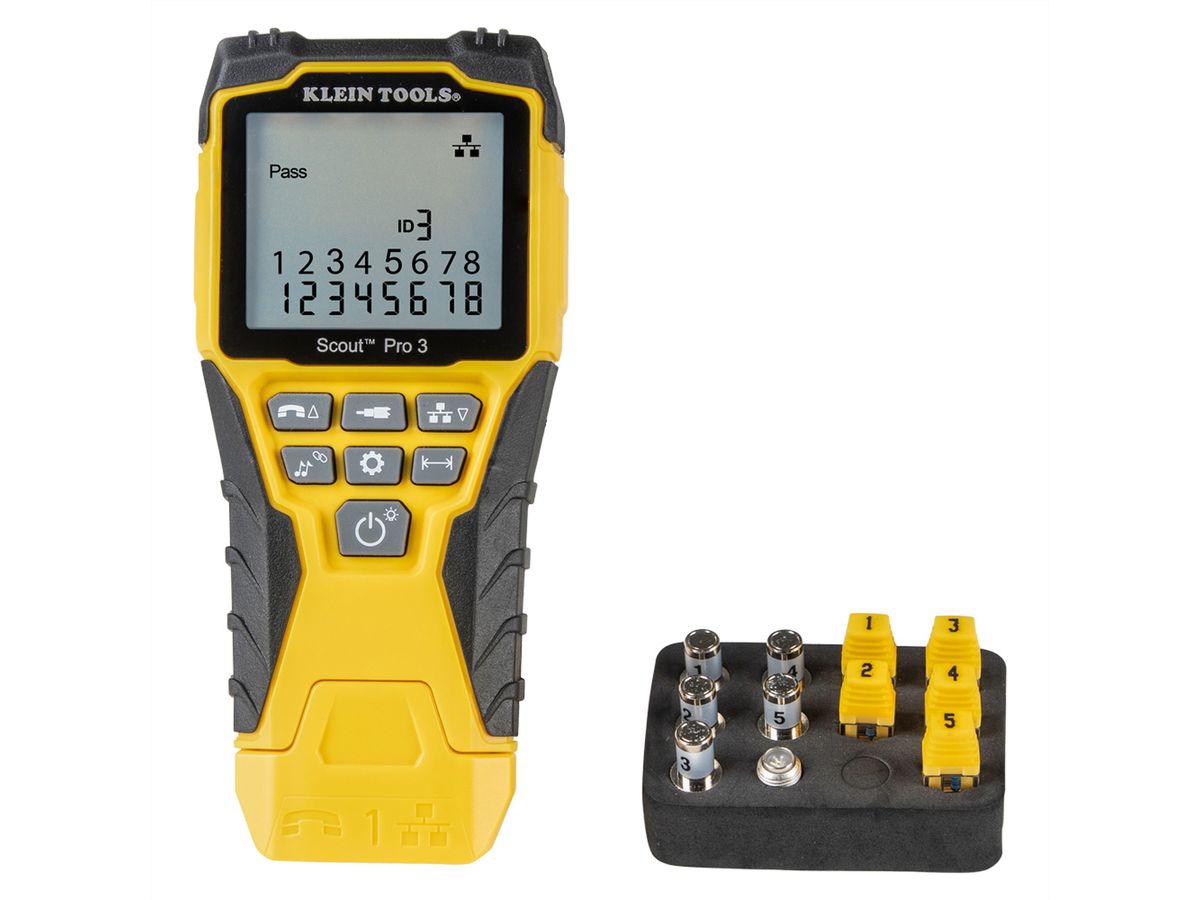

Vielseitiger Kabeltester für Sprach-, Daten- und Videosysteme, der Koaxial-, Daten- und Telefonkabel ortet und überprüft. Mit den mitgelieferten Remote-Einheiten identifizieren Sie mehrere Kabelverläufe gleichzeitig. Dieses Kit sorgt jederzeit für genaue Kabelinstallationen.

• Kabel-Prüfgerät prüft Sprach- (RJ11/12), Daten- (RJ45) und kontaktierte Video-Koaxialkabel (F-Steckverbinder) mit klar definierten Resultaten
• Misst Kabellängen bis 610 m
• Zur Prüfung auf Leitungsunterbrechung, Kurzschluss, Fehlverdrahtung und Split Pairs

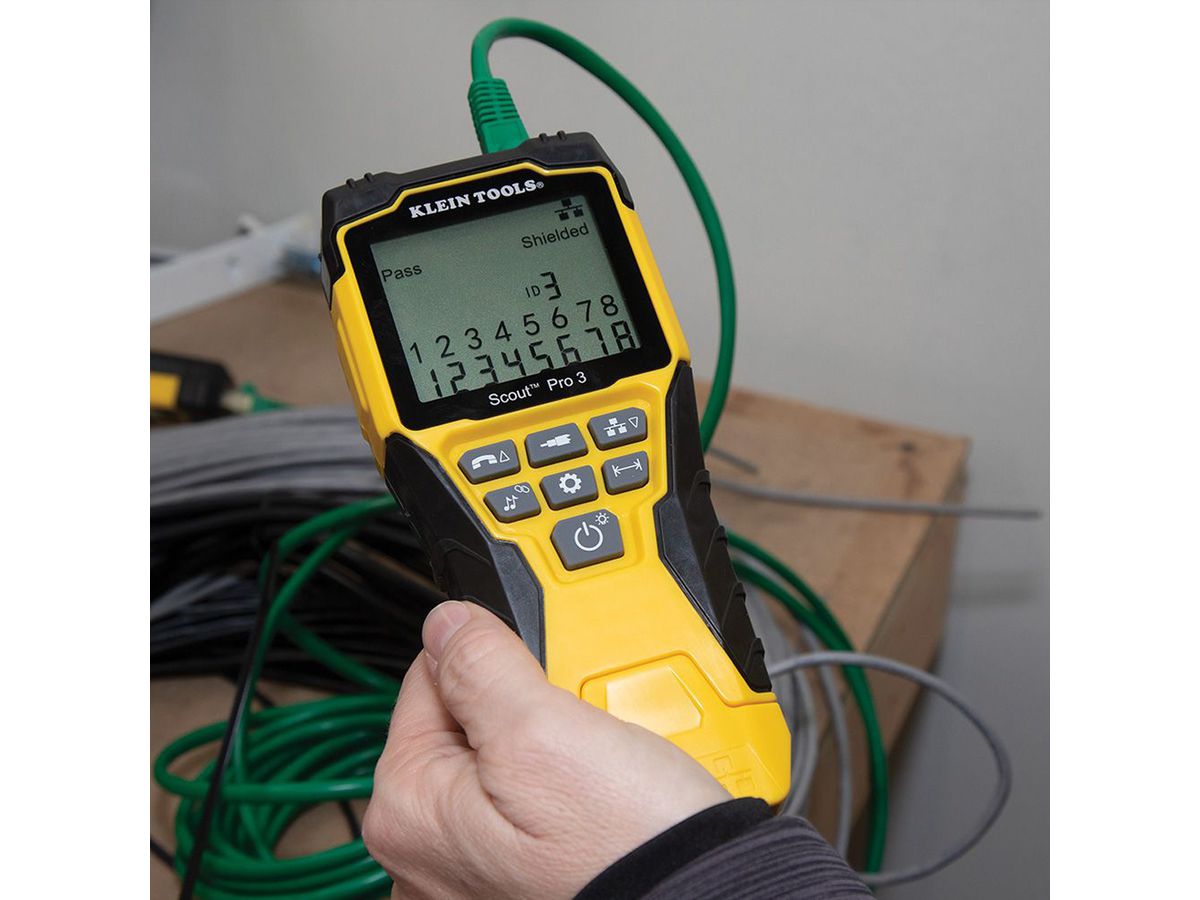

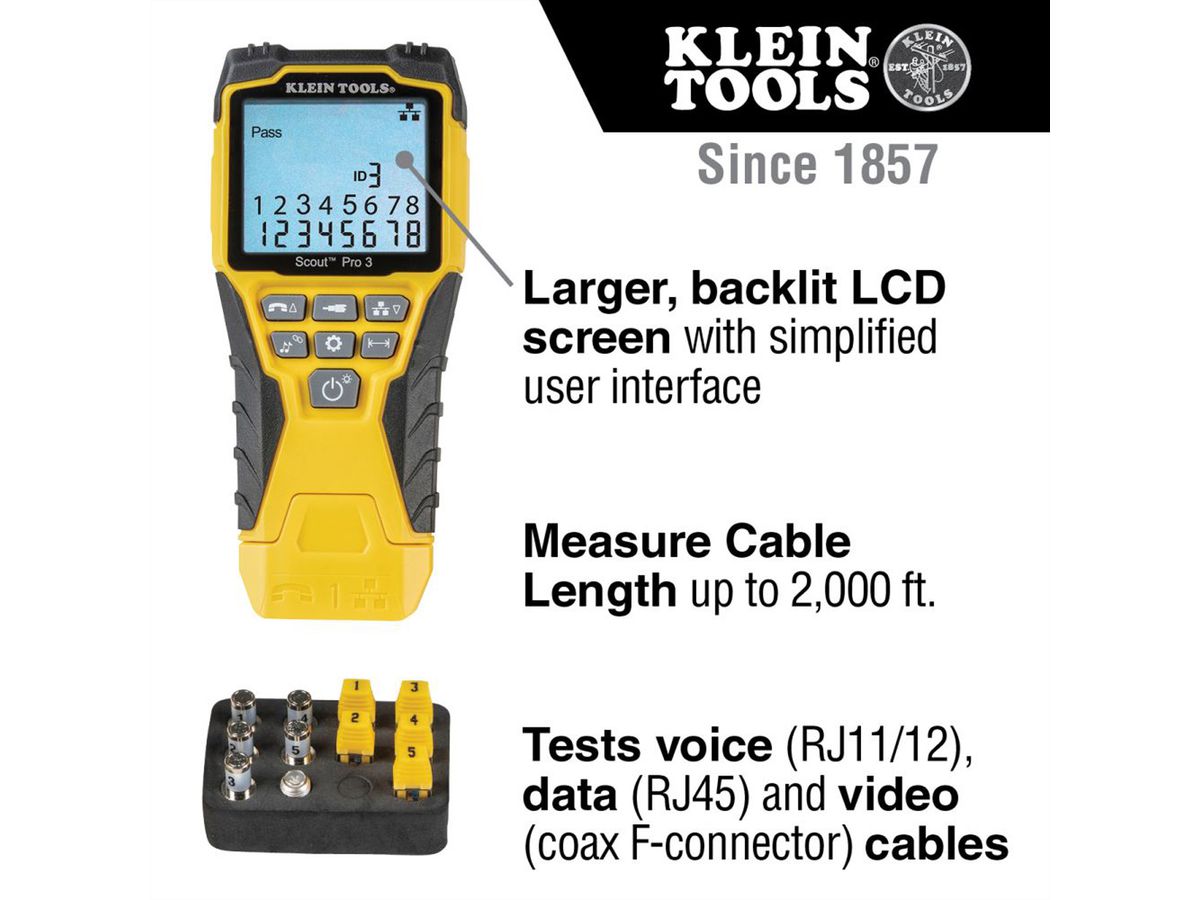

• Beleuchtetes LCD-Display zeigt Kabellänge, Leiterzuordnung, Kabel-ID und Testergebnisse an
• Orten von Kabeln, Paar- und Einzelleitern mit dem Mehrfach-Tongenerator (erfordert analoge Sonde Kat. Nr. VDV500-123; separat erhältlich)
• Hub-Blinkmodus zum Identifizieren der Buchsenlage an einem Hub oder Switch

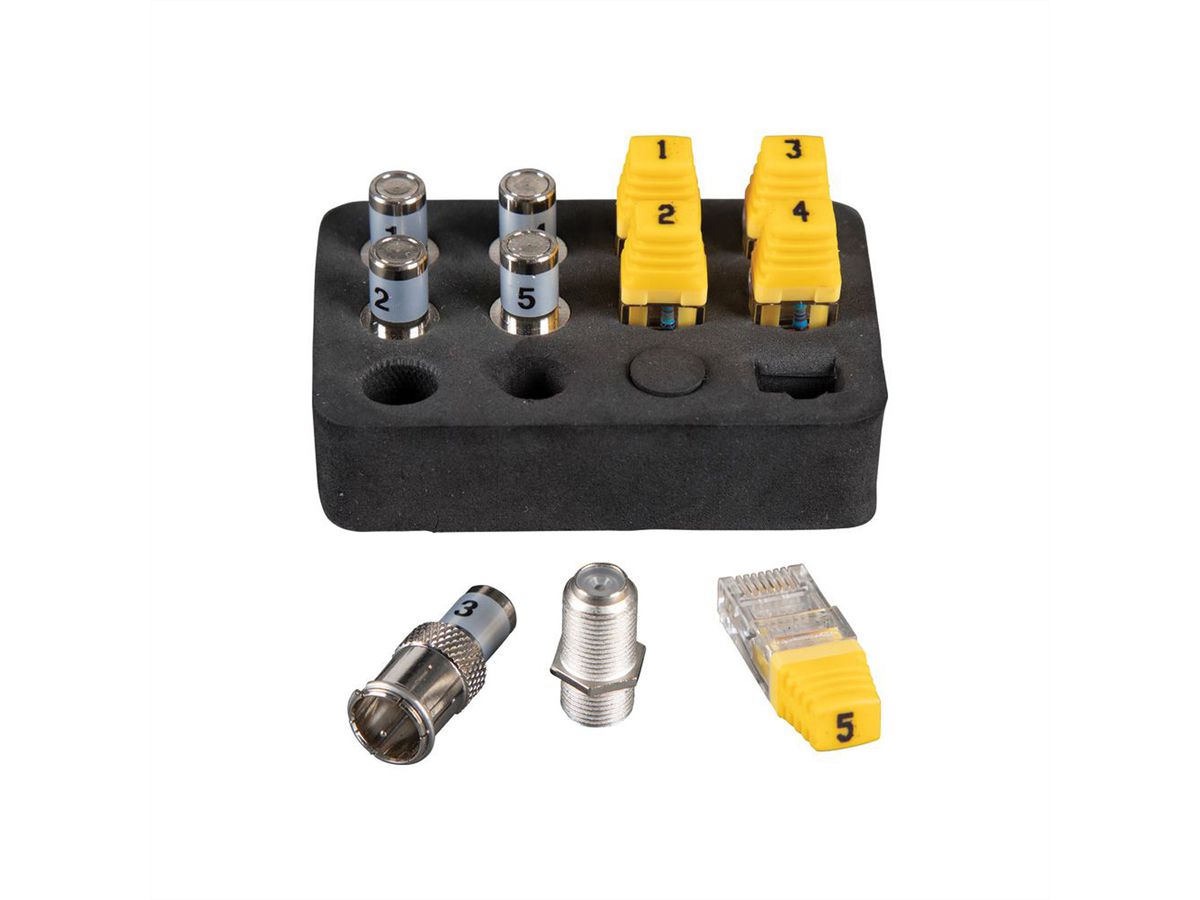

• LanMap™ und CoaxMap™ Remote-Einheiten (jeweils 5) zum Zuordnen und Identifizieren von mehreren Kabelverläufen in einem Schritt
• Mit Spannungswarnung, Schirmungserkennung, automatischer Abschaltung, Anzeige bei niedrigem Batteriestand und einer selbstverstauenden Remote-Einheit

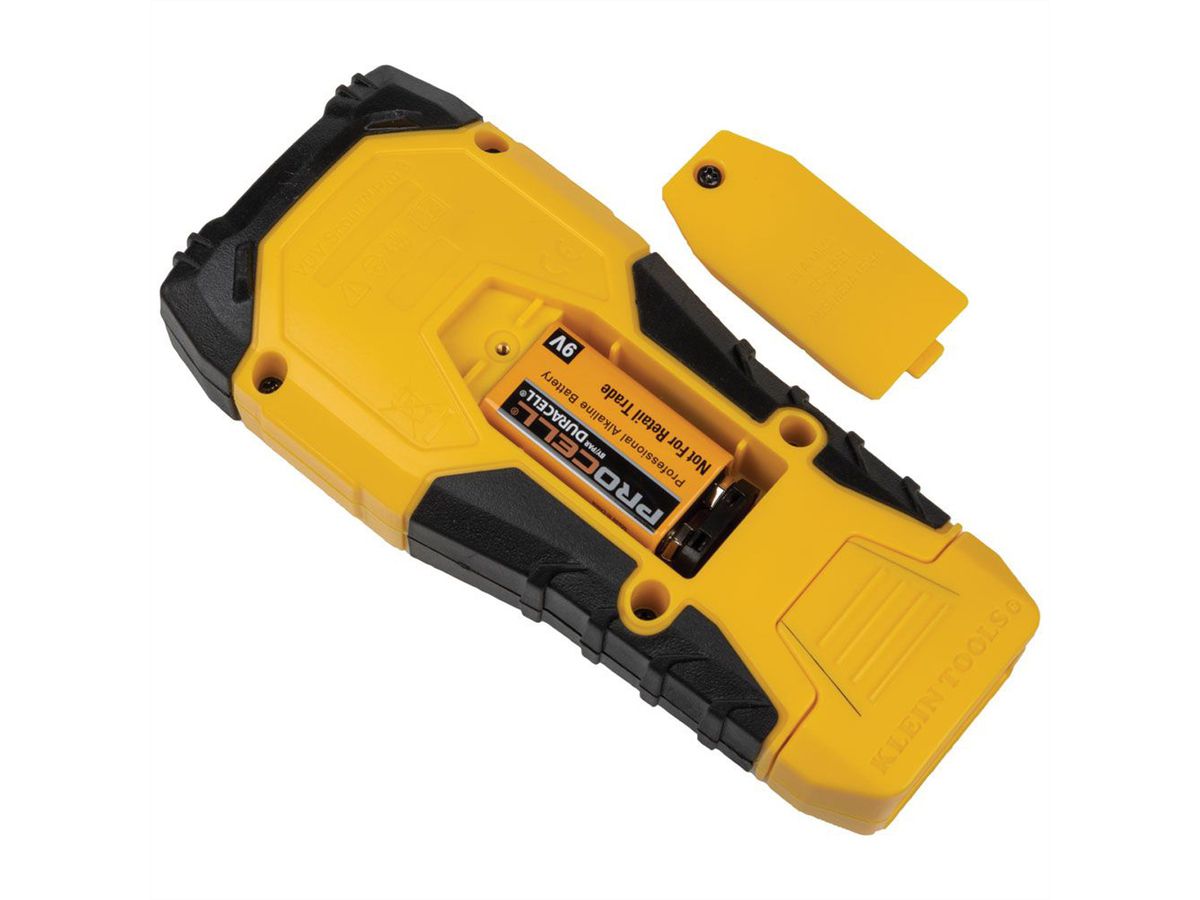

• Automatische Abschaltung zur Verlängerung der Lebensdauer der 9-Volt-Batterie (inbegriffen)

Technische Daten
Anwendung: Kabeltests
Besondere Merkmale: Misst die Kabellänge; LCD mit Hintergrundbeleuchtung; Hub-Blink
Kabeltyp: DATEN:, Geschirmt oder ungeschirmt, CAT3, CAT5E, CAT6, CAT6A, CAT7; KOAXIAL: RG59, RG6/6Q
Erkannte Fehler: Leitungsunterbrechung, Kurzschluss, Verdrahtungsfehler

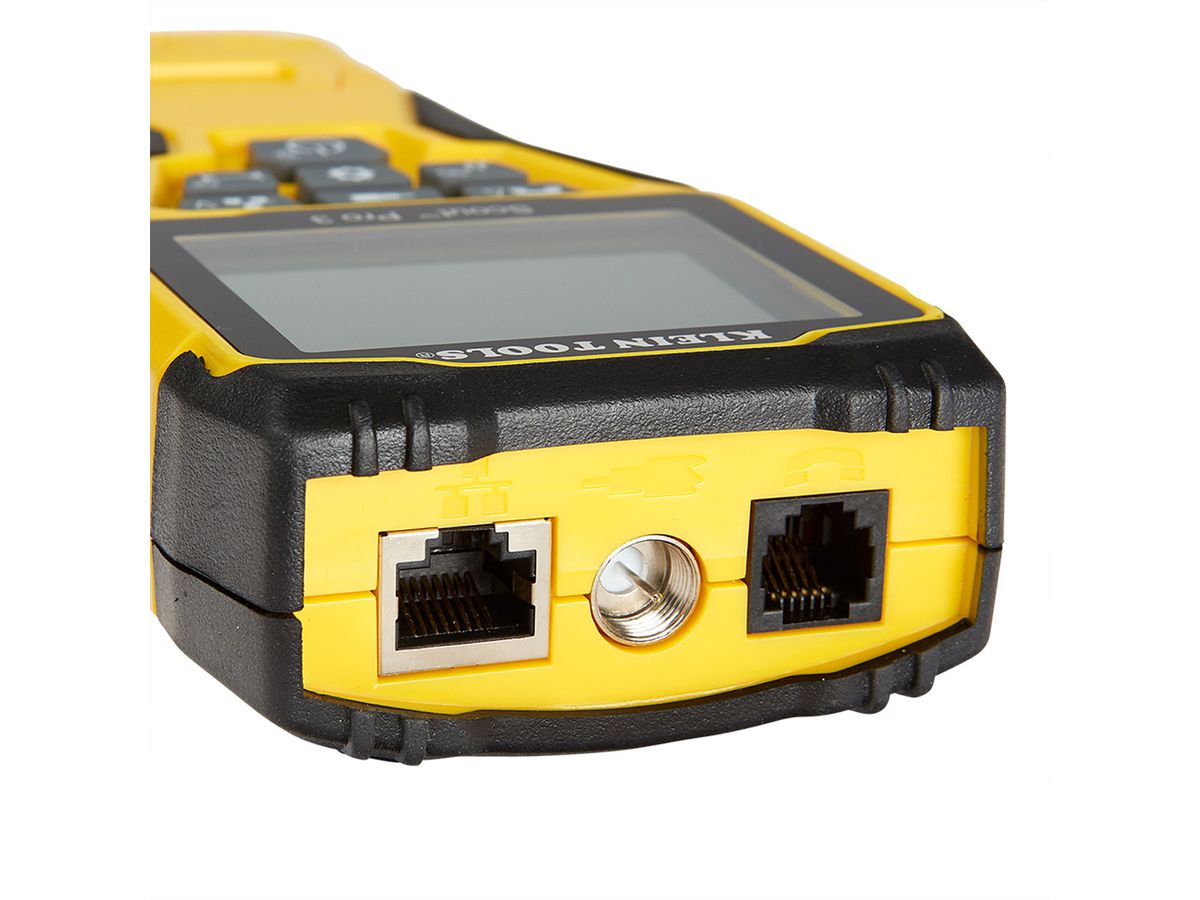

Anschluss- und Adaptertypen: RJ11, RJ12, RJ45, Koaxial mit F-Verbinder
Mehrfach-Tongenerator: Ja (5); Ortungssonde erforderlich (Kat. Nr. VDV500-123); separat erhältlich
Material: Kunststoff und Metall
Unterstützte Remote-Einheiten: 18

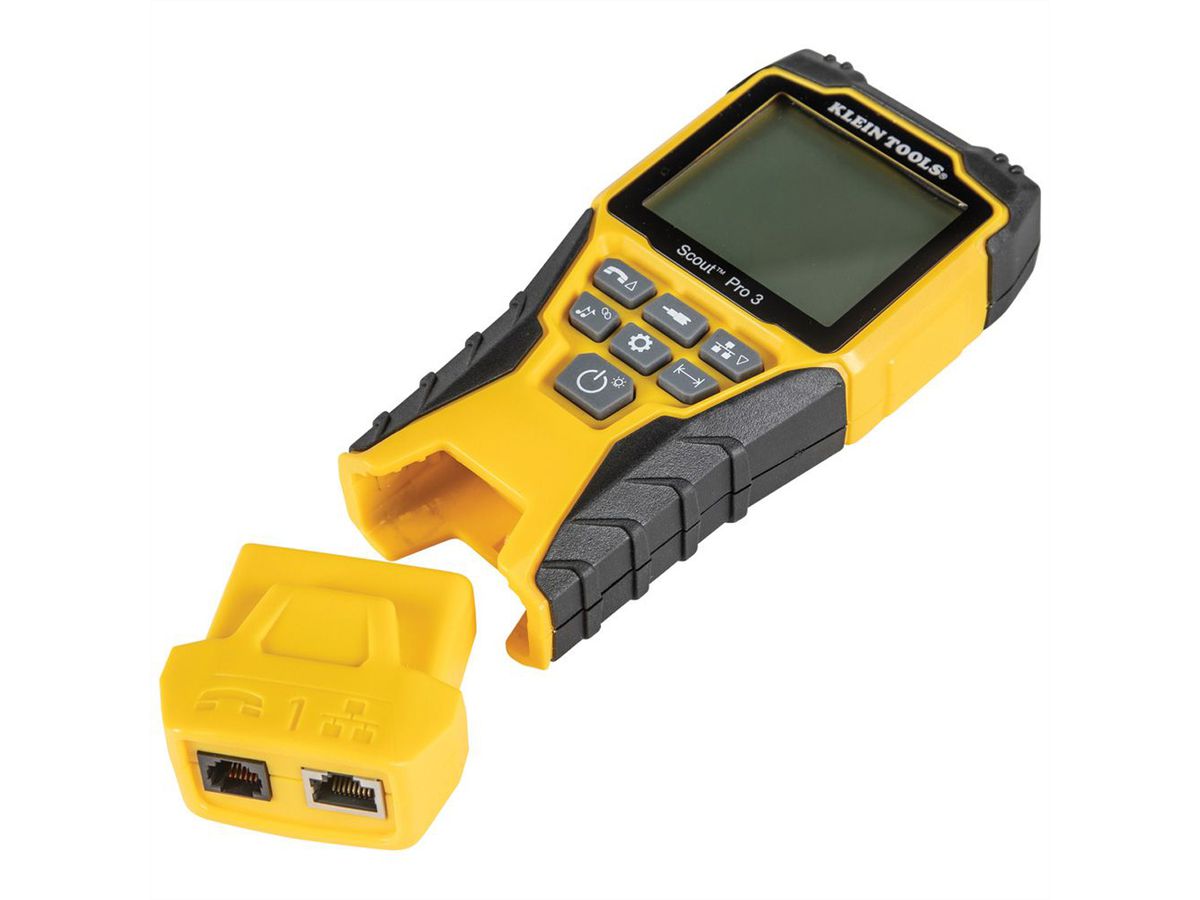

Test-n-Map ID Remote-Einheiten: (1) Selbstverstauend
Standort-ID: (5) RJ45-Daten und (5) F-Koaxialstecker Remote-Ortungseinheiten
Gesamtlänge: 17,8 cm
Gesamthöhe: 7,6 cm
Gesamtbreite: 3,2 cm
Gewicht: 0,5 kg

Warnhinweise

Alle Anweisungen, Vorsichts- und Warnhinweise, die an den Prüf- und Messgeräten angebracht sind und/oder in ihrer Verpackung mitgeliefert wurden, müssen vor jedem Gebrauch gelesen, verstanden und befolgt werden.

Tragen Sie immer einen zugelassenen Augenschutz.

NICHT an unter Spannung stehenden Stromkreisen verwenden.
