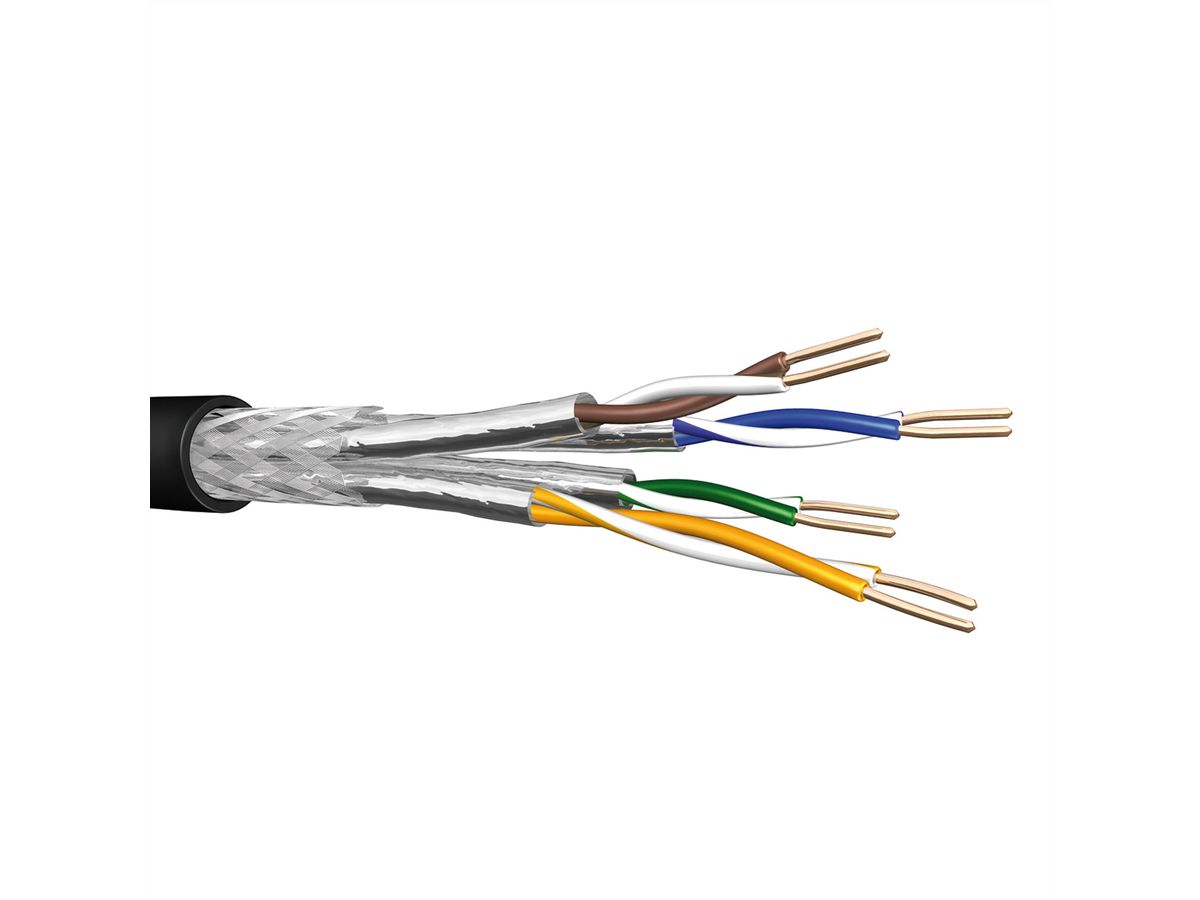

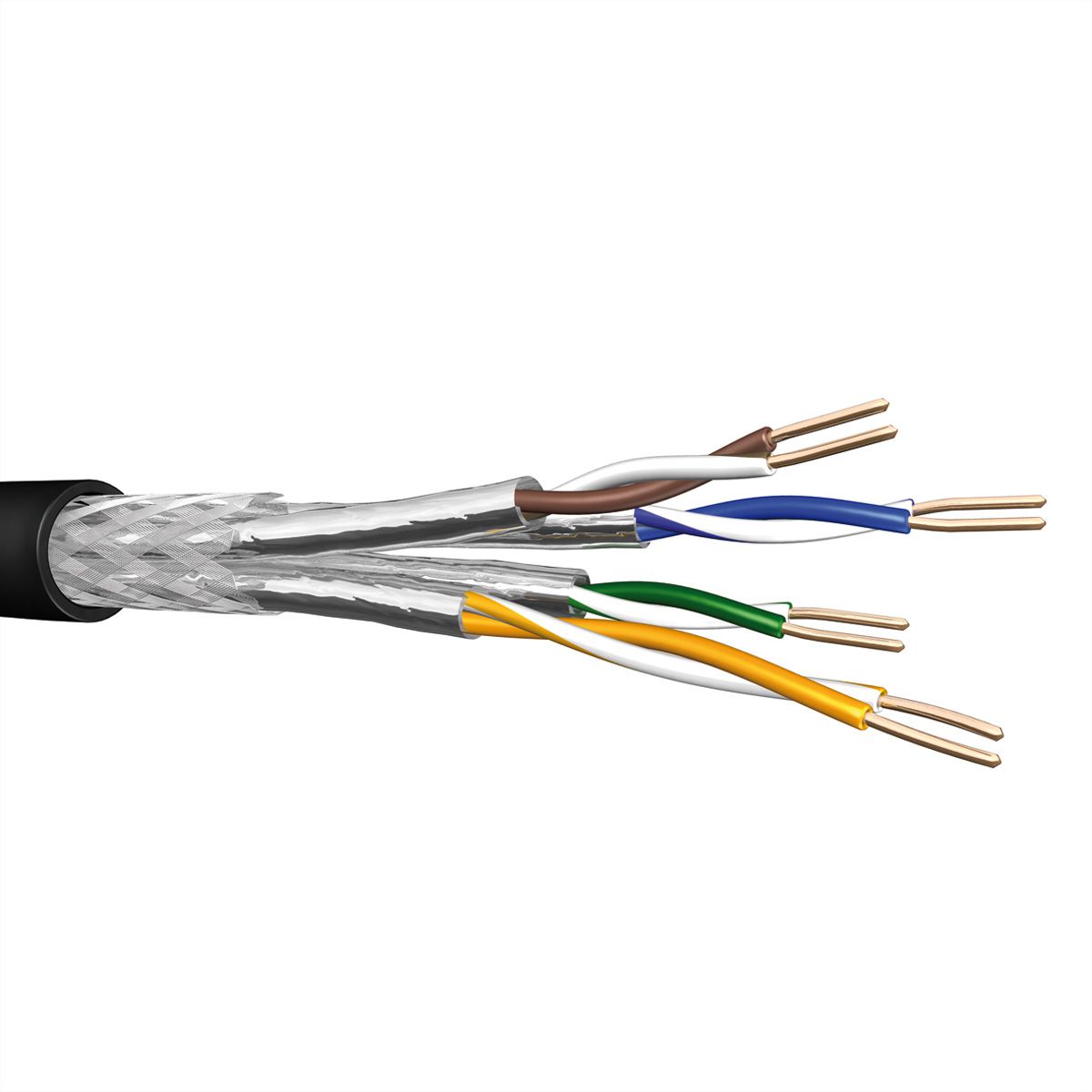

DRAKA UC900PE SS23 S/FTP AWG 23, schwarz, 500 m
Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!
Anmelden| Art.-Nr. | 21054037 |
|---|---|
| Marke / Hersteller | Draka Holding |
| Herst.-Art.-Nr. | 1001087-00500DW |
| EAN | 8430220403701 |
| Paketgewicht | 31,269 kg |
:strip_icc():strip_exif()/bilder/icons/icon_rj45_cat7.png){kind=icon}
|
|
:strip_icc():strip_exif()/logos/draka-holding.png "Draka Holding")
Beschreibung
Robust: Das Produkt basiert auf dem 4-paarigen Cat7 PiMF-Kabel UC900 SS23 und ist mit einem für die direkte Erdverlegung geeigneten, dickwandigen Polyethylen Außenmantel ausgerüstet, der das hochwertige Innenleben zuverlässig vor Beschädigungen durch das umgebende Material schützt.
- Für Verlegung direkt ins Erdreich geeignet
- Kat. 7 Kabel mit PE Schutzmantel
Aufbau:
Leiter: Cu-Draht, blank Ø 0,56 mm (AWG23)
Isolierung: Foam-Skin Polyethylen, Ø 1,4 mm
Verseilung: 2 Adern zum Paar
Verseilung: 4 Paare (PiMF) zur Seele
Paarabschirmung: Aluminium-beschichtete Kunststoff-Verbundfolie
Gesamtschirm: Cu-Geflecht verzinnt (ca. 65 % Bedeckung)
Schutzmantel: PE, schwarz, Wdd. 1,5 mm
Elektrische Eigenschaften bei 20°C±5°C:
Schleifenwiderstand <= 165 Ohm/km
Widerstandsunsymmetrie <= 2%
Isolationswiderstand (500 V) >= 5000 MOhm*km
Kapazität bei 800 Hz (Richtwert) 43 nF/km
Kapazitätsunsymmetrie (Paar/Erde) <= 1500 pF/km
Relative Ausbreitungsgeschwindigkeit ca. 79 %
Signallaufzeit <= 427 ns/100m
Laufzeitunterschied <= 12 ns/100m
Prüfspannung (DC, 1 min) Ader/Ader und Ader/Schirm: 1000 V
Kopplungswiderstand bei 1 MHz <= 10 mOhm/m
Kopplungswiderstand bei 10 MHz <= 10 mOhm/m
Kopplungswiderstand bei 30 MHz <= 30 mOhm/m
Kopplungswiderstand bei 100 MHz <= 60 mOhm/m
Hinweis: Abbildung ähnlich
Spezifikationen
| Hersteller | Draka Holding |
|---|---|
| Produktgruppe | Twisted Pair Kabel |
| Produkttyp | Installationskabel |
| Farbe | schwarz |
| Länge | 500 m |
| Inhalt | 500 m |
| Schirmungstyp | PiMF |
| Übertragungsqualität | Cat7 / Class F |
| Impedanz | 100 Ohm |
| Anzahl Adern | 8 |
| Aderquerschnitt (AWG) | AWG 23 |
| Aderntyp | Massivdraht |
| Biegeradius | min. 80 mm bei Zugbelastung |
| Aussen-Ø Kabel | 9,5 mm |
| Kabel LSOH | nein |
| Material Aussenmantel Kabel | PE, schwarz, Wdd. 1,5 mm |
| Technische Besonderheiten | geeignet für direkte Erdverlegung |
| Verpackungshöhe | 400 mm |
| Verpackungsbreite | 600 mm |
| Verpackungstiefe | 600 mm |
| Paketgewicht | 31.269 kg |
