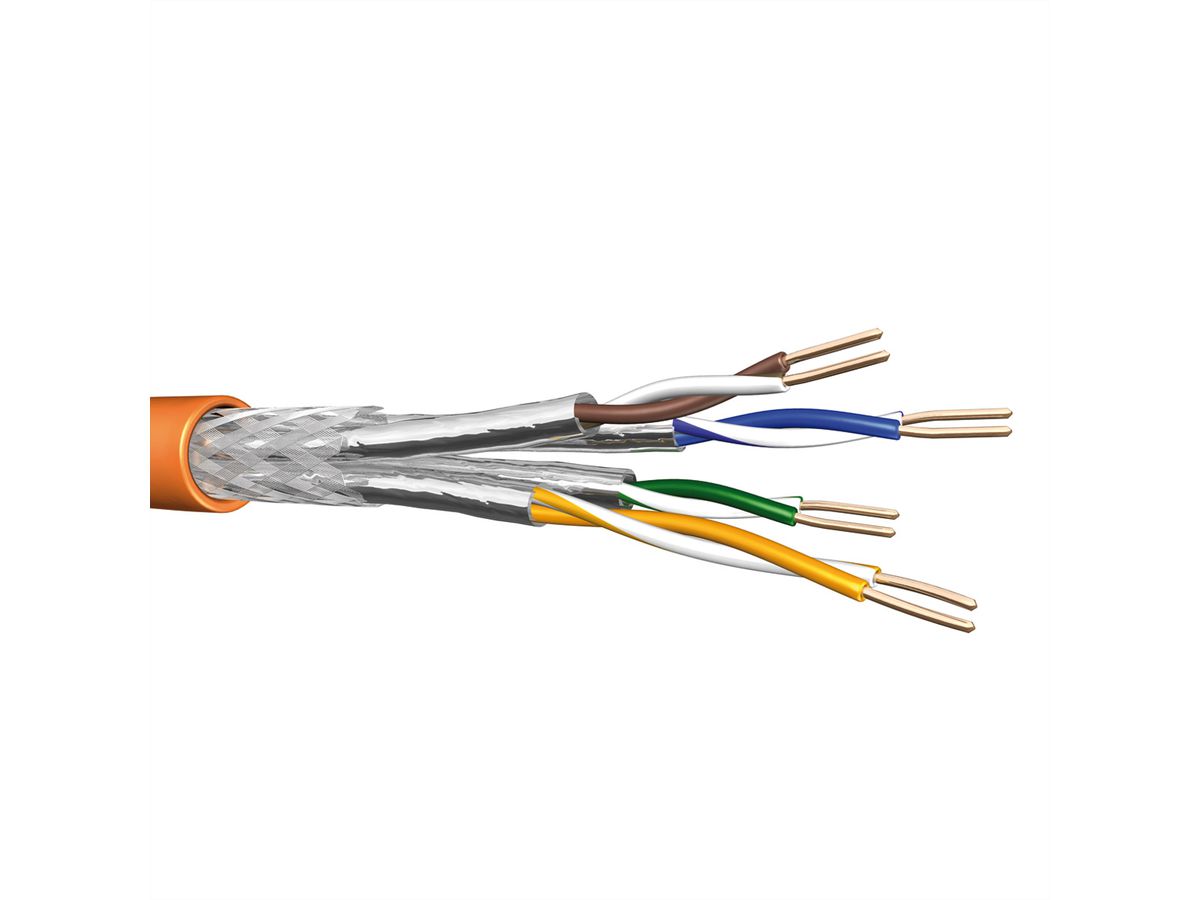

DRAKA UC900 SS23 S/FTP H AWG 23 orange, Cca, 1000 m
Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!
Anmelden| Art.-Nr. | 21054048 |
|---|---|
| Marke / Hersteller | Draka Holding |
| Herst.-Art.-Nr. | 60060629 |
| EAN | 4065624023213 |
| Paketgewicht | 43 kg |
:strip_icc():strip_exif()/bilder/icons/icon_rj45_cat7.png){kind=icon}
:strip_icc():strip_exif()/bilder/icons/icon_lsoh.png){kind=icon}
|
|
:strip_icc():strip_exif()/logos/draka-holding.png "Draka Holding")
Beschreibung
Datenkabel für Kat.7 Verkabelungen - jetzt mit Brandschutzklasse Cca
Draka Datenkabel UC900 SS23 für Kat.7 Verkabelungen
- Einzelpaarabschirmung mit gemeinsamem Geflechtschirm
- Farbcode: wsbl/blws, wsor/orws, wsgn/gnws, wsbr/brws
- Aufbau
Isolierung: Foam-Skin Polyethylen, Ø 1,4 mm
Verseilung: 2 Adern zum Paar
Verseilung: 4 Paare (PiMf) zur Seele
Paarabschirmung: Aluminium-beschichtete Kunststoff-Verbundfolie
Gesamtschirm: Cu-Geflecht verzinnt (ca. 65 % Bedeckung)
Schutzmantel: FRNC, orange RAL 2003
- Elektrische Eigenschaften bei 20°C±5°C
Widerstandsunsymmetrie <= 2%
Isolationswiderstand (500 V) >= 5000 MOhm*km
Kapazität bei 800 Hz (Richtwert) 43 nF/km
Kapazitätsunsymmetrie (Paar/Erde) <= 1500 pF/km
Relative Ausbreitungsgeschwindigkeit ca. 79 %
Signallaufzeit <= 425 ns/100m
Laufzeitunterschied <= 9 ns/100m
Prüfspannung (DC, 1 min) Ader/Ader und Ader/Schirm: 1000 V
Kopplungswiderstand bei 1 MHz <= 5
bei 10 MHz <= 5 mOhm/m
Kopplungswiderstand bei 30 MHz <= 10 mOhm/m
Kopplungswiderstand bei 100 MHz <= 20 mOhm/m
Hinweis: Abbildung ähnlich
Spezifikationen
| Hersteller | Draka Holding |
|---|---|
| Produktgruppe | Twisted Pair Kabel |
| Produkttyp | Installationskabel |
| Farbe | orange |
| Länge | 1000 m |
| Inhalt | 1000 m |
| Schirmungstyp | PiMF |
| Übertragungsqualität | Cat7 / Class F |
| Impedanz | 100 Ohm |
| Anzahl Adern | 8 |
| Aderquerschnitt (AWG) | AWG 23 |
| Aderntyp | Massivdraht |
| Biegeradius | min. 60 mm bei Zugbelastung |
| Aussen-Ø Kabel | 7,5 mm |
| Kabel LSOH | ja |
| Material Aussenmantel Kabel | FRNC |
| Technische Besonderheiten | Skew bei 100 MHz (Richtwert): 9 ns/100m |
| Brandschutzklasse | Cca |
| Verpackungshöhe | 320 mm |
| Verpackungsbreite | 600 mm |
| Verpackungstiefe | 600 mm |
| Paketgewicht | 43 kg |
