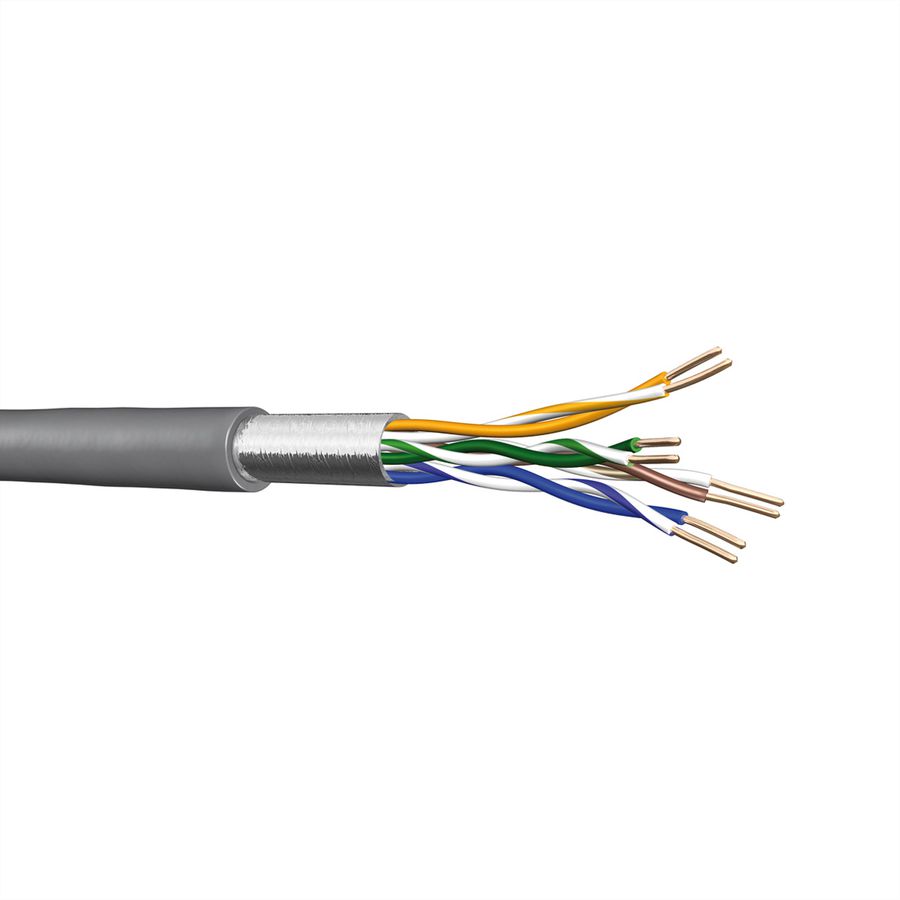

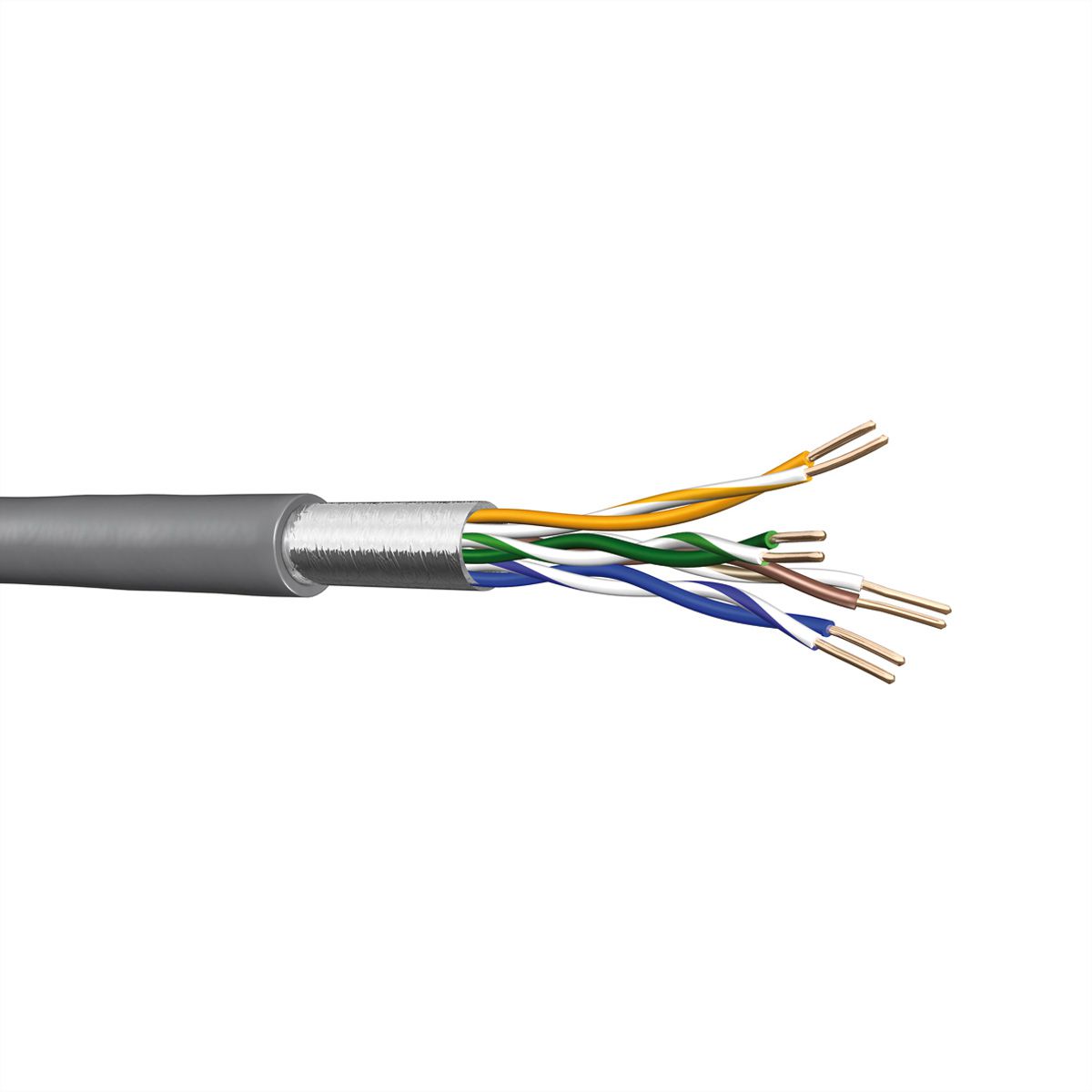

DRAKA UC300 S24 F/UTP H AWG 24 grau, 100 m Ring
Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!
Anmelden| Art.-Nr. | 21054011 |
|---|---|
| Marke / Hersteller | Draka Holding |
| Herst.-Art.-Nr. | 1000056-00100RW |
| EAN | 8717511213691 |
| Paketgewicht | 3 kg |
:strip_icc():strip_exif()/bilder/icons/icon_rj45_cat5e.png){kind=icon}
:strip_icc():strip_exif()/bilder/icons/icon_lsoh.png){kind=icon}
|
|
:strip_icc():strip_exif()/logos/draka-holding.png "Draka Holding")
Beschreibung
DRAKA UC300 S24 F/UTP H AWG 24 grau, 100 m Ring, Datenkabel für Kat.5e Verkabelungen
- Aufbau
Isolierung: Polyethylen, Ø 1,0 mm
Verseilung: 2 Adern zum Paar
Verseilung: 4 Paare zur Seele
Gesamtschirm: Aluminium-beschichtete Kunststoff-Verbundfolie, Beidraht AWG26 verzinnt
Schutzmantel: FRNC, grau RAL 7032
- Elektrische Eigenschaften bei 20°C±5°C
Widerstandsunsymmetrie <= 2%
Isolationswiderstand (500 V) >= 2000 MOhm*km
Kapazität bei 800 Hz (Richtwert) 48 nF/km
Kapazitätsunsymmetrie (Paar/Erde) <= 1500 pF/km
Relative Ausbreitungsgeschwindigkeit ca. 67 %
Signallaufzeit <= 535 ns/100m
Laufzeitunterschied <= 20 ns/100m
Prüfspannung (DC, 1 min) Ader/Ader und Ader/Schirm: 1000 V
Kopplungswiderstand bei 1 MHz <= 50 mOhm/m
Kopplungswiderstand bei 10 MHz <= 100 mOhm/m
Kopplungswiderstand bei 30 MHz <= 200 mOhm/m
Spezifikationen
| Hersteller | Draka Holding |
|---|---|
| Produktgruppe | Twisted Pair Kabel |
| Produkttyp | Installationskabel |
| Länge | 100 m |
| Inhalt | 100 m |
| Schirmungstyp | F/UTP |
| Übertragungsqualität | Cat5e / Class D |
| Impedanz | 100 Ohm |
| Anzahl Adern | 8 |
| Aderquerschnitt (AWG) | AWG 24 |
| Aderntyp | Massivdraht |
| Biegeradius | min. 50 mm bei Zugbelastung |
| Aussen-Ø Kabel | 5,9 mm |
| Kabel LSOH | ja |
| Material Aussenmantel Kabel | FRNC |
| Technische Besonderheiten | Skew bei 100 MHz (Richtwert): 20 ns/100m |
| Brandschutzklasse | Eca |
| Verpackungshöhe | 80 mm |
| Verpackungsbreite | 300 mm |
| Verpackungstiefe | 300 mm |
| Paketgewicht | 3 kg |
