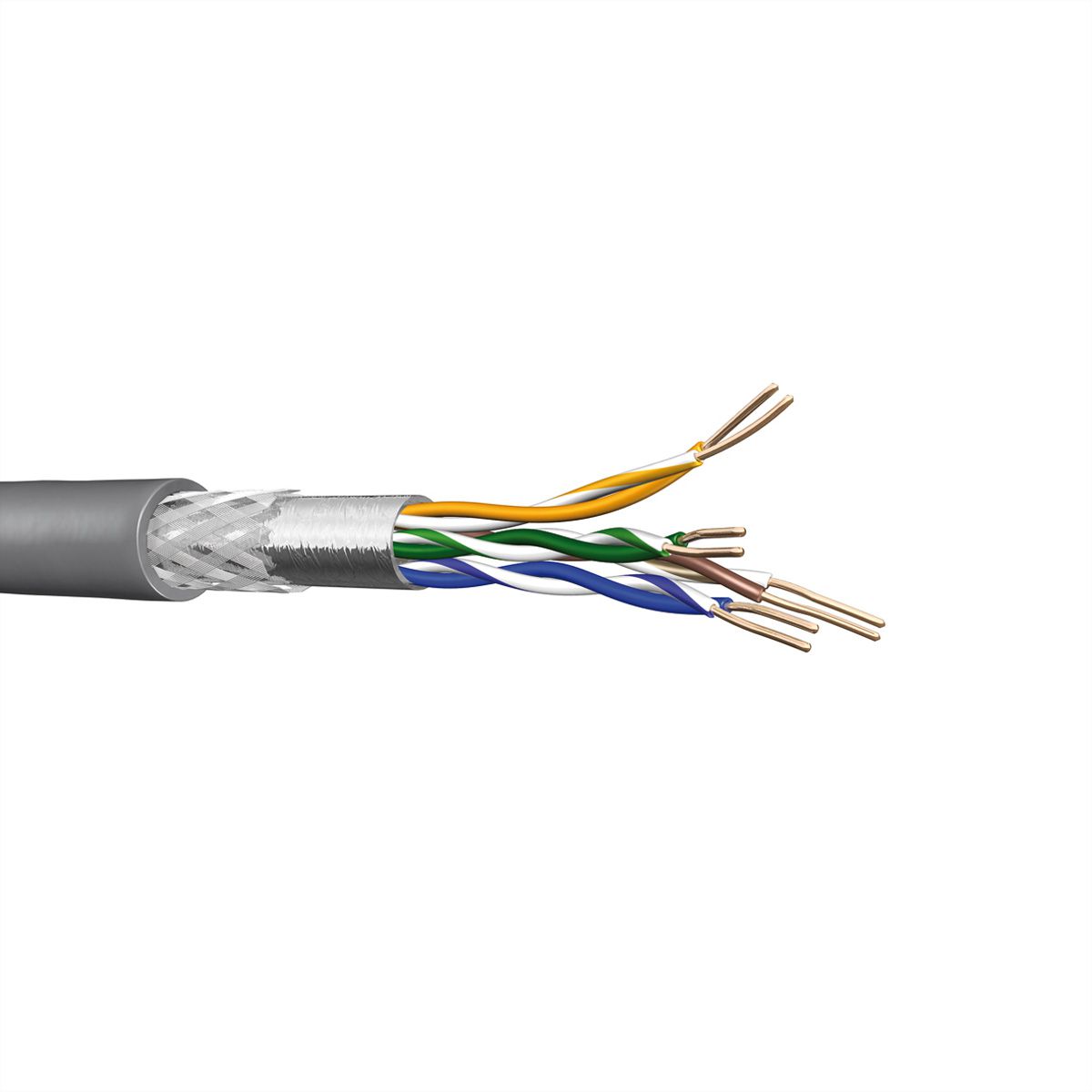

DRAKA UC300 HS24 SF/UTP H AWG 24 grau, 100 m Ring
Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!
Anmelden| Art.-Nr. | 21054021 |
|---|---|
| Marke / Hersteller | Draka Holding |
| Herst.-Art.-Nr. | 1000536-00100RW |
| EAN | 8717511108713 |
| Paketgewicht | 4,262 kg |
:strip_icc():strip_exif()/bilder/icons/icon_rj45_cat5e.png){kind=icon}
|
|
:strip_icc():strip_exif()/logos/draka-holding.png "Draka Holding")
Beschreibung
Datenkabel für Kat.5e Verkabelungen

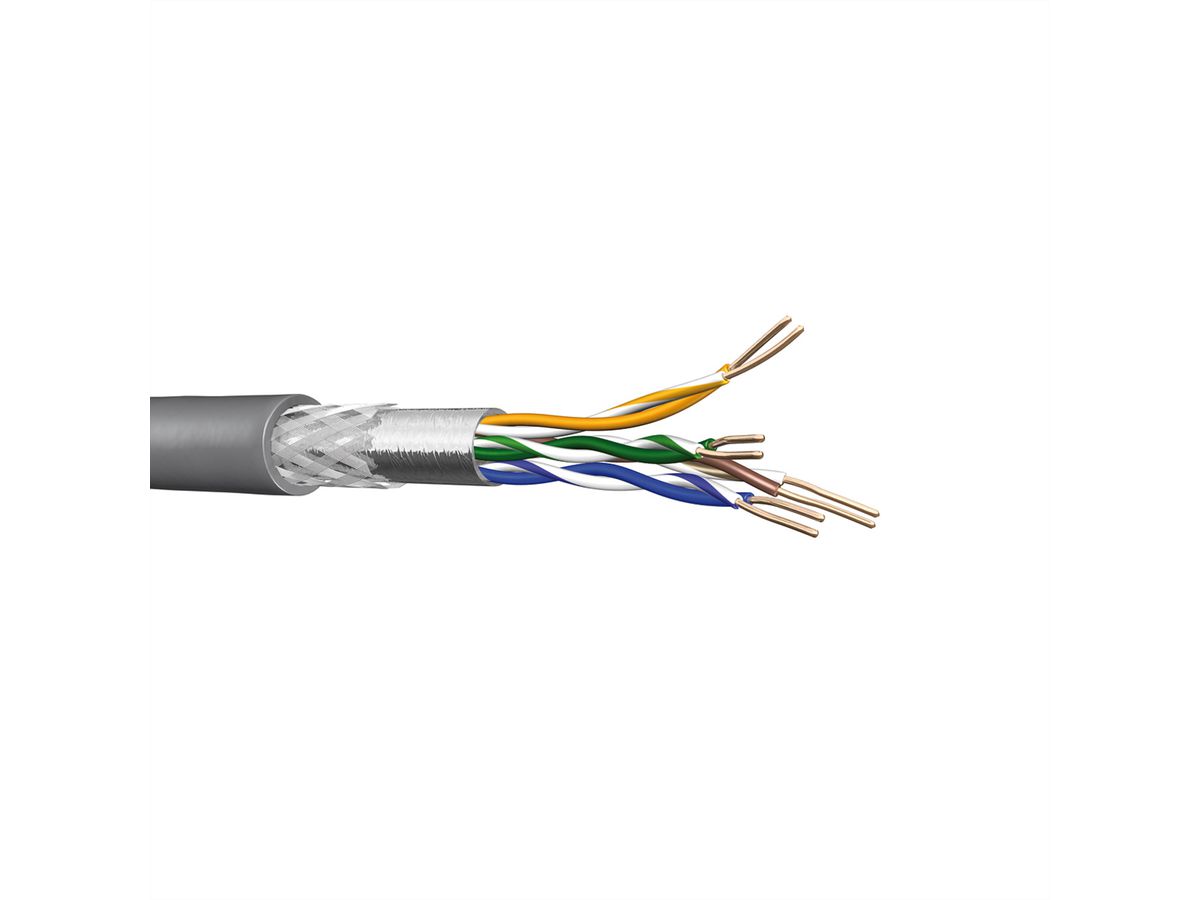

- Aufbau
Isolierung: Polyethylen, Ø 0,95 mm
Verseilung: 2 Adern zum Paar
Verseilung: 4 Paare zur Seele
Gesamtschirm: Aluminium-beschichtete Kunststoff-Verbundfolie und Kupfergeflecht, verzinnt (Bedeckung ca. 40%)
Schutzmantel: FRNC, grau RAL 7032
- Elektrische Eigenschaften bei 20°C±5°C
Widerstandsunsymmetrie <= 2%
Isolationswiderstand (500 V) >= 2000 MOhm*km
Kapazität bei 800 Hz (Richtwert) 48 nF/km
Kapazitätsunsymmetrie (Paar/Erde) <= 1500 pF/km
Relative Ausbreitungsgeschwindigkeit ca. 67 %
Signallaufzeit <= 535 ns/100m
Laufzeitunterschied <= 20 ns/100m
Prüfspannung (DC, 1 min) Ader/Ader und Ader/Schirm: 1000 V
Kopplungswiderstand bei 1 MHz <= 20 mOhm/m
Kopplungswiderstand bei 10 MHz <= 20 mOhm/m
Kopplungswiderstand bei 30 MHz <= 30 mOhm/m
Kopplungswiderstand bei 100 MHz <= 60 mOhm/m
Spezifikationen
| Hersteller | Draka Holding |
|---|---|
| Produktgruppe | Twisted Pair Kabel |
| Produkttyp | Installationskabel |
| Farbe | grau |
| Länge | 100 m |
| Inhalt | 100 m |
| Schirmungstyp | SF/UTP |
| Übertragungsqualität | Cat5e / Class D |
| Impedanz | 100 Ohm |
| Anzahl Adern | 8 |
| Aderquerschnitt (AWG) | AWG 24 |
| Aderntyp | Massivdraht |
| Biegeradius | min. 50 mm bei Zugbelastung |
| Aussen-Ø Kabel | 6,4 mm |
| Kabel LSOH | ja |
| Material Aussenmantel Kabel | FRNC |
| Technische Besonderheiten | Skew bei 100 MHz (Richtwert): 20 ns/100m |
| Brandschutzklasse | Eca |
| Verpackungshöhe | 60 mm |
| Verpackungsbreite | 290 mm |
| Verpackungstiefe | 290 mm |
| Paketgewicht | 4.262 kg |
