DRAKA UC HOME Cat.7 SS26 S/FTP 4P LSHF weiß, 100m-Ring

DRAKA UC HOME Cat.7 SS26 S/FTP 4P LSHF weiß, 100m-Ring

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Verfügbar - innerhalb von 24 Std. lieferbar
Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet
Art.-Nr. 21054081
Marke / Hersteller Draka Holding
Herst.-Art.-Nr. 21.05.4081
EAN 8711401140852
Paketgewicht 3,996 kg

Beschreibung

Infrastruktur für den Technologiegenuss von Morgen

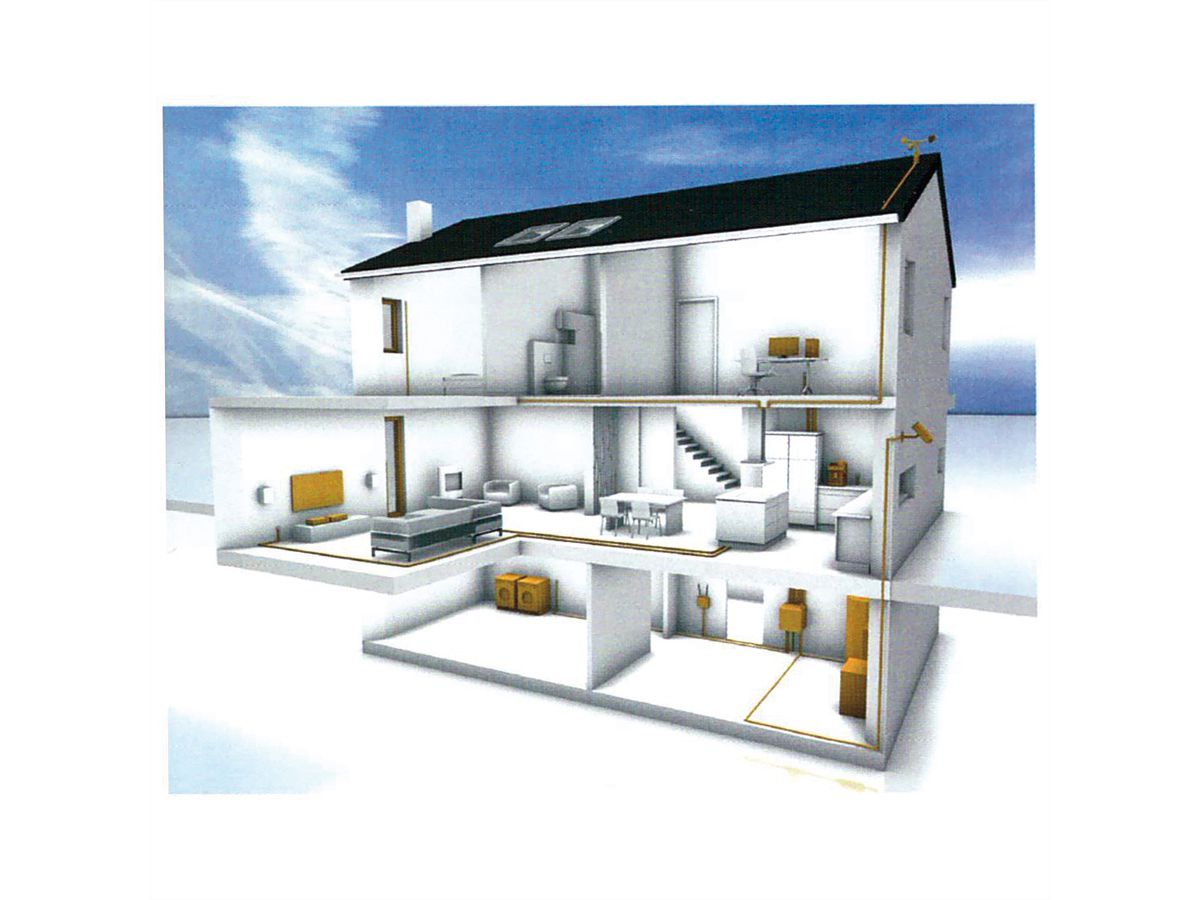

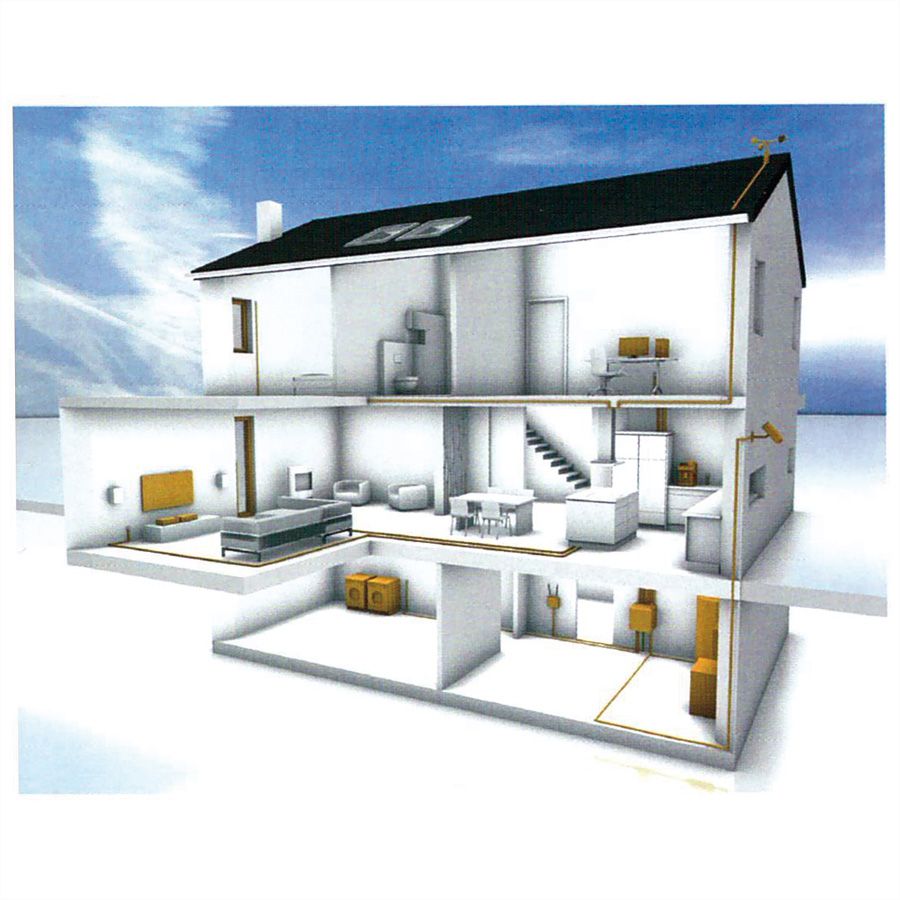

Wohnen im 21. Jahrhundert erfordert mehr als nur ein Dach über dem Kopf. Das Konzept der "intelligent houses" bietet nicht nur neue Möglichkeiten, verschiedene Medien oder Geräte interaktiv zu nutzen, sondern macht das Leben auch komfortabler und sicherer und hilft überdies, Energiekosten zu sparen. Voraussetzung ist immer die Vernetzung unterschiedlicher Geräte miteinander bzw. mit dem Internet.

Eine immer wichtigere Rolle kommt hierbei dem RJ-45 Anschluss (Ethernet) zu. Er ist heute nicht mehr nur Computern vorbehalten, sondern findet bei immer mehr Geräten Verwendung, sei es TV-Gerät, Spielekonsole oder Waschmaschine. Damit stellt das Ethernet Netzwerk DIE zukunftsorientierte Infrastrukturlösung dar.

Diesem Trend wurde durch eine neu geschaffene Norm Rechnung getragen. Die EN 50173-4 beschreibt die fachgerechte Installation von anwendungsneutralen Kommunikationskabelanlagen in Wohnungen. Solch eine Infrastruktur, im Fachjargon strukturierte Verkabelung genannt, garantiert maximale Datenrate bei minimaler Störanfälligkeit und bietet somit einen Vorteil gegenüber herkömmlichen anwendungsspezifischen Verkabelungen.

Neue Wege: UCHOME Cat.7 Kabel

Praktiker wissen, dass sich die Erweiterung einer bestehenden Heimverkabelung aufgrund von Platzmangel meist schwierig gestaltet. Das neue, ultrakompakte Cat.7 Kabel UCHOME SS26 löst dieses Problem. Trotz seines Durchmessers von gerade einmal 5,8mm erfüllt das Kabel alle Anforderungen des Standards IEEE 802.3 für Anwendungen bis zu 10GBase-T und für den EA Channel bis zu einer Länge von 60m. Somit ist diese Kabel nicht nur die erste Wahl, wenn es um die Nachinstallation in bereits belegten Leerrohren geht, sondern auch, wenn kleinste Biegeradien realisiert werden müssen.

Auch bei der Verpackung geht die Prysmian Group (DRAKA) neue Wege: Das UCHOME Cat.7 Kabel wird in einer patentierten REELEX® Verpackungen ausgeliefert. Bei dieser Verpackung werden 350m des Kabels ohne Drall in einen handlichen Karton gewickelt. Das Kabel lässt sich problemlos aus dem Karton ziehen. Kabelgewirr auf den letzten Metern und das Entsorgen der Trommel gehören damit der Vergangenheit an. Am Ende bleibt lediglich ein Pappkarton übrig, der einfach und umweltfreundlich entsorgt werden kann.

UCHOME Cat.7 SS26 S/FTP im Vergleich mit einem herkömmlichen Cat.7 Kabel
  • 20% Platzersparnis
  • 47% geringeres Gewicht
  • 30% kleinerer Biegeradius
  • 40% mehr Kabel pro Karton
  • 60m maximale Einsatzlänge

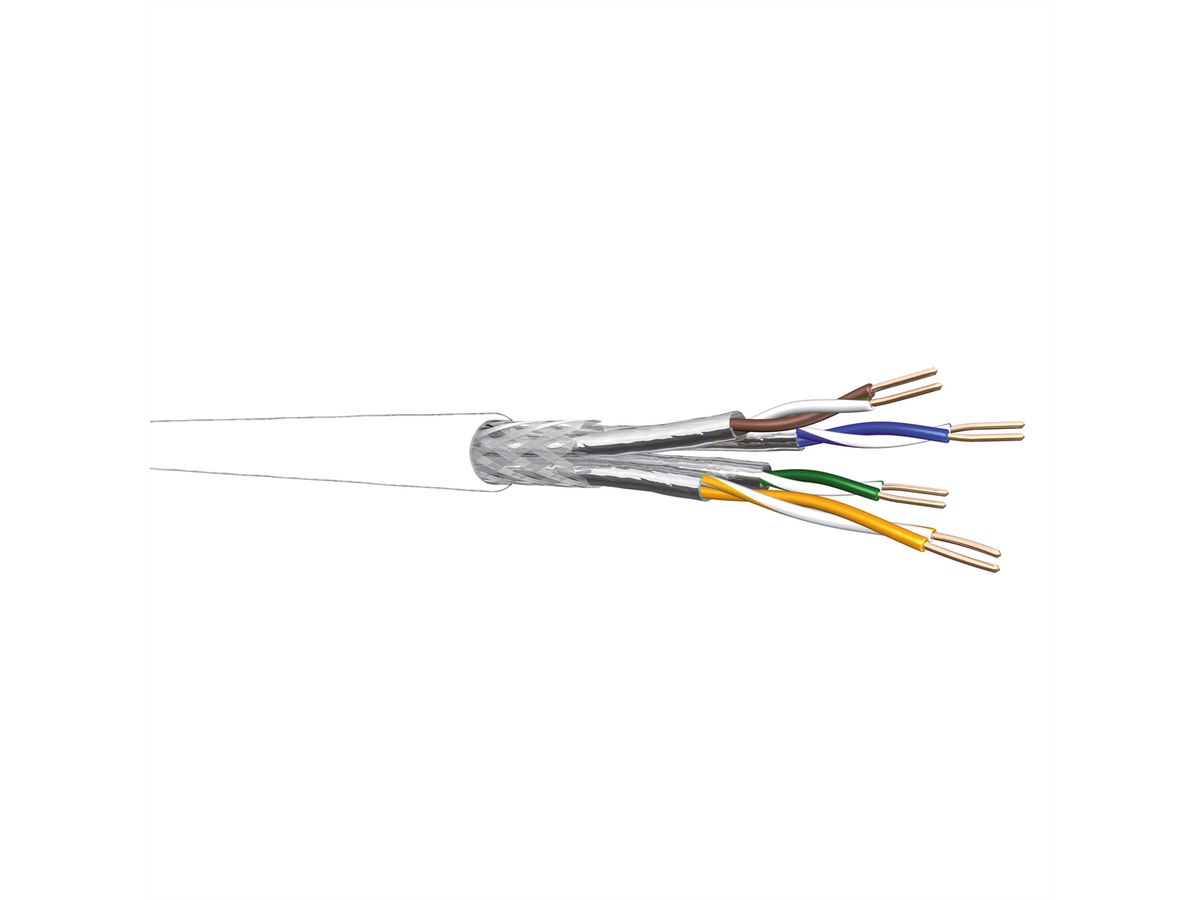

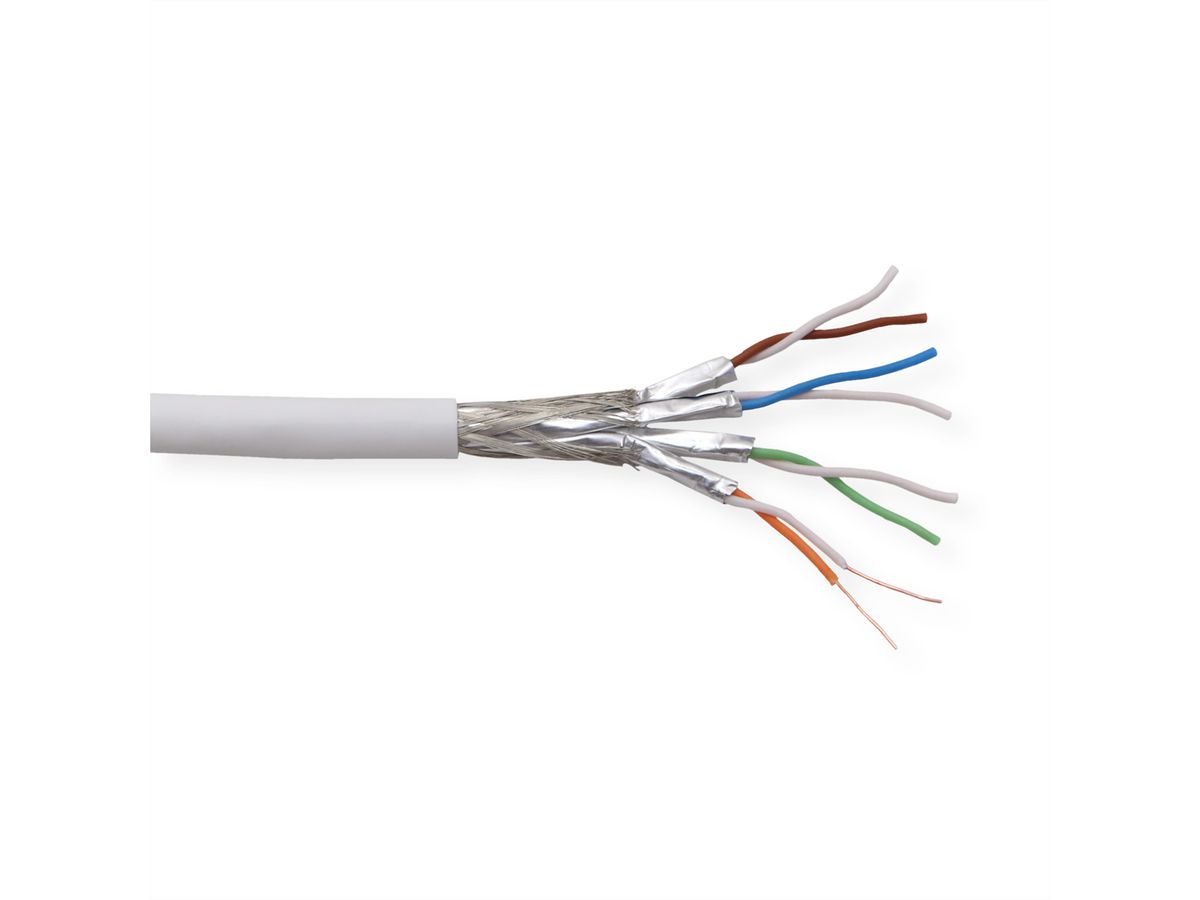

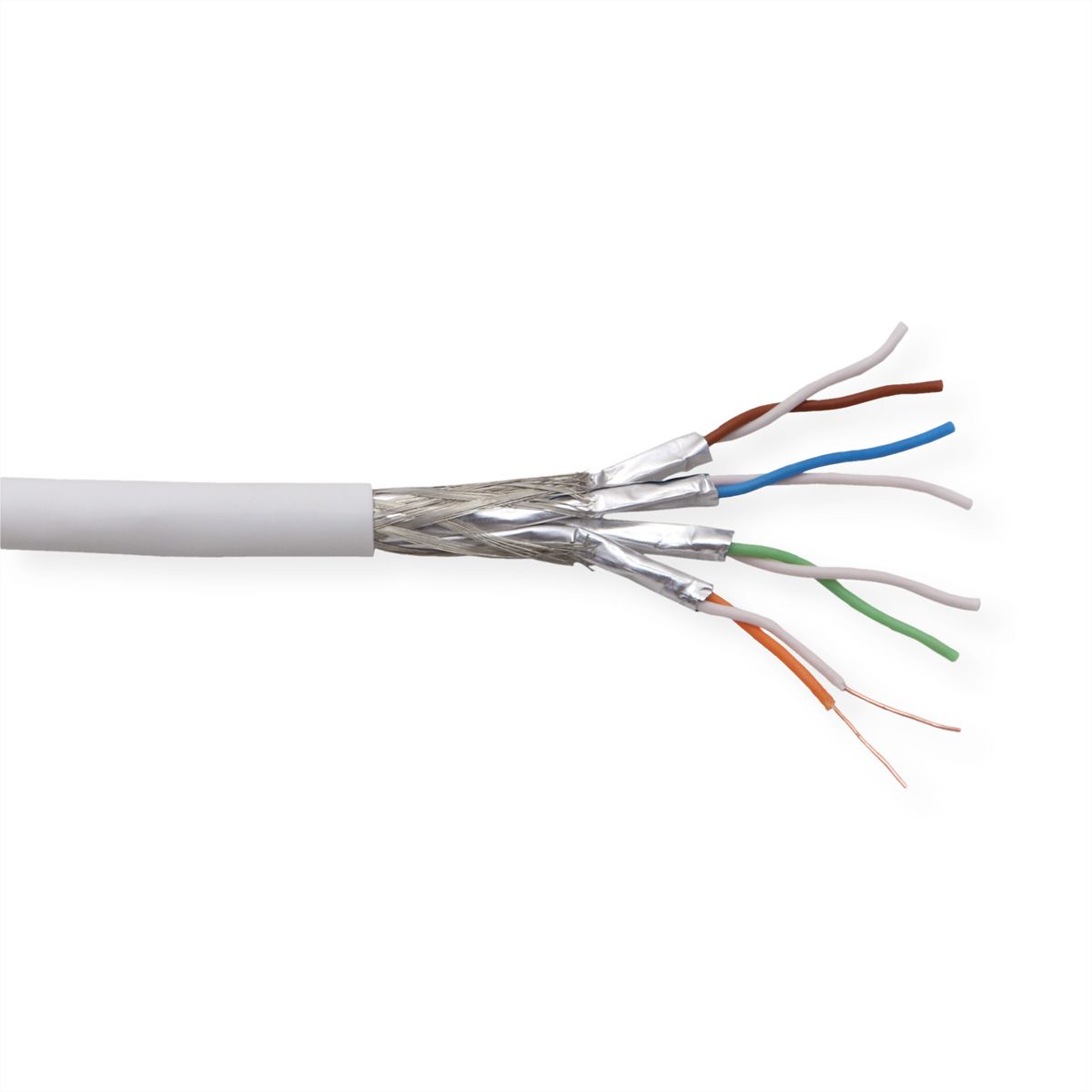

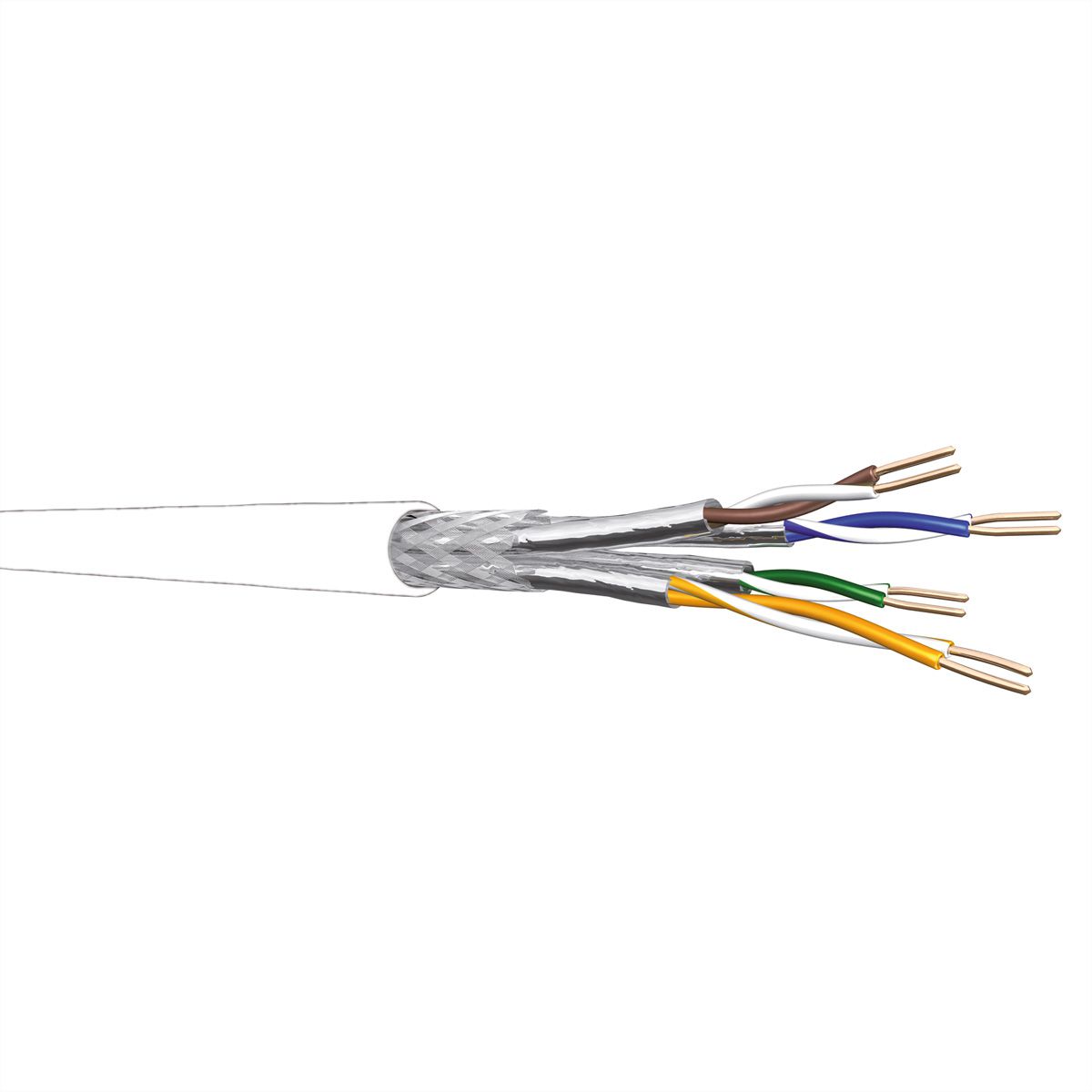

  • Aufbau
Leiter: Cu-Draht, blank Ø 0,4 mm (AWG26)
Isolierung: Foam-Skin Polyethylen, Ø 1 mm
Verseilung: 2 Adern zum Paar
Verseilung: 4 Paare (PiMf) zur Seele
Paarabschirmung: Aluminium-beschichtete Kunststoff-Verbundfolie
Gesamtschirm: Cu-Geflecht verzinnt
Gesamtmantel: HFFR, weiss
Außendurchmesser 5,8 mm

  • Elektrische Eigenschaften bei 20°C±5°C
Schleifenwiderstand <= 280 Ohm/km
Widerstandsunsymmetrie <= 2%
Isolationswiderstand (500 V) >= 5000 MOhm*km
Kapazität bei 800 Hz (Richtwert) 44 nF/km
Kapazitätsunsymmetrie (Paar/Erde) <= 1600 pF/km
Relative Ausbreitungsgeschwindigkeit ca. 76 %
Laufzeitunterschied <= 9 ns/100m
Prüfspannung (DC, 1 min) Ader/Ader und Ader/Schirm: 1000 V
Kopplungswiderstand bei 1 MHz <= 5 mOhm/m
Kopplungswiderstand bei 10 MHz <= 5 mOhm/m
Kopplungswiderstand bei 30 MHz <= 10 mOhm/m
Kopplungswiderstand bei 100 MHz <= 20 mOhm/m
Kopplungsdämpfung 85 dB

UCHOME wurde getestet und freigegeben u.a. mit BTR E-DAT Modulen und E-DAT Panels und Dosen sowie mit Telegärtner AMJ- und AMJ-S-Modulen, MPP- und MPD-Verteilern und AMJ-Dosen.

Hinweis: Abbildung ähnlich

Spezifikationen

Hersteller Draka Holding
Produktgruppe Twisted Pair Kabel
Produkttyp Installationskabel
Farbe weiß
Länge 100 m
Inhalt 100 m
Schirmungstyp PiMF
Übertragungsqualität Cat7 / Class F
Impedanz 100 Ohm
Anzahl Adern 8
Aderquerschnitt (AWG) AWG 26
Aderntyp Massivdraht
Biegeradius min. 46 mm bei Zugbelastung, 23 mm ohne Zugbelastung
Aussen-Ø Kabel 5,8 mm
Kabel LSOH ja
Material Aussenmantel Kabel LSHF
Technische Besonderheiten Glatte Oberfläche, bis 60m Übertragungslänge
Brandschutzklasse Dca
Verpackungshöhe 60 mm
Verpackungsbreite 280 mm
Verpackungstiefe 290 mm
Paketgewicht 3.996 kg

Downloads

Produkt-Datenblatt - Deutsch (59,2 KB)

Download

Hersteller-Datenblatt - English (187,1 KB)

Download

Hersteller-Datenblatt - UCHOME Cat.7 SS26 S/FTP 4P LSHF - Deutsch (140,9 KB)

Download

Hersteller-Datenblatt - UC HOME Hersteller Freigaben - Deutsch (179,2 KB)

Download
