Beschreibung

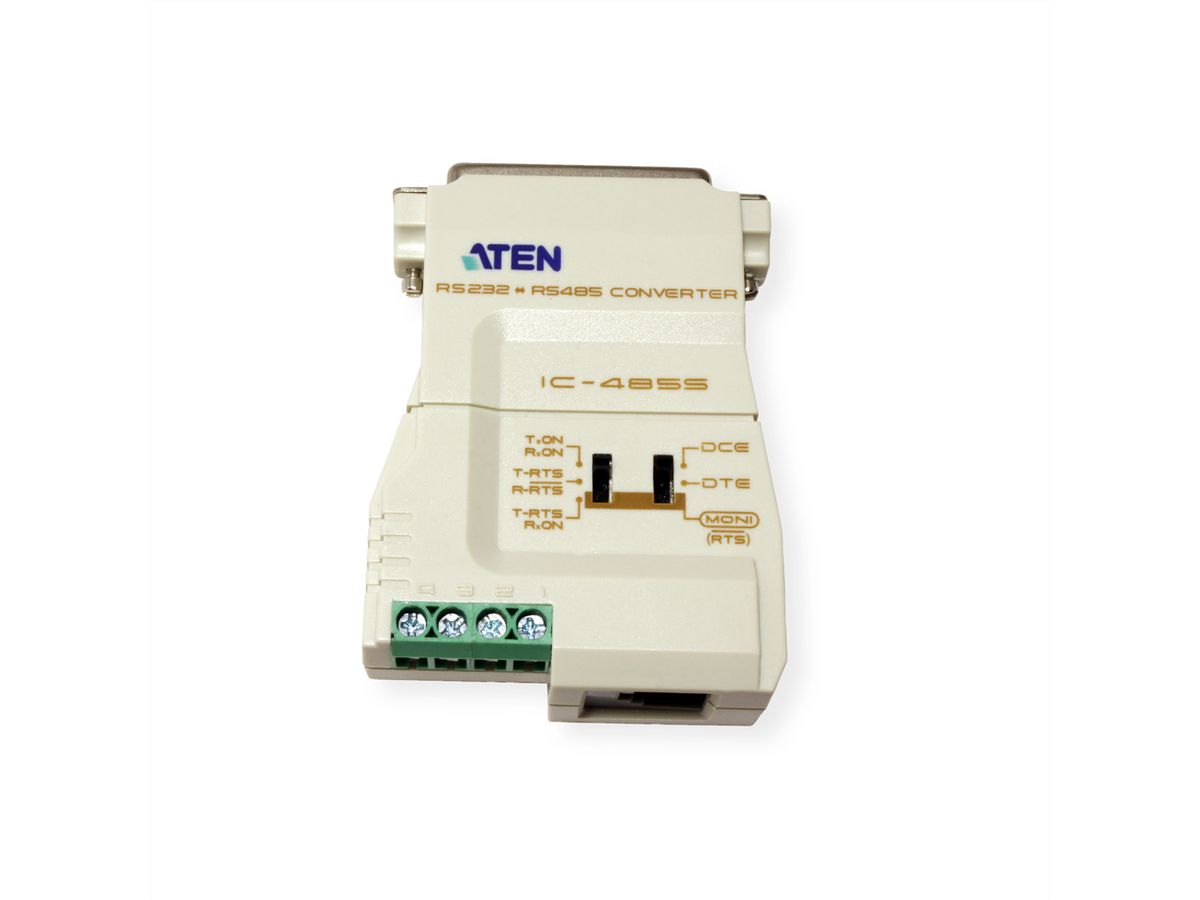

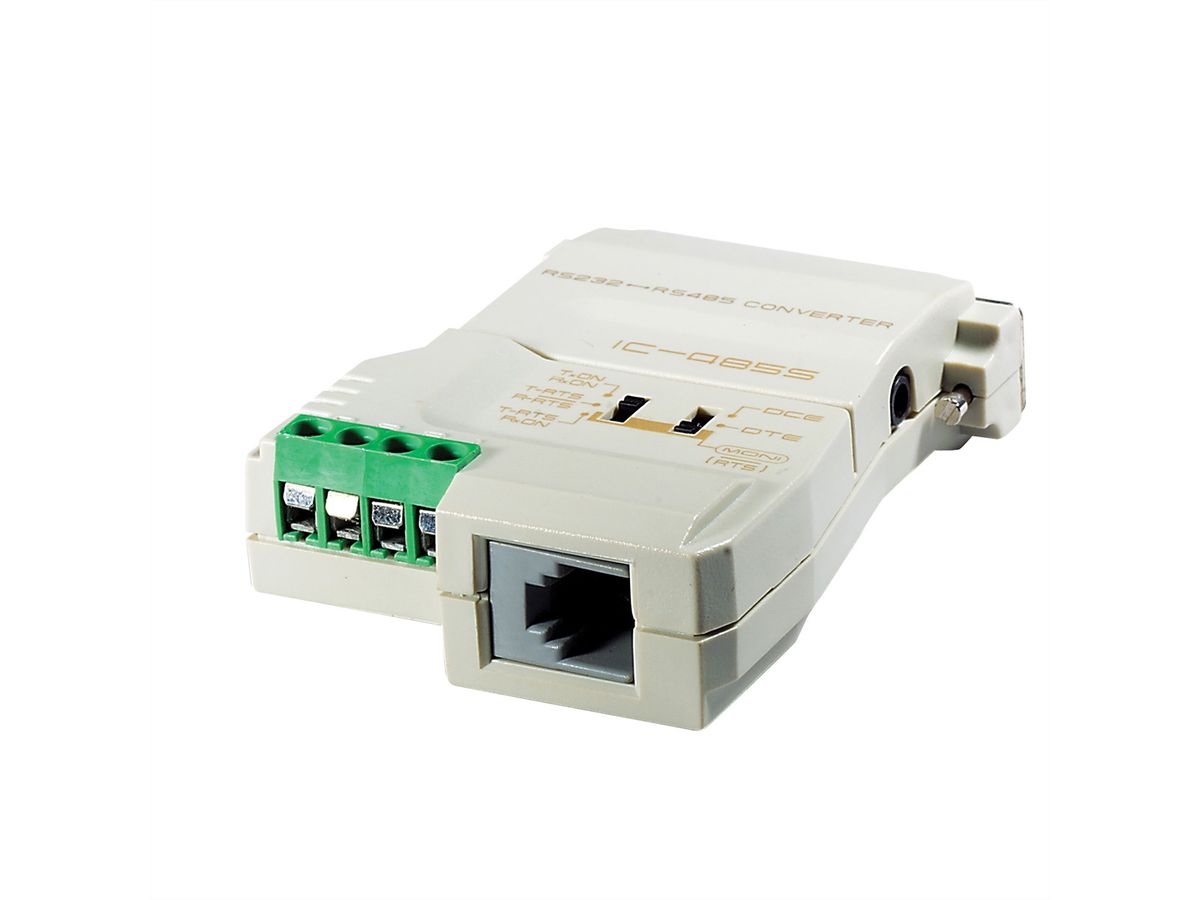

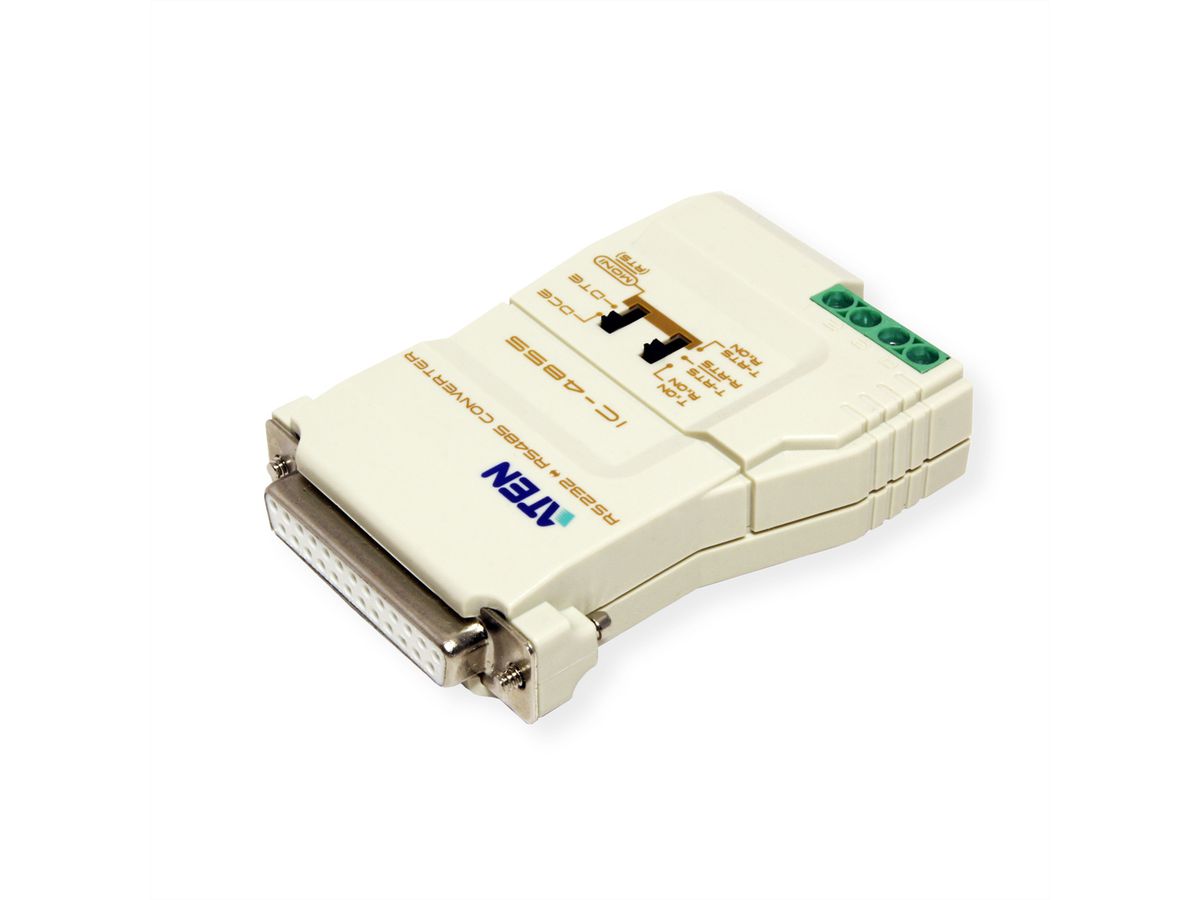

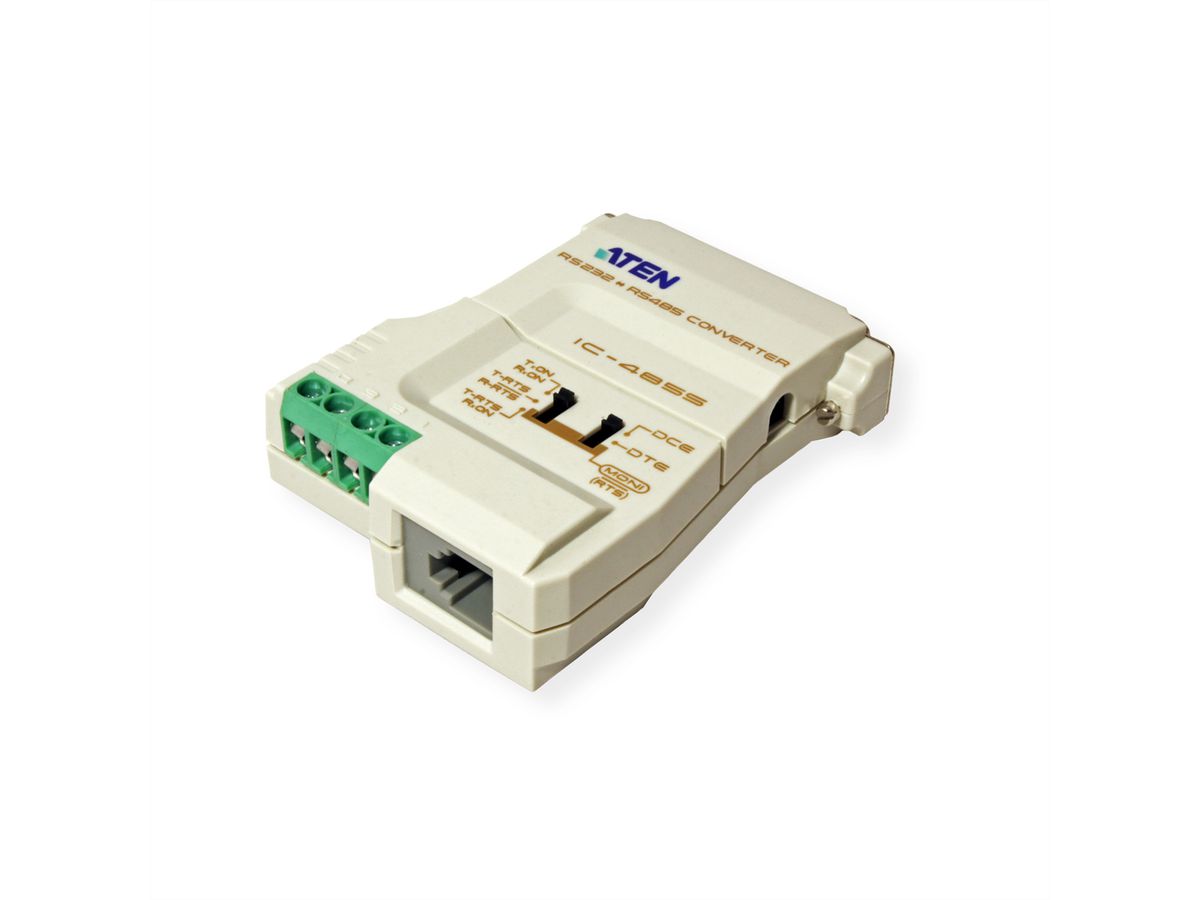

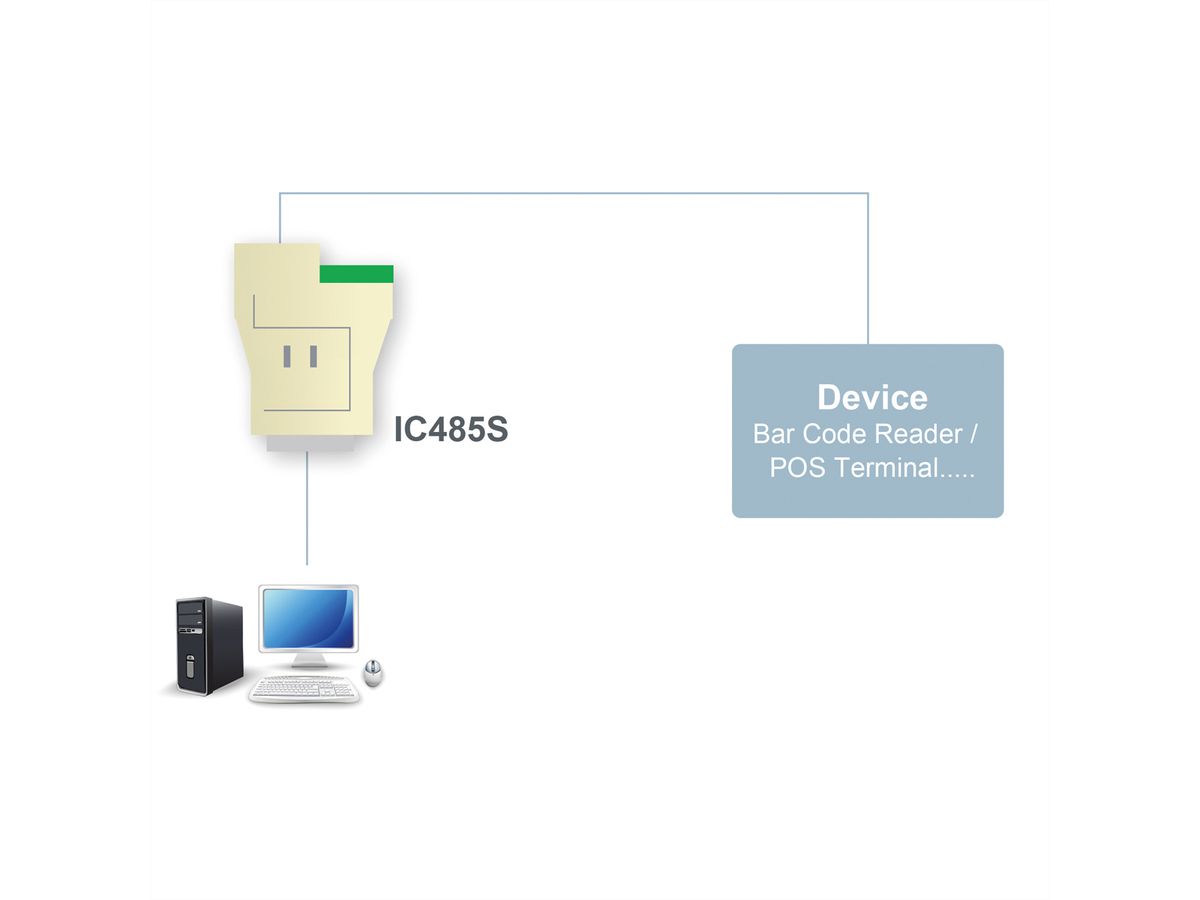

RS-232-auf-RS-485-Schnittstellenkonverter - Der IC485S ist ein 2-Weg-Wandler zur Umwandlung von RS-232 Signalen in und von RS-422/RS-485 Signalen in Langstreckenanwendungen bis zu 1200 m (4000 ft.). Er unterstützt den Anschluss von bis zu 32 Hubs und bietet eine Überwachung zur Bestätigung der Datenübertragung zwischen den Geräten.

• Konverter zwischen den seriellen Techniken RS232 und RS485
• Die Datenübertragung wird über das RTS-Signal gesteuert
• DCE/DTE umschaltbar
• Verbindungsauswahl zwischen Point-to-Point, Multidrop und Einfach/Duplex
• Vollduplex mit vier und Halbduplex mit zwei Drähten
• Kompakte Baugröße
• Übertragungswege bis 1200m
• Unterstützt Baudraten bis 115,2 Kbps

Spezifikationen

Hersteller	ATEN
Produktgruppe	Adapter, Terminatoren, Konverter
Produkttyp	Serieller Schnittstellenkonverter
Farbe	grau
Lieferumfang	1x bidirektionaler Konverter, 1x 0AD6-1709-03EG Netzteil, 1x Benutzerhandbuch
Anschlüsse Seite 1 (PC)	Terminal Block 4 fach
Anschlüsse Seite 2 (Peripherie)	DB25 Buchse
Seite 1 Typ des Anschlusses	Terminalblock
Seite 1 Art des Anschlusses	Weiblich (Buchse)
Seite 2 Typ des Anschlusses	D-Sub 25-polig (DB-25)
Seite 2 Art des Anschlusses	Weiblich (Buchse)
Umsetzungsrichtung	RS232 RS485
Anwendungsbereich	extern
Abmessungen (HxBxT)	21 x 55 x 79 mm
Höhe	21 mm
Breite	55 mm
Tiefe	79 mm
Gewicht	0.05 kg
Verpackungshöhe	60 mm
Verpackungsbreite	170 mm
Verpackungstiefe	120 mm
Paketgewicht	0.197 kg

Downloads

Produkt-Datenblatt - Deutsch (42,9 KB)

Download

Hersteller-Datenblatt - English (764,0 KB)

Download

Bedienungsanleitung - English (432,2 KB)

Download
